W ruchu kolejowym nie wystarczy ustawić semafora i liczyć, że pociąg po prostu pojedzie. Najpierw musi powstać bezpiecznie przygotowana trasa, z ustawionymi zwrotnicami, sprawdzoną niezajętością toru i zabezpieczeniem przed konfliktem z innym ruchem. To właśnie droga przebiegu decyduje o tym, czy przejazd jest dopuszczony, w jakim układzie może się odbyć i jakie ograniczenia obowiązują po drodze.
Patrząc na ten temat od strony eksploatacji, widzę w nim nie pojedynczy odcinek toru, ale cały zestaw zależności, które muszą zadziałać razem. Dobrze rozumiany przebieg pomaga czytać stację, urządzenia srk i logikę prowadzenia ruchu bez zgadywania.
Najważniejsze informacje w skrócie
- To nie sam tor, lecz przygotowany i zabezpieczony układ jazdy między sygnalizatorami, czasem z dodatkowymi urządzeniami ochronnymi.
- W praktyce chodzi o bezpieczeństwo przejazdu pociągu lub manewrującego taboru oraz o wykluczenie ruchów sprzecznych.
- Najważniejsze elementy to droga jazdy, droga ochronna, ochrona boczna i sygnalizacja zezwalająca na jazdę.
- Przed podaniem sygnału trzeba sprawdzić wolność toru, ustawić i zamknąć zwrotnice oraz wykluczyć konflikty z innymi przebiegami.
- W ruchu stacyjnym rozróżnia się przede wszystkim przebieg pociągowy, manewrowy, wariantowy i sprzeczny.
- Ten termin ma znaczenie nie tylko dla bezpieczeństwa, ale też dla przepustowości stacji i płynności całego układu.
Co oznacza droga przebiegu w ruchu kolejowym
Najkrócej ujmując, jest to bezpiecznie przygotowana trasa przejazdu pomiędzy kolejnymi sygnalizatorami. W zależności od sytuacji obejmuje ona samą drogę jazdy, a przy wjeździe na stację także drogę ochronną, jeśli jest wymagana. Nie chodzi więc o abstrakcyjny zapis w instrukcji, tylko o realny stan torów, zwrotnic, wykolejnic i sygnałów, który pozwala wyprawić pociąg bez ryzyka kolizji.
Ja traktuję ten termin jako techniczne „tak, ale tylko pod warunkami”. Pociąg nie dostaje zgody na ruch dlatego, że tor wygląda wolny z daleka, lecz dlatego, że cały układ został sprawdzony i zablokowany w odpowiedniej konfiguracji. Na stacji to szczególnie ważne, bo jeden odcinek może jednocześnie należeć do kilku możliwych przebiegów, a tylko jeden z nich może być aktywny. Żeby zobaczyć, jak to wygląda w praktyce, trzeba rozłożyć trasę na elementy.
Z czego składa się bezpieczna trasa jazdy
W praktyce nie ma jednej „gołej” drogi. Jest za to układ elementów, które razem tworzą warunki bezpiecznego przejazdu. Najważniejsze z nich widać najlepiej wtedy, gdy patrzy się na stację nie jak na rysunek torów, ale jak na system zależności.
| Element | Co oznacza | Po co jest potrzebny |
|---|---|---|
| Droga jazdy | Tor lub fragment toru stacyjnego ze zwrotnicami, między kolejnymi sygnalizatorami. | Wyznacza właściwy przebieg pojazdu przez stację. |
| Droga ochronna | Odcinek za sygnalizatorem zabraniającym jazdy, który przejmuje skutki ewentualnego niezatrzymania pojazdu. | Chroni przed wjazdem w miejsce, gdzie mogłoby dojść do zagrożenia. |
| Ochrona boczna | Zwrotnice ochronne, wykolejnice albo sygnalizatory uniemożliwiające wjazd z boku na tor jazdy lub ochronny. | Odgradza przebieg od ruchu z sąsiednich torów i od niepożądanych dojazdów. |
| Sygnalizator | Urządzenie podające sygnał zezwalający albo zabraniający jazdy. | Informuje prowadzącego pojazd, czy może ruszyć i z jakimi ograniczeniami. |
| Kontrola niezajętości | Układ sprawdzający, czy tor i powiązane odcinki są wolne. | Nie dopuszcza do ustawienia przebiegu, gdy na drodze stoi tabor albo przeszkoda. |
W bardziej złożonych układach dochodzą jeszcze rozwiązania rezerwowe i dodatkowe zabezpieczenia ochrony bocznej, potrzebne tam, gdzie geometria stacji jest trudna albo ruch odbywa się bardzo intensywnie. To właśnie na tym poziomie widać, że przebieg nie jest jedną czynnością, ale zbiorem warunków, które muszą się spiąć w jedną całość. Skoro wiemy już, z czego to się składa, warto przejść do samego przygotowania trasy.
Jak przygotowuje się trasę przed wyprawieniem pociągu
Gdy analizuję przygotowanie drogi dla pociągu, zaczynam zawsze od pytania: czy tor jest wolny i czy nic nie może wejść w konflikt z planowanym ruchem. Dopiero potem ma sens ustawianie zwrotnic, zamykanie urządzeń i podawanie sygnału zezwalającego. Na posterunkach ruchu przebiegi są opisane w tablicach zależności albo w odpowiednich zapisach technicznych, więc nie powinno się ich ustawiać „na pamięć”.
- Wybiera się właściwy wariant przebiegu, czyli taki, który odpowiada planowanemu kierunkowi ruchu.
- Sprawdza się, czy tor i odcinki przyległe są wolne od taboru oraz przeszkód do jazdy.
- Przerywa się manewry, które mogłyby zagrozić przejazdowi, i nastawia zwrotnice oraz wykolejnice w odpowiednie położenie.
- Ustawia się ochronę boczną albo ochronę czoła drogi ochronnej, jeśli układ stacji tego wymaga.
- Weryfikuje się, czy nie istnieje przebieg sprzeczny, który kolidowałby z planowanym ruchem.
- Dopiero wtedy podaje się sygnał zezwalający i przebieg zostaje utwierdzony albo zamknięty zgodnie z zastosowaną techniką.
Po przejeździe nie chodzi wyłącznie o „puszczenie urządzeń”. Zwalnianie przebiegu bywa samoczynne, ale w części rozwiązań możliwe jest też doraźne zwolnienie przez obsługę. W niektórych systemach stosuje się nawet kilkunastosekundową zwłokę przy zwalnianiu bez rejestracji, żeby nie rozłączyć zabezpieczeń zbyt wcześnie. To ważny szczegół, bo w praktyce bezpieczeństwo i płynność ruchu muszą się tu równoważyć. Na takim tle dobrze widać różnice między poszczególnymi rodzajami przebiegów.
Przebieg pociągowy, manewrowy i sprzeczny
Ja lubię tę różnicę ujmować bardzo prosto: przebieg pociągowy służy do ruchu pociągu, a manewrowy do manewrów na stacji. To podobne mechanicznie pojęcia, ale eksploatacyjnie nie są zamienne. W praktyce od tego rozróżnienia zależy zakres ochrony, sposób utwierdzania i to, jak stacja reaguje na inne ruchy w tym samym czasie.
| Rodzaj | Kiedy jest używany | Co go wyróżnia |
|---|---|---|
| Przebieg pociągowy | Przy przyjmowaniu, wyprawianiu i prowadzeniu pociągu w granicach stacji. | Najczęściej obejmuje pełniejszy zestaw zabezpieczeń, a przy wjeździe może zawierać także drogę ochronną. |
| Przebieg manewrowy | Przy ruchu manewrującego taboru. | Zwykle opiera się na samej drodze jazdy, choć w uzasadnionych przypadkach może korzystać z dodatkowej ochrony. |
| Przebieg sprzeczny | Nie powinien być realizowany jednocześnie z innym przebiegiem. | Krzyżuje się, pokrywa albo wymaga innego położenia zwrotnic czy wykolejnic, więc nie da się go bezpiecznie prowadzić równolegle. |
| Przebieg wariantowy | Gdy ten sam kierunek można poprowadzić różnymi drogami jazdy lub z inną ochroną. | Ułatwia pracę na stacjach o bardziej złożonym układzie torowym. |
W praktyce ta klasyfikacja ma ogromne znaczenie dla dyżurnego ruchu i nastawniczego. Jeśli kilka relacji przecina się na jednej stacji, system musi wiedzieć, które z nich są wykluczające się, a które mogą współistnieć. Dzięki temu da się utrzymać porządek ruchu nawet przy dużym natężeniu manewrów i przyjazdów. A to prowadzi już wprost do pytania, dlaczego cała ta logika jest tak istotna z punktu widzenia bezpieczeństwa i przepustowości.
Dlaczego ta trasa decyduje o bezpieczeństwie i przepustowości
Bez dobrze przygotowanej trasy łatwo o najgorszy scenariusz: wjazd na zajęty tor, kolizję z manewrami albo konflikt z ruchem na sąsiednim przebiegu. Dlatego ten mechanizm nie jest biurokracją, tylko pierwszą linią obrony przed błędem ludzkim i przed zwykłą złożonością układu torowego. W stacji liczy się nie tylko to, żeby ruch był bezpieczny, ale też żeby nie blokował wszystkiego wokół.
Ja lubię myśleć o przepustowości jako o liczbie ruchów, które stacja potrafi przepuścić w danym czasie bez chaosu. Każdy przebieg, który da się szybko i pewnie ustawić, zwiększa elastyczność całego układu. W praktyce widać to choćby na ograniczeniach prędkości: przy niektórych sygnałach, takich jak Sr 3, ograniczenie 40 km/h może obowiązywać na całej drodze jazdy, a nie tylko tuż za semaforem. To pokazuje, że przebieg wyznacza nie wyłącznie kierunek, ale także warunki prowadzenia jazdy.
W nowoczesnych urządzeniach sterowania ruchem kolejowym ta logika jest coraz mocniej wspierana automatycznie, ale zasada pozostaje ta sama: tor ma być wolny, układ zabezpieczeń ma być poprawnie ustawiony, a sygnał ma odpowiadać rzeczywistemu stanowi stacji. Właśnie dlatego przebieg jest tak ważny dla codziennej pracy posterunków ruchu. Skoro tak, warto jeszcze wskazać najczęstsze pomyłki, które zaciemniają to pojęcie.
Najczęstsze błędy w rozumieniu przebiegu
Najwięcej nieporozumień bierze się stąd, że ten termin bywa mylony z pojęciem zwykłej trasy albo z rozkładowym przebiegiem pociągu. W praktyce to nie jest graficzna kreska na mapie, tylko operacyjnie przygotowany i zabezpieczony układ jazdy. Jeśli ktoś patrzy wyłącznie na tor, a pomija zwrotnice, ochronę boczną i zwolnienie po przejeździe, łatwo wyciąga błędne wnioski.
- Mylenie przebiegu z trasą rozkładową - jedna rzecz dotyczy organizacji ruchu w czasie, druga przygotowania konkretnego przejazdu tu i teraz.
- Traktowanie ochrony bocznej jako dodatku - w wielu układach to właśnie ona decyduje, czy przebieg w ogóle może zostać ustawiony.
- Założenie, że sygnał załatwia wszystko - sygnał działa dopiero wtedy, gdy wszystkie zależności zostały spełnione.
- Ignorowanie przebiegów sprzecznych - nawet jeśli dwa ruchy wydają się „odległe”, ich drogi mogą się pokrywać na newralgicznym odcinku.
- Pominięcie zwalniania po przejeździe - przebieg zajmuje urządzenia także po minięciu pociągu i musi zostać zwolniony we właściwym momencie.

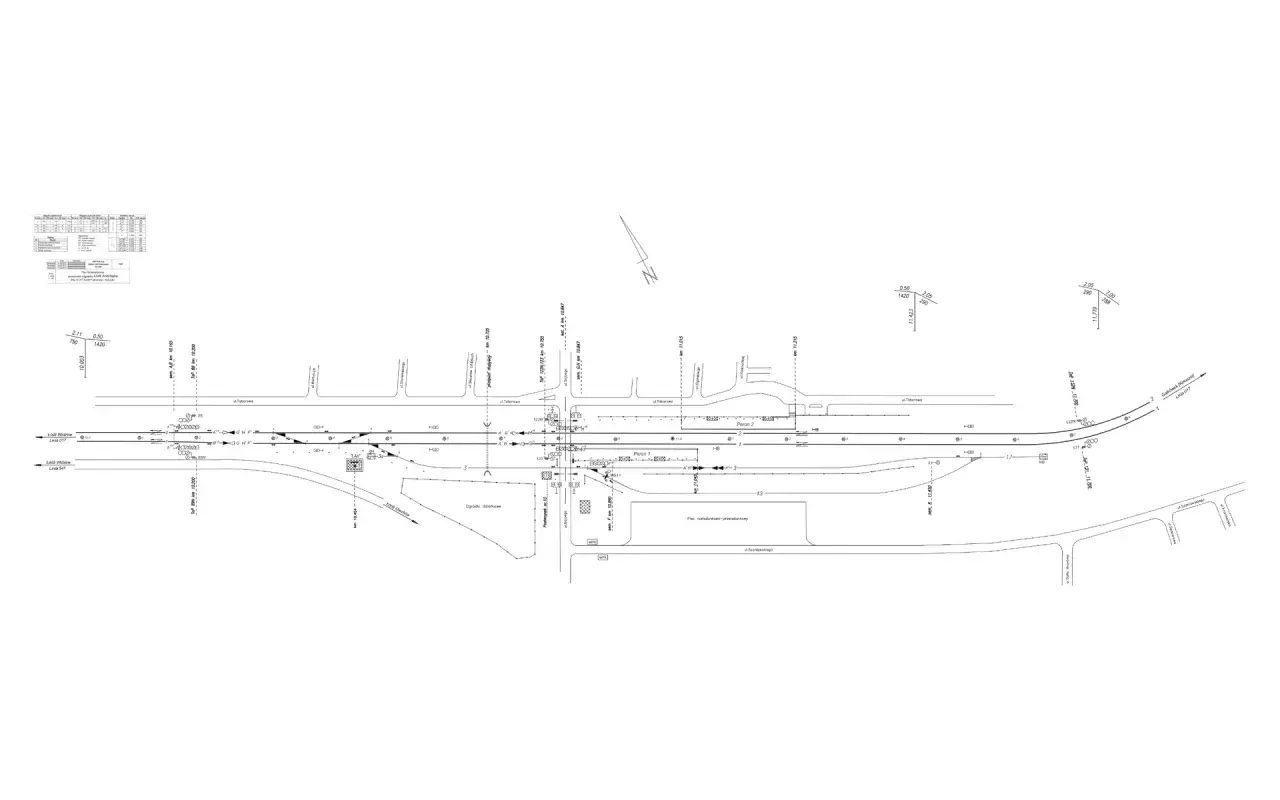

Gdy sprowadzam ten temat do jednego zdania, brzmi ono tak: liczy się nie sam sygnał, lecz cały łańcuch zależności przed sygnałem i po nim. To dobry punkt wyjścia do czytania dokumentacji stacyjnej, schematów oraz zobrazowań na pulpicie nastawczym.
Na co patrzeć w dokumentacji stacyjnej i na pulpicie
Jeśli chcesz naprawdę rozumieć pracę stacji, nie zatrzymuj się na samym układzie torów. Najwięcej mówią szczegóły: gdzie przebiega droga jazdy, które zwrotnice są zamknięte, jaka ochrona została przewidziana i czy zwolnienie odbywa się automatycznie, czy doraźnie przez obsługę. W komputerowych urządzeniach srk wszystko bywa pokazane graficznie, ale logika decyzji pozostaje bardzo konkretna.
- sprawdź, które tory są przypisane do przebiegów zasadniczych, a które do wariantowych,
- zobacz, czy dla danego kierunku przewidziano drogę ochronną,
- ustal, jakie urządzenia tworzą ochronę boczną i czy istnieje jej wariant rezerwowy,
- zwróć uwagę na sposób utwierdzania i zwalniania przebiegu,
- porównaj sygnał zezwalający z dopuszczalną prędkością jazdy na całej trasie,
- sprawdź, które relacje są uznane za sprzeczne, a które mogą działać równolegle.
To właśnie z takich szczegółów najłatwiej odróżnić stację, która jest dobrze zaprojektowana i dobrze opisana, od takiej, w której wszystko działa tylko dlatego, że obsługa pamięta układ „na pamięć”. W ruchu kolejowym to za mało. Dobrze rozumiany przebieg porządkuje bezpieczeństwo, przyspiesza decyzje i pozwala czytać eksploatację bez zgadywania.
