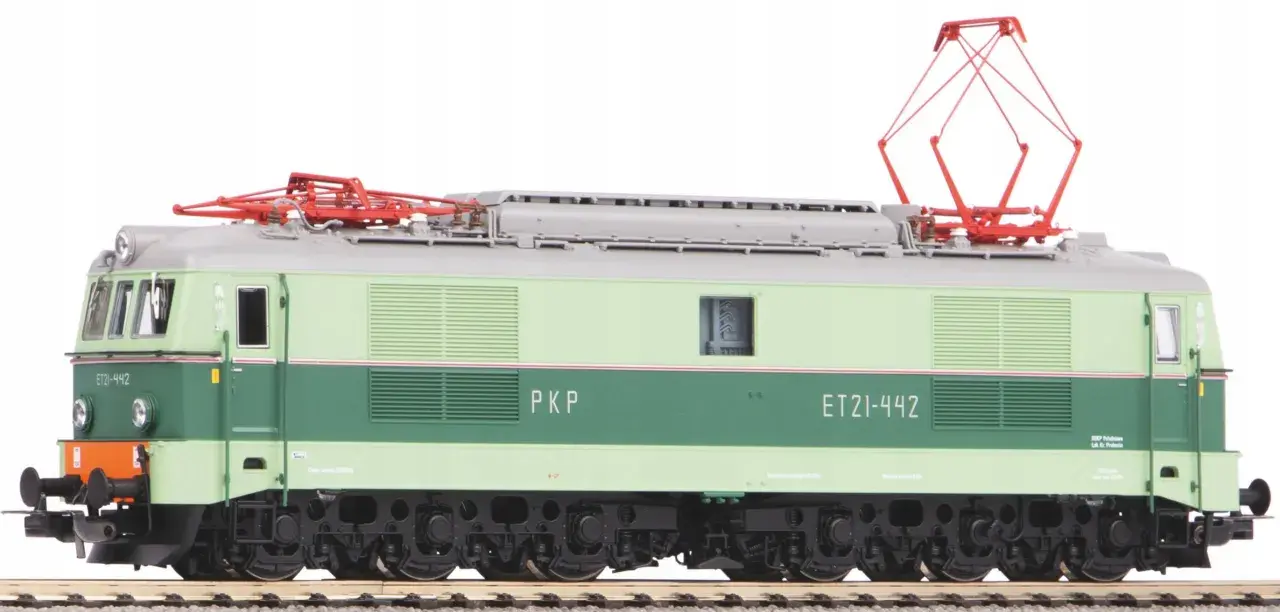

Lokomotywa na prąd to w praktyce elektrowóz, czyli pojazd, który pobiera energię z sieci trakcyjnej i zamienia ją na ruch bez własnego silnika spalinowego. W tym tekście pokazuję, jak działa taki pojazd, dlaczego w Polsce opiera się głównie na systemie 3 kV DC, gdzie elektryczna trakcja daje największą przewagę i jakie ma ograniczenia. To temat ważny nie tylko dla miłośników kolei, ale też dla każdego, kto chce zrozumieć, skąd biorą się różnice między nowoczesnym taborem a starszymi rozwiązaniami.
Najważniejsze fakty o elektrowozach
- Elektrowóz nie wozi sam z siebie pasażerów ani ładunku, tylko ciągnie skład i pobiera energię z sieci trakcyjnej.
- W Polsce standardem jest 3 kV prądu stałego, więc konstrukcja taboru musi być do tego systemu dostosowana.
- Nowoczesne lokomotywy elektryczne pracują nie tylko z dużą mocą, ale też z rekuperacją, czyli odzyskiem energii podczas hamowania.
- Według UTK ponad 62,5% linii eksploatowanych w Polsce jest zelektryfikowanych, więc elektrowozy są podstawą wielu relacji.
- Największą przewagę dają na trasach z częstymi postojami, dużym obciążeniem i intensywnym ruchem.
Czym jest elektrowóz i gdzie pracuje najlepiej
W kolei precyzja terminów ma znaczenie. Elektrowóz ciągnie skład, ale nie przewozi pasażerów ani ładunku sam w sobie; to różni go od elektrycznego zespołu trakcyjnego, w którym napęd i część pasażerska tworzą jedną całość. W polskich realiach taki pojazd jest najpraktyczniejszy tam, gdzie ruch jest gęsty, trasy są zelektryfikowane, a przewoźnik chce wykorzystać wysoką moc i szybkie przyspieszenie.
Według UTK ponad 62,5% linii eksploatowanych w Polsce jest zelektryfikowanych, więc nic dziwnego, że elektrowozy pozostają podstawą dalekobieżnego i towarowego ruchu na wielu trasach. Dobrze widać to zwłaszcza na głównych korytarzach, gdzie liczą się tempo rozpędzania, stabilna praca pod obciążeniem i możliwość prowadzenia długich składów bez zmiany typu trakcji.
- Pasażerskie elektrowozy stawia się na prędkość, płynność jazdy i sprawne ruszanie po postoju.
- Towarowe muszą przede wszystkim zapewnić dużą siłę pociągową i odporność na długotrwałe obciążenie.
- Wielosystemowe są projektowane z myślą o ruchu międzynarodowym i różnych sieciach zasilania.
Żeby zrozumieć, skąd bierze się ta przewaga, trzeba zejść poziom niżej i zobaczyć sam łańcuch zasilania.

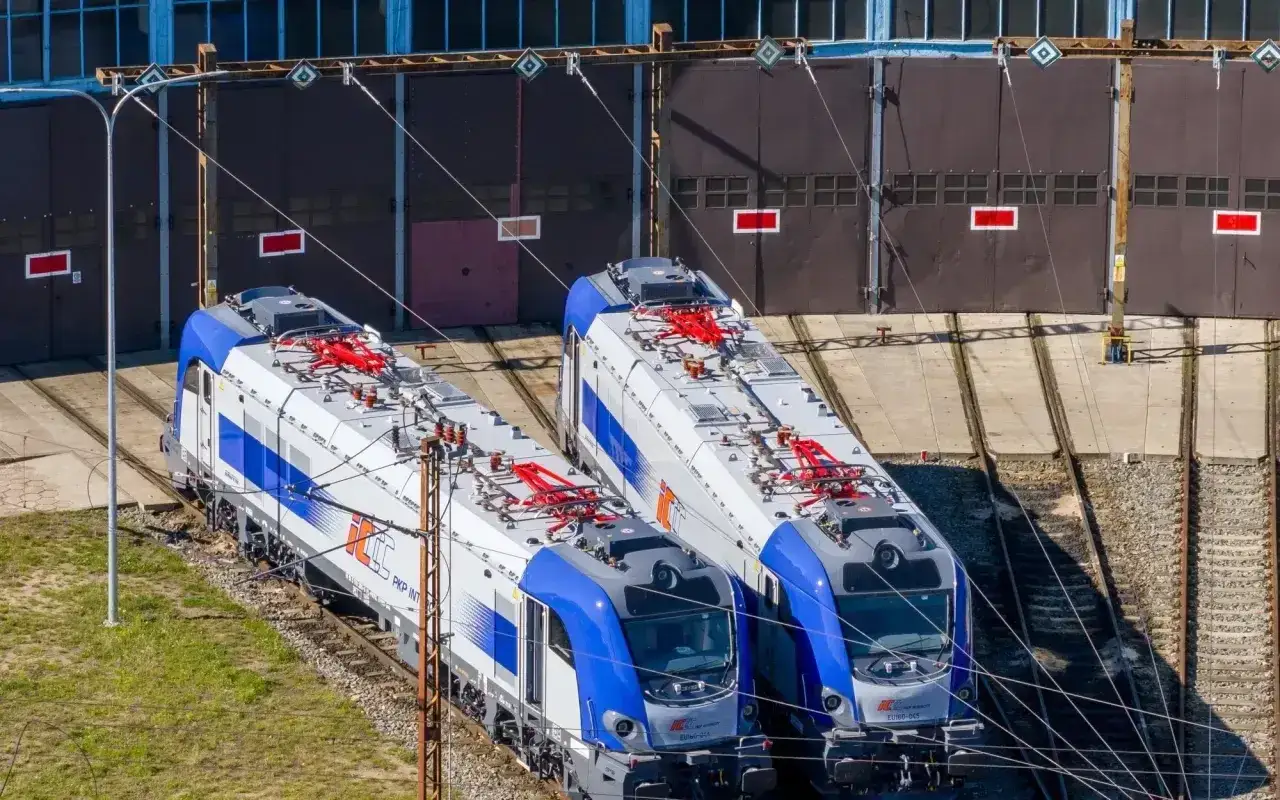

Jak działa napęd od pantografu do osi
W skrócie: energia z sieci trafia do pojazdu przez pantograf, a potem jest odpowiednio przekształcana i podawana do silników trakcyjnych. Sama idea brzmi prosto, ale w środku kryje się sporo elektroniki mocy, zabezpieczeń i układów sterowania. To właśnie one decydują o tym, czy lokomotywa rusza miękko, utrzymuje prędkość pod górę i potrafi odzyskać energię przy hamowaniu.
Pantograf i obwód zasilania
Pantograf to odbierak prądu zamontowany na dachu. Ślizga się po przewodzie jezdnym i przekazuje energię z sieci trakcyjnej do wnętrza lokomotywy. W praktyce nie chodzi o „idealne” 3000 V pod kołem, bo napięcie w sieci zmienia się wraz z obciążeniem, odległością od podstacji i stanem infrastruktury. Dlatego pojazd musi być odporny na spadki napięcia i chwilowe zakłócenia.
Przekształtniki i silniki trakcyjne
Po wejściu energii do pojazdu pracują układy ochronne, wyłącznik główny i przekształtniki, czyli elektronika zmieniająca parametry prądu tak, by zasilić silniki trakcyjne w optymalny sposób. Same silniki napędzają zestawy kołowe przez przekładnie. Dla maszynisty ważne jest to, że współczesna lokomotywa reaguje bardzo precyzyjnie: można sterować momentem obrotowym, poślizgiem i przyczepnością znacznie dokładniej niż w starszych konstrukcjach.Przeczytaj również: Wagon przedziałowy z korytarzem - jak wybrać najlepsze miejsce?
Hamowanie odzyskowe
Nowoczesny elektrowóz nie tylko pobiera energię, ale też może ją oddawać. Hamowanie odzyskowe polega na zamianie energii kinetycznej pociągu w energię elektryczną, która wraca do sieci albo do innego odbiorcy w układzie zasilania. Jeśli infrastruktura nie przyjmie tej energii, pojazd przechodzi na hamowanie rezystorowe, czyli wytracanie jej w opornikach. Z punktu widzenia eksploatacji to jedna z tych funkcji, które naprawdę zmieniają ekonomię codziennej pracy.
Ta technika działa dobrze tylko wtedy, gdy infrastruktura nadąża za taborem, a właśnie dlatego system zasilania w Polsce ma tak duże znaczenie.
Dlaczego polski system 3 kV DC wpływa na konstrukcję taboru
W Polsce standardem jest 3 kV prądu stałego. To oznacza, że elektrowóz projektuje się nie tylko pod moc, lecz także pod duże natężenia prądu, spadki napięcia i zachowanie sieci pod obciążeniem. Nie bez powodu nowe i modernizowane linie projektuje się tak, by średnie napięcie użyteczne na pantografie było niższe od wartości nominalnej i mieściło się mniej więcej w okolicach 2700 V; sieć ma pracować stabilnie, a nie tylko na papierze.
Można to potraktować jako prostą regułę: im lepiej przygotowana infrastruktura, tym mniej kompromisów w pracy pojazdu. Dlatego podstacje trakcyjne, sekcje zasilania i dobrze utrzymana sieć jezdna są równie ważne jak sama lokomotywa. W praktyce to one decydują, czy skład pojedzie płynnie, czy zacznie tracić dynamikę na stromych odcinkach albo przy dużym obciążeniu.
Znaczenie ma też kompatybilność z innymi krajami. Stąd rośnie rola lokomotyw wielosystemowych, które potrafią pracować także pod innymi napięciami, najczęściej 15 kV AC i 25 kV AC. To rozwiązanie jest droższe i bardziej złożone, ale otwiera drogę do ruchu międzynarodowego bez zmiany pojazdu na granicy.
Gdy patrzę na to z perspektywy całej sieci, widać wyraźnie, że przewaga elektrycznego napędu ujawnia się przede wszystkim tam, gdzie tabor i infrastruktura są dopasowane do siebie.
Gdzie elektryczna lokomotywa daje największą przewagę w eksploatacji
Z mojej perspektywy eksploatacyjnej przewaga nie zaczyna się od ekologii, tylko od codziennej roboty: lepszego przyspieszenia, prostszego utrzymania ruchu i łatwiejszego wykorzystania mocy tam, gdzie pociąg często rusza i hamuje. Jak podaje PKP Intercity, lokomotywy Griffin EU160 o prędkości 160 km/h zastępują starsze EP09, a nowsze Griffin 200 rozwijają 200 km/h i pozwalają lepiej wykorzystać modernizowane linie.
| Cecha | Lokomotywa elektryczna | Lokomotywa spalinowa |
|---|---|---|
| Zasilanie | Sieć trakcyjna i pantograf | Własny silnik spalinowy i paliwo |
| Start i przyspieszenie | Zwykle lepsze, szczególnie na trasach z postojami | Zwykle słabsze przy podobnej masie składu |
| Emisje lokalne | Brak spalin na trasie | Emisja spalin i hałas silnika |
| Eksploatacja | Niższe zużycie elementów mechanicznych, duże znaczenie diagnostyki | Więcej obsługi mechanicznej, paliwo i układ wydechowy |
| Zastosowanie | Najmocniej opłaca się na liniach zelektryfikowanych | Lepsza tam, gdzie nie ma sieci trakcyjnej |
W ruchu towarowym też robi to różnicę, bo wysoka siła pociągowa pomaga z ciężkimi składami, szczególnie na odcinkach z nachyleniami. W pasażerskim liczy się z kolei zdolność do częstego rozpędzania się po postoju. Dobrze dobrana lokomotywa skraca czasy przejazdu nie przez „magiczne” zwiększenie prędkości maksymalnej, ale przez bardziej efektywne wykorzystanie każdego kilometra trasy.
To jednak nie jest rozwiązanie uniwersalne. Im bardziej schodzimy do realiów linii lokalnych i odcinków bez sieci, tym szybciej widać ograniczenia, o których często się zapomina.
Gdzie ten napęd ma granice i dlaczego nie zastępuje wszystkiego
Największe ograniczenie jest proste: elektrowóz działa najlepiej tam, gdzie jest sieć trakcyjna. Na liniach niezelektryfikowanych trzeba korzystać ze spalinowych lokomotyw, pojazdów dwunapędowych albo wykonywać zmianę trakcji. Do tego dochodzą sekcje beznapięciowe, miejsca rozdziału zasilania i sytuacje, w których warunki atmosferyczne pogarszają kontakt pantografu z przewodem jezdnym.
- Inwestycja w sieć jest kosztowna i ma sens przede wszystkim tam, gdzie ruch jest wystarczająco duży.
- Ruch międzynarodowy wymaga zgodności z kilkoma systemami zasilania i dopuszczeniami, więc konstrukcja robi się bardziej złożona.
- Utrzymanie jest mniej zależne od klasycznej mechaniki niż w dieslu, ale mocno opiera się na elektronice mocy i diagnostyce.
- Warunki zimowe oraz zużycie osprzętu stykowego mogą zwiększać ryzyko zakłóceń, jeśli utrzymanie nie jest prowadzone konsekwentnie.
W praktyce najwięcej błędów popełnia się wtedy, gdy ktoś ocenia pojazd wyłącznie przez pryzmat mocy znamionowej. Samo „więcej kilowatów” nie rozwiązuje problemu, jeśli linia ma słabe zasilanie, a skład kursuje na trasie z wieloma ograniczeniami.
Żeby nie dać się zwieść marketingowym hasłom, warto nauczyć się czytać parametry techniczne tak, jak robi to zaplecze utrzymaniowe i planowanie taboru.
Jak czytać parametry nowoczesnego elektrowozu
W specyfikacji łatwo zgubić się w liczbach, dlatego patrzę przede wszystkim na cztery rzeczy: moc ciągłą, siłę pociągową przy rozruchu, prędkość maksymalną i dopuszczalny nacisk na oś. To one mówią najwięcej o tym, czy lokomotywa lepiej sprawdzi się w ruchu pasażerskim, czy towarowym. W praktyce dopiero zestaw tych parametrów pokazuje rzeczywiste możliwości pojazdu, a nie samą wartość z tabliczki.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Moc ciągła | Ile energii lokomotywa może oddawać przez dłuższy czas | Wpływa na utrzymanie prędkości i radzenie sobie z ciężkim składem |
| Siła pociągowa przy rozruchu | Jak mocno pojazd potrafi ruszyć z miejsca | Decyduje o starcie pociągu i zachowaniu na wzniesieniach |
| Prędkość maksymalna | Najwyższa prędkość dopuszczona konstrukcyjnie | Ma znaczenie przede wszystkim w ruchu pasażerskim |
| Nacisk na oś | Jak duże obciążenie przypada na jedną oś | Wpływa na dopuszczenie do konkretnych linii i stan toru |
| System zasilania | 3 kV DC albo układ wielosystemowy | Ogranicza lub rozszerza zakres tras, po których pojazd może jechać |
| Systemy bezpieczeństwa | Na przykład SHP, CA, ETCS | Warunkują zgodność z wymaganiami sieci i tempo wjazdu na nowe trasy |
| Rekuperacja | Możliwość oddawania energii przy hamowaniu | Zmniejsza zużycie energii i poprawia efektywność całego ruchu |
Na polskim rynku często widać konstrukcje o mocy około 5,6 MW i prędkościach rzędu 160 km/h w wersjach krajowych oraz 200 km/h w wersjach wielosystemowych. Sama liczba nie wystarcza, ale dobrze pokazuje kierunek rozwoju: większa dynamika, lepsza kompatybilność z nową infrastrukturą i wyższa gotowość do ruchu międzynarodowego.
Jeśli spojrzeć na to szerzej, przewaga nie wynika już wyłącznie z samego napędu. Coraz ważniejsze staje się to, jak dobrze lokomotywa współpracuje z całą siecią i z planem pracy przewoźnika.
Na czym dziś naprawdę opiera się przewaga elektrowozów w Polsce
Patrząc na kolejne zamówienia i modernizacje, widać wyraźnie, że kierunek rozwoju nie polega już tylko na mocniejszej lokomotywie, ale na lepszym dopasowaniu taboru do sieci, wyższych prędkości i większej niezawodności. Właśnie dlatego lokomotywa na prąd staje się dziś nie dodatkiem, lecz podstawowym narzędziem przewoźnika na głównych korytarzach.
- Na trasach zelektryfikowanych największe zyski daje szybkie rozpędzanie i sprawne odzyskiwanie energii.
- W ruchu dalekobieżnym coraz większe znaczenie mają wersje wielosystemowe.
- W transporcie towarowym liczy się wysoka siła pociągowa i stabilna praca pod dużym obciążeniem.
- Dla pasażera efekt jest prosty: mniej szarpania, lepsza punktualność i szybsze wchodzenie na prędkość po postojach.
Jeżeli mam streścić temat jednym zdaniem, to nie chodzi o samą elektryczność, ale o cały ekosystem: sieć, podstacje, tabor, sterowanie i utrzymanie. Dopiero razem tworzą rozwiązanie, które naprawdę ma sens w nowoczesnej kolei. I właśnie dlatego warto patrzeć na elektrowóz nie jak na pojedynczy pojazd, lecz jak na element większego, bardzo konkretnego systemu.
