Kabina maszynisty to nie tylko miejsce siedzenia za pulpitem, ale narzędzie pracy, w którym spotykają się bezpieczeństwo, widoczność i szybka reakcja. Gdy wszystko jest dobrze zaprojektowane, prowadzenie składu staje się prostsze, a zmęczenie po kilku godzinach służby wyraźnie mniejsze. W tym tekście pokazuję, co znajduje się w takim wnętrzu, jak działa w praktyce i czym różni się w lokomotywie, EZT oraz pojeździe spalinowym.
Najważniejsze rzeczy, które trzeba wiedzieć o stanowisku prowadzenia pojazdu
- Najważniejsze są trzy grupy elementów: sterowanie, obserwacja szlaku i systemy bezpieczeństwa.
- Ergonomia nie jest dodatkiem, tylko warunkiem utrzymania koncentracji przez całą służbę.
- Układ wnętrza jest inny w lokomotywie, inny w EZT i inny w pojeździe spalinowym, choć zasada pracy pozostaje podobna.
- Projekt ocenia się przez widoczność, dostęp, oświetlenie, siedzenie, hałas i czytelność komunikatów.
- Dobra konstrukcja zmniejsza ryzyko błędu, ale nie zastępuje procedur ani czujności człowieka.
Co znajduje się na stanowisku prowadzenia pojazdu
Patrzę na to wnętrze jak na centrum decyzyjne. To tutaj prowadzący ma pod ręką nastawnik jazdy i hamowania, główne wskaźniki, ekrany diagnostyczne, radio, sygnalizację akustyczną oraz elementy awaryjne. Obok tego dochodzą szyby czołowe, wycieraczki, ogrzewanie, osłony przeciwsłoneczne i fotel, który pozwala utrzymać stabilną pozycję bez ciągłego napinania pleców.

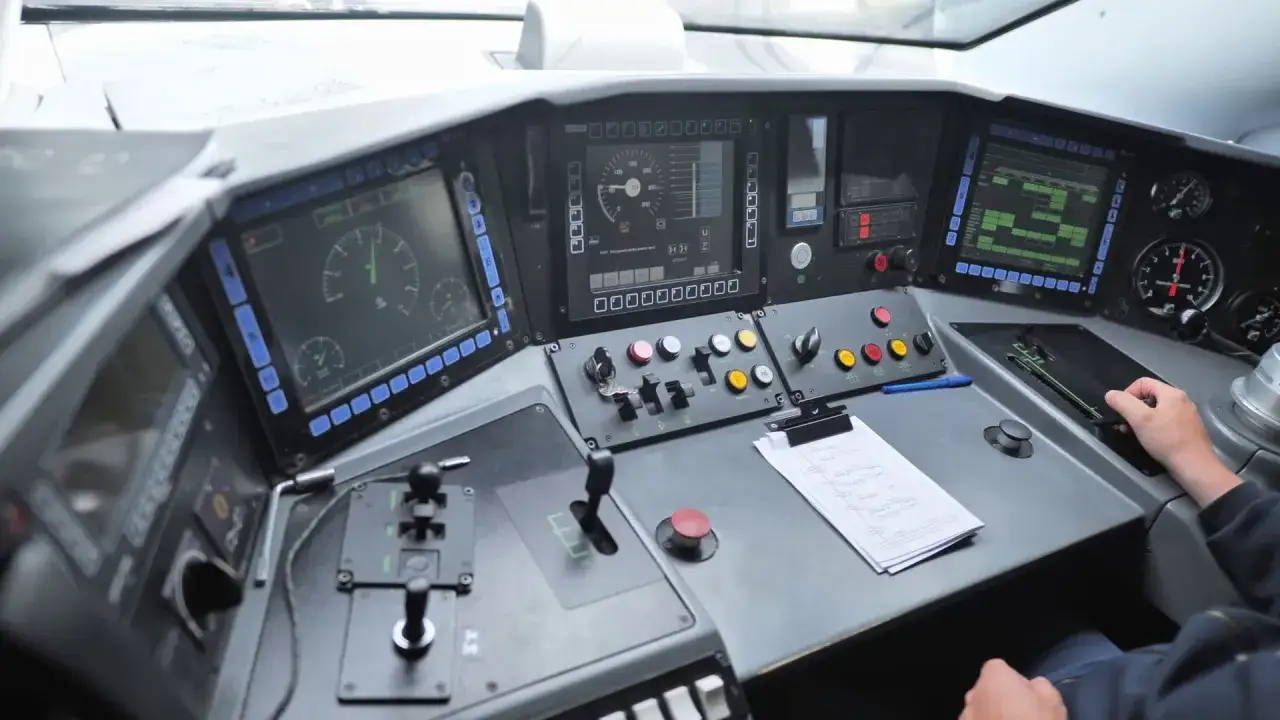

Pulpit jako centrum decyzji
W dobrze zaprojektowanym pulpicie nie ma przypadkowych ruchów. Najczęściej używane funkcje są tam, gdzie ręka trafia intuicyjnie, a nie po dłuższym szukaniu. To dotyczy zarówno sterowania trakcją, jak i hamowania, potwierdzania komunikatów czy przełączania trybów pracy.
- nastawnik jazdy i hamowania
- przyciski czujności i awaryjnego zatrzymania
- ekrany pokazujące stan pojazdu i parametry jazdy
- sterowanie łącznością i komunikacją radiową
- obsługa oświetlenia, szyb, ogrzewania i klimatyzacji
Przeczytaj również: ED72 - Niezrozumiany klasyk? Historia, modernizacje i przyszłość

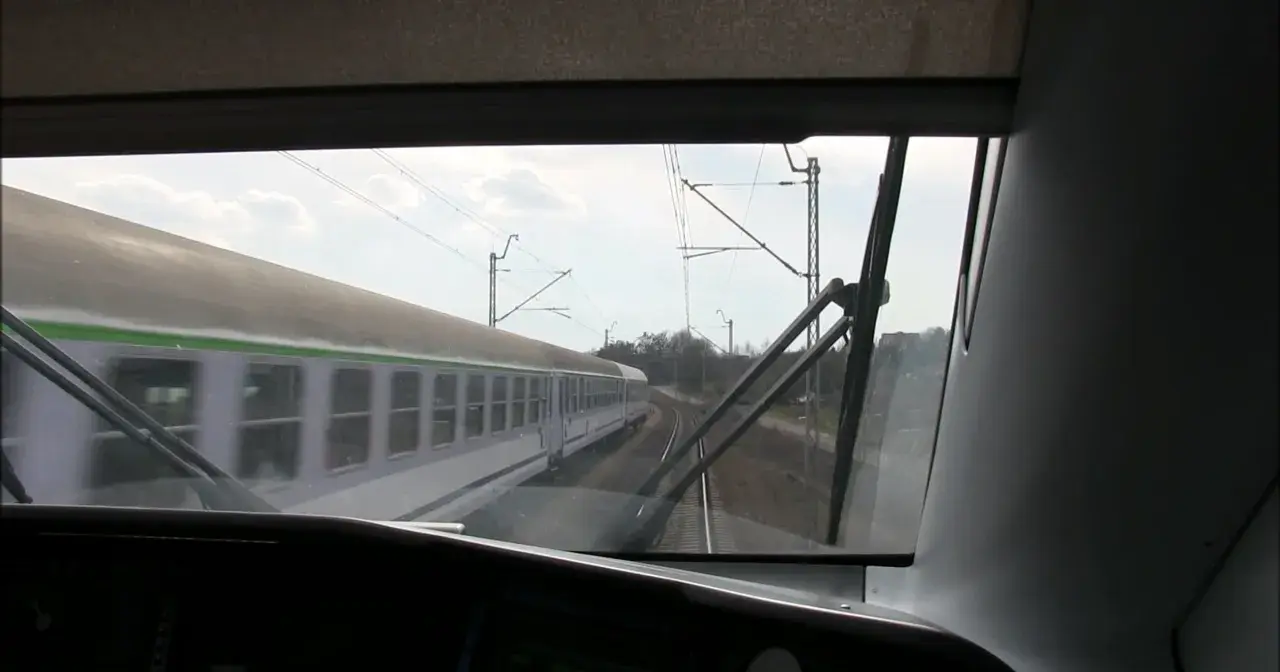

Widoczność i pole pracy
Dobry projekt nie zasłania toru i sygnałów. Liczy się nie tylko sama szyba, ale też jej geometria, osłony przed słońcem, rozmieszczenie monitorów i brak odblasków. Jeśli operator musi co chwilę poprawiać pozycję albo walczyć z refleksami, rośnie zmęczenie i spada precyzja obserwacji.
Im mniej energii idzie na samą obsługę stanowiska, tym więcej zostaje na śledzenie szlaku. To prowadzi wprost do bezpieczeństwa, bo kolei nie służy praca „na wyczucie”, tylko powtarzalność i dobra organizacja ruchów.
Bezpieczeństwo zaczyna się od interfejsu
W nowoczesnym taborze nie chodzi już wyłącznie o podanie napędu i hamulca. Stanowisko ma aktywnie wspierać nadzór nad jazdą, dlatego ważne są systemy czujności, kontrola prędkości, łączność, alarmy i czytelne komunikaty o stanie pojazdu. Gdy coś idzie nie tak, informacja powinna pojawić się szybko i w formie, której nie da się pomylić z tłem pracy.
W praktyce to właśnie tu widać różnicę między sprzętem poprawnym a dobrze zaprojektowanym: pierwszy działa, drugi pomaga uniknąć błędu.
| Element | Po co jest | Co daje w codziennej pracy |
|---|---|---|
| System czujności | Sprawdza, czy prowadzący reaguje i pozostaje aktywny | Wymusza uwagę i ogranicza ryzyko utraty kontroli nad jazdą |
| Systemy nadzoru jazdy | Pomagają pilnować ograniczeń i sygnałów | Zmniejszają szansę na przekroczenie dopuszczalnych parametrów |
| Hamulec awaryjny | Umożliwia szybkie zatrzymanie w sytuacji zagrożenia | Skraca czas reakcji, gdy liczą się sekundy |
| Łączność radiowa | Zapewnia kontakt z ruchem i dyspozyturą | Ułatwia koordynację przy opóźnieniach, usterkach i zdarzeniach nadzwyczajnych |
| Wyświetlacze i komunikaty | Podają bieżący status pojazdu | Pomagają szybko wychwycić usterkę albo tryb ograniczonej pracy |
Widziałem zbyt wiele stanowisk, w których ekranów było dużo, ale logika ich rozmieszczenia była chaotyczna. To właśnie dlatego projekt kabiny nie powinien zaczynać się od zakupu monitorów, tylko od analizy zadań człowieka.
Ergonomia decyduje, czy służba męczy czy pomaga
Wytyczne UTK dla taboru pasażerskiego pokazują jasno, że ocenia się nie tylko same urządzenia, ale też widoczność, siedzenie, klimat i oświetlenie. I słusznie: jeśli po trzech godzinach masz sztywny kark, zaparowaną szybę i odbicia na ekranach, żaden „nowoczesny” pulpit nie uratuje komfortu pracy.
Europejska norma EN 16186-4 porządkuje właśnie takie detale jak dostęp, oświetlenie, siedzenie i wyjście awaryjne. To brzmi technicznie, ale w praktyce przesądza o tym, czy prowadzenie pojazdu jest płynne, czy wymaga ciągłej walki z wnętrzem.
| Element ergonomii | Dlaczego ma znaczenie | Co poprawia w eksploatacji |
|---|---|---|
| Fotel | Stabilizuje ciało i odciąża kręgosłup | Zmniejsza zmęczenie na długiej trasie i ułatwia precyzyjne ruchy |
| Oświetlenie | Musi działać bez oślepiania i bez tworzenia refleksów | Poprawia czytelność paneli nocą i nie męczy wzroku |
| Klimatyzacja i wentylacja | Utrzymują przyzwoite warunki pracy | Pomagają zachować koncentrację w upale, mrozie i przy dużej wilgotności |
| Hałas i drgania | Wysoka wartość szybko obniża komfort | Zmniejsza napięcie i ułatwia słyszenie komunikatów |
| Dostęp do stanowiska | Ułatwia wejście, wyjście i zmianę pozycji | Przyspiesza obsługę i ogranicza niepotrzebne skręty ciała |
Gdy te elementy są dobrze zgrane, różnice między typami pojazdów widać od razu. I właśnie dlatego warto porównać, jak wygląda to w lokomotywie, EZT i pojeździe spalinowym.
Jak różni się układ w lokomotywie, EZT i pojeździe spalinowym
Na papierze wszystkie te pojazdy mają stanowisko prowadzenia i pulpit, ale logika pracy jest inna. Lokomotywa zwykle służy do prowadzenia składu i częstych zmian kierunku, EZT łączy sterowanie napędem z obsługą systemów pokładowych całego pociągu, a pojazd spalinowy dochodzi jeszcze do tematu parametrów silnika i wyższego poziomu hałasu.
| Typ pojazdu | Jak zwykle wygląda układ | Co to oznacza dla prowadzącego |
|---|---|---|
| Lokomotywa | Często ma dwie kabiny na końcach i wyraźnie wydzielony układ sterowania | Łatwiej zmienić czoło jazdy, ale ważna jest dobra orientacja w pracy ze składem |
| EZT | Stanowisko jest zintegrowane z resztą pojazdu i mocno oparte na wyświetlaczach | Więcej informacji jest dostępnych na ekranach, mniej przez osobne przyrządy |
| Pojazd spalinowy | Do sterowania dochodzą dane o pracy silnika i warunkach akustycznych | Trzeba jednocześnie pilnować napędu, parametrów technicznych i komfortu pracy |
| Pojazd wieloczłonowy | Układ bywa bardziej kompaktowy, a przestrzeń wokół pulpitu jest ograniczona | Duże znaczenie ma kolejność ustawienia elementów i przejrzystość komunikatów |
To pokazuje, że nie ma jednego uniwersalnego rozwiązania. Są tylko różne konfiguracje, które muszą odpowiadać na to samo pytanie: jak prowadzić pojazd bez zbędnego wysiłku i bez utraty kontroli nad sytuacją.
Jak projektuje się takie wnętrze, żeby działało w eksploatacji
Najlepsze wnętrza nie powstają od razu w gotowej postaci. Zaczyna się od analizy czynności: gdzie prowadzący patrzy, po co sięga najczęściej, kiedy korzysta z łączności i w jakich momentach potrzebuje możliwie prostego, niewymagającego układu. Dopiero potem przychodzą makieta, symulator i poprawki w rozmieszczeniu ekranów oraz przełączników.
W dokumentach unijnych dotyczących LOC&PAS zwraca się uwagę także na to, by w pobliżu stanowiska było miejsce na narzędzia i sprzęt przenośny potrzebny w eksploatacji. To dobry przykład podejścia praktycznego: wnętrze ma być uporządkowane, a nie przeładowane przypadkowymi przedmiotami i ekranami, które zasłaniają to, co najważniejsze.
- Najpierw analizuje się realne zadania prowadzącego w ruchu normalnym i awaryjnym.
- Potem ustala się, gdzie mają trafić ekrany, przyciski, radio i elementy bezpieczeństwa.
- Następnie sprawdza się widoczność z pozycji siedzącej i stojącej oraz w różnych warunkach oświetlenia.
- Po prototypie przychodzą testy z użytkownikami i poprawki wynikające z ich uwag.
- Na końcu weryfikuje się hałas, wentylację, oświetlenie i łatwość wyjścia awaryjnego.
Taki proces ma sens tylko wtedy, gdy nie traktuje prowadzącego jak przypadkowego odbiorcy. W dobrym projekcie to właśnie jego sposób pracy wyznacza układ całego wnętrza.
Na co patrzę, gdy oceniam nowy pojazd trakcyjny
Gdy mam ocenić, czy wnętrze rzeczywiście wspiera pracę, nie zaczynam od liczby ekranów. Najpierw patrzę, czy układ pozwala prowadzić pojazd bez niepotrzebnych ruchów ciała, czy informacje są czytelne w ostrym słońcu i po zmroku oraz czy w sytuacji stresowej ręka trafia we właściwe miejsce bez szukania po całym pulpicie.
- fotel daje stabilną pozycję i prostą regulację
- szyba czołowa i osłony dobrze radzą sobie z odbiciami
- komunikaty są krótkie, logiczne i spójne
- dostęp do wyjścia awaryjnego jest naturalny, a nie „na siłę”
- sprzęt przenośny ma swoje miejsce, zamiast zalegać obok stanowiska
To właśnie takie detale odróżniają kabinę, która tylko wygląda nowocześnie, od tej, która naprawdę pomaga prowadzić pociąg. Dla mnie dobry projekt nie ma imponować liczbą gadżetów, tylko skracac drogę między informacją a reakcją.
