Wózki kolejowe decydują o tym, czy pojazd prowadzi się stabilnie, płynnie wchodzi w łuki i nie przenosi nadmiernych sił na tor. To jeden z tych elementów taboru, które w praktyce odpowiadają jednocześnie za bezpieczeństwo, komfort jazdy, zużycie kół i koszty utrzymania. W tym tekście rozbieram temat na czynniki pierwsze: od budowy i działania, przez typy spotykane w taborze, aż po to, co naprawdę ma znaczenie przy eksploatacji i modernizacji.
Najważniejsze fakty o układzie biegowym
- Układ biegowy łączy pudło pojazdu z torem, prowadzi zestawy kołowe i przenosi siły z hamowania oraz trakcji.
- Najważniejsze elementy to rama, zestawy kołowe, usprężynowanie, tłumiki, hamulce i w pojazdach napędnych także silniki oraz przekładnie.
- Na komfort i bezpieczeństwo najmocniej wpływają: masa nieresorowana, geometria, tłumienie i dopasowanie do prędkości eksploatacyjnej.
- W Polsce ważnym punktem odniesienia jest nacisk osi: 22,5 t/oś dla linii klasy D i niższych oraz 25,0 t/oś dla klasy E.
- O jakości konstrukcji nie decyduje sam projekt, ale też łatwość przeglądów, pomiarów i regeneracji po latach pracy.
Jak działa układ biegowy i dlaczego to on robi różnicę
Patrzę na niego jako na interfejs między pudłem a torem. To on prowadzi pojazd w łuku, tłumi nierówności, przenosi naciski pionowe i pomaga bezpiecznie przekazać siły hamowania oraz trakcji. Bez dobrze dobranego wózka nawet nowoczesne pudło nie da dobrego efektu: pojawi się hałas, zużycie kół, większe drgania i gorsza stabilność przy wyższej prędkości.
W praktyce znaczenie jest bardzo konkretne. To właśnie od tej konstrukcji zależy, czy pojazd będzie „lekki” w prowadzeniu, czy zacznie męczyć tor i pasażerów. Dlatego nie traktuję go jako dodatku do nadwozia, tylko jako jeden z głównych elementów bezpieczeństwa i ekonomii jazdy.
Gdy rozumiem tę rolę, łatwiej przejść do budowy i zobaczyć, skąd biorą się te właściwości w codziennej eksploatacji.
Z czego składa się nowoczesny układ biegowy i jak przenosi siły

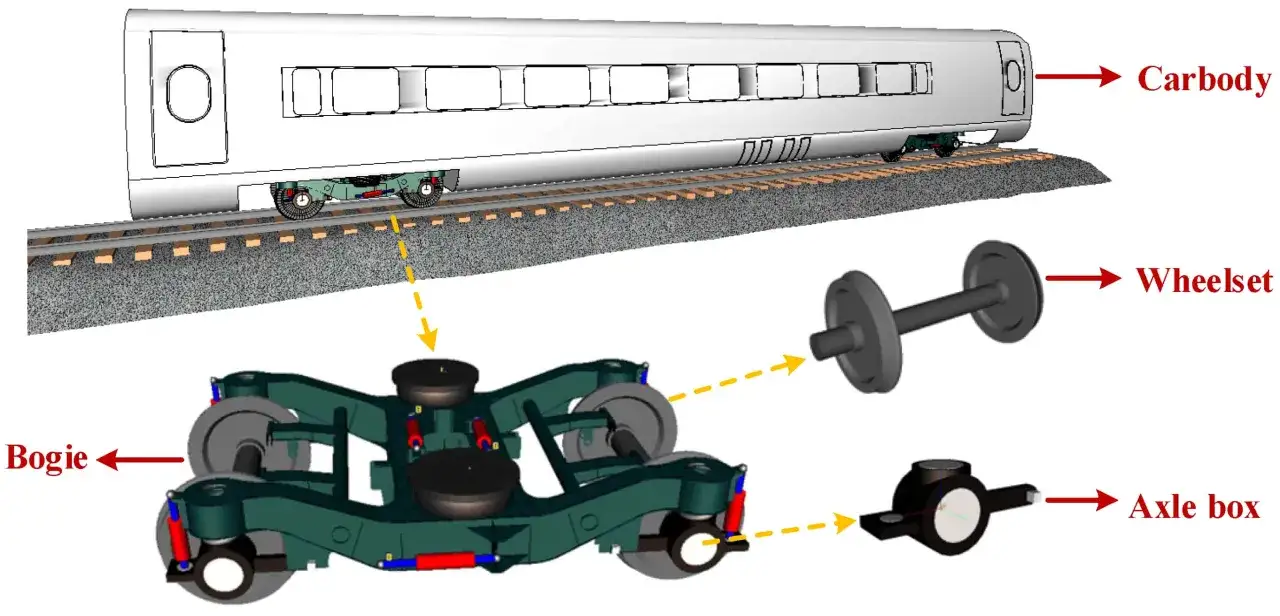

Najprościej mówiąc, układ biegowy składa się z ramy, zestawów kołowych, elementów prowadzenia, usprężynowania, tłumienia oraz hamulców. W pojazdach napędnych dochodzą jeszcze silniki trakcyjne, przekładnie i elementy przeniesienia momentu obrotowego. Każdy z tych podzespołów robi inną pracę, ale dopiero razem dają stabilny i przewidywalny ruch.
| Element | Za co odpowiada | Co widać, gdy działa źle |
|---|---|---|
| Rama | Przenosi obciążenia, utrzymuje geometrię całego układu i stanowi bazę montażową dla pozostałych części. | Luzy, pęknięcia, nierówna geometria, trudności z utrzymaniem toru jazdy. |
| Zestawy kołowe | Prowadzą pojazd po szynie i przenoszą wszystkie siły kontaktu koło-szyna. | Hałas, wibracje, przyspieszone zużycie obrzeży i powierzchni tocznych. |
| Pierwszy stopień usprężynowania | Oddziela zestaw kołowy od ramy wózka i filtruje nierówności toru. | Sztywniejsza jazda, większe obciążenie toru i szybsze przenoszenie drgań. |
| Drugi stopień usprężynowania | Izoluje pudło od ruchów ramy wózka i poprawia komfort pasażerów. | Kołysanie, większe przyspieszenia pionowe i gorsza jakość jazdy. |
| Układ hamulcowy | Przekazuje siłę hamowania na koło lub tarczę i musi działać stabilnie niezależnie od obciążenia. | Wydłużona droga hamowania, przegrzewanie, nierówne zużycie klocków lub tarcz. |
| Napęd i przekładnia | W pojazdach napędnych przekazują moment z silnika na zestaw kołowy. | Drgania, hałas, przegrzewanie i spadek sprawności trakcyjnej. |
Rama i zestawy kołowe
Rama musi być jednocześnie sztywna i odporna na zmęczenie materiału. To trudniejsze, niż brzmi, bo nie chodzi o „im mocniej, tym lepiej”, tylko o właściwe prowadzenie sił. Zestaw kołowy, czyli para kół osadzonych na jednej osi, odpowiada za kontakt z szyną i za to, jak pojazd zachowuje się w łuku. Jeśli profil kół jest źle utrzymany, problem szybko wraca jako hałas, drgania i większe zużycie obrzeży.
Usprężynowanie i tłumienie
Najważniejsza różnica między dobrym a przeciętnym układem nie leży wyłącznie w samej ramie, ale w sposobie „odcięcia” od nierówności toru. Pierwszy stopień usprężynowania pracuje między zestawem kołowym a ramą wózka, a drugi między ramą a pudłem. To właśnie ten podział decyduje, czy pasażer czuje krótkie uderzenie, czy tylko lekkie wychylenie. W dobrze zaprojektowanym pojeździe tłumiki nie mają gasić wszystkiego na sztywno, tylko kontrolować ruch w odpowiednim zakresie.
Przeczytaj również: Lekki wagon pasażerski - czy to zawsze oszczędność?
Napęd oraz hamowanie
W pojazdach trakcyjnych wózek musi przyjąć nie tylko ciężar pudła, ale też moment napędowy i siły hamowania. To podnosi wymagania wobec łożysk, mocowań, osi i przekładni. W lokomotywach i zespołach trakcyjnych problemem nie jest więc wyłącznie masa, lecz także to, jak układ znosi powtarzalne obciążenia przy ruszaniu, hamowaniu i pracy w łukach.
Gdy znam już te podstawy, sensowniejsze staje się porównanie typów stosowanych w różnych zadaniach.
Jakie typy spotyka się w taborze i kiedy każdy z nich ma sens
Nie ma jednego uniwersalnego rozwiązania. Inny układ sprawdzi się w wagonie towarowym, inny w lokomotywie, a jeszcze inny w wieloczłonowym składzie pasażerskim. W dokumentacji technicznej pojawiają się różne oznaczenia osi i napędów, ale z punktu widzenia użytkownika ważniejsze jest to, ile pracy taki układ ma wykonać i w jakich warunkach.
| Typ | Gdzie spotykany | Co daje | Na co uważać |
|---|---|---|---|
| Klasyczny dwuosiowy | Wagonach pasażerskich i towarowych oraz wielu pojazdach pomocniczych. | Prostota, dobra dostępność części, łatwiejsze utrzymanie. | Nie jest optymalny dla bardzo wysokich prędkości ani skrajnie ciężkich ładunków. |
| Napędowy | Lokomotywach i elektrycznych zespołach trakcyjnych. | Przenosi siłę trakcyjną, pozwala wykorzystać wysoką moc pojazdu. | Większa złożoność, masa i wymagania wobec chłodzenia oraz serwisu. |
| Przegubowy typu Jacobs | Wieloczłonowych składach pasażerskich. | Mniej wózków, niższa masa i często lepsza płynność jazdy. | Trudniejsza separacja członów i bardziej złożone utrzymanie. |
| Trzyosiowy lub specjalny | Platformach do ciężkich transportów i pojazdach o nietypowym zadaniu. | Lepsze rozłożenie masy i możliwość przewozu bardzo ciężkich ładunków. | Większa masa własna, większe wymagania wobec promieni łuków i toru. |
W praktyce najciekawsze są kompromisy. Układ przegubowy zmniejsza liczbę elementów, ale komplikuje serwis. Wózek specjalny rozkłada ogromne obciążenie, ale nie będzie wygodny ani lekki. Z kolei rozwiązania napędowe muszą łączyć trakcję z trwałością, więc nie da się ich projektować wyłącznie pod katalogową moc.
W pojazdach szybkich coraz ważniejsze stają się też rozwiązania poprawiające prowadzenie w łuku i ograniczające ruchy boczne. To nie jest detal dla konstruktorów dla zasady; przy większych prędkościach nawet drobna zmiana geometrii zaczyna być odczuwalna dla toru i pasażerów.
Od tego już tylko krok do pytania, jak dopasować konstrukcję do konkretnej linii i jej ograniczeń.
Jak dopasowuje się konstrukcję do linii, prędkości i nacisku osi
Tu wchodzimy w obszar, który w Polsce ma bardzo konkretne znaczenie. W standardach technicznych PKP PLK dla linii o klasie D i niższej przyjmuje się zwykle nacisk 22,5 t/oś, a dla klasy E 25,0 t/oś. To nie jest sucha liczba z tabeli, tylko realne ograniczenie projektowe, które wpływa na liczbę osi, masę pojazdu i cały układ zawieszenia.
| Czynnik | Dlaczego ma znaczenie | Co zwykle zmienia konstruktor |
|---|---|---|
| Nacisk osi | Decyduje o zgodności z infrastrukturą i o tym, czy pojazd może jeździć po danej linii. | Rozkład masy, liczbę osi, czasem całą architekturę pojazdu. |
| Masa nieresorowana | Im większa, tym silniejsze oddziaływanie na tor przy nierównościach. | Lżejsze zestawy kołowe, lepsze zawieszenie, bardziej precyzyjną geometrię. |
| Długość rozstawu osi | Wpływa na zachowanie w łukach i na stabilność przy prędkości. | Balans między łatwym wejściem w łuk a spokojnym biegiem na prostych. |
| Tłumienie boczne | Ogranicza kołysanie, drgania i zjawisko niestabilnego biegu przy wyższych prędkościach. | Inny dobór amortyzatorów, sprężyn i elementów prowadzenia. |
W materiałach Siemensa dla nowoczesnych układów pasażerskich pojawia się oczekiwana żywotność co najmniej 30 lat oraz przeglądy nawet co 8 lat lub po 3 mln km. To dobra wskazówka, bo pokazuje, że trwałość i serwisowalność projektuje się razem, a nie dopiero na etapie naprawy. Jednocześnie nie traktuję tego jako uniwersalnej normy dla całego taboru: w ruchu towarowym i przy innych naciskach osi wymagania potrafią wyglądać zupełnie inaczej.
Jest jeszcze jeden praktyczny wniosek: lżejsza konstrukcja nie jest automatycznie lepsza. W jednym z projektów Siemensa rama była lżejsza o 45 procent, z 1,5 t do 900 kg, ale sens takiego odchudzenia pojawia się dopiero wtedy, gdy nie pogarsza ono sztywności, trwałości i zachowania w torze.
Na tym tle utrzymanie przestaje być dodatkiem, a staje się częścią projektu od samego początku.
Jak wygląda utrzymanie i diagnostyka w praktyce
Najczęściej zaczynam od symptomów: nierówny ślad toczenia, wyższa temperatura łożysk, stukanie w łuku, wibracje podłogi albo szybkie zużycie jednej strony koła. Taki zestaw objawów nie zawsze oznacza awarię samego układu biegowego, ale prawie zawsze oznacza, że trzeba go sprawdzić dokładniej. Czasem winny jest profil koła, czasem tor, a czasem po prostu zbyt agresywny sposób eksploatacji.
- Pomiar profilu kół i decyzja o reprofilowaniu, zanim zużycie wyjdzie poza dopuszczalne granice.
- Kontrola łożysk, temperatury i smarowania, bo przegrzewanie zwykle nie pojawia się bez przyczyny.
- Badania nieniszczące ramy i elementów nośnych, szczególnie po latach pracy w ciężkich warunkach.
- Sprawdzenie sprężyn, amortyzatorów, tulei i elementów prowadzenia bocznego.
- Ocena układu hamulcowego, bo nierówna siła hamowania szybko przekłada się na zużycie kół.
- Weryfikacja luzów montażowych i geometrii po naprawach głównych, a nie tylko po bieżących przeglądach.
Przy głębszym serwisie nie wystarcza już zwykłe „obejrzenie”. Potrzebne są pomiary, często także regeneracja części zamiast ich prostego odrzucenia. I tu wózek pokazuje swoją prawdziwą naturę: to element, który dobrze zaprojektowany potrafi długo pracować bez problemów, ale źle utrzymany bardzo szybko zaczyna kosztować więcej, niż sugerowała cena zakupu.
Dlatego przy ocenie konstrukcji zawsze patrzę szerzej niż tylko na samą ramę i zestawy kołowe.
Na co patrzę, gdy oceniam układ pod konkretną linię
- Czy nacisk osi pasuje do klasy linii i planowanej masy pojazdu.
- Czy zawieszenie jest dobrane do rzeczywistej prędkości, a nie tylko do wartości wpisanej w tabeli.
- Czy serwis da się wykonać bez długiego wyłączania pojazdu z ruchu.
- Czy konstrukcja ogranicza hałas, drgania i zużycie toru, zamiast je przenosić dalej.
- Czy producent przewidział sensowną drogę naprawy po dużym przebiegu, a nie tylko wymianę całego modułu.
Najlepszy układ biegowy nie musi być najlżejszy ani najbardziej efektowny na papierze. Ma po prostu dobrze pracować przez lata, na konkretnej linii, przy konkretnym profilu ruchu i w warunkach, które nie wybaczają słabej geometrii ani przypadkowego kompromisu.
