Koła wagonu nie są osadzane przypadkowo. W praktyce pracują na osi zestawu kołowego, a cały układ prowadzą maźnice, rama wózka i usprężynowanie, które przejmują obciążenia oraz utrzymują geometrię biegu. To właśnie ten zespół decyduje o tym, czy wagon jedzie cicho, stabilnie i bez nadmiernego zużycia szyn.
Najkrótsza odpowiedź jest prosta: koła osadza się na osi zestawu kołowego
- W wagonie liczy się nie samo koło, lecz zestaw kołowy: oś, dwa koła i elementy łożyskowania.
- Koła są wprasowane na osi z dużą dokładnością, bo od pasowania zależy bezpieczeństwo i trwałość.
- Za prowadzenie układu odpowiadają maźnice, rama wózka i usprężynowanie I stopnia.
- Wózek wagonu zwykle ma dwa zestawy kołowe, ale konstrukcja zależy od typu pojazdu i jego przeznaczenia.
- Najczęściej kontroluje się zużycie osi, łożysk i profilu koła, bo tam pojawiają się pierwsze objawy problemów.
Co dokładnie kryje się pod pojęciem osi wagonu
W materiałach ZPE zestaw kołowy opisuje się jako koła połączone jedną osią lub osią portalową. W typowym wagonie kolejowym chodzi jednak o klasyczne rozwiązanie: stalową oś, na której trwale osadzone są dwa koła, tak aby cały układ zachowywał stały rozstaw i mógł bezpiecznie toczyć się po szynach.
Ja zawsze rozdzielam trzy pojęcia: oś, koło i zestaw kołowy. Oś przenosi siły, koła stykają się z torem, a zestaw kołowy jest kompletem tych elementów razem z łożyskowaniem. Dzięki temu łatwiej zrozumieć, dlaczego w dokumentacji technicznej tak często pojawiają się precyzyjne określenia, a nie jeden zbiorczy skrót.
| Pojęcie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Oś zestawu kołowego | Stalowy element nośny, na którym osadza się koła | Przenosi obciążenia i utrzymuje geometrię całego układu |
| Koło wagonu | Element toczny z bieżnią i obrzeżem | Zapewnia kontakt z szyną i prowadzenie w torze |
| Maźnica | Zespół łożyskowy i obudowa na czopie osi | Umożliwia obrót zestawu i przenosi naciski z wózka |
| Zestaw kołowy | Oś z dwoma kołami i współpracującymi elementami | To podstawowy moduł biegu pojazdu szynowego |
Najprościej mówiąc, to właśnie oś jest tym elementem, na którym „siedzą” koła wagonu. Żeby zobaczyć, jak ten układ pracuje w całym pojeździe, trzeba przejść do budowy wózka jezdnego.
Jak zbudowany jest wózek jezdny wagonu
Sam zestaw kołowy nie pracuje w próżni. Osadza się go w wózku, czyli konstrukcji, która przenosi ciężar wagonu, prowadzi zestawy kołowe w łukach i współpracuje z hamulcem oraz zawieszeniem. W wagonach pasażerskich i wielu towarowych to właśnie wózek przejmuje najważniejsze zadania eksploatacyjne.
| Element wózka | Rola | Co daje w praktyce |
|---|---|---|
| Rama wózka | Łączy wszystkie podzespoły i przenosi obciążenia na pudło wagonu | Utrzymuje układ w odpowiedniej geometrii |
| Maźnice i łożyska | Umożliwiają obrót osi i prowadzą zestaw kołowy | Zmniejszają tarcie i nagrzewanie |
| Usprężynowanie I stopnia | Odsprzęga zestaw kołowy od ramy wózka | Tłumi drgania i nierówności toru |
| Układ hamulcowy | Wytwarza siłę hamowania | Zapewnia kontrolę prędkości i zatrzymanie pojazdu |
| Zestaw kołowy | Bezpośrednio współpracuje z szyną | Przenosi nacisk, prowadzi wagon i toczy go po torze |
W praktyce spotyka się zwykle dwa zestawy kołowe w jednym wózku, choć liczba osi zależy od typu wagonu i jego przeznaczenia. Im lepiej zestrojone są rama, łożyska i sprężyny, tym spokojniej pracuje cały pojazd. A to prowadzi już do pytania ważniejszego niż sama budowa: dlaczego ten układ ma aż tak duże znaczenie dla bezpieczeństwa?
Dlaczego ten układ ma tak duże znaczenie dla jazdy i bezpieczeństwa
To nie jest detal drugorzędny. Na oś zestawu kołowego działają znaczne obciążenia pochodzące od masy pojazdu i od oddziaływania szyny na koła. Jak przypomina ZPE, długotrwała praca w takich warunkach prowadzi do zużycia osi, a w eksploatacji to właśnie zespół koło-oś-łożysko najczęściej zdradza pierwsze problemy.

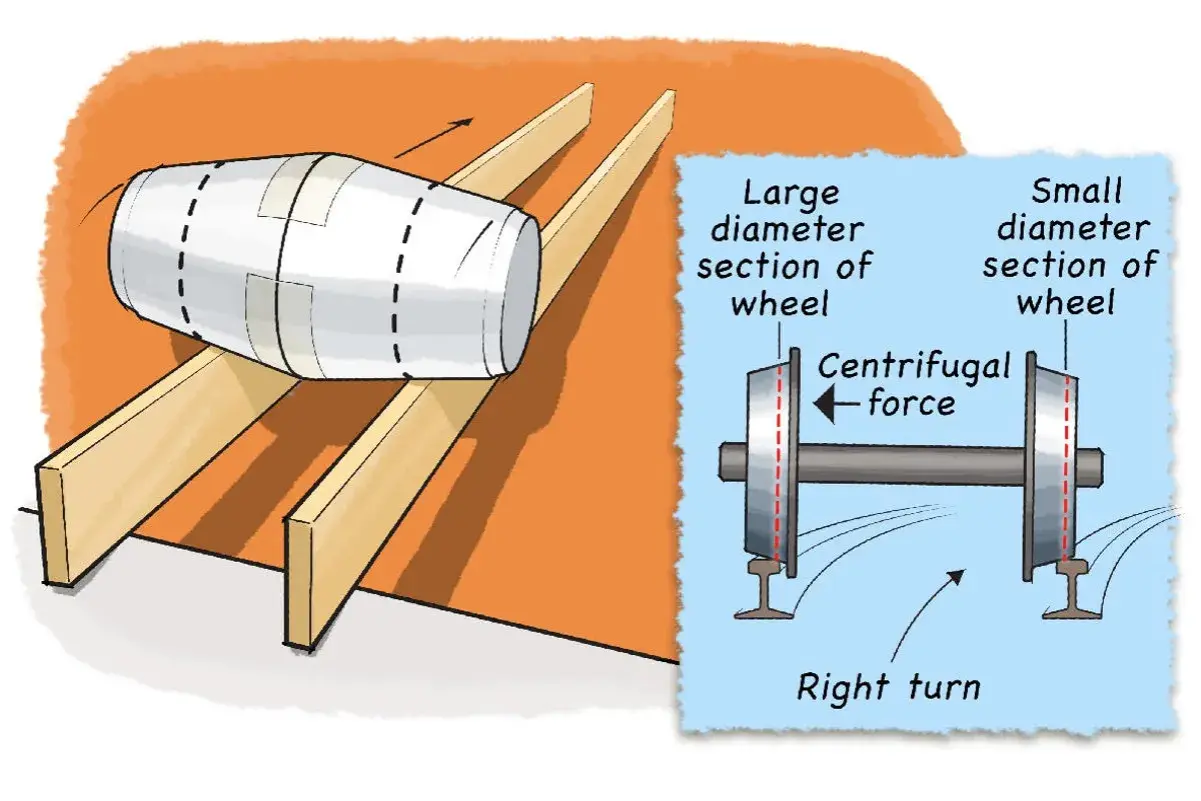

- Prowadzenie w łuku - obrzeże koła i geometria zestawu utrzymują wagon na torze, zwłaszcza przy przejeździe przez rozjazdy i łuki.
- Stabilność przy prędkości - dobrze dobrany profil koła ogranicza kołysanie i drgania, które pasażer odczuwa od razu.
- Bezpieczeństwo hamowania - koło i oś muszą bez problemu przyjąć siły hamujące bez przegrzania i deformacji.
- Ochrona toru - zużyty profil albo niewłaściwy rozstaw kół szybciej niszczy szynę i zwiększa koszty utrzymania infrastruktury.
Ja patrzę na ten układ przede wszystkim jak na połączenie mechaniki i bezpieczeństwa, a nie tylko na „podwozie” wagonu. Z takich obciążeń biorą się typowe usterki, które w praktyce trzeba umieć rozpoznać wcześniej niż później.
Jakie uszkodzenia pojawiają się najczęściej
Najczęstsze problemy w praktyce nie zaczynają się od spektakularnego pęknięcia, tylko od drobnych objawów: hałasu, nagrzewania, nierównego toczenia albo przyspieszonego zużycia powierzchni tocznej. Dla mnie to ważne, bo te symptomy zwykle mówią o problemie wcześniej niż sam przegląd wizualny.
| Objaw | Co zwykle oznacza | Jak reaguje utrzymanie |
|---|---|---|

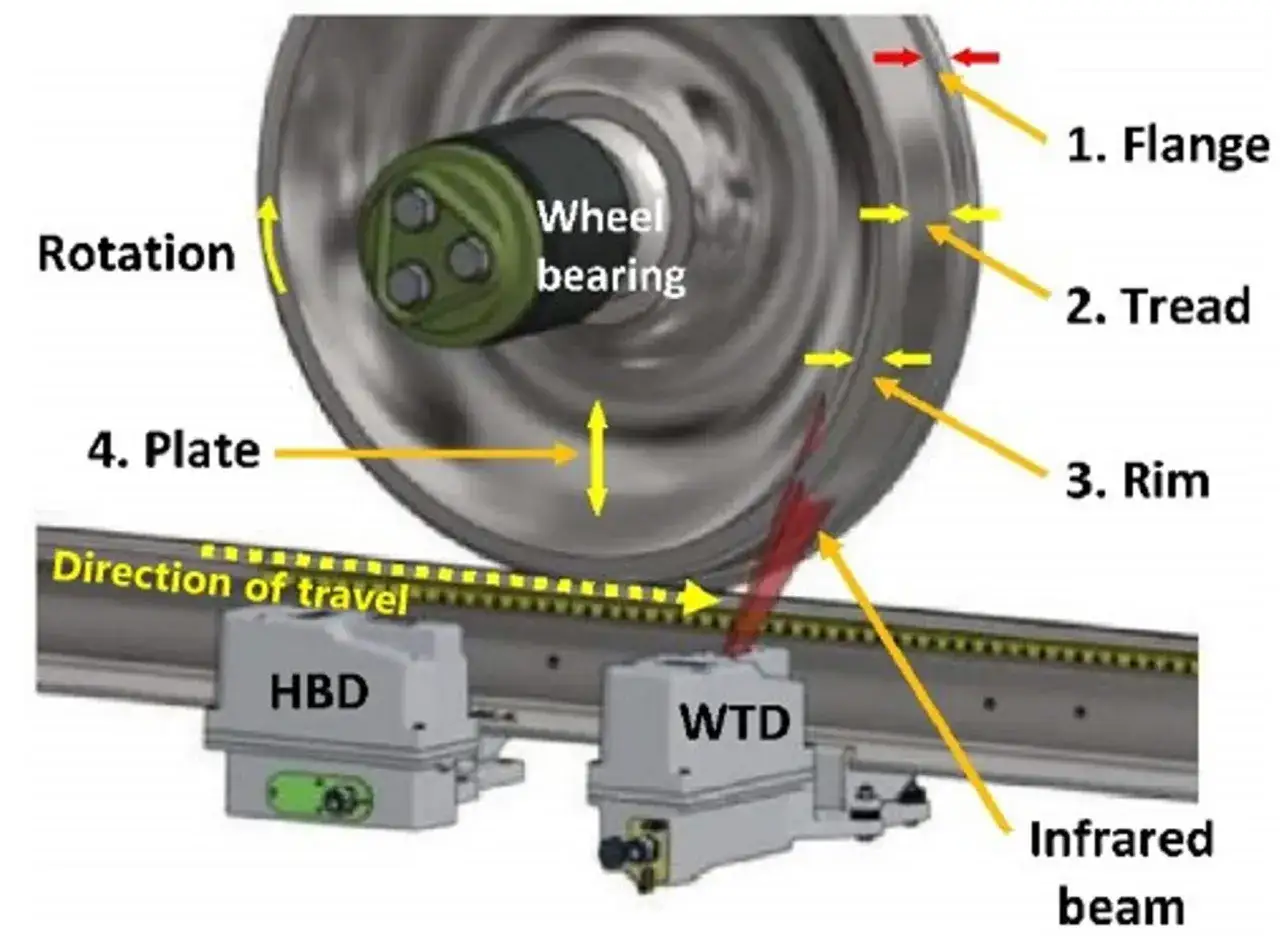

| Głośna praca i wzrost temperatury | Problemy z łożyskiem lub maźnicą | Natychmiastowa kontrola i odstawienie, jeśli temperatura jest niepokojąca |
| Płaskie miejsce na kole | Poślizg przy hamowaniu albo zablokowanie koła | Sprawdzenie profilu i stanu bieżni |
| Zużyte obrzeże | Intensywna praca w łukach lub nieprawidłowy bieg zestawu | Pomiar profilu i ocena dopuszczalnego zużycia |
| Rysy i wżery na osi | Zmęczenie materiału, korozja albo przeciążenia | Dokładna diagnostyka techniczna |
| Wibracje całego wagonu | Nierównomierne toczenie lub uszkodzenie zawieszenia | Sprawdzenie geometrii, kół i resorowania |
W dobrze prowadzonym utrzymaniu nie czeka się na awarię. Szuka się jej wcześniej, bo właśnie ten etap najtańszy i najbezpieczniejszy. Kiedy już rozumie się typowe usterki, dużo łatwiej porównać, jak ten sam układ wygląda w różnych rodzajach wagonów.
Czy każdy wagon ma taki sam układ kół
Nie. I to jest jeden z częstszych skrótów myślowych, który myli osoby czytające opisy techniczne. W wagonach spotyka się zarówno prostsze układy dwuosiowe, jak i wagony oparte na wózkach dwuosiowych, czyli z większą liczbą zestawów kołowych i innym sposobem prowadzenia.
| Typ wagonu | Układ kół | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Wagon dwuosiowy | Jedna para zestawów kołowych pod ramą | Prostsza konstrukcja i niższy koszt utrzymania | Gorsze zachowanie na łukach i mniejsza elastyczność eksploatacyjna |
| Wagon na wózkach dwuosiowych | Dwa wózki, każdy z własnymi zestawami kołowymi | Lepsza stabilność, wyższa nośność i spokojniejszy bieg | Bardziej złożona budowa i droższe utrzymanie |
| Wagony specjalne | Rozwiązania dostosowane do konkretnej funkcji | Możliwość dopasowania do nietypowych wymagań | Najczęściej wyższa złożoność i mniejsza uniwersalność |
W praktyce to właśnie bogie, czyli wózek z zestawami kołowymi, dominuje tam, gdzie liczy się stabilność i komfort biegu. Prosty układ dwuosiowy nadal ma sens, ale głównie tam, gdzie ważniejsze są prostota i koszt niż najwyższa kultura jazdy. Z tego wynika jeszcze jedna rzecz: w dokumentacji trzeba umieć czytać nazwy bez mieszania ich ze sobą.
Jak nie pomylić osi z całym zestawem kołowym
Jeśli czytam opis techniczny wagonu, zawsze patrzę na trzy słowa osobno: oś, zestaw kołowy i maźnica. Oś jest elementem nośnym, zestaw kołowy to komplet z kołami, a maźnica odpowiada za łożyskowanie i prowadzenie. To nie są synonimy, choć w potocznych opisach bywają mylone.
Warto też pamiętać o kilku terminach, które pojawiają się przy oględzinach i w kartach utrzymaniowych: czop osi, bieżnia koła, obrzeże i profil toczny. Gdy znam ich znaczenie, łatwiej odczytać, czy problem dotyczy samego koła, osi, czy całego wózka. I właśnie to rozróżnienie najczęściej decyduje o tym, czy diagnoza jest szybka i trafna.
Jeśli więc pytanie brzmi, na czym są osadzone koła wagonu, odpowiedź brzmi: na osi zestawu kołowego. A jeśli chcesz zrozumieć cały układ, trzeba patrzeć szerzej, bo o bezpieczeństwie i komforcie jazdy decyduje nie jeden element, lecz współpraca osi, kół, łożysk i wózka jako całości.
