Na kolei nie ma miejsca na domysły: jedno światło, jedna tablica albo jeden sygnał radiowy mogą zmienić prędkość, kierunek jazdy albo zatrzymać skład przed semaforem. W praktyce znaki kolejowe to nie jeden typ oznaczeń, ale cały system sygnałów, wskaźników i tablic, który porządkuje ruch oraz łączność. W tym tekście rozkładam ten system na czynniki pierwsze, żeby łatwiej było zrozumieć, co naprawdę komunikuje tor, semafor i urządzenia radiowe.
Najpierw liczy się rodzaj komunikatu, a dopiero potem jego szczegół
- Sygnały przytorowe dają najważniejsze polecenia: stój, jedź albo jedź z ograniczeniem.
- Wskaźniki nie zastępują semafora, tylko dopowiadają warunki ruchu, np. prędkość lub kierunek.
- Oznaczenia na pociągu i przy przejazdach domykają obraz ruchu, zwłaszcza tam, gdzie spotyka się kolej i droga.
- Łączność jest warstwą uzupełniającą: pomaga w manewrach, awariach i sytuacjach nietypowych.
- Najgroźniejszy błąd to traktowanie sygnału wątpliwego jak zgody na jazdę.
Jak rozróżnić sygnał, wskaźnik i tablicę
Oficjalna instrukcja sygnalizacji PKP PLK porządkuje to bardzo jasno: sygnał ma przekazać natychmiastowe polecenie, wskaźnik dopowiada szczegół techniczny lub eksploatacyjny, a tablica czy oznaczenie pomagają w orientacji. To rozróżnienie brzmi akademicko, ale w praktyce decyduje o tym, jak interpretować to, co widzi maszynista albo pracownik utrzymania.
| Rodzaj elementu | Co komunikuje | Jak czytać w praktyce | Przykład |
|---|---|---|---|
| Sygnał | Bezpośrednie polecenie ruchowe | Reakcja ma być natychmiastowa i jednoznaczna | „Stój”, „Wolna droga”, ograniczenie prędkości |
| Wskaźnik | Dodatkową informację o warunkach jazdy | Dopowiada, jak prowadzić pociąg w danym miejscu | Informacja o pantografie, kierunku, prędkości lub sieci trakcyjnej |
| Tablica lub oznaczenie | Stałą informację techniczną albo lokalizacyjną | Pomaga zidentyfikować miejsce, granicę lub urządzenie | Oznaczenie końca pociągu, tablica przytorowa, znak przejazdowy |
Ja zawsze zaczynam od tej triady, bo dzięki niej łatwiej uniknąć najprostszej pomyłki: nie każdy element przy torze nakazuje jazdę albo stop. Kiedy już wiadomo, co jest poleceniem, a co dopowiedzeniem, można spokojnie przejść do najważniejszych sygnałów przy samym torze.
Semafory i tarcze ostrzegawcze mówią najwięcej
Dla ruchu kolejowego semafor jest podstawowym punktem odniesienia. To on mówi, czy jazda jest dozwolona, czy trzeba się zatrzymać, czy wolno jechać tylko z ograniczoną prędkością. W praktyce jeden znak potrafi zdefiniować cały kolejny odcinek jazdy, dlatego przy semaforach nie ma miejsca na interpretację „na oko”.
Semafor nie zostawia pola do zgadywania
| Sygnał | Znaczenie | Co to oznacza operacyjnie |
|---|---|---|
| Stój | Zakaz przejechania obok semafora | Pociąg zatrzymuje się przed semaforem |
| Wolna droga | Jazda jest dozwolona | Ruch może być kontynuowany zgodnie z przebiegiem |
| Wolna droga ze zmniejszoną prędkością | Jazda jest dozwolona, ale z ograniczeniem | W praktyce oznacza to zwykle prędkość nie większą niż 40 km/h na odcinku wskazanym przez sygnał |
Warto zapamiętać jedną rzecz: sygnał wątpliwy albo brak świateł na semaforze świetlnym oznacza „Stój”. To nie jest drobiazg, tylko podstawowa zasada bezpieczeństwa. Na kolei nie nagradza się optymizmu, tylko poprawny odczyt sygnału.
Tarcze ostrzegawcze przygotowują do tego, co dalej
Tarcza ostrzegawcza nie jest jeszcze samym semaforem, ale uprzedza, co może się na nim pojawić. Jej rola jest praktyczna: pozwala z wyprzedzeniem przygotować się na zatrzymanie, jazdę albo ograniczenie prędkości. To właśnie dlatego maszynista nie patrzy tylko na jedno światło przed sobą, ale czyta cały układ sygnałów w odcinku drogi hamowania.- Od 1 / Ot 1 / On informują, że w zasięgu drogi hamowania znajduje się sygnał „Stój” lub semafor, przed którym trzeba być gotowym do zatrzymania.
- Od 2 / Ot 2 / Os 2 wskazują, że semafor daje sygnał zezwalający na jazdę.
- Ot 3 uprzedza, że dalej pojawi się jazda z mniejszą prędkością, więc manewr hamowania trzeba zacząć wcześniej.
W praktyce tarcza ostrzegawcza robi coś bardzo ważnego: skraca czas reakcji bez skracania marginesu bezpieczeństwa. A gdy sygnał już został odczytany, na scenę wchodzą wskaźniki, które doprecyzowują resztę.

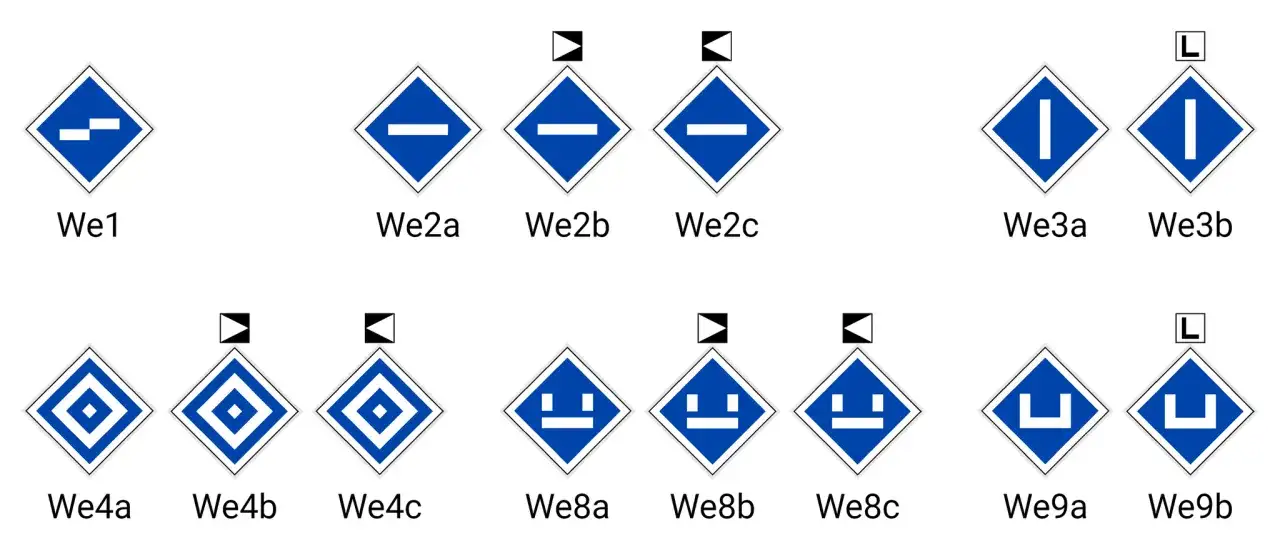

Wskaźniki dopowiadają to, czego semafor nie mówi wprost
Wskaźnik kolejowy to nie dekoracja przy torze, tylko element, który dopina komunikat do konkretnej sytuacji. Jeden wskaźnik może mówić o pantografie, inny o prędkości, jeszcze inny o końcu odcinka albo o sposobie prowadzenia jazdy na rozjazdach. To dlatego wskaźniki bywają mniej efektowne niż semafory, ale w ruchu są równie istotne.
| Grupa wskaźników | Po co są | Gdzie najczęściej się je spotyka |
|---|---|---|
| Zwrotnicowe | Prowadzą przez rozjazdy i układy torowe | Stacje, posterunki, miejsca złożonych przebiegów |
| Ogólnoeksploatacyjne | Informują o ograniczeniach lub parametrach ruchu | Szlak, stacja, wjazd do rejonu robót |
| Dotyczące sieci trakcyjnej | Mówią, kiedy opuścić lub podnieść pantograf | Odcinki zelektryfikowane, miejsca zmiany układu zasilania |
| ERTMS i ETCS | Współpracują z nowoczesnym sterowaniem ruchem | Linie i odcinki wyposażone w systemy cyfrowego nadzoru jazdy |
Przeczytaj również: Wskaźnik W24 - Co oznacza i jak go czytać?
Dlaczego wskaźniki są tak ważne na liniach o dużym natężeniu ruchu
Im więcej pociągów i im bardziej złożona infrastruktura, tym większa potrzeba doprecyzowania komunikatu. Semafor mówi „jedź”, ale wskaźnik może powiedzieć „jedź, ale przygotuj się na ograniczenie” albo „tu zmień sposób prowadzenia pojazdu trakcyjnego”. Właśnie dlatego system sygnalizacji nie stoi w miejscu: pojawiają się też nowe rozwiązania, które uprzedzają zmianę prędkości lub porządkują jazdę w rejonach trudnych eksploatacyjnie.
To prowadzi do kolejnego poziomu: oznaczeń na samych pociągach oraz przy przejazdach, gdzie sygnał dotyczy już nie tylko toru, ale też kontaktu kolei z otoczeniem.
Oznaczenia na pociągach i przy przejazdach też są częścią tego samego systemu
Na torze nie wszystko dotyczy infrastruktury w ścisłym sensie. Część komunikatów jest umieszczona na pojeździe albo na miejscu skrzyżowania z drogą, bo tam właśnie trzeba doprecyzować, gdzie jest czoło składu, gdzie kończy się pociąg albo kiedy ruch drogowy musi się zatrzymać. To bardzo praktyczna warstwa sygnalizacji, zwykle niedoceniana przez osoby patrzące na kolej z zewnątrz.
| Oznaczenie | Gdzie występuje | Znaczenie | Dlaczego jest istotne |
|---|---|---|---|
| Pc 1 | Na czole pociągu lub innego pojazdu kolejowego | Oznacza czoło składu w określonym układzie jazdy | Pomaga poprawnie identyfikować kierunek i pozycję pojazdu |
| Pc 5 | Na końcu pociągu | Oznacza koniec składu | Jest kluczowy dla kontroli długości i kompletności pociągu |
| D 7 | Przejazd kolejowo-drogowy | Sygnał „Stój” dla pojazdów drogowych | Zatrzymuje ruch drogowy przed miejscem zagrożenia |
| D 8 | Przejazd lub przejście | Informuje o obecności dróżnika przejazdowego | Pomaga kierowcom i pieszym odczytać, że miejsce jest obsługiwane na bieżąco |
Szczególnie przy przejazdach widać, że kolej działa w styku z drogą publiczną. Dróżnik nie tylko stoi w wyznaczonym miejscu, ale też używa tarczy, chorągiewki lub latarki sygnałowej, aby przekazać kierowcy jasny komunikat. To jeden z tych obszarów, w których sygnalizacja ma bardzo namacalny skutek: zatrzymuje ruch zanim dojdzie do konfliktu.
Łączność porządkuje wyjątki i sytuacje awaryjne
Na sprawnie działającej sieci to sygnał stacjonarny jest podstawą decyzji, ale gdy pojawia się awaria, manewry albo ograniczona widoczność, sama infrastruktura nie wystarcza. Wtedy do gry wchodzi łączność: radio, polecenia dyżurnego ruchu, potwierdzenia od pracowników terenowych i sygnały alarmowe. Bez tego system byłby sztywny, a kolej w praktyce musi reagować na rzeczywiste warunki na torach.
- Manewry wymagają precyzyjnego uzgadniania ruchu, bo skład często porusza się w ciasnym układzie torowym.
- Awarie urządzeń zmuszają do przejścia na procedury zastępcze, w których komunikat głosowy musi być jednoznaczny.
- Zła widoczność zwiększa znaczenie łączności, bo wzrokowo trudniej odczytać sygnał z odpowiedniej odległości.
- Sygnalizacja alarmowa służy do natychmiastowego wstrzymania działań w sytuacji zagrożenia życia, mienia lub bezpieczeństwa ruchu.
W praktyce łączność nie zastępuje semafora, tylko domyka decyzję operacyjną. Głos, radio i sygnał wzrokowy muszą ze sobą współgrać, inaczej pojawia się chaos komunikacyjny, a na kolei chaos bardzo szybko staje się problemem bezpieczeństwa. Najwięcej błędów bierze się jednak nie z braku sprzętu, lecz z błędnej interpretacji tego, co już stoi przy torze.
Najczęstsze błędy w interpretacji sygnałów przytorowych
Jeżeli obserwuję, gdzie ludzie najczęściej się mylą, to nie chodzi o brak wiedzy z podręcznika. Problemem jest raczej zbyt szybkie skojarzenie: jeden kolor, jedna tablica, jeden ruch ręką i już pojawia się błędny wniosek. Kolej nie działa tak prosto, bo każdy element trzeba czytać w kontekście całego układu sygnalizacyjnego.
- Mylenie wskaźnika z sygnałem nakazującym jazdę lub stop.
- Odczytywanie samego koloru bez patrzenia na układ świateł albo położenie tarczy.
- Traktowanie zielonego światła jak gwarancji pełnej prędkości, mimo że inny wskaźnik może ją ograniczać.
- Ignorowanie sygnału wątpliwego lub wygaszonego semafora świetlnego.
- Zakładanie, że rozwiązania z jednej linii działają identycznie wszędzie, choć na wyznaczonych odcinkach i bocznicach mogą obowiązywać odstępstwa.
Do tego dochodzi jeszcze jeden błąd, bardziej „ludzki” niż techniczny: patrzenie tylko na element najbliżej oka. Tymczasem na kolei znaczenie ma sekwencja informacji, a nie pojedynczy znak wyrwany z kontekstu. I właśnie dlatego warto zamknąć temat kilkoma rzeczami, które naprawdę pomagają czytać całość, a nie tylko fragment.
Co z tego wynika dla bezpieczeństwa i codziennej eksploatacji
Najlepiej działa prosta kolejność myślenia: najpierw semafor, potem wskaźnik, na końcu łączność. Taki porządek nie jest akademickim schematem, tylko praktycznym narzędziem, które zmniejsza ryzyko błędu w stresie, przy gorszej pogodzie albo podczas nietypowych manewrów. Właśnie dlatego system sygnalizacji kolejowej jest tak precyzyjny, a jednocześnie tak mocno oparty na powtarzalnych zasadach.
Jeśli mam zostawić jedną rzecz do zapamiętania, to tę: na kolei nic nie jest przypadkowe, a każdy komunikat ma swoje miejsce w większym układzie. Gdy czyta się sygnały, wskaźniki i oznaczenia razem, cała infrastruktura zaczyna mówić jednym, logicznym językiem.
