Na przejazdach kolejowo-drogowych najważniejsze decyzje zapadają jeszcze przed samymi torami. Właśnie dlatego słupki wskaźnikowe są tak istotne: porządkują odległość, pomagają ocenić moment zwolnienia i uzupełniają oznakowanie A-9/A-10 oraz sygnalizację przy przejeździe. W praktyce to prosty, ale bardzo skuteczny mechanizm ostrzegania, który łatwo przeoczyć, jeśli patrzy się tylko na zapory albo same szyny.
To oznakowanie pokazuje, jak szybko zbliżasz się do przejazdu
- To dodatkowe znaki pionowe grupy G, które informują o zbliżaniu się do przejazdu kolejowego.
- Układ trzech, dwóch i jednej kreski pokazuje stopniowe skracanie dystansu do torów.
- W standardowym rozwiązaniu G-1a stoi pod znakiem ostrzegawczym, G-1b na 2/3 odległości, a G-1c na 1/3.
- Gdy przejazd jest bardzo blisko, stosuje się tylko wariant z jedną kreską.
- Za ustawienie i czytelność odpowiada zarządca drogi, ale znaczenie praktyczne odczuwają wszyscy uczestnicy ruchu.
- To nie jest osobny system sterowania ruchem pociągów, tylko wizualna warstwa bezpieczeństwa dla użytkownika drogi.
Co te znaki mówią użytkownikowi drogi

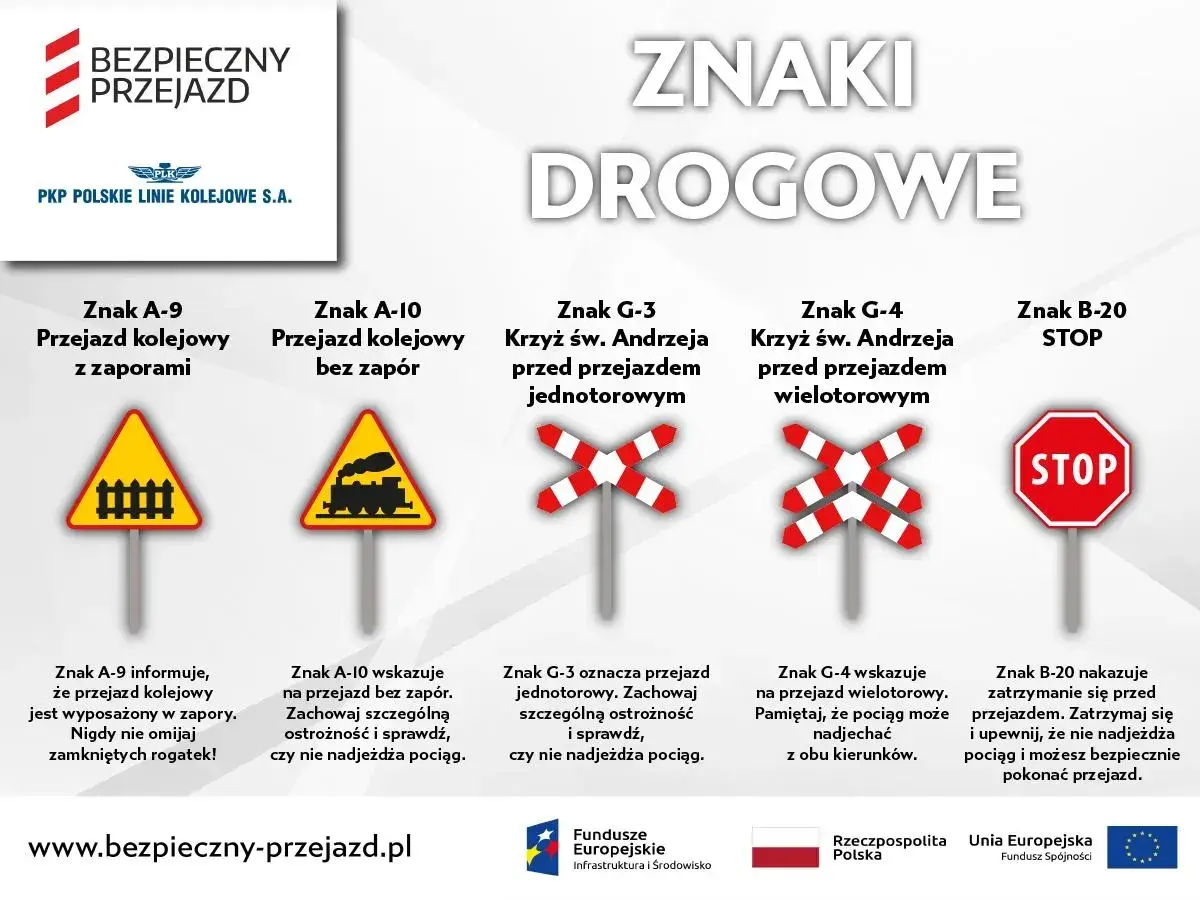

Patrzę na ten temat przede wszystkim przez pryzmat decyzji kierującego. Znak A-9 albo A-10 mówi: zbliżasz się do przejazdu kolejowego. Z kolei dodatkowe wskaźniki G-1 dopowiadają, ile czasu i ile miejsca zostaje na reakcję. To właśnie dlatego nie są ozdobą pobocza, tylko elementem bardzo praktycznej informacji drogowej.
W polskim układzie drogowym te znaki należą do grupy dodatkowych znaków pionowych przed przejazdami kolejowymi. Najprościej mówiąc: nie zatrzymują pociągu, nie sterują rogatkami i nie zastępują sygnalizatora, ale pomagają kierowcy, rowerzyście i pieszemu zrozumieć, że przejazd zbliża się etapami, a nie „nagle”.
To ważne zwłaszcza tam, gdzie tory przecinają drogę pod niekorzystnym kątem, widoczność jest ograniczona albo przejazd leży na trasie, którą użytkownicy pokonują codziennie. W takich miejscach łatwo o rutynę, a rutyna przy przejazdach kolejowych działa przeciw bezpieczeństwu. Dalej pokażę, jak czytać sam układ tych wskaźników i dlaczego ich rozmieszczenie nie jest przypadkowe.
Jak działają słupki wskaźnikowe przy przejazdach
Najczęściej spotyka się trzy podstawowe warianty po prawej stronie jezdni: G-1a z trzema kreskami, G-1b z dwiema kreskami i G-1c z jedną kreską. Po lewej stronie działają ich odpowiedniki G-1d, G-1e i G-1f. Sam układ jest prosty: im mniej kresek, tym bliżej do przejazdu.
| Znak | Gdzie jest ustawiany | Co oznacza w praktyce |
|---|---|---|
| G-1a | Bezpośrednio pod A-9 lub A-10 | To punkt startowy ostrzegania przed przejazdem |
| G-1b | Na 2/3 odległości od znaku ostrzegawczego do przejazdu | Jesteś już wyraźnie bliżej torów i trzeba utrzymać uwagę |
| G-1c | Na 1/3 odległości od znaku ostrzegawczego do przejazdu | Przejazd jest blisko i nie ma miejsca na rozproszenie |
| G-1d | Po lewej stronie jezdni | Lewe odpowiedniki dla tych samych sytuacji drogowych |
| G-1e | Po lewej stronie jezdni | Odpowiada G-1b, ale dla ruchu prowadzonego po lewej stronie |
| G-1f | Po lewej stronie jezdni | Odpowiada G-1c, czyli końcowej fazie dojazdu do przejazdu |
W sytuacjach, gdy znak ostrzegawczy trzeba ustawić bliżej niż standardowo, układ upraszcza się. Wtedy pod znakiem pojawia się wariant z dwiema kreskami, a jeden pasek trafia na połowę odległości. Jeśli przejazd jest już praktycznie „pod kołami”, zostaje tylko wskaźnik z jedną kreską pod znakiem ostrzegawczym. To drobna różnica formalna, ale dla kierowcy ma znaczenie ogromne, bo skraca pole manewru i wymusza wcześniejszą ocenę sytuacji.
Właśnie tu widać, że nie chodzi o dekorację. Ten prosty kod kreskowy działa jak czytelna skala odległości, którą można odczytać nawet wtedy, gdy prowadzący pojazd nie zna szczegółów przepisów. Następny krok to pytanie, po co ta informacja jest tak ważna w całym systemie bezpieczeństwa.
Dlaczego to ważny element sygnalizacji i łączności
W kolejowej infrastrukturze sygnalizacja kojarzy się zwykle z semaforami, tarczami, wskaźnikami albo urządzeniami przejazdowymi. Tutaj mamy coś bardziej podstawowego: wizualny komunikat dla człowieka. To nie jest łączność radiowa ani aktywne sterowanie ruchem pociągów, lecz najprostsza i jednocześnie bardzo skuteczna forma przekazania informacji o zagrożeniu.
Ja traktuję te znaki jako pierwszy poziom ostrzegania. Najpierw pojawia się informacja o samym przejeździe, potem kolejne wskaźniki porządkują dystans, a dopiero dalej kierujący widzi pełny zestaw zabezpieczeń: krzyże św. Andrzeja, rogatki, światła, dźwięk albo inne urządzenia przejazdowe. Dzięki temu użytkownik drogi nie trafia na torowisko „z zaskoczenia”, tylko dostaje serię komunikatów prowadzących go do decyzji o zwolnieniu lub zatrzymaniu.
To szczególnie ważne tam, gdzie przejazd nie ma pełnych zapór. W takim miejscu wskaźniki G-1 pomagają zbudować właściwy odruch jeszcze zanim pojawi się czerwone miganie lub sygnał akustyczny. Gdy sygnalizator już działa, nie ma dyskusji: czerwone światło i dźwięk oznaczają zakaz wjazdu. Właśnie dlatego te znaki nie konkurują z sygnalizacją, tylko ją poprzedzają i wzmacniają.
Gdzie ich rola jest największa
W praktyce najbardziej doceniam je na przejazdach, które mają ograniczoną czytelność. Chodzi o miejsca z łukiem drogi, słabą widocznością toru, drogą o wyższej prędkości albo przejazdem w terenie, gdzie kierowca widzi tory dopiero na ostatnim odcinku. Tam wskaźniki pozwalają zyskać kilka cennych sekund na decyzję.
- Na drogach poza zabudową, gdzie prędkość jest wyższa i reakcja musi nastąpić wcześniej.
- Na dojazdach do przejazdów bez rogatek, bo tam sama ocena dystansu ma większe znaczenie.
- Przy drogach o skomplikowanym przebiegu, gdzie tor przecina jezdnię pod ostrym kątem.
- W miejscach narażonych na zarastanie skrajni, bo zarośnięty znak traci połowę swojej wartości.
- Na trasach rowerowych i lokalnych, gdzie użytkownicy często jadą „na pamięć” i potrzebują prostego bodźca do zwolnienia.
Warto też pamiętać o stronie drogi. W polskich przepisach są osobne wersje dla prawej i lewej strony jezdni, więc sam kierunek ustawienia ma znaczenie. To nie jest detal techniczny dla projektanta bez wpływu na codzienność, bo błąd po złej stronie drogi może obniżyć czytelność całego oznakowania. A tam, gdzie mówimy o przejeździe kolejowym, czytelność jest ważniejsza niż estetyka.
Za ustawienie i czytelność odpowiada zarządca drogi, więc utrzymanie nie jest dodatkiem do projektu, tylko częścią obowiązku bezpieczeństwa. Jeśli coś jest zasłonięte albo źle ustawione, problem nie jest kosmetyczny. Chodzi o czas reakcji, a więc o realny margines bezpieczeństwa.
Do pełnego obrazu dochodzi jeszcze utrzymanie. Znaki mają być widoczne w dzień, po zmroku i w trudniejszych warunkach pogodowych, a więc muszą być czytelne, nieprzysłonięte i dobrze ustawione względem toru oraz jezdni. Jeśli ten warunek nie jest spełniony, nawet poprawny projekt przestaje działać tak, jak powinien. To prowadzi prosto do najczęstszych błędów, które widuje się w terenie.
Najczęstsze błędy przy ich odczycie i utrzymaniu
Najczęstszy błąd nie polega na tym, że ktoś nie zna symboli. Częściej problemem jest pośpiech i automatyzm. Kierujący widzi przejazd codziennie, więc zaczyna ufać pamięci bardziej niż znakowi. To złudzenie bywa groźne, bo sytuacja na torach zmienia się szybciej niż przyzwyczajenia uczestnika ruchu.
- Mylenie wskaźników z „ozdobnym” oznakowaniem bez znaczenia operacyjnego.
- Patrzenie tylko na rogatki, a nie na cały układ znaków przed przejazdem.
- Zakładanie, że brak pociągu w jednej chwili oznacza pełne bezpieczeństwo przejazdu.
- Ignorowanie faktu, że na części dróg stosuje się warianty lewej strony jezdni.
- Przesłanianie znaków przez roślinność, reklamy, śnieg lub źle zaparkowane pojazdy.
- Traktowanie odblaskowości jako dodatku, choć to ona decyduje o nocnej czytelności.
Konsekwencja jest prosta: późniejsza reakcja, krótsza droga hamowania „na decyzję” i większe ryzyko wjazdu na przejazd w złym momencie. Właśnie dlatego utrzymanie oznakowania nie jest poboczną sprawą administracyjną. To część bezpieczeństwa na równi z samą nawierzchnią przejazdu czy sprawnością urządzeń ostrzegawczych.
Jeżeli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: dobry przejazd kolejowy nie zaczyna się na szynach, tylko wcześniej, na dobrze ustawionym i czytelnym oznakowaniu. Dlatego ostatni krok to szybka lista rzeczy, które sam sprawdzam, gdy oceniam taki punkt na mapie lub w terenie.
Na co zwracam uwagę, gdy oceniam oznakowanie przejazdu
Najbardziej użyteczna jest krótka kontrola pięciu elementów. Jeśli one się zgadzają, wskaźniki faktycznie pomagają; jeśli nie, cała sekwencja ostrzegania traci sens.
- Czy widać pełny układ znaków od A-9 lub A-10 po kolejne wskaźniki.
- Czy oznakowanie jest ustawione po właściwej stronie drogi i nie kłóci się z organizacją ruchu.
- Czy znaki są czytelne z odległości, z której kierujący ma jeszcze czas zareagować.
- Czy nie zasłania ich roślinność, infrastruktura drogowa albo sezonowe zabrudzenia.
- Czy cały zestaw odpowiada rzeczywistej geometrii przejazdu, a nie tylko „papierowemu” projektowi.
Tak rozumiem praktyczne znaczenie tego elementu infrastruktury: to niewielki fragment oznakowania, ale bardzo mocno wpływa na zachowanie ludzi przed torami. Jeśli jest poprawnie zaprojektowany i utrzymany, pomaga uniknąć gwałtownych decyzji w ostatniej chwili. Jeśli jest nieczytelny albo źle ustawiony, przestaje chronić dokładnie wtedy, gdy powinien działać najlepiej.
