Radar kolejowy to w praktyce czujnik bezpieczeństwa, który ma wykryć przeszkodę na torze albo w strefie przejazdu, zanim sytuacja przerodzi się w incydent. Interesuje mnie tu nie gadżet, lecz element systemu bezpieczeństwa, który musi dogadać się z sygnalizacją i łącznością kolejową.
W tym artykule wyjaśniam, jak działa taka detekcja, gdzie ma sens, czym różni się od LiDAR-u i kamer oraz jakie ma ograniczenia. To ważne, bo sama obecność sensora nie poprawia bezpieczeństwa, jeśli nie ma z nim spójnej logiki reakcji.
Co warto wiedzieć na start
- To rozwiązanie jest projektowane jako czujnik bezpieczeństwa, a nie narzędzie do śledzenia pociągów dla pasażera.
- Najlepiej sprawdza się w punktach ryzyka: przejazdach, tunelach, pod wiaduktami, na nasypach i w strefach osuwisk.
- W kolei liczy się nie tylko wykrycie przeszkody, ale też to, czy alarm szybko trafia do SRK lub sterownika przejazdu.
- Radar ma przewagę w mgle, deszczu, śniegu i po zmroku, ale daje mniej szczegółów niż kamera.
- W kartach technicznych takich systemów często pojawiają się parametry rzędu SIL 4, reakcji około 3 sekund i detekcji obiektu od 60 cm średnicy.
Czym jest i co wykrywa
Najprościej mówiąc, chodzi o układ, który wysyła fale radiowe, odbiera ich odbicie i na tej podstawie ocenia, czy w wyznaczonej strefie pojawił się obiekt. W wersji stosowanej na kolei najczęściej mówimy o instalacji przytorowej, czyli o urządzeniu pracującym nad konkretnym miejscem, a nie o sensorze pokładowym na lokomotywie.
To rozróżnienie ma znaczenie. Taki system nie ma „patrzeć” na wszystko, tylko rozstrzygnąć jedno pytanie: czy tor albo przejazd jest wolny. Dla sygnalizacji to często ważniejsze niż sam obraz z kamery, bo decyzja musi być szybka i jednoznaczna.
W praktyce radar może reagować na pojazd, rower, element infrastruktury, spadnięty ładunek, gruz albo większą przeszkodę na torze. Drobne przedmioty bywają już trudniejsze, dlatego o skuteczności decyduje nie nazwa czujnika, tylko konfiguracja strefy, wielkość obiektu i logika alarmowa.
Ja widzę tu jeden kluczowy fakt: w kolei nie kupuje się samego „widzenia”, tylko gotowość do bezpiecznej reakcji. I właśnie dlatego następny krok jest ważniejszy niż sam pomiar.
Jak łączy się z sygnalizacją i łącznością
W dobrze zaprojektowanym układzie radar nie działa sam. Najpierw obserwuje zdefiniowaną strefę, potem filtruje zakłócenia, a dopiero później przekazuje stan do sterownika, który decyduje, czy trzeba uruchomić alarm, zatrzymać ruch albo utrzymać zamknięcie przejazdu.
Ta sekwencja jest ważniejsza niż sam czujnik, bo w kolei liczy się łańcuch od detekcji do działania. Łączność nie służy tu do rozmów, tylko do przekazania wiarygodnego sygnału do systemu sterowania ruchem kolejowym albo do lokalnego układu przejazdowego.
- Sensor wysyła fale i analizuje odbicia z wyznaczonego obszaru.
- Jednostka sterująca odróżnia obiekt od tła, drgań, opadów i elementów stałych.
- Jeśli przeszkoda utrzymuje się w strefie, system generuje alarm dla sygnalizacji.
- W zależności od projektu może to oznaczać ostrzeżenie, blokadę przejazdu, przekazanie komunikatu do dyżurnego ruchu albo uruchomienie procedury awaryjnej.
W gotowych rozwiązaniach spotyka się różne interfejsy: wyjścia przekaźnikowe, RS485, połączenie do szafy sterowniczej, a także transmisję do jednostki zdalnej przez LAN albo GSM-R. Z mojego punktu widzenia to właśnie integracja decyduje, czy technologia jest realnym elementem bezpieczeństwa, czy tylko kolejnym urządzeniem „na pokaz”.
Jeśli w układzie komunikacji zabraknie logiki fail-safe, czyli bezpiecznego zachowania przy awarii, cały projekt traci sens. Dlatego przy kolei nie wystarcza pytanie „czy sensor wykrywa”, trzeba jeszcze zapytać „co zrobi reszta systemu, gdy detekcja nastąpi”.
Gdzie radar kolejowy ma największy sens
Najlepsze efekty daje tam, gdzie przeszkoda pojawia się nagle, a konsekwencje są duże. Nie wszędzie trzeba stawiać radar, ale są miejsca, w których jego zalety naprawdę się bronią.
| Miejsce | Jakie ryzyko obsługuje | Dlaczego radar pomaga | Na co uważać |
|---|---|---|---|

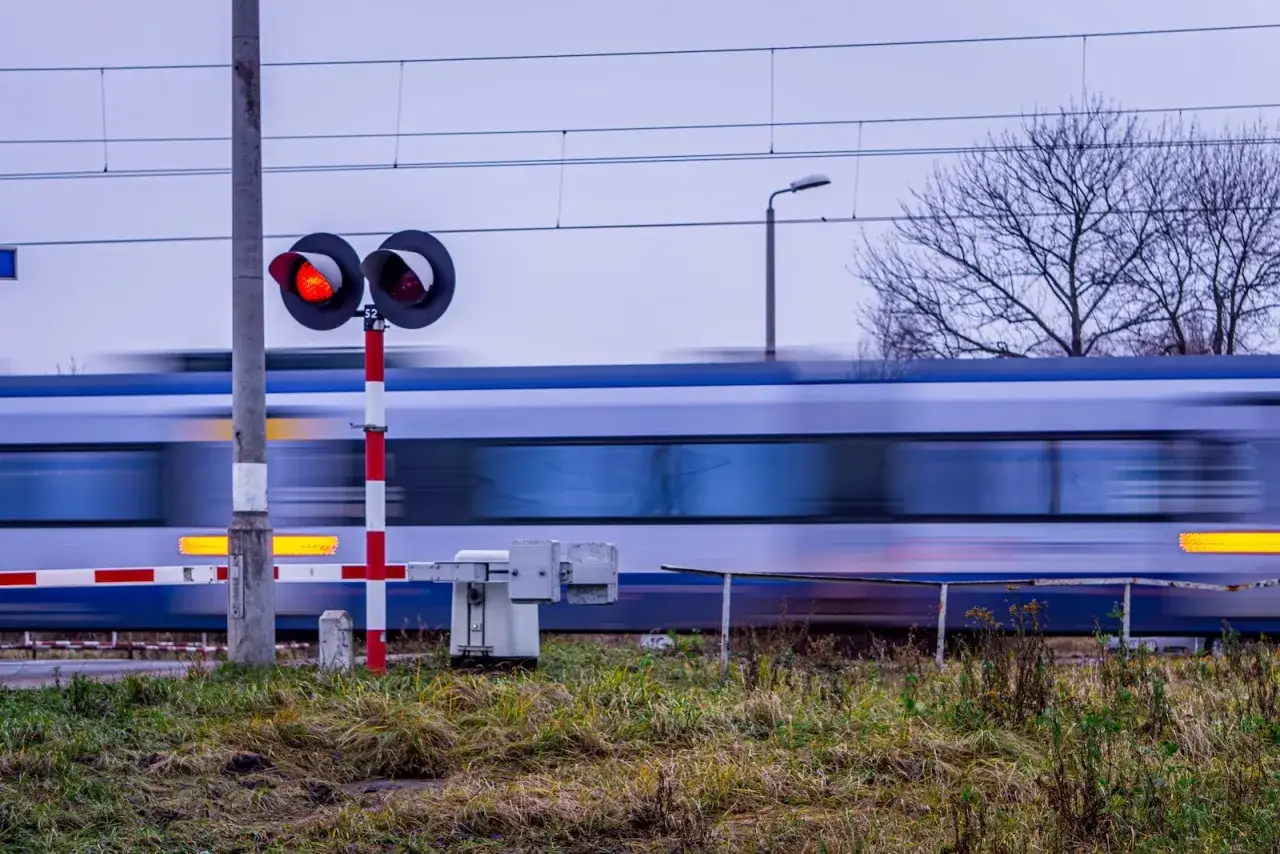

| Przejazd kolejowo-drogowy | Pojazd lub człowiek w strefie przejazdu | Reaguje szybko i działa także przy słabej widoczności | Strefa detekcji musi być bardzo precyzyjnie ustawiona |
| Portal tunelu | Obiekt wtargnięty do toru lub zablokowanie wlotu | Nie potrzebuje światła i dobrze znosi warunki pogodowe | Geometria tunelu może tworzyć odbicia i fałszywe sygnały |
| Wiadukt, nasyp, strefa osuwiskowa | Kamienie, gruz, elementy spadające na tor | Szybko wykrywa nagłą zmianę w chronionej strefie | Trzeba dobrze odciąć obiekty z tła, które nie są zagrożeniem |
| Linia o ograniczonej widoczności | Przeszkoda niewidoczna dla człowieka lub kamery | Pomaga tam, gdzie optyka zawodzi w mgle, deszczu lub śniegu | Sama detekcja nie wystarczy bez jasnej procedury reakcji |
| Odcinek o krótkim czasie reakcji | Każda przeszkoda wymagająca natychmiastowej decyzji | Wysoka szybkość reakcji ma znaczenie przy dużych prędkościach | Nie można opóźniać alarmu nadmiernym filtrowaniem |
W praktyce patrzę na to tak: jeśli lokalizacja ma wyraźny punkt ryzyka, radar jest sensowny. Jeśli zagrożenie jest rozproszone i wymaga identyfikacji szczegółów, sam czujnik bywa za mało „opisowy”, więc lepiej myśleć o układzie hybrydowym. To naturalnie prowadzi do porównania z innymi technologiami.
Jak wypada na tle LiDAR-u i kamer
Najuczciwsze podejście nie polega na szukaniu jednego zwycięzcy. W kolei bardzo często wygrywa zestaw, w którym jedna technologia wykrywa, druga potwierdza, a trzecia dokumentuje zdarzenie.
| Technologia | Mocna strona | Słabsza strona | Najlepsze zastosowanie |
|---|---|---|---|
| Radar | Odporność na pogodę i szybka reakcja | Mniej szczegółów o kształcie obiektu | Wstępne wykrycie przeszkody i uruchomienie alarmu |
| LiDAR | Bardzo dobra dokładność przestrzenna | Wrażliwość na warunki środowiskowe i zabrudzenie optyki | Dokładniejsze rozpoznanie obiektu, także w strefie przejazdu |
| Kamera | Najlepsza do weryfikacji i analizy zdarzenia | Zależy od światła, mgły, deszczu i kąta widzenia | Nadzór operatorski i materiał dowodowy |
To dobry wzorzec myślenia: radar do wykrycia, LiDAR do dokładniejszego rozpoznania, kamera do weryfikacji. Właśnie takie połączenie daje najwięcej spokoju projektantowi i dyżurnemu ruchu, bo każdy element robi to, w czym jest najlepszy.
Ja zwykle polecam myślenie warstwowe. Radar daje sygnał bezpieczeństwa, kamera pozwala sprawdzić, co się dzieje, a system sterowania podejmuje decyzję. Taki układ jest mniej efektowny marketingowo, ale zwykle znacznie lepszy operacyjnie.Co ogranicza skuteczność i gdzie łatwo popełnić błąd
Najczęstszy błąd? Założenie, że sama instalacja sensora rozwiązuje problem. W praktyce największe kłopoty biorą się nie z zasady działania, tylko z konfiguracji, utrzymania i sposobu reakcji na alarm.
- Zbyt szeroka strefa detekcji zwiększa liczbę fałszywych alarmów.
- Zbyt agresywne filtrowanie może z kolei „zgubić” realną przeszkodę.
- Metalowe elementy infrastruktury potrafią tworzyć odbicia, które trzeba uwzględnić w projekcie.
- Warunki graniczne, takie jak deszcz ze śniegiem, błoto pośniegowe czy silny wiatr, powinny być testowane, a nie zakładane z góry.
- System musi umieć odróżnić obiekt od samego pociągu, inaczej alarm będzie bezużyteczny.
- Brak procedury utrzymania i testów funkcjonalnych obniża wiarygodność całego układu.
W dokumentacji komercyjnych systemów często pojawiają się parametry rzędu SIL 4, MTBF powyżej 10 lat, reakcja około 3 sekund czy detekcja obiektu o średnicy 60 cm. Dla mnie to nie są ozdobniki reklamowe, tylko sygnał, że projektanci próbują udowodnić przydatność rozwiązania jako elementu bezpieczeństwa, a nie zwykłego czujnika peryferyjnego.
Najważniejsze jest jednak coś jeszcze: jeśli system ma działać w kolei, musi być odporny nie tylko na pogodę, ale też na złą decyzję projektową. Dlatego alarm, diagnostyka i integracja są równie ważne jak sam radar.
Kiedy ta technologia naprawdę poprawia bezpieczeństwo
Najbardziej przekonuje mnie tam, gdzie ryzyko jest punktowe, ale koszt błędu bardzo wysoki. Wtedy szybka detekcja przeszkody i automatyczna reakcja mają większą wartość niż rozbudowany opis zdarzenia.
Jeśli miałbym wskazać trzy warunki, od których zacząłbym ocenę sensu wdrożenia, byłyby to: jasno zdefiniowana strefa ryzyka, pewne wpięcie w sygnalizację oraz procedura, która mówi, co robi system po alarmie. Bez tego nawet dobry sensor zostaje pojedynczym urządzeniem, a nie częścią bezpieczeństwa.
W polskich warunkach najlepiej bronią się wdrożenia punktowe: przejazdy, tunele, odcinki narażone na osuwiska i miejsca o słabej widoczności. Gdy trzeba objąć bardzo małe obiekty albo jednocześnie prowadzić obserwację szerokiego obszaru, rozsądniej jest dołożyć LiDAR albo kamerę niż oczekiwać cudów od jednego czujnika.
Jeżeli miałbym streścić cały temat jednym zdaniem, powiedziałbym tak: to rozwiązanie działa wtedy, gdy detekcja, łączność i sygnalizacja tworzą jeden spójny łańcuch reakcji. Właśnie tam radar przestaje być ciekawostką techniczną, a staje się realnym narzędziem ochrony ruchu kolejowego.
