To urządzenie stoi w samym środku kolejowej logiki bezpieczeństwa: pilnuje, by pociągi nie dostały zgody na jazdę wtedy, gdy tor nie jest jeszcze wolny. W tym tekście wyjaśniam, czym jest aparat blokowy, jak współpracuje z semaforami i dlaczego nadal ma znaczenie tam, gdzie o ruchu decydują nie tylko sygnały, lecz także kolejność uzgodnień między posterunkami. Zobaczysz też, jak czytać jego stan, jakie ma odmiany i gdzie dziś spotyka się go najczęściej.
Najważniejsze informacje o urządzeniu blokowym
- To element sterowania ruchem kolejowym, który wymusza bezpieczną kolejność decyzji między sąsiednimi posterunkami.
- Jego podstawowe zadanie to ochrona odstępu blokowego, czyli odcinka toru, na którym nie powinny znaleźć się dwa pociągi jednocześnie.
- W praktyce współpracuje z semaforami, klawiszami blokowymi, okienkami sygnalizacyjnymi i zabezpieczeniami mechanicznymi.
- Na starszych liniach i w zachowanych nastawniach nadal można spotkać rozwiązania elektromechaniczne, a w muzeach także historyczne wersje z wieloma okienkami.
- W nowocześniejszych układach jego funkcję przejmują systemy elektroniczne, obwody torowe i czujniki zajętości.
Czym jest urządzenie blokowe i co naprawdę zabezpiecza
Patrzę na to rozwiązanie przede wszystkim jak na mechanizm, który wymusza porządek decyzji, a nie jak na zwykły panel z lampkami. W sterowaniu ruchem kolejowym nie chodzi tylko o to, żeby coś „pokazać”, ale o to, by nie dało się pominąć kluczowego sprawdzenia: czy poprzedni pociąg rzeczywiście opuścił dany odcinek. Właśnie temu służy aparat blokowy w sensie funkcjonalnym.
Najprościej rzecz ujmując, ten układ pilnuje odstępu blokowego. To odcinek toru między punktami kontrolnymi, na którym w danej chwili powinien znajdować się tylko jeden pociąg. Dzięki temu ruch nie opiera się na pamięci, domyśle ani „wydaje mi się”, lecz na potwierdzeniu stanu toru i uzgodnieniu między posterunkami. W praktyce to jeden z fundamentów bezpiecznego prowadzenia ruchu na szlaku i na stacji.
Warto też rozróżnić dwie rzeczy: sam sygnał na semaforze i logikę blokady. Semafor mówi maszynistom, czy wolno jechać, ale to urządzenie blokowe sprawia, że taki sygnał w ogóle może zostać podany. Bez tej zależności cały układ byłby znacznie mniej odporny na błąd obsługi.
Od tego miejsca naturalnie przechodzimy do pytania ważniejszego dla praktyki: jak dokładnie wygląda taki proces między dwiema nastawniami albo posterunkami.
Jak działa w praktyce między sąsiednimi posterunkami
Mechanika działania jest prosta tylko z pozoru. W rzeczywistości chodzi o serię uzgodnień, które muszą nastąpić we właściwej kolejności. Jak podaje PKP PLK, w półsamoczynnej blokadzie liniowej następny pociąg można wyprawić dopiero po potwierdzeniu, że poprzedni w całości opuścił odcinek. To bardzo dobra definicja praktyczna: nie wystarcza przypuszczenie, potrzebne jest potwierdzenie.
- Posterunek wysyłający sprawdza, czy tor i przebieg są gotowe do wyprawienia pociągu.
- Sąsiedni posterunek przekazuje zgodę albo potwierdzenie stanu odcinka.
- Układ blokowy uniemożliwia podanie sprzecznej informacji lub zbyt wczesne zwolnienie drogi.
- Dopiero po przejeździe i zwolnieniu toru następuje odblokowanie kolejnej relacji.
Właśnie ta kolejność ma największe znaczenie. Gdyby operator mógł ją łatwo skrócić, cały system traciłby sens. Dobrze zaprojektowana blokada nie ufa intuicji obsługi, tylko wymusza, by jedno zdarzenie wynikało z drugiego. Z punktu widzenia bezpieczeństwa to ważniejsze niż sama szybkość obsługi.
Na liniach o prostszej infrastrukturze ruchu taki mechanizm jest szczególnie cenny, bo nie wszystko można tam „nadrobić” automatyzacją. Tam, gdzie nie ma pełnej cyfryzacji, blokada nadal pozostaje realnym narzędziem porządkującym ruch, a nie reliktem z muzeum.
Jakie odmiany spotyka się w praktyce

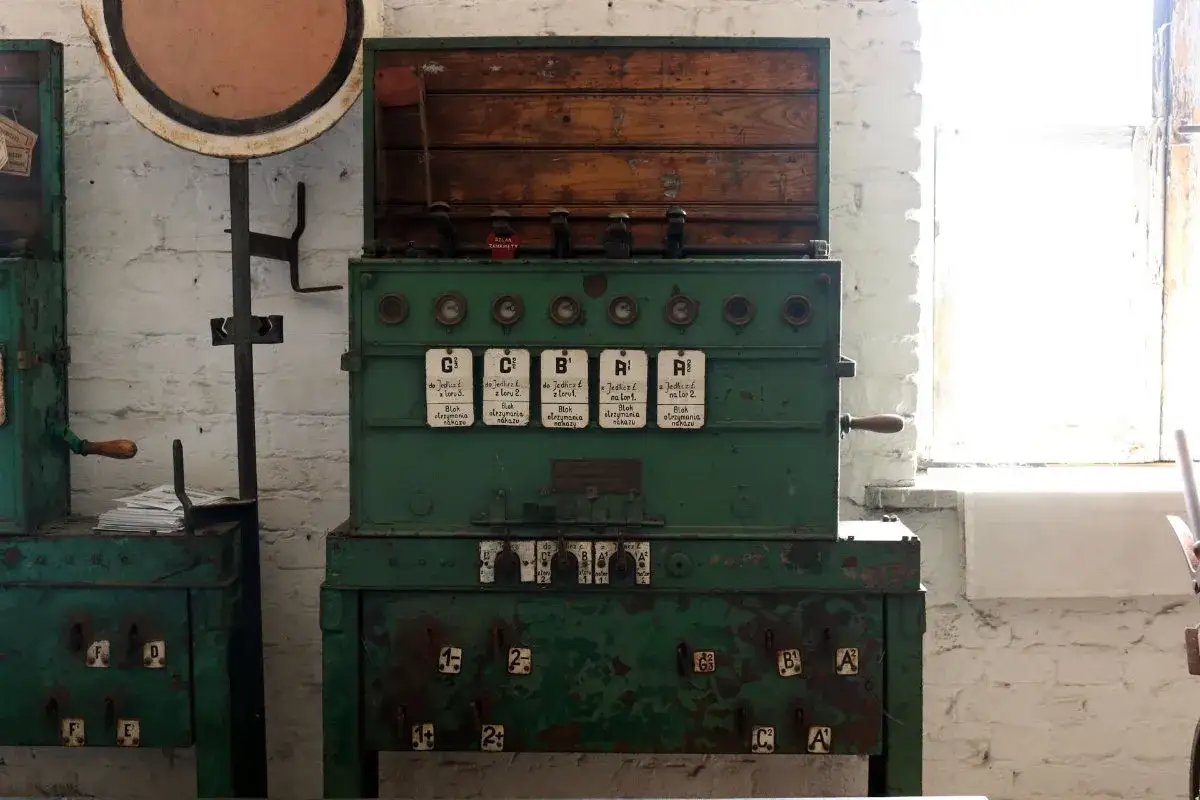

W zachowanych egzemplarzach aparatury blokowej spotyka się rozwiązania o różnej liczbie okienek, na przykład 3-, 4-, 12- i 16-okienkowe. To dobry sygnał, że nie ma tu jednego „standardowego” wyglądu dla wszystkich miejsc i epok. Liczba okienek zwykle wynikała z liczby zależności, które trzeba było kontrolować na danym posterunku.
| Odmiana | Gdzie ma sens | Co robi | Co daje w praktyce |
|---|---|---|---|
| Stacyjna | W obrębie stacji i jej przebiegów | Uzależnia wyprawienie pociągu od stanu zwrotnic, semaforów i blokad | Porządkuje decyzje w miejscu, gdzie ruch jest najbardziej złożony |
| Liniowa półsamoczynna | Między sąsiednimi posterunkami na szlaku | Potwierdza, że poprzedni skład opuścił odstęp blokowy | Zmniejsza ryzyko wpuszczenia drugiego pociągu na ten sam odcinek |
| Samoczynna | Na bardziej zautomatyzowanych liniach | Opiera kontrolę zajętości na urządzeniach torowych i automatyce | Przyspiesza prowadzenie ruchu i odciąża obsługę |
Ta różnorodność ma znaczenie praktyczne. Inaczej wygląda obsługa małej nastawni z prostą relacją, a inaczej posterunku, który musi uwzględniać kilka torów, kierunków i przebiegów jednocześnie. Z mojego punktu widzenia właśnie tu najlepiej widać, że urządzenie blokowe nie jest ozdobą techniczną, tylko narzędziem dopasowanym do konkretnego układu ruchowego.
W tle pozostaje jeszcze pytanie, z czego składa się taki układ i jak operator rozumie jego stan bez zgadywania.
Z czego składa się stanowisko i jak odczytuje się jego stan
W praktyce nie patrzę na to jako na jeden panel, tylko jako na zestaw zależności. Dopiero gdy widzisz całość, sens mają pojedyncze okienka, klawisze i zabezpieczenia. Sama kontrolka niewiele powie, jeśli nie rozumiesz, co ją poprzedza i co za nią stoi.
Okienka blokowe
Okienka pokazują stan konkretnego bloku albo zależności. Ich rola jest prosta: mają szybko dać informację, czy dany odcinek, przebieg albo uprawnienie jest zablokowane, zwolnione czy oczekuje na dalszy krok. To właśnie na tym poziomie najłatwiej popełnić błąd, jeśli ktoś czyta tylko pojedynczy wskaźnik, a nie całą logikę układu.
Klawisze i dźwignie
Klawisze blokowe i powiązane elementy sterujące służą do wykonania właściwej operacji w odpowiedniej kolejności. W starszych nastawniach ich układ był bardzo czytelny mechanicznie: nie dało się łatwo „przeskoczyć” procedury. I dobrze, bo w kolei właśnie taka twarda kolejność najczęściej robi różnicę między ruchem bezpiecznym a ryzykownym.
Przeczytaj również: Łączność radiowa w kolei - Klucz do bezpieczeństwa?
Zastawki i blokady pomocnicze
Te elementy dbają o to, żeby stan układu nie zmienił się przypadkowo. Mówiąc praktycznie, chronią przed nieuprawnionym odblokowaniem albo zbyt wczesnym podaniem sygnału. W starszych systemach to właśnie te mechaniczne uzależnienia były najważniejszym gwarantem, że obsługa nie pominie krytycznego sprawdzenia.
Gdy zestawisz ze sobą okienka, klawisze i blokady pomocnicze, widać wyraźnie, że to nie jest urządzenie „do patrzenia”, tylko do wymuszania procedury. I to prowadzi do kolejnego pytania: gdzie takie rozwiązania nadal są potrzebne, skoro większość nowych linii wygląda już inaczej.
Gdzie nadal pracuje, a gdzie ustępuje elektronice
Najczęściej spotkasz je w starszych nastawniach, na posterunkach odstępowych, na liniach o prostszej organizacji ruchu oraz tam, gdzie modernizacja nie objęła jeszcze całego odcinka. Czasem takie wyposażenie pozostaje w codziennej eksploatacji, a czasem trafia do muzeum lub izby tradycji. W obu przypadkach pokazuje to samo: jak kolej potrafiła porządkować ruch, zanim cyfrowe interfejsy przejęły większość zadań.

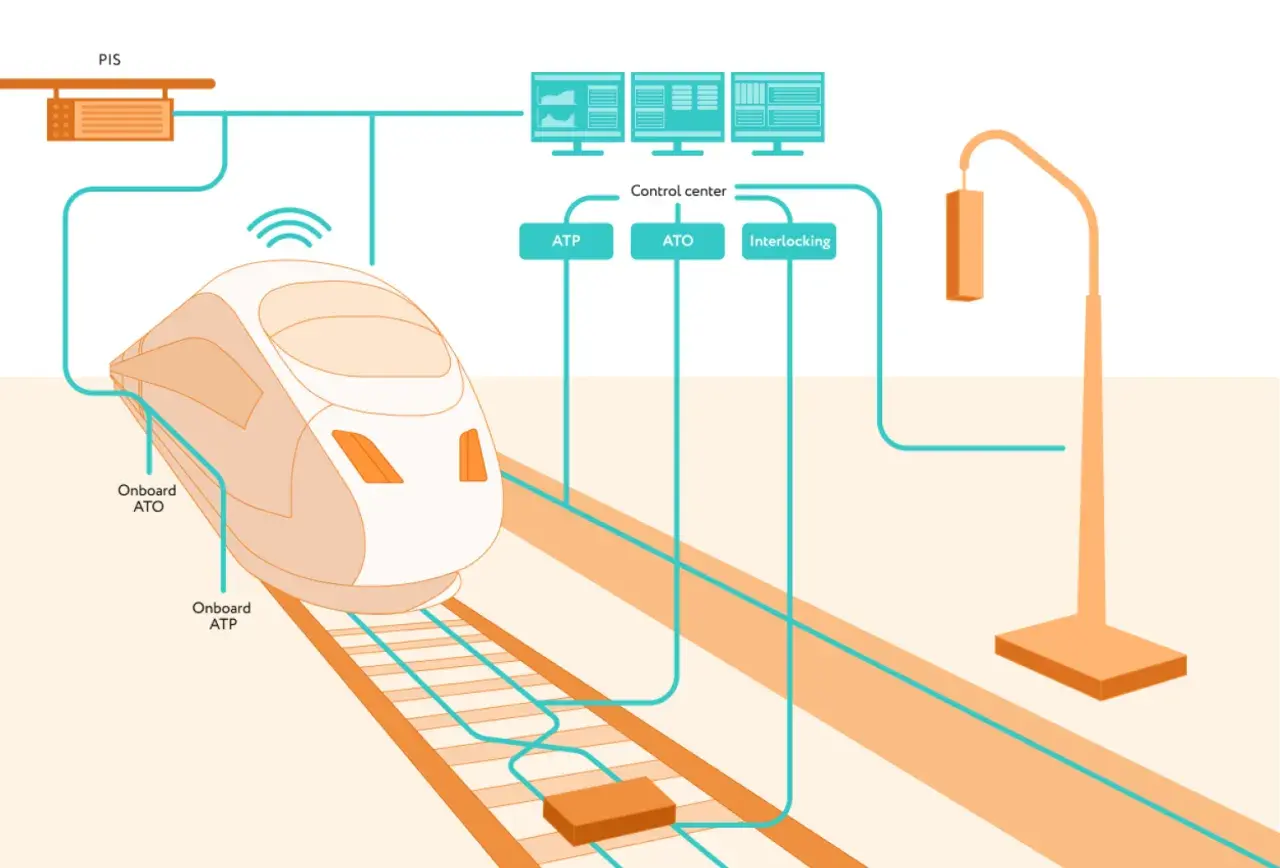

- Obwody torowe i czujniki osi przejmują dziś kontrolę zajętości toru.
- Komputerowe nastawnice zastępują część zależności mechanicznych czy elektromechanicznych.
- Samoczynne blokady liniowe pozwalają prowadzić ruch bardziej płynnie i z mniejszą liczbą ręcznych uzgodnień.
To nie znaczy, że starsze rozwiązanie stało się zbędne. Raczej zmieniło miejsce w ekosystemie kolei: z podstawowego narzędzia eksploatacyjnego stało się tam, gdzie to potrzebne, elementem nadal czynnym, a tam gdzie nie, ważnym punktem odniesienia dla szkolenia i utrzymania wiedzy technicznej.
Najczęstsze nieporozumienia przy ocenie tego rozwiązania
Największy błąd polega na traktowaniu go jak zwykłego wskaźnika. To nie jest dekoracyjna tablica ani samodzielny sygnał dla maszynisty. Jego rola polega na tym, że wiąże ze sobą decyzję, stan toru i zgodę na ruch.
- Nie zastępuje semafora, tylko pomaga ustalić, czy semafor może wyświetlić właściwy sygnał.
- Nie działa w oderwaniu od kontroli zajętości toru.
- Nie daje „wolnej ręki” do jazdy tylko dlatego, że jedno okienko wygląda poprawnie.
- W razie usterki ruch zwykle przechodzi w tryb bardziej zachowawczy, a nie w tryb swobodny.
- W starszych układach wymaga od obsługi większej dyscypliny, bo mniej rzeczy dzieje się automatycznie.
W praktyce to bardzo uczciwe urządzenie: jeśli coś jest nie tak, ono ma to pokazać albo zablokować, a nie „jakoś przejść”. Dlatego przy ocenie całego układu nie wolno patrzeć wyłącznie na wygodę obsługi; ważniejsze jest to, czy system nadal potrafi wymusić poprawną kolejność działań.
Dlaczego ten układ wciąż mówi dużo o bezpieczeństwie kolei
Z mojego punktu widzenia największa wartość tego rozwiązania polega na tym, że pokazuje podstawową zasadę kolei: najpierw potwierdzenie, potem sygnał, a dopiero na końcu przejazd. To prosta logika, ale właśnie ona od dziesięcioleci chroni ruch przed najgroźniejszym błędem, czyli zbyt wczesnym wyprawieniem kolejnego pociągu.
Jeśli patrzysz na starą nastawnię, zwróć uwagę nie na sam wygląd urządzenia, ale na relację między okienkami, klawiszami i semaforami. Właśnie tam kryje się cała praktyka sygnalizacji i łączności: nie w jednym przełączniku, lecz w dobrze zamkniętym łańcuchu zależności. I to jest rzecz, która w kolei nadal nie traci znaczenia.
