Na stacji kolejowej bezpieczeństwo zależy nie tylko od semaforów, ale też od tego, czy urządzenia różnych nastawni nie pozwolą sobie nawzajem wejść sobie w drogę. Właśnie temu służy blokada stacyjna: porządkuje wydawanie zgód, zamykanie przebiegów i zwalnianie torów tak, aby jeden ruch nie zderzył się z drugim. W tym tekście pokazuję, jak działa ten układ, jak łączy się z sygnalizacją i łącznością oraz na co zwraca się uwagę przy eksploatacji i modernizacji.
Najważniejsze fakty o zabezpieczeniu przebiegów na stacji
- Układ blokadowy uzależnia decyzje między nastawniami, więc jedna strona nie wyprawi pociągu bez potwierdzenia drugiej.
- W praktyce chodzi o jednoznaczne wydanie zgody lub nakazu, a potem o jego zwolnienie po przejeździe.
- Przy sprawnym działaniu część czynności prowadzi się w skróconym zakresie, a przy trybie awaryjnym rośnie rola łączności telefonicznej i książki przebiegów.
- Rozwiązanie stosuje się przede wszystkim tam, gdzie ruch stacyjny jest bardziej złożony i każdy konflikt przebiegów ma realne znaczenie dla bezpieczeństwa.
- W nowoczesnych urządzeniach logika bezpieczeństwa tej funkcji jest projektowana na poziomie SIL4, ale zasada pozostaje ta sama.
Czym jest mechanizm uzależniający przebiegi między nastawniami
Jeżeli stacja jest podzielona na okręgi nastawcze, ruch trzeba uzależnić tak, żeby jedna nastawnia nie mogła otworzyć przebiegu w konflikcie z drugą. Taki układ spina ze sobą semafory, zwrotnice, wykolejnice i logikę zgód, dzięki czemu przebieg powstaje tylko wtedy, gdy wszystkie warunki są spełnione. Nie jest to więc tylko „blokada” w potocznym sensie, ale system kontroli kolejności decyzji.
Instrukcja PLK Ie-4 wskazuje, że taki mechanizm stosuje się na wszystkich stacjach linii magistralnych, pierwszorzędnych i drugorzędnych, a na liniach miejscowych tylko tam, gdzie jest to uzasadnione. To dobrze pokazuje, że nie chodzi o ozdobnik techniczny, ale o podstawowy element porządku ruchu tam, gdzie liczba konfliktów rośnie.
- Nastawnia dysponująca wydaje zgodę lub nakaz dla konkretnego przebiegu.
- Nastawnia wykonawcza przygotowuje drogę przebiegu i realizuje lokalne czynności.
- Przebieg to konkretny wariant przejazdu przez stację, z przypisanymi rozjazdami i semaforem.
- Zamknięcie oznacza fizyczne i logiczne zabezpieczenie zwrotnic oraz elementów, których nie wolno już przestawiać.
Kiedy już wiadomo, co jest zabezpieczane, warto zobaczyć, jak taki układ działa krok po kroku.
Jak przebiega wymiana zgody i nakazu w praktyce
Najlepiej zrozumieć to na sekwencji: najpierw pada żądanie, potem zgoda lub nakaz, następnie układ zamyka trasę i dopiero wtedy semafor może pokazać sygnał zezwalający. Dla osoby spoza srk brzmi to formalnie, ale właśnie ta formalność usuwa przypadkowość z ruchu stacyjnego. Ja patrzę na ten proces jak na zestaw małych, ale bardzo konsekwentnych blokad bezpieczeństwa.
| Etap | Kto działa | Co się dzieje | Dlaczego to ważne |
|---|---|---|---|
| Żądanie przebiegu | Posterunek, który chce wyprawić pociąg | Składa prośbę o przygotowanie drogi | Nie ma samowolnego otwarcia trasy |
| Danie zgody lub nakazu | Posterunek nadrzędny | Po sprawdzeniu warunków wydaje pozwolenie | Jedna droga dostaje priorytet, pozostałe zostają wstrzymane |
| Ustawienie drogi | Obsługa urządzeń srk | Zwrotnice i wykolejnice przechodzą do właściwego położenia | Konflikt przebiegów zostaje usunięty |
| Podanie sygnału | Semafor | Pojawia się sygnał zezwalający | Maszynista dostaje jednoznaczny komunikat |
| Przejazd i zwolnienie | Układ kontrolny | Po opuszczeniu odcinków przebieg się zwalnia | Można bezpiecznie uruchomić kolejny ruch |
W praktyce nakaz lub zgoda mogą zostać wykorzystane tylko jeden raz, a ich zwrot jest możliwy dopiero po zwolnieniu przebiegu. Jeżeli trzeba doraźnie uchylić zamknięcie zwrotnicy albo wykolejnicy, czynność powinna zostać zarejestrowana, bo bez śladu operacyjnego szybko robi się bałagan w odpowiedzialności. Gdy ta sekwencja działa, semafory i łączność zaczynają tworzyć jedną całość, a nie dwa osobne światy.

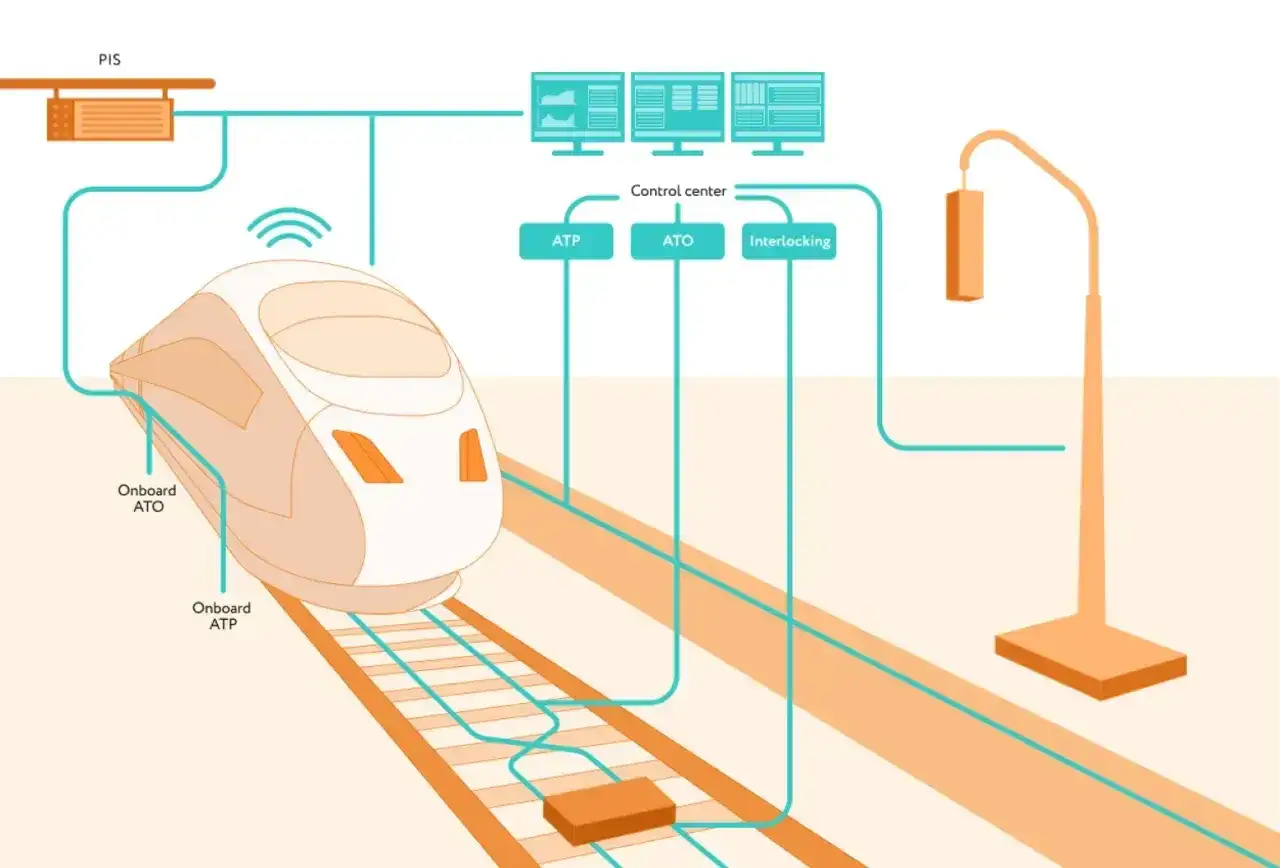

Jak współpracuje z sygnalizacją i łącznością
Na styku sygnalizacji i łączności widać prawdziwą wartość tego układu. Semafor nie powinien pokazywać sygnału zezwalającego tylko dlatego, że ktoś chce wyprawić pociąg; musi jeszcze istnieć potwierdzony stan drogi przebiegu i zgodna decyzja posterunków. Jeżeli przy nastawianiu drogi bierze udział druga nastawnia, jej zgoda też jest warunkiem uruchomienia sygnału.
W aktualnej instrukcji Ir-1 widać to bardzo wyraźnie: przy sprawnie działającej blokadzie stacyjnej nastawniczy prowadzi książkę przebiegów w skróconym zakresie, a po przejściu na tryb telefoniczny zakres obowiązków rośnie. To nie jest detal kancelaryjny, tylko odbicie realnej zmiany w organizacji ruchu. Gdy automatyka trzyma porządek, człowiek zapisuje mniej; gdy trzeba przejść na komunikację głosową, zapis i potwierdzenia stają się ważniejsze niż zwykle.
W nowoczesnych urządzeniach logika zgody i nakazu jest projektowana jako funkcja bezpieczeństwa na poziomie SIL4, a system rejestruje zdarzenia i pilnuje zwolnień. Jeśli semafor nie może wrócić do położenia zasadniczego, wchodzi tryb awaryjny: sygnał zastępczy, rozkaz pisemny albo dodatkowe powiadomienie drużyn pociągowych. Dla mnie to właśnie jest zdrowy model współpracy: sygnalizacja prowadzi ruch, łączność go dopina, a automatyka pilnuje, żeby nikt nie skrócił sobie drogi.
Kiedy znamy już ten układ współpracy, trzeba jeszcze odpowiedzieć na pytanie, kiedy działa on jako podstawa ruchu, a kiedy tylko jako wsparcie.
Kiedy układ działa podstawowo, a kiedy tylko pomocniczo
Najważniejsze rozróżnienie jest proste: czy układ jest podstawą prowadzenia ruchu, czy działa pomocniczo. W pierwszym wariancie część kontroli przejmuje automatyka, a personel wykonuje mniej ręcznych potwierdzeń. W drugim człowiek robi więcej telefonicznych uzgodnień, więcej wpisów i więcej kontroli po swojej stronie.
Z mojej perspektywy to rozróżnienie nie jest formalnością. Kiedy system pracuje pomocniczo, na pierwszy plan wychodzą czas reakcji, jakość łączności i dyscyplina zapisów, a więc obszary, które zwykle najszybciej psują się w realnym ruchu. Na dużej stacji taki tryb bywa konieczny, ale nigdy nie jest komfortowy.
- Tryb podstawowy oznacza więcej automatycznego uzależnienia czynności i krótszy zakres wpisów.
- Tryb pomocniczy wymaga pełniejszego prowadzenia książki przebiegów i większej liczby zgłoszeń telefonicznych.
- Tryb awaryjny uruchamia rozkazy pisemne, dodatkowe potwierdzenia i bardziej zachowawczą organizację ruchu.
Im bardziej układ oddala się od pracy podstawowej, tym większą rolę zaczyna odgrywać dokładność ludzi po obu stronach łączności. I właśnie wtedy najlepiej widać, gdzie w praktyce pojawiają się błędy.
Najczęstsze awarie i błędy eksploatacyjne
Najwięcej kłopotów nie bierze się z wielkiej awarii, tylko z niepozornych rozjazdów między techniką a procedurą. Ja zawsze zaczynam analizę od pytania, czy problem leży w logice urządzeń, czy w tym, że ktoś za wcześnie uznał przebieg za zwolniony. W praktyce to drugie bywa częstsze, niż chciałoby się przyznać.
- Zbyt wczesne odwołanie zgody lub nakazu przed pełnym zwolnieniem drogi.
- Niepełne zgłoszenie wjazdu albo wyjazdu pociągu, przez co końcowe potwierdzenie się rozjeżdża.
- Brak spójności w książce przebiegów, który utrudnia późniejsze odtworzenie zdarzeń.
- Doraźne uchylenie zamknięcia bez jasnego wpisu i bez zachowania śladu operacyjnego.
- Przeciążona albo niestabilna łączność między posterunkami, która wymusza powtarzanie komunikatów.
W terenie awaria techniczna i błąd organizacyjny często wyglądają podobnie: semafor nie dostaje pozwolenia, przebieg nie zwalnia się we właściwym czasie albo trzeba wrócić do ręcznych uzgodnień. Dlatego w tej dziedzinie nie wystarczy sprawdzić samych urządzeń - trzeba też spojrzeć na nawyki obsługi i jakość komunikacji. To prowadzi prosto do pytania o modernizację.
Co zmienia modernizacja urządzeń srk
Modernizacja urządzeń srk nie zmienia celu, tylko narzędzia. Wciąż trzeba chronić przebieg, ale zamiast starszych przekaźników lub rozwiązań kluczowych coraz częściej pojawia się logika komputerowa, diagnostyka online i rejestracja zdarzeń. Z punktu widzenia bezpieczeństwa najważniejsze jest jednak to, że zasada uzależnienia pozostaje taka sama.
| Rozwiązanie | Co wnosi | Jakie ma ograniczenie |
|---|---|---|
| Elektromechaniczne | Prostą, czytelną logikę i dużą odporność na część zakłóceń | Więcej czynności ręcznych i większą pracochłonność |
| Przekaźnikowe | Stabilne zależności i dobrze znaną architekturę bezpieczeństwa | Większą objętość utrzymania i mniej elastyczną rozbudowę |
| Komputerowe | Integrację, diagnostykę i lepszą rejestrację zdarzeń | Wysokie wymagania wobec konfiguracji, utrzymania i dyscypliny obsługi |
Gdy patrzę na modernizację, najbardziej liczy się dla mnie nie to, czy ekran jest nowy, ale to, czy operator nadal widzi jasno: kto daje zgody, kto potwierdza zwolnienie i co zostało zapisane. Jeśli to jest czytelne, system naprawdę pomaga; jeśli nie, technologia tylko przyspiesza chaos. Dlatego przy analizie inwestycji warto patrzeć szerzej niż na samą szafę sterującą.
Dlaczego ten układ nadal robi różnicę w codziennej pracy stacji
Ten mechanizm nadal ma znaczenie, bo stacja to miejsce, w którym decyzje nakładają się na siebie w kilka sekund. Dobrze zaprojektowany układ ogranicza liczbę sytuacji „na pamięć”, a zamiast tego wymusza kolejność: uzgodnienie, zabezpieczenie, sygnał, przejazd, zwolnienie. To właśnie ta kolejność trzyma ruch w ryzach, nawet gdy praca jest intensywna.
- Porządkuje odpowiedzialność między posterunkami.
- Zmniejsza ryzyko sprzecznych pozwoleń dla dwóch różnych przebiegów.
- Ułatwia przejście do trybu awaryjnego, gdy automatyka nie może pracować jako podstawowa.
- Daje czytelny ślad zdarzeń dla utrzymania, analiz i późniejszych decyzji technicznych.
Jeśli patrzeć na stację jak na sieć zależności, a nie tylko układ torów, od razu widać, że to właśnie ten element spina sygnalizację, łączność i pracę posterunków w jedną bezpieczną całość. W praktyce największą różnicę robi nie sama automatyka, lecz konsekwencja, z jaką ludzie korzystają z jej logiki.
