Tarcza ostrzegawcza to jeden z tych elementów sygnalizacji kolejowej, które działają w tle, ale mają bezpośredni wpływ na bezpieczeństwo jazdy. W praktyce nie mówi ona jeszcze „stój” ani „jedź”, tylko przygotowuje maszynistę do tego, co pokaże kolejny sygnał, najczęściej semafor albo przejazd. W tym tekście wyjaśniam, jak ją rozpoznać, jakie są jej odmiany i co oznaczają w codziennej eksploatacji.
Najważniejsze informacje o tym sygnale w jednym miejscu
- To sygnał wyprzedzający, który daje czas na właściwą reakcję przed semaforem lub przejazdem.
- W polskiej sygnalizacji spotyka się wersje kształtowe, świetlne, nieruchome oraz przejazdowe.
- Dla praktyki ruchowej kluczowe są sygnały Os 1-4 i Osp 1-2.
- Nie ma jednej uniwersalnej odległości montażu, bo wszystko zależy od drogi hamowania i układu linii.
- Ciemna tarcza nie zawsze oznacza awarię, bo w nowoczesnych układach może współpracować z ETCS.
Czym jest ten sygnał i po co w ogóle go stosuje się na kolei
Najprościej ujmując, to informacja „z wyprzedzeniem”. Maszynista dostaje ją po to, żeby nie reagować dopiero wtedy, gdy widzi sam semafor albo przejazd, ale wcześniej zacząć oceniać prędkość, drogę hamowania i ewentualną potrzebę zatrzymania. Właśnie dlatego ten element ma znaczenie w całym układzie sygnalizacji i łączności: przekazuje polecenie bez słów, w sposób jednoznaczny i czytelny z toru.
Warto rozróżnić dwie rzeczy. Tarcza nie zastępuje semafora i nie daje pełnej decyzji o jeździe. Ona tylko przygotowuje do odczytu semafora albo stanu urządzeń na przejeździe. Jeśli przy torze pojawia się taki sygnał, to w praktyce oznacza, że od tego miejsca liczy się już nie tylko sama prędkość, ale też gotowość do zmiany jej w bardzo krótkim czasie.
Z mojego punktu widzenia najważniejsze jest to, że nie ma tu miejsca na interpretację „na oko”. Ten sygnał działa w odległości drogi hamowania, czyli takiej, która ma pozwolić bezpiecznie wytracić prędkość przed punktem krytycznym. To właśnie dlatego w kolejowej praktyce ten temat jest tak mocno związany z bezpieczeństwem ruchu, a nie tylko z teorią sygnałów. To prowadzi wprost do pytania, jakie odmiany można spotkać przy torze.
Jakie są rodzaje i czym się różnią
W obowiązujących przepisach wyróżnia się kilka wykonania tego sygnału. Różnią się nie tylko wyglądem, ale też zakresem informacji, jaki przekazują. Najczęściej spotyka się rozwiązania kształtowe i świetlne, a obok nich występują jeszcze tarcze nieruchome oraz przejazdowe. To ważne, bo człowiek spoza branży widzi po prostu „jakąś tarczę”, a dla drużyny trakcyjnej to mogą być zupełnie różne komunikaty.
| Rodzaj | Jak wygląda / działa | Co oznacza w praktyce | Gdzie spotyka się go najczęściej |
|---|---|---|---|
| Kształtowa dwustawna | Ma dwa położenia sygnałowe, a w nocy wspiera ją światło | Przekazuje dwa możliwe stany ostrzegawcze | Na starszych układach i tam, gdzie infrastruktura nie została jeszcze w pełni zmodernizowana |
| Kształtowa trójstawna | Ma trzy położenia sygnałowe, zwykle z ruchem dysku o około 90° | Daje szerszy zestaw wskazań niż wersja dwustawna | Na liniach, gdzie historycznie utrzymano taki typ urządzenia |
| Nieruchoma | Ma jeden stały sygnał i nie zmienia położenia | Ostrzega, że w odległości drogi hamowania znajduje się semafor | Na podejściach do semaforów, gdy ważne jest wcześniejsze przygotowanie do zatrzymania |
| Semaforowa świetlna | Przekazuje sygnał światłem, zwykle przed semaforem świetlnym lub kształtowym | Informuje, co pokazuje semafor, do którego się odnosi | W nowoczesnej i mieszanej infrastrukturze |
| Przejazdowa | Pokazuje stan urządzeń ostrzegających na przejeździe | Podpowiada, czy przejazd jest właściwie zabezpieczony | Przed przejazdami kolejowo-drogowymi |
W praktyce najciekawsze jest to, że starsze i nowsze rozwiązania mogą współistnieć na tej samej sieci. To nie jest anomalia, tylko normalny efekt etapowej modernizacji. Jedna linia może mieć jeszcze tarcze kształtowe, a obok nich już świetlne albo przejazdowe zintegrowane z nowszymi urządzeniami. Sama znajomość wyglądu to jednak dopiero początek; ważniejsze jest to, co maszynista ma zrobić po ich rozpoznaniu.
Jak odczytać wskazania i jak reagować bez zwłoki
Jeśli chodzi o tarczę semaforową świetlną, sygnały są bardzo konkretne. Os 1 oznacza, że semafor, do którego odnosi się sygnał, wskazuje „Stój”. Os 2 mówi o jeździe z największą dozwoloną prędkością. Os 3 sygnalizuje jazdę z prędkością nieprzekraczającą 100 km/h, a Os 4 informuje o jeździe z prędkością ograniczoną do 40 lub 60 km/h. To bardzo praktyczny zestaw wskazań, bo od razu porządkuje sposób prowadzenia pociągu jeszcze przed samym semaforem.
Przy tarczy nieruchomej komunikat jest bardziej „ostrzeżeniowy” niż decyzyjny: w odległości drogi hamowania znajduje się semafor. Dla prowadzącego pojazd oznacza to konieczność takiego prowadzenia jazdy, aby w razie sygnału „Stój” dało się zatrzymać pociąg przed semaforem. Tu nie chodzi o zachowawczość dla zasady, tylko o realny margines bezpieczeństwa.
Najwięcej uwagi wymaga jednak tarcza przejazdowa. Gdy pokazuje Osp 1, urządzenia sygnalizacji na przejeździe są niesprawne i jazda przez przejazd odbywa się z prędkością do 20 km/h. Gdy pokazuje Osp 2, urządzenia są sprawne i można przejechać z największą dozwoloną prędkością. W układzie z Osp 1 albo przy sygnale ciemnym do czasu minięcia tarczy przez czoło pociągu obowiązuje zwiększona ostrożność, a prędkość trzeba dobrać tak, by móc zatrzymać skład przed przejazdem, jeśli pojawi się przeszkoda. To już nie jest teoria sygnałów, tylko bardzo konkretna procedura ruchowa.
W tym miejscu dobrze widać różnicę między „odczytaniem” a „zrozumieniem skutku”. Sama rozpoznana barwa czy położenie dysku nie wystarcza. Liczy się to, jaki limit prędkości trzeba przyjąć i jaki manewr trzeba mieć już przygotowany w kabinie. Następny krok to spojrzenie, gdzie taki sygnał pracuje najczęściej i z czym jest sprzęgnięty w terenie.
Gdzie spotkasz ją przy torze i jak współpracuje z semaforem

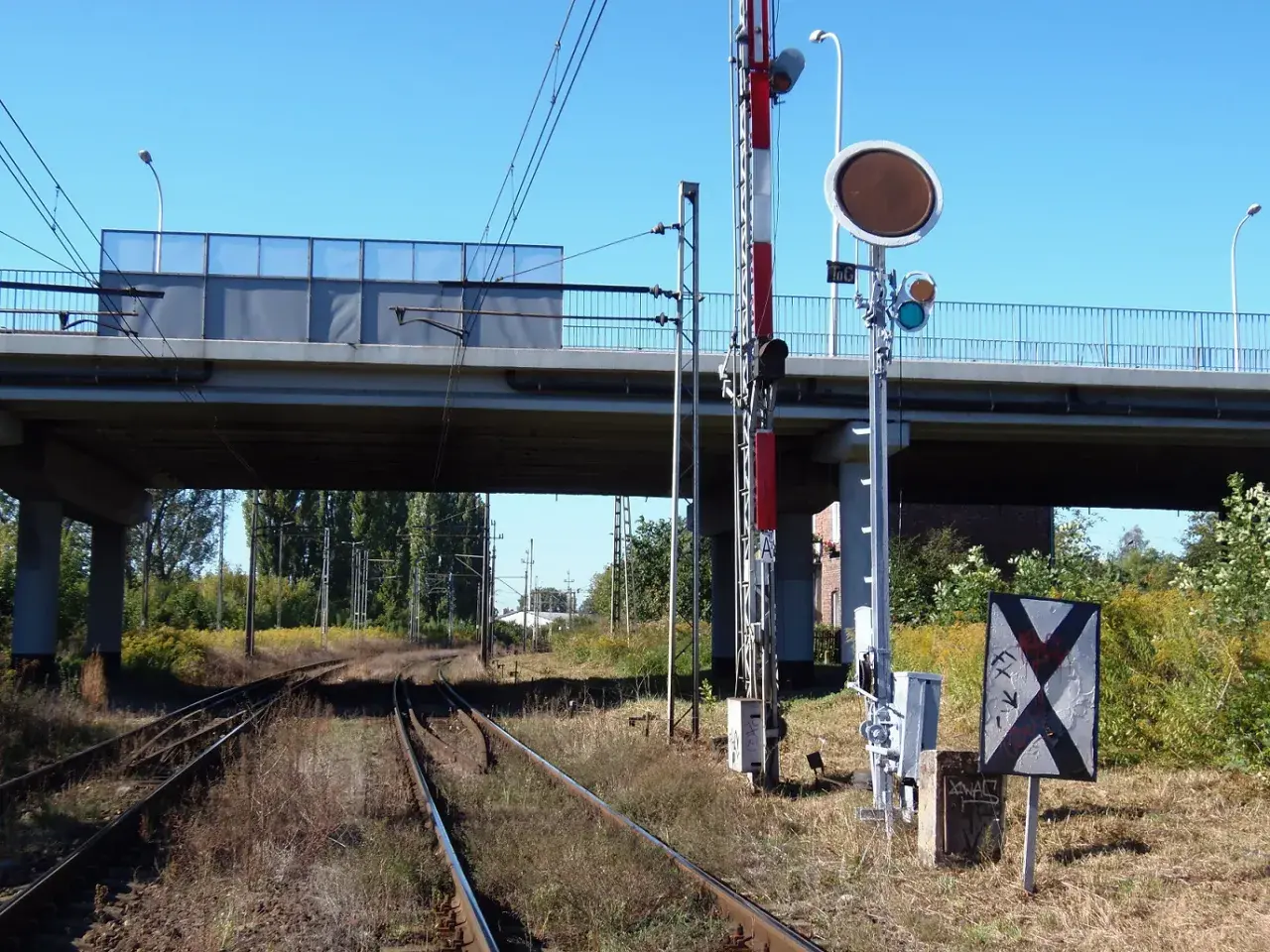

Najbardziej klasyczne miejsce to odcinek przed semaforem. Właśnie tam tarcza ma sens jako „zapowiedź” tego, co za chwilę pokaże semafor właściwy. W nowoczesnych układach świetlnych bywa ustawiana przed semaforem świetlnym, ale stosuje się ją też przed semaforem kształtowym. To ważne, bo nie każdy zakłada, że sygnalizacja świetlna i kształtowa mogą działać obok siebie w jednym systemie.
W praktyce spotyka się też sytuację, w której semafor wskazuje sygnał SE „Jazda zgodnie ze wskazaniami systemu ERTMS/ETCS”. W takim układzie współpracująca tarcza może pozostać ciemna. To dobry przykład, że sama „cisza” urządzenia nie zawsze oznacza problem techniczny. Czasem oznacza po prostu inny tryb prowadzenia ruchu i inną logikę nadawania informacji.
W pobliżu przejazdów kolejowo-drogowych taka tarcza ma jeszcze inny sens: nie tyle przygotowuje do semafora, ile informuje o stanie urządzeń ostrzegających użytkowników drogi. To już jest połączenie sygnalizacji z ruchem drogowym i dobry przykład tego, jak szeroko kolej myśli o bezpieczeństwie. Jak wynika z instrukcji PKP PLK, takie rozwiązania są opisane bardzo precyzyjnie właśnie po to, żeby nie zostawiać miejsca na domysły.
Jeżeli więc ktoś patrzy na to urządzenie tylko jak na „kolejowy znak przy torze”, pomija najważniejszą rzecz: ono nie działa samo dla siebie. Jest częścią większego układu, który ma dać czas, ograniczyć ryzyko i uporządkować decyzję prowadzącego pojazd. To właśnie dlatego tak łatwo o błędy interpretacyjne, jeśli patrzy się na nie wyłącznie powierzchownie.
Najczęstsze pomyłki, które potrafią wprowadzić w błąd
Pierwszy błąd jest prosty: mylenie tarczy z semaforem. Semafor rozstrzyga o jeździe, a tarcza przygotowuje do tej decyzji. Jeśli ktoś traktuje oba urządzenia jak synonimy, szybko gubi logikę ruchu i błędnie ocenia znaczenie sygnału.
Drugi błąd to założenie, że ciemne światło zawsze oznacza awarię. W niektórych układach to tylko stan zasadniczy albo efekt współpracy z systemem ETCS. Tylko kontekst mówi, czy brak świecenia jest sygnałem neutralnym, czy alarmującym. Na kolei to rozróżnienie jest szczególnie ważne, bo błędny wniosek może prowadzić do niepotrzebnego hamowania albo odwrotnie, do zbyt swobodnej jazdy.
Trzeci problem dotyczy przejazdów. Wiele osób myli funkcję tarczy przejazdowej z klasycznym ostrzeganiem dla kierowców samochodów. Tymczasem ta tarcza mówi przede wszystkim drużynie trakcyjnej, czy urządzenia na przejeździe pracują prawidłowo. To subtelna różnica, ale dla bezpieczeństwa ruchu ogromna.
Czwarty błąd to przekonanie, że starsze typy sygnałów są już tylko muzeum kolei. W praktyce nadal można je spotkać, zwłaszcza na liniach o mieszanym standardzie infrastruktury. Dlatego operator, maszynista albo pracownik utrzymania nie może polegać wyłącznie na tym, co „powinno być” po modernizacji. Trzeba patrzeć na to, co rzeczywiście stoi przy torze. Z tego właśnie wynika końcowy wniosek: w tej sygnalizacji najważniejsza jest uważność oparta na aktualnych przepisach i rzeczywistym układzie linii.
Co zostaje najważniejsze, gdy patrzy się na ten sygnał z perspektywy ruchu
Jeśli miałbym sprowadzić cały temat do jednej zasady, powiedziałbym tak: to sygnał ostrzegawczy, a nie dekoracyjny. Ma sens tylko wtedy, gdy prowadzi do konkretnej reakcji: zwolnienia, przygotowania do zatrzymania albo właściwej oceny stanu przejazdu. W codziennej pracy nie wygrywa więc ten, kto zna definicję, ale ten, kto potrafi ją szybko przełożyć na działanie.
Najbardziej praktyczne jest zapamiętanie trzech rzeczy: jaki to typ tarczy, jaki sygnał pokazuje i jaki skutek ruchowy z tego wynika. Gdy te trzy elementy są jasne, cały system staje się znacznie prostszy do odczytania. I właśnie w tym tkwi wartość tej części sygnalizacji kolejowej: porządkuje zachowanie na torze zanim pojawi się moment krytyczny.
W eksploatacji kolejowej nie ma drobnych sygnałów bez znaczenia. Są tylko sygnały, które trzeba odczytać poprawnie, i takie, które odczytuje się za późno. Przy tej tarczy ten margines błędu jest szczególnie mały, dlatego traktuję ją jako jeden z kluczowych elementów bezpiecznego prowadzenia ruchu.
