Modernizacja sygnalizacji kolejowej zaczyna się dziś od dwóch rzeczy: kontroli ruchu w kabinie maszynisty i pewnej łączności między pociągiem a infrastrukturą. To właśnie dlatego system ERTMS z ETCS stał się podstawą interoperacyjności na europejskiej sieci, a nie tylko kolejnym projektem technicznym. W tym tekście rozbijam temat na praktyczne części: jak działa nadzór ruchu, czym różnią się poziomy ETCS, jaką rolę odgrywa GSM-R i co to wszystko oznacza dla Polski.
Najważniejsze elementy tej układanki to kabina, łączność i wspólne reguły ruchu
- ERTMS to parasol dla sygnalizacji, łączności i zasad prowadzenia ruchu, a ETCS jest jego kluczowym komponentem bezpieczeństwa.
- ETCS przenosi część sygnalizacji z przytorowych semaforów do kabiny maszynisty i nadzoruje prędkość oraz punkt, do którego pociąg ma prawo jechać.
- Bez stabilnej łączności radiowej cały system traci sens, dlatego GSM-R przez lata był jego kręgosłupem.
- W Polsce migracja do cyfrowej łączności kolejowej jest powiązana z ETCS, modernizacją głównych linii i przygotowaniem do FRMCS.
- Największa różnica nie polega tylko na większym bezpieczeństwie, ale też na spójności działania na różnych sieciach i przy różnych prędkościach.

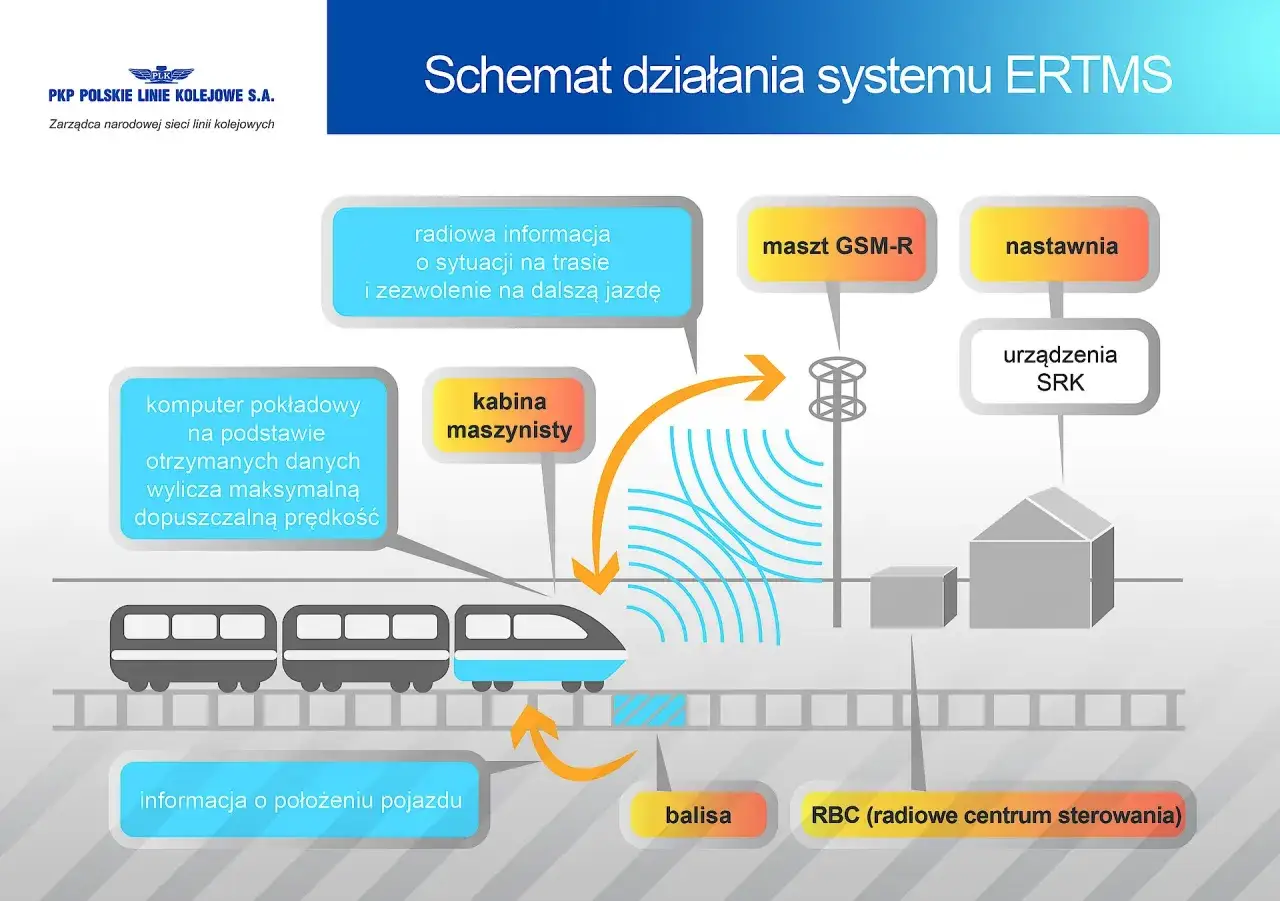

Jak ERTMS porządkuje sygnalizację i łączność na kolei
Na poziomie koncepcji sprawa jest prosta: ETCS nadzoruje prędkość, odległość i możliwość dalszej jazdy, a GSM-R dostarcza dane oraz łączność głosową. Znika zależność od wielu narodowych systemów ochrony pociągu, a w zamian pojawia się jeden zestaw reguł, które można stosować na różnych sieciach. W praktyce oznacza to mniej przypadkowości w prowadzeniu ruchu i większą przewidywalność dla maszynisty, dyspozytora i zarządcy infrastruktury.
Sygnalizacja kabinowa zamiast interpretowania wyłącznie semaforów
Klasyczna sygnalizacja przytorowa nadal bywa ważna, ale ETCS przenosi ciężar decyzji do kabiny. Maszynista nie musi polegać jedynie na odczycie semafora i własnym oszacowaniu sytuacji, bo system dostaje dane o dozwolonej prędkości, długości drogi przebiegu i granicy dalszej jazdy. To zmiana fundamentalna, zwłaszcza tam, gdzie liczy się wysoka prędkość, gęsty ruch albo duża liczba krzyżujących się relacji.
Łączność, która nie jest dodatkiem, tylko warstwą bezpieczeństwa
W nowoczesnym układzie kolejowym łączność nie służy już tylko do rozmów. To kanał, którym płyną komunikaty sterujące, potwierdzenia i dane potrzebne do nadzoru ruchu. Jeśli komunikacja jest niestabilna albo opóźniona, system ogranicza swoje możliwości, bo bezpieczeństwo nie może zależeć od „mniej więcej działa”. Dlatego ERTMS zawsze trzeba czytać jako połączenie sygnalizacji z komunikacją, a nie jako samą automatykę na torze.
Dlaczego interoperacyjność robi taką różnicę
Największa wartość tego rozwiązania ujawnia się na granicach systemów i na korytarzach międzynarodowych. Jeden standard ułatwia dopuszczanie pojazdów, upraszcza szkolenie, poprawia wymianę informacji i pozwala planować pracę sieci bez ciągłego tłumaczenia jednego systemu na drugi. To właśnie ten element najczęściej przesądza o tym, czy modernizacja jest tylko lokalnym remontem, czy rzeczywistym skokiem jakościowym.
Kiedy już widać, że system porządkuje całą architekturę, sensownie jest zejść poziom niżej i porównać same warianty ETCS.
Poziomy ETCS i dlaczego nie wszystkie linie wyglądają tak samo
W praktyce branża nadal mówi o poziomach 0, 1, 2 i 3, choć aktualne specyfikacje bardziej niż dawniej zbliżają do siebie poziomy 2 i 3. Dla użytkownika najważniejsze jest jednak to, że każdy poziom oznacza inny układ zależności między pociągiem, łącznością i urządzeniami przytorowymi. To nie jest kosmetyczna różnica, tylko zmiana całego sposobu prowadzenia ruchu.
| Poziom | Jak działa | Semafory | Co dzieje się w praktyce |
|---|---|---|---|
| ETCS Level 0 | Pojazd ma ETCS, ale jedzie po linii bez ETCS. | Tak, według lokalnych zasad. | To tryb przejściowy, przydatny podczas migracji albo na odcinkach jeszcze nieobjętych systemem. |
| ETCS Level 1 | Nadzór odbywa się głównie przez balisy, a komunikacja nie jest ciągła. | Tak, zazwyczaj są nadal potrzebne. | System pilnuje ruchu, ale tor nadal odgrywa dużą rolę w podawaniu sygnałów. |
| ETCS Level 2 | Jest stała komunikacja radiowa z centrum sterowania ruchu. | Opcjonalne. | To dziś najważniejszy poziom dla nowoczesnych linii głównych, bo pozwala łączyć wyższe prędkości i lepszą przepustowość. |
| ETCS Level 3 | Docelowo większa część logiki bezpieczeństwa przenosi się do systemu i pojazdu. | Nie muszą być konieczne. | To kierunek rozwojowy, ale w codziennej eksploatacji wciąż wymaga bardzo dojrzałego otoczenia technicznego. |
| STM | ETCS współpracuje ze starszym krajowym systemem zabezpieczenia. | Zależy od linii. | To most między światem starych instalacji a nowym standardem, szczególnie ważny w okresie przejściowym. |
Najważniejszy wniosek jest taki, że poziom ETCS nie opisuje tylko „jak bardzo nowoczesna jest linia”, ale przede wszystkim, jak rozłożona jest odpowiedzialność między tor, radio i pokładowy system zabezpieczenia. Z perspektywy eksploatacji to właśnie ta odpowiedzialność decyduje o kosztach, wymaganiach wobec taboru i możliwości zwiększania prędkości.
Jeżeli porównać poziomy w sposób praktyczny, Level 1 jest zwykle etapem łagodniejszej migracji, Level 2 daje najlepszy kompromis między dojrzałością a funkcjonalnością, a Level 3 pozostaje bardziej ambitnym kierunkiem rozwoju niż masowym standardem. To prowadzi wprost do pytania o łączność, bo bez niej nawet najlepszy poziom ETCS nie spełni swojej roli.

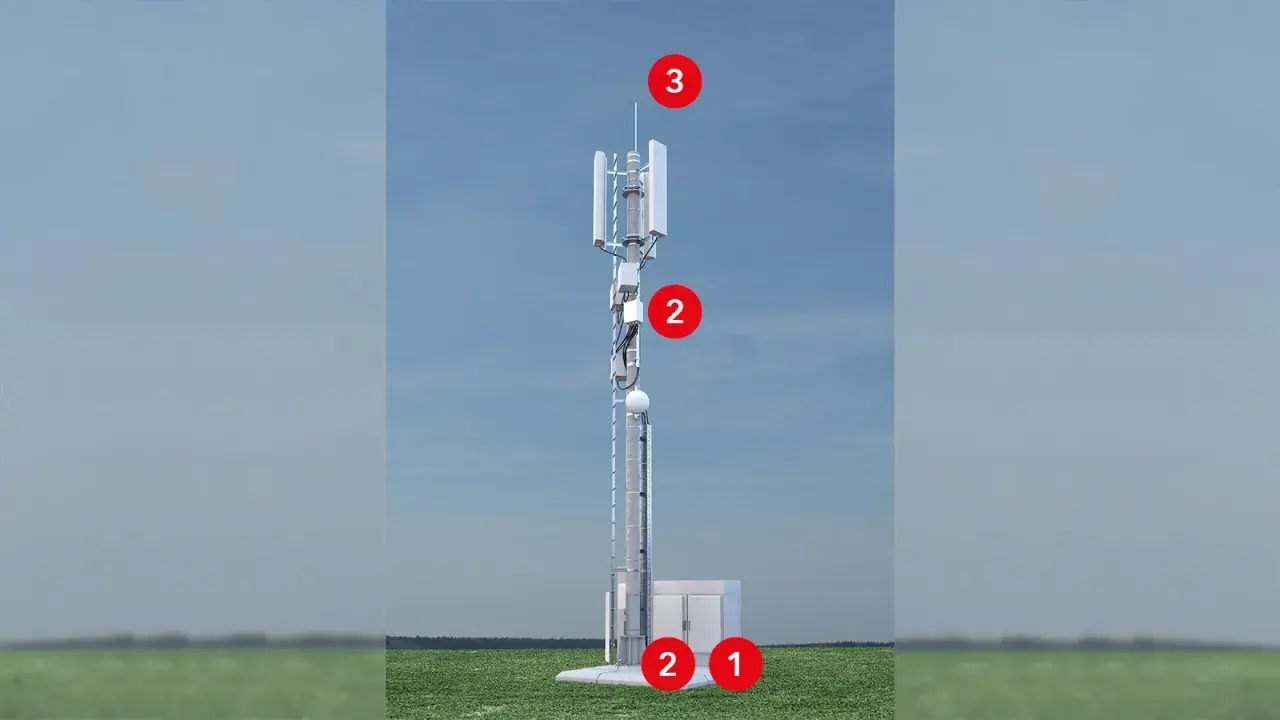

GSM-R jest dziś kręgosłupem łączności, a FRMCS czeka za rogiem
Bez stabilnej łączności ERTMS pozostaje tylko bardzo dobrym pomysłem na papierze. GSM-R powstał właśnie po to, aby zapewnić kolejową transmisję danych dla ETCS oraz niezawodną łączność głosową między ruchem a maszynistą. To nie jest zwykły „telefon służbowy na torach”, tylko system zaprojektowany pod priorytety bezpieczeństwa, selektywne wywołania i pracę w warunkach, w których zwykła sieć komórkowa byłaby za słaba albo zbyt nieprzewidywalna.
Dlaczego kolej nie może po prostu oprzeć się na publicznej sieci mobilnej
W ruchu kolejowym liczą się nie tylko zasięg i przepustowość, ale też priorytet połączeń, odporność na przeciążenia i przewidywalność opóźnień. Zwykła sieć komórkowa świetnie działa do rozmów i danych konsumenckich, ale nie została zbudowana jako warstwa sterowania ruchem. Kolej potrzebuje standardu, który jest wspólny dla różnych przewoźników, a przy tym można go kontrolować pod kątem bezpieczeństwa i utrzymania.
Co zmienia FRMCS
FRMCS, czyli przyszły standard łączności kolejowej oparty na technologii 5G, ma zastąpić GSM-R i przenieść kolej do nowszego środowiska transmisji danych. Z punktu widzenia techniki daje to większą pojemność, lepszą elastyczność i szansę na obsługę nowych usług, które nie mieściły się w starym modelu. Nie oznacza to jednak natychmiastowego przejścia „z dnia na dzień” - na kolejowej sieci długo współistnieją stare i nowe rozwiązania, a to zawsze podnosi wymagania integracyjne.
| Cecha | GSM-R | FRMCS |
|---|---|---|
| Rola | Łączność głosowa i transmisja danych dla ETCS. | Następca GSM-R, przygotowany pod nową generację usług i większy wolumen danych. |
| Technologia | Cyfrowa łączność kolejowa oparta na rodzinie GSM. | Rozwiązanie oparte na 5G, projektowane specjalnie dla kolei. |
| Status w 2026 | Wciąż jest podstawą łączności kolejowej na wielu liniach. | Jest w fazie przygotowań i testów, a nie powszechnej eksploatacji. |
| Największa zaleta | Sprawdzony model działania i ścisłe powiązanie z ETCS. | Większa przyszłościowość i potencjał dla cyfrowej kolei. |
Według UTK migracja z analogowego VHF 150 MHz do cyfrowego GSM-R ma być prowadzona w ramach krajowego planu wdrażania do 2030 roku, a to dobrze pokazuje, że polska kolej nie przeskakuje od razu do nowej generacji łączności. Jak podaje PKP PLK, FRMCS ma być rozwinięty do 2027 roku, pierwsze wdrożenia komercyjne mają ruszyć w 2028 roku, a ta sama warstwa łączności jest też niezbędna na CMK, gdzie ETCS poziomu 2 z GSM-R ma umożliwiać jazdę z prędkością 250 km/h.
To właśnie na tym etapie widać, że sama technologia nie wystarczy. Trzeba jeszcze zgrać ją z infrastrukturą, taborem i planem przejścia, a to w Polsce jest dziś jednym z najważniejszych tematów modernizacyjnych.
Jak to wygląda w Polsce i dlaczego modernizacja nie kończy się na torze
W polskich warunkach ERTMS nie jest już teorią, tylko narzędziem realnej przebudowy głównych korytarzy. Największe znaczenie mają linie o dużym natężeniu ruchu, odcinki o wyższych prędkościach oraz trasy, na których ważna jest współpraca z taborem kursującym także poza granicami kraju. Tam każda niezgodność między pojazdem, radiem i urządzeniami przytorowymi od razu kosztuje czas, pieniądze i elastyczność ruchową.
Dlaczego sama instalacja na torze nie załatwia sprawy
Częsty błąd polega na myśleniu, że skoro linia dostała ETCS, to projekt jest zamknięty. Nie jest. Potrzebne są jeszcze pojazdowe urządzenia ETCS, aktualne oprogramowanie, zgodność z bazą danych linii, testy interoperacyjności, szkolenie personelu i sensowny plan przejścia z trybu mieszanego do docelowego. Bez tego system będzie działał tylko częściowo, a częściowe wdrożenie w kolei zwykle oznacza więcej komplikacji niż korzyści.
Dlaczego modernizacja głównych osi ma największy sens
Na głównych ciągach ruchu ETCS i cyfrowa łączność pozwalają lepiej wykorzystać przepustowość, skrócić czas reakcji na zdarzenia i ujednolicić sposób prowadzenia pociągów. To ważne nie tylko dla składów pasażerskich. Na korytarzach towarowych interoperacyjność często daje jeszcze większą wartość, bo jeden system zmniejsza liczbę wyjątków operacyjnych i ułatwia wejście na sąsiednie sieci bez wielowarstwowych obejść technicznych.
Przeczytaj również: Wskaźniki kolejowe - Czy na pewno wiesz, co oznaczają?
Co powinien sprawdzić przewoźnik albo zarządca infrastruktury
Gdy patrzę na taki projekt, zawsze zaczynam od czterech pytań: czy tabor jest rzeczywiście gotowy, czy radio działa stabilnie na całym odcinku, czy procedury eksploatacyjne są spójne i czy migracja nie zostawia po drodze „martwych stref” organizacyjnych. Jeśli choć jeden z tych elementów jest niedomknięty, efekt końcowy będzie słabszy niż na prezentacji. W kolei takie niedomknięcie szybko wychodzi w ruchu, bo sieć pracuje pod dużym obciążeniem i nie wybacza półśrodków.
Skoro widać już, że projekt to nie tylko tor i urządzenia, warto nazwać najczęstsze pułapki, które w praktyce psują nawet dobrze zaprojektowane wdrożenia.
Najczęstsze błędy przy ocenie projektów ERTMS
- Mylenie ERTMS z samym ETCS. ETCS jest sercem bezpieczeństwa, ale bez łączności radiowej i zasad eksploatacyjnych system nie daje pełnego efektu.
- Zakładanie, że ETCS poziomu 2 działa bez stabilnego radio. W praktyce to właśnie warstwa łączności decyduje o płynności nadzoru ruchu.
- Skupianie się wyłącznie na infrastrukturze. Jeśli pojazdy nie mają odpowiedniej zabudowy pokładowej, modernizacja linii nie przyniesie oczekiwanego skoku funkcjonalnego.
- Traktowanie migracji jak jednorazowego odbioru. To proces, w którym liczą się aktualizacje, testy, szkolenia i utrzymanie kompatybilności przez lata.
- Przecenianie szybkości wdrożenia FRMCS. Nowy standard jest potrzebny, ale przejście z GSM-R musi być bezpieczne i etapowe.
Najlepsze projekty nie są tymi, które mają najbardziej efektowne slajdy, ale tymi, które uwzględniają ograniczenia operacyjne od pierwszego dnia. W kolei liczy się nie tylko to, co system potrafi w laboratorium, ale to, jak zachowuje się przy dużym ruchu, w złej pogodzie i przy mieszanym stanie infrastruktury.
To prowadzi do najważniejszego wniosku: ERTMS zmienia nie tylko bezpieczeństwo, ale też sposób myślenia o całej sieci.
Dlaczego ten system zmienia nie tylko bezpieczeństwo, ale też układ całej sieci
Największa siła ERTMS polega na tym, że porządkuje trzy warstwy naraz: sygnalizację, łączność i zasady prowadzenia ruchu. Dzięki temu sieć przestaje być zbiorem odrębnych lokalnych rozwiązań, a zaczyna działać jak jeden ekosystem, w którym łatwiej planować inwestycje, utrzymanie i pracę przewozową. To właśnie dlatego ten temat wraca przy każdej poważniejszej modernizacji linii głównych i korytarzy międzynarodowych.
W polskich realiach najbliższe lata będą okresem współistnienia różnych standardów, a nie nagłej wymiany wszystkiego na raz. I dobrze, bo taka migracja jest bezpieczniejsza oraz bardziej realistyczna. Jeśli mam wskazać jedną rzecz, na którą warto patrzeć, to nie samo hasło „jest ETCS”, tylko odpowiedź na pytanie: jaki jest poziom systemu, na jakiej łączności pracuje, jaki tabor go obsługuje i jaki jest plan dojścia do rozwiązania docelowego.
Jeżeli te elementy są spójne, ERTMS przestaje być tylko skrótem z dokumentów, a staje się realnym narzędziem zwiększania bezpieczeństwa, przepustowości i jakości ruchu na polskiej kolei.
