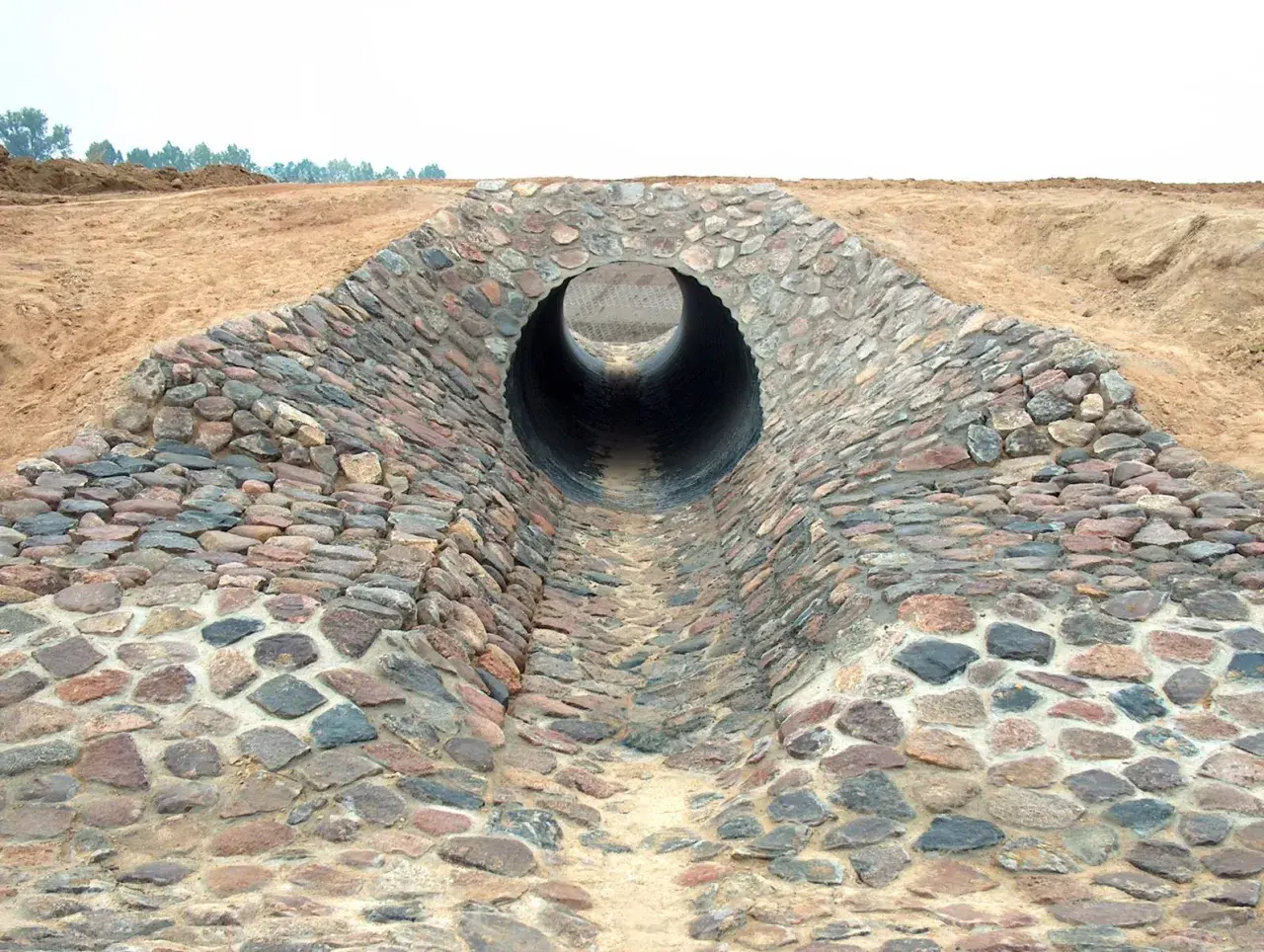

Przepust kolejowy to niewielka, ale strategiczna budowla, która pozwala poprowadzić wodę albo lokalną drogę pod nasypem bez rozcinania całego korpusu linii. W tym artykule wyjaśniam, jak taki obiekt działa, kiedy ma sens, z jakich konstrukcji się go wykonuje oraz dlaczego jego utrzymanie bywa ważniejsze, niż sugeruje rozmiar samej budowli.
Najważniejsze informacje o obiekcie pod nasypem
- To element infrastruktury technicznej, który chroni linię kolejową przed podmyciem i rozjechaniem korpusu nasypu.
- Najczęściej prowadzi wodę z cieku, rowu albo odwodnienia, ale bywa też wykorzystywany dla drogi gospodarczej lub dojazdu technicznego.
- Granica między przepustem a większym obiektem nie jest przypadkowa - w praktyce kolejowej liczy się m.in. światło otworu i funkcja obiektu.
- Największe ryzyko eksploatacyjne to zamulenie, zarastanie, rozmycie wylotu i utrata drożności po intensywnych opadach.
- Na stacjach i szlakach taki obiekt często pracuje po cichu, ale jego awaria szybko przekłada się na tor, podsypkę i ograniczenia ruchowe.
Czym jest obiekt pod nasypem i kiedy naprawdę go potrzebujemy
Najprościej rzecz ujmując, chodzi o małą budowlę inżynieryjną ukrytą w korpusie nasypu kolejowego. Jej zadanie jest bardzo konkretne: dać wodzie, ciekowi albo lokalnej drodze bezpieczne przejście pod linią, tak aby tor nie musiał „połykać” przeszkody na powierzchni.
Według standardów PKP PLK, obiekty o niewielkim świetle otworu klasyfikuje się właśnie jako przepusty, a granica 3,00 m pomaga oddzielić je od większych rozwiązań, takich jak przejścia pod torami czy obiekty mostowe. To nie jest tylko formalność katalogowa - od tej klasy zależą sposób projektowania, utrzymania i oceny stanu technicznego.
W praktyce ten typ obiektu pojawia się najczęściej tam, gdzie linia przecina rów melioracyjny, mały ciek, okresowy spływ wód opadowych albo drogę dojazdową do pól, lasu czy zaplecza technicznego. Jeśli przepływ albo przejazd jest niewielki, budowa dużego mostu zwykle nie ma sensu ekonomicznego ani eksploatacyjnego.
Warto też rozróżnić go od przejścia pod torami w obrębie stacji. Tam mówimy już o rozwiązaniu dla ruchu pieszego lub transportu bagażu, a nie o małej budowli „chowanej” w nasypie. To rozróżnienie często porządkuje cały temat, szczególnie na liniach i stacjach, gdzie obiektów podziemnych jest po prostu więcej.
Skoro wiemy już, czym ten element jest, przechodzę do tego, po co właściwie robi się go w terenie i dlaczego jego znaczenie rośnie tam, gdzie woda zaczyna dominować nad geometrią toru.
Jaką rolę pełni na liniach i stacjach
Najważniejsza funkcja jest zwykle hydrotechniczna. Obiekt pod nasypem ma przejąć wodę z rowu, cieku lub systemu odwodnienia i odprowadzić ją tak, by nie podmywała skarp ani nie rozmiękczała podtorza. Jeśli pracuje poprawnie, linia zachowuje stateczność, a tor nie traci parametrów po pierwszym większym deszczu.
Druga rola jest bardziej komunikacyjna, choć wciąż techniczna: przepuszczenie drogi dojazdowej, przejazdu gospodarczego albo ciągu obsługowego pod nasypem. W takim układzie inwestor oszczędza miejsce i koszty, bo nie musi budować pełnowymiarowego obiektu mostowego dla lokalnego ruchu.
Na stacjach i w ich bezpośrednim otoczeniu ten temat jest szczególnie praktyczny. Dużo wody spływa tam z utwardzonych nawierzchni, peronów, placów ładunkowych i skarp nasypowych. Jeżeli odwodnienie jest słabe, problem nie zaczyna się efektownie, ale działa bardzo konsekwentnie: najpierw pojawia się zastoiska, potem rozmiękczenie gruntu, a później osiadania i lokalne ograniczenia eksploatacyjne.
Dobry przepust nie tylko „przepuszcza” wodę. On porządkuje cały układ odwodnienia w miejscu, gdzie kolej potrzebuje stabilności, przewidywalności i łatwego utrzymania. Z tego powodu warto przejść do rozwiązań konstrukcyjnych, bo od nich zależy, jak taki obiekt zachowa się po latach pracy.
Jakie rozwiązania konstrukcyjne spotyka się najczęściej
W praktyce wybór zależy od rodzaju przeszkody, wielkości przepływu, warunków gruntowych i czasu, jaki można poświęcić na roboty torowe. Inaczej projektuje się obiekt dla małego cieku, inaczej dla drogi dojazdowej, a jeszcze inaczej dla starej linii modernizowanej pod ruchem.
| Typ konstrukcji | Gdzie sprawdza się najlepiej | Największa zaleta | Typowe ograniczenie |
|---|---|---|---|

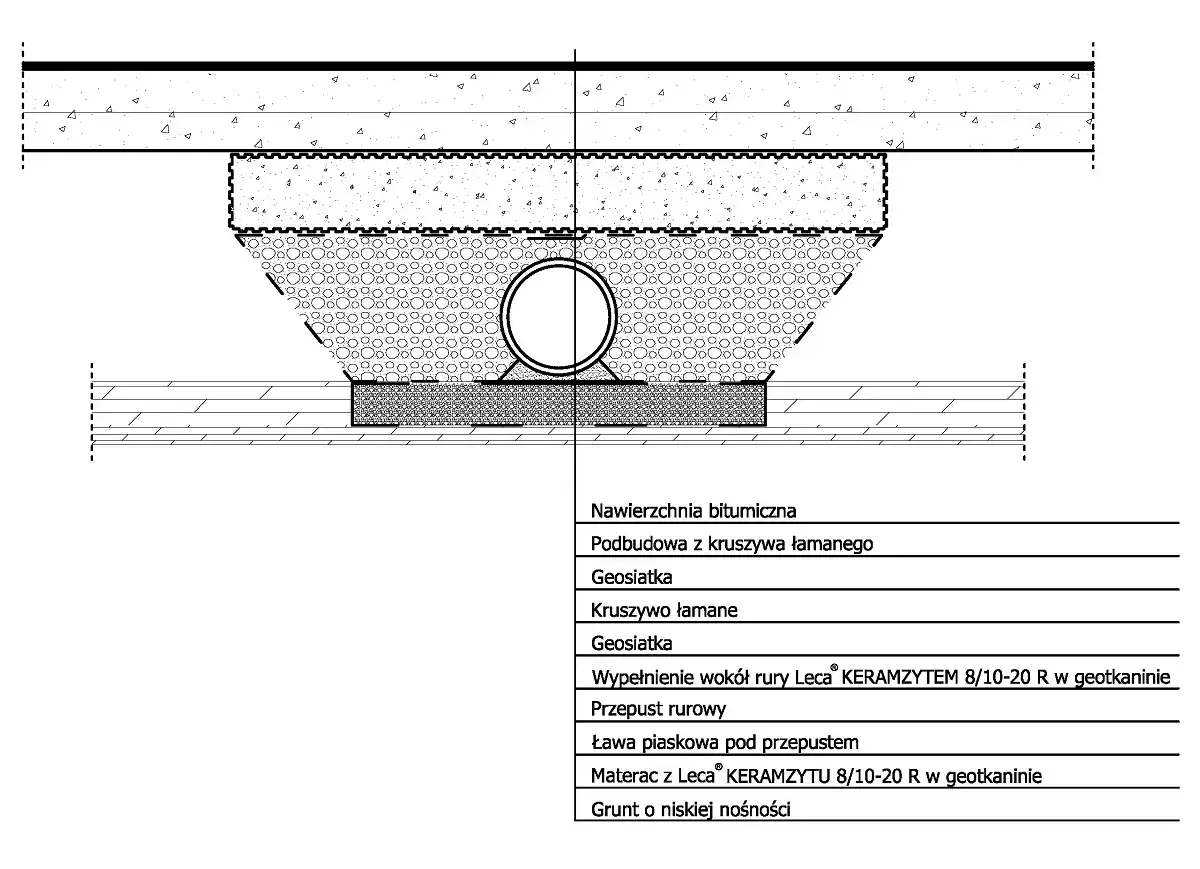

| Rurowy | Małe cieki, krótkie przejścia wodne | Szybki montaż i prosty układ | Łatwiej się zamula i zarasta |
| Skrzynkowy żelbetowy | Większy przepływ, drogi techniczne, przejścia o większym świetle | Dobra przepustowość i trwałość | Większy ciężar i bardziej wymagający montaż |
| Łukowy lub sklepiony | Miejsca, gdzie ważne jest łagodne prowadzenie obciążeń w gruncie | Dobrze współpracuje z nasypem | Wymaga starannego wykonania i geometrii terenu |
| Prefabrykowany żelbetowy | Modernizacje, gdzie liczy się skrócenie zamknięć torowych | Szybki montaż i przewidywalna jakość | Trzeba dobrze przygotować podłoże i strefy połączeń |
| Murowany lub kamienny | Starsze linie i obiekty historyczne | Bywa bardzo trwały, jeśli jest dobrze utrzymany | Wrażliwy na degradację spoin i infiltrację wody |
W nowych i modernizowanych liniach coraz częściej stosuje się prefabrykaty żelbetowe, bo ograniczają czas robót w torze i pozwalają lepiej kontrolować jakość wykonania. To rozwiązanie nie jest jednak „lepsze z definicji” - jeśli podłoże jest słabe, a odwodnienie źle rozwiązane, nawet najlepszy element prefabrykowany nie ochroni obiektu przed problemami eksploatacyjnymi.
Starsze linie pokazują jeszcze jedną rzecz: materiał sam w sobie nie załatwia sprawy. O trwałości decyduje nie tylko konstrukcja, ale także sposób połączenia z gruntem, zabezpieczenie przed wodą i regularne utrzymanie. I właśnie dlatego projektowanie ma tu większe znaczenie, niż sugeruje nazwa samego obiektu.
Co decyduje o poprawnym projekcie
Najpierw patrzę na wodę. Trzeba wiedzieć, jaki przepływ obiekt ma przejąć, skąd woda przychodzi, gdzie odpływa i co stanie się podczas wezbrań, roztopów albo długich opadów. Jeśli obiekt jest liczony wyłącznie pod przeciętne warunki, w praktyce szybko zaczyna pracować „na styk”.
Drugi filar to grunt. Nasyp kolejowy reaguje inaczej na piaski, gliny, grunty organiczne i strefy nawodnione. Dochodzą jeszcze wysadziny mrozowe, osiadania i lokalne rozmycia. Dobrze zaprojektowany obiekt musi współpracować z podłożem, a nie tylko przenosić obciążenie z góry na dół.
Trzecia sprawa to geometria wlotu i wylotu. Jeżeli woda wchodzi gwałtownie, a potem uderza w źle zabezpieczony wylot, powstaje erozja, która z czasem podcina skarpy. Dlatego przy takich obiektach projektuje się także rowy regulacyjne i umocnienia prowadzące wodę w kontrolowany sposób. Jak podaje PKP PLK w instrukcjach utrzymania podtorza, właśnie ten element odwodnienia ma w praktyce duże znaczenie dla bezpieczeństwa i trwałości.
Ostatnia rzecz jest prozaiczna, ale bardzo ważna: dostęp do inspekcji. Jeżeli obiekt jest tak wciśnięty w nasyp, że nie da się go sensownie obejrzeć, oczyścić ani zabezpieczyć po awarii, problem nie znika. On tylko czeka na silniejszy deszcz albo większe obciążenie ruchowe.
Gdy te warunki są spełnione, obiekt pracuje latami bez większego zainteresowania. Gdy nie są, kolej najpierw traci komfort eksploatacji, a potem zaczyna walczyć z naprawami. To prowadzi wprost do utrzymania, bo właśnie tam najczęściej wychodzi, czy projekt był rozsądny.
Jak utrzymanie wpływa na bezpieczeństwo ruchu
W praktyce największym wrogiem takiego obiektu nie jest spektakularna katastrofa, tylko powolna utrata drożności. Zamulenie, gałęzie, nanoszony rumosz, porastanie wlotu i lokalne podmycia potrafią przez długi czas wyglądać niegroźnie, a potem w krótkim czasie zmienić się w problem dla toru i podsypki.
Jak podaje PKP PLK, przy obiektach przeprowadzających wody pod liniami kolejowymi stosuje się również rowy regulacyjne, czyli elementy, które pomagają prowadzić spływ w sposób kontrolowany. To dobrze pokazuje, że utrzymanie nie kończy się na samym „przepuście” - obejmuje też wszystko, co doprowadza do niego wodę i odprowadza ją dalej.
Najczęściej sprawdzam kilka rzeczy:
- stan wlotu i wylotu,
- czy nie ma zamulenia lub zatorów,
- czy skarpy nie są rozmywane,
- czy nie pojawiają się pęknięcia, przecieki albo wykwity,
- czy obiekt nie osiada względem nasypu i toru,
- czy da się do niego dojść ze sprzętem utrzymaniowym.
Po intensywnych opadach albo po pracach ziemnych w sąsiedztwie linii takie oględziny mają szczególną wartość. To wtedy widać, czy obiekt przyjął wodę bez problemu, czy zaczyna się rozmywanie i przesuwanie materiału w nasypie. Szybka reakcja jest tu dużo tańsza niż czekanie, aż tor „pokaże” problem własną geometrią.
Skoro utrzymanie jest tak ważne, łatwo wskazać także błędy, które najczęściej wracają po kilku sezonach i zwykle zaczynają się od drobiazgów.
Najczęstsze błędy, które później mszczą się na torze
Najpoważniejszy błąd to zbyt małe światło albo źle dobrany przekrój. Taki obiekt działa poprawnie tylko do momentu, w którym przyjdzie większy przepływ, niesiony rumosz albo po prostu większa ilość liści i osadów. Potem zaczyna się cofka, podniesienie poziomu wody i obciążanie nasypu.
Drugi problem to niedbały wlot i wylot. Nawet dobra konstrukcja przegrywa, jeśli woda wchodzi do niej zbyt ostro albo wychodzi bez umocnienia skarp. Wtedy erosja robi swoją pracę szybciej niż rutynowy przegląd.
Trzeci błąd widzę często przy modernizacjach starych linii: obiekt traktuje się jako dodatek do robót torowych, a nie jako osobny element systemu odwodnienia. To krótkowzroczne podejście, bo potem każdy lokalny zastój wody wraca w formie podmyć, ubytków podsypki i dodatkowych zamknięć.
Do tej listy dopisałbym jeszcze kilka rzeczy:
- brak kontroli po intensywnych opadach,
- ignorowanie zarastania i nanosów,
- niedostateczne zabezpieczenie przed mrozem i rozsadzeniem gruntu,
- złe powiązanie z rowami przytorowymi,
- brak dostępu do czyszczenia i inspekcji.
Widać tu prostą zależność: im mniej uwagi dostaje obiekt w fazie projektowej i utrzymaniowej, tym szybciej zaczyna generować koszty po stronie toru. To właśnie dlatego na końcu warto spojrzeć na ten temat szerzej, bez sprowadzania go do samej rury albo samego otworu w nasypie.
Mały obiekt, duży wpływ na linię i stację
W kolei lubię takie elementy, bo są skromne wizualnie, ale bardzo szczere eksploatacyjnie. Jeśli coś jest źle dobrane, źle odwodnione albo źle utrzymane, obiekt pod nasypem pokaże to szybciej niż niejedna większa budowla. Na szlaku oznacza to ryzyko podmycia, a na stacji - problemy z odwodnieniem placów, torów i głowic rozjazdowych.
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby ona taka: przy ocenie tego typu budowli patrzy się nie tylko na sam obiekt, ale na cały układ woda-nasyp-tor. Dopiero wtedy widać, czy infrastruktura naprawdę pracuje bezpiecznie, czy tylko wygląda poprawnie na pierwszy rzut oka.
Właśnie z tego powodu na linii kolejowej warto zaczynać od drożności wlotu, wylotu i rowów przytorowych, a dopiero potem przechodzić do samej konstrukcji. To najkrótsza droga do zrozumienia, czy obiekt pod nasypem faktycznie chroni tor, czy tylko czeka na pierwszą większą wodę.
