Wiadukt nad torami - po co i jak to działa?

Most nad torami to jedna z tych konstrukcji, które rozwiązują bardzo praktyczny problem: jak prowadzić ruch nad czynną linią kolejową bez zatrzymywania pociągów i bez mnożenia kolizyjnych punktów na drogach. W tym tekście wyjaśniam, czym taki obiekt różni się od kładki i estakady, kiedy ma sens, jak się go projektuje oraz dlaczego przy stacjach i węzłach kolejowych bywa ważniejszy niż klasyczny przejazd w poziomie szyn. Dorzucam też przykłady z Polski, bo to najlepiej pokazuje, co rzeczywiście działa w terenie.

Czym różni się wiadukt od kładki i estakady

W rozmowie potocznej te pojęcia często się mieszają, ale dla projektanta różnice są bardzo konkretne. Wiadukt to najczęściej obiekt, który prowadzi drogę nad torami albo nad inną przeszkodą, kładka służy głównie pieszym i rowerzystom, a estakada oznacza dłuższy, wyniesiony odcinek trasy, zwykle złożony z kilku przęseł. Każdy z tych obiektów inaczej obciąża teren, inaczej wpływa na krajobraz i inaczej kosztuje w budowie oraz utrzymaniu.

Ja patrzę na to prosto: jeśli trzeba przenieść duży ruch samochodowy albo autobusowy, potrzebny jest wiadukt z pełnowartościowym układem dojazdów. Gdy kluczowe jest bezpieczne przejście między peronami, ulicami lub osiedlami, często wystarcza kładka, pod warunkiem że ktoś od początku pomyśli o windach, pochylniach i oświetleniu.

W praktyce nazwa jest mniej ważna niż funkcja. Jeśli obiekt ma rozwiązać lokalny konflikt ruchu przy stacji, dobrze zaprojektowana kładka może być lepsza niż rozbudowany wiadukt. Jeśli natomiast chodzi o codzienny dojazd dla setek aut i autobusów, półśrodki szybko zaczynają się mścić. I właśnie od tego przechodzę do pytania, kiedy taka inwestycja naprawdę ma sens.

Kiedy bezkolizyjne skrzyżowanie ma sens

Najczęściej wtedy, gdy przejazd w poziomie szyn staje się wąskim gardłem. Dzieje się tak zwłaszcza przy intensywnym ruchu pociągów, w pobliżu stacji, na trasach modernizowanych pod większe prędkości albo tam, gdzie po obu stronach torów rozwija się zabudowa, a rogatki są zamykane coraz częściej. W takich miejscach zwykły przejazd przestaje być wygodny i zaczyna być ryzykowny.

Bezkolizyjne rozwiązanie ma jeszcze jeden efekt, który bywa niedoceniany: porządkuje układ miasta. Mniej czekania przed rogatkami to jedno, ale równie ważne jest to, że mieszkańcy nie muszą planować codziennych przejazdów wokół rozkładu pociągów. Jak pokazują inwestycje prowadzone przez PKP PLK, likwidacja przejazdów kolizyjnych poprawia bezpieczeństwo i upraszcza dojście na drugą stronę torów.

Nie ma tu jednej uniwersalnej recepty. Tunel bywa świetny w centrum miasta, ale w innym miejscu przegrywa z wodami gruntowymi. Wiadukt jest logiczny tam, gdzie liczy się prosty dojazd i czytelna organizacja ruchu. Przejazd w poziomie szyn zostaje tylko wtedy, gdy skala ruchu naprawdę na to pozwala. Z tego miejsca najłatwiej przejść do pytania, jakie typy konstrukcji spotyka się najczęściej.

Jakie typy obiektów spotyka się najczęściej

W polskich warunkach najczęściej widzimy trzy grupy realizacji: wiadukty drogowe, kładki piesze oraz obiekty mieszane z ciągiem pieszo-rowerowym. Każdy z nich odpowiada na inny problem, ale wszystkie mają wspólny cel: odseparować ruch od torów i nie zmuszać kolei do kompromisów kosztem bezpieczeństwa.

• Wiadukt drogowy - sprawdza się tam, gdzie trzeba przenieść ruch samochodów, autobusów i pojazdów technicznych. Daje największą przepustowość, ale wymaga solidnych dojazdów i często przebudowy okolicznego układu ulic.
• Kładka piesza - jest prostszym rozwiązaniem, kiedy najważniejsze jest bezpieczne przejście między stacjami, przystankami, ulicami lub osiedlami. Jej sukces zależy od dostępności, a nie od samej konstrukcji.
• Obiekt pieszo-rowerowy - dobry kompromis w miejscach, gdzie lokalny ruch jest żywy, ale nie na tyle duży, by uzasadniał pełnowymiarowy wiadukt drogowy.
• Modernizacja starego wiaduktu - często tańsza i szybsza niż budowa od zera, ale wymaga bardzo ostrożnej oceny nośności, geometrii i stanu materiału.

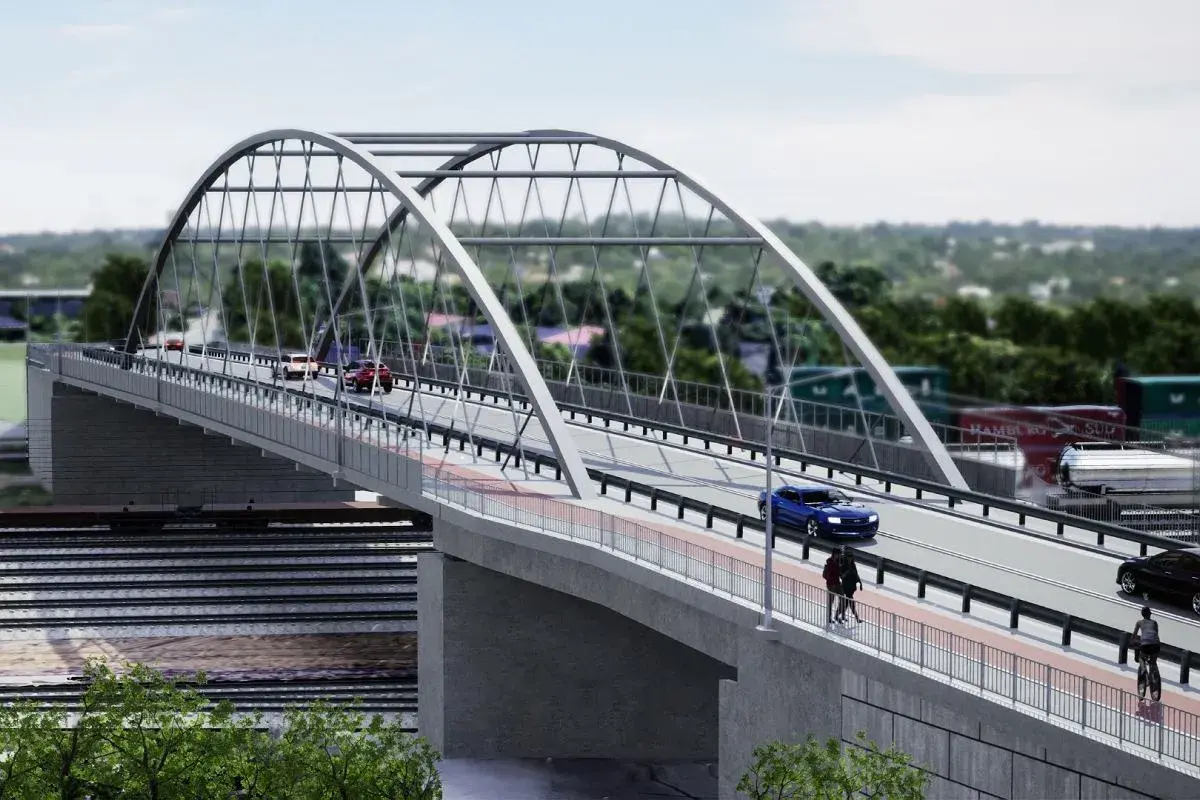

Dobrym przykładem jest Gdańsk, gdzie przy ul. Ku Ujściu powstał ponad 100-metrowy wiadukt z dwoma pasami ruchu i chodnikiem, zastępując przejazd kolejowo-drogowy. To pokazuje, że w miejscach związanych z portem lub dużym ruchem towarowym liczy się nie tylko lokalny dojazd, ale też sprawność całego łańcucha transportowego. Z kolei zabytkowy wiadukt w ciągu ul. Jana z Kolna przypomina, że starsze konstrukcje też muszą nadążać za zmianami sieci kolejowej - w 1968 r. przęsło podniesiono o około 20 cm w związku z elektryfikacją linii.

Od strony inżynieryjnej najciekawsze jest jednak to, czego zwykle nie widać z poziomu ulicy: skrajnia budowli, posadowienie i zachowanie rezerwy dla utrzymania torów. To właśnie tam rozstrzyga się, czy obiekt będzie tylko efektowny, czy naprawdę bezproblemowy w eksploatacji.

Jak projektuje się konstrukcję nad czynną linią

Przy takich obiektach nie zaczyna się od ładnej wizualizacji, tylko od ograniczeń. Skrajnia budowli to bezpieczny obrys, którego żadna część konstrukcji nie może przekroczyć, a na liniach zelektryfikowanych trzeba jeszcze uwzględnić sieć trakcyjną, osprzęt i dostęp ekip utrzymaniowych. W praktyce oznacza to, że kilka centymetrów błędu może mieć większe znaczenie niż cały efekt estetyczny projektu.

Ja zwykle patrzę na trzy rzeczy. Po pierwsze, na geometrię i nośność: obiekt ma przenieść ruch, ale nie może wprowadzać nadmiernych ugięć ani drgań. Po drugie, na grunt i fundamenty, bo w pobliżu torów nie ma miejsca na przypadkowe osiadania. Po trzecie, na odwodnienie i eksploatację zimową, bo woda, lód i sól są dla takich konstrukcji równie wymagające jak sam ruch kolejowy.

• Geotechnika - sprawdza, czy podłoże uniesie podpory bez niekontrolowanych osiadań.
• Skrajnia - pilnuje bezpiecznego odstępu od toru, sieci trakcyjnej i urządzeń przytorowych.
• Drgania i hałas - mają znaczenie zwłaszcza przy stacjach, osiedlach i zabudowie wielorodzinnej.
• Dostęp serwisowy - decyduje o tym, czy obiekt da się sensownie utrzymywać przez kolejne dekady.

W dobrze zaprojektowanym obiekcie każdy z tych elementów jest policzony z zapasem, ale nie z przesadą. Nadmiar materiału podnosi koszt, a zbyt mała rezerwa potrafi zemścić się już przy pierwszej modernizacji linii albo wymianie sieci trakcyjnej. Z tego powodu projekt i budowa nigdy nie kończą się na samym przęśle. Trzeba jeszcze zgrać wykonanie z ruchem kolejowym.

Jak wygląda budowa i późniejsze utrzymanie

Budowa obiektu nad torami to zwykle proces etapowany, bo kolei nie można po prostu wyłączyć na kilka miesięcy. Nawet przy dużej inwestycji prace odbywają się fragmentami, często nocą albo w weekendy, gdy organizacja ruchu kolejowego i drogowego jest łatwiejsza do przełożenia. To jeden z powodów, dla których podobne roboty trwają od kilku do kilkunastu miesięcy, a większe realizacje zamykają się często w przedziale około 12-24 miesięcy.

1. Najpierw powstaje koncepcja i dokumentacja, wraz z uzgodnieniami kolejowymi oraz analizą dojazdów i dojść.
2. Potem wykonuje się badania gruntu, bo fundamenty przy torach muszą być oparte na pewnym rozpoznaniu podłoża.
3. Następnie buduje się podpory, przyczółki i elementy odwodnienia, które zwykle są najmniej widowiskowe, ale najbardziej wrażliwe technicznie.
4. W kolejnym kroku montuje się ustroje nośne, często przy bardzo ograniczonych oknach technologicznych.
5. Na końcu dochodzą nawierzchnie, balustrady, oświetlenie, oznakowanie i testy dopuszczające obiekt do ruchu.

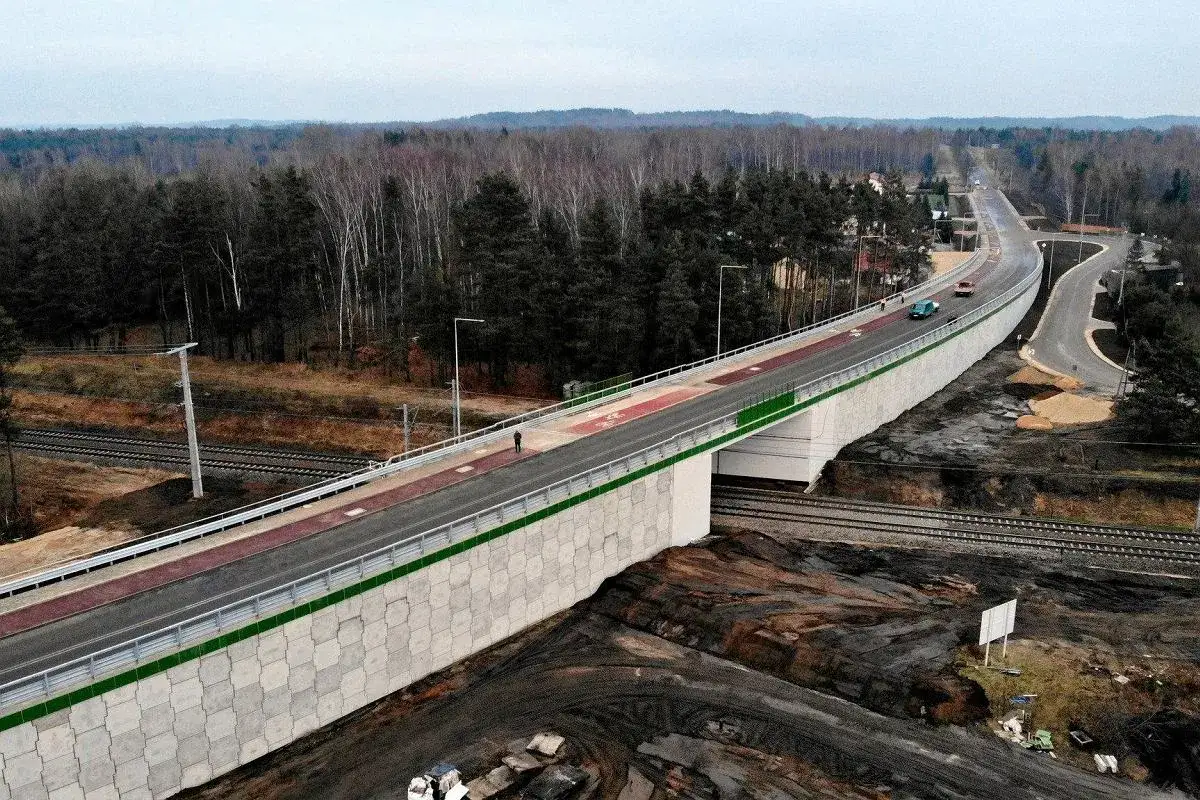

Dobrym punktem odniesienia są polskie realizacje. W Hucisku nowy wiadukt nad torami zastąpił starą przeprawę po 23 miesiącach prac, a koszt robót wyniósł 20 mln zł. W Pruszkowie wiadukt drogowy wraz z przyległym układem ulic wyceniono na około 22,33 mln zł netto. Z kolei w Szepietowie obiekt wraz z dojazdami liczy 800 m długości, sam wiadukt ma 95 m, a jezdnia ma 7 m szerokości, po jednym pasie w każdą stronę. Te liczby dobrze pokazują, że prawdziwy koszt i złożoność tkwią nie tylko w samym przęśle, ale też w całym otoczeniu inwestycji.

Utrzymanie też nie jest tu dodatkiem. Co kilka lat trzeba kontrolować izolacje, odwodnienie, dylatacje, stan antykorozyjny, balustrady, oświetlenie i elementy dostępności. W praktyce to właśnie utrzymanie oddziela inwestycję, która działa bez problemów, od obiektu, który po kilku sezonach zaczyna być uciążliwy dla użytkowników.

Co taka inwestycja zmienia dla ruchu i stacji

Przy stacjach i liniach o dużym natężeniu ruchu bezkolizyjne przejście potrafi zmienić więcej niż tylko układ ulicy. Dla kolei oznacza to mniej ryzykownych punktów styku z ruchem drogowym, dla mieszkańców krótszą i bardziej przewidywalną drogę, a dla przewoźników - mniej zakłóceń wynikających z zamykania przejazdów. To jest szczególnie ważne tam, gdzie ruch pasażerski i towarowy musi współistnieć na ograniczonej przestrzeni.

Właśnie dlatego przy stacjach patrzę nie tylko na samą konstrukcję, ale też na to, czy łatwo dojść na peron, czy autobusy mają sensowny węzeł przesiadkowy i czy rowerzysta nie musi robić niepotrzebnego objazdu. Jeśli obiekt podnosi przepustowość, ale jednocześnie utrudnia dojście do stacji, to część korzyści po prostu znika. Dobre rozwiązanie ma więc działać jednocześnie dla kolei, miasta i codziennego użytkownika.

Na co patrzeć, gdy ocenia się jakość rozwiązania

Najlepsze przeprawy nad torami nie są wcale te największe czy najbardziej widowiskowe. Najlepsze są te, których po kilku miesiącach nikt nie musi „naprawiać w głowie”, bo działają intuicyjnie, bezpiecznie i bez dodatkowych komplikacji dla ruchu. Gdy oceniam taką inwestycję, zadaję sobie kilka prostych pytań.

• Czy obiekt rzeczywiście usuwa kolizyjny punkt, czy tylko przesuwa go o kilkadziesiąt metrów?
• Czy piesi, rowerzyści i osoby z ograniczoną mobilnością mają prostą, czytelną trasę?
• Czy układ dojazdów nie tworzy nowych korków przy pierwszym większym ruchu?
• Czy przewidziano zimowe utrzymanie, odwodnienie i łatwy dostęp serwisowy?
• Czy konstrukcja ma rezerwę pod przyszłą modernizację linii lub stacji?

Jeśli na większość tych pytań odpowiedź brzmi „tak”, to znaczy, że inwestycja została pomyślana nie tylko jako obiekt inżynieryjny, ale jako realna poprawa funkcjonowania całego układu kolejowego i drogowego. I właśnie o to chodzi w rozwiązaniach nad torami: mają nie imponować samą formą, tylko porządkować ruch, skracać drogę i zmniejszać liczbę miejsc, w których kolej oraz miasto wchodzą sobie w drogę.
