Bezkolizyjne prowadzenie torów nad drogą, doliną albo inną linią komunikacyjną to jeden z tych tematów, które łatwo sprowadzić do prostego „przejścia nad przeszkodą”. W praktyce wiadukt kolejowy decyduje o przepustowości odcinka, bezpieczeństwie ruchu i kosztach utrzymania, dlatego warto rozumieć jego budowę, rolę na liniach i stacjach oraz najczęstsze problemy eksploatacyjne. W tym tekście porządkuję definicję, pokazuję różnice względem innych obiektów i wyjaśniam, na co patrzy się przy projektowaniu oraz odbiorze.
Najważniejsze informacje w skrócie
- To obiekt inżynieryjny, który prowadzi linię kolejową nad przeszkodą inną niż woda.
- W polskich definicjach granicą praktyczną jest 3,00 m szerokości otworu w świetle.
- Na liniach kolejowych taki obiekt ogranicza kolizje z ruchem drogowym i poprawia płynność przejazdu.
- Na stacjach i w węzłach pomaga utrzymać bezkolizyjny układ torów, rozjazdów i dojść.
- O jakości decydują nie tylko przęsła, ale też odwodnienie, skrajnia, łożyska i ochrona przed uderzeniem pojazdów.
Czym jest taki obiekt i czym różni się od mostu
Najkrócej mówiąc, to budowla, która pozwala przeprowadzić linię kolejową ponad przeszkodą inną niż woda. W definicjach PKP PLK granica 3,00 m szerokości otworu w świetle oddziela wiadukt od przepustu, więc nie chodzi o każdy mały obiekt nad rowem czy ciekem, ale o konstrukcję o wyraźnie większej skali. W praktyce pod takim obiektem może znajdować się droga, inna linia kolejowa, tor tramwajowy, dolina, przekop albo zabudowany fragment miasta.
Warto odróżnić go od mostu, bo oba obiekty wyglądają podobnie, ale pracują w innych warunkach. Most prowadzi nad przeszkodą wodną, a ten typ obiektu nad przeszkodą suchą lub infrastrukturalną. Różnica jest istotna nie tylko dla inżyniera, lecz także dla utrzymania: przy moście najważniejsza bywa hydraulika i odporność na wezbrania, a tutaj częściej liczą się skrajnia, drgania, hałas, dojazd do obiektu i ochrona przed kolizją z ruchem pod spodem.
| Rodzaj obiektu | Co prowadzi | Jaka przeszkoda jest pod spodem | Najważniejsza cecha |
|---|---|---|---|
| Wiadukt | Linia kolejowa | Droga, inna linia, dolina, zabudowa | Bezkolizyjne skrzyżowanie w układzie pionowym |
| Most | Linia kolejowa | Woda | Przebieg nad rzeką, kanałem lub jeziorem |
| Przepust | Linia kolejowa | Mała przeszkoda terenowa | Zwykle mniejszy otwór i prostsza konstrukcja |
| Kładka dla pieszych | Ruch pieszy | Tory lub inna przeszkoda | Służy ludziom, nie pociągom |
To rozróżnienie porządkuje cały temat, bo od razu widać, że nie mówimy o dekoracyjnej estetyce, tylko o funkcjonalnym elemencie infrastruktury. Gdy ta różnica jest jasna, łatwiej zrozumieć, dlaczego taki obiekt bywa kluczowy na trasie i w układzie stacyjnym.
Dlaczego ma znaczenie na liniach i stacjach

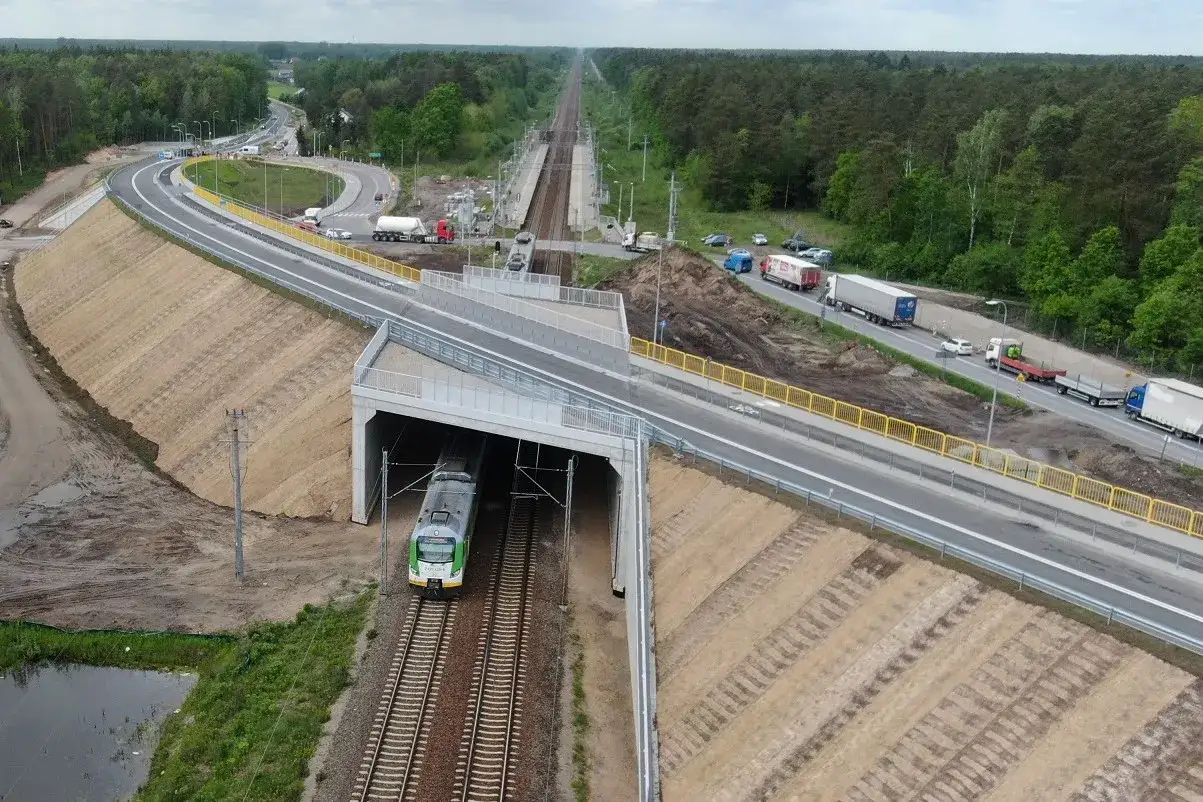

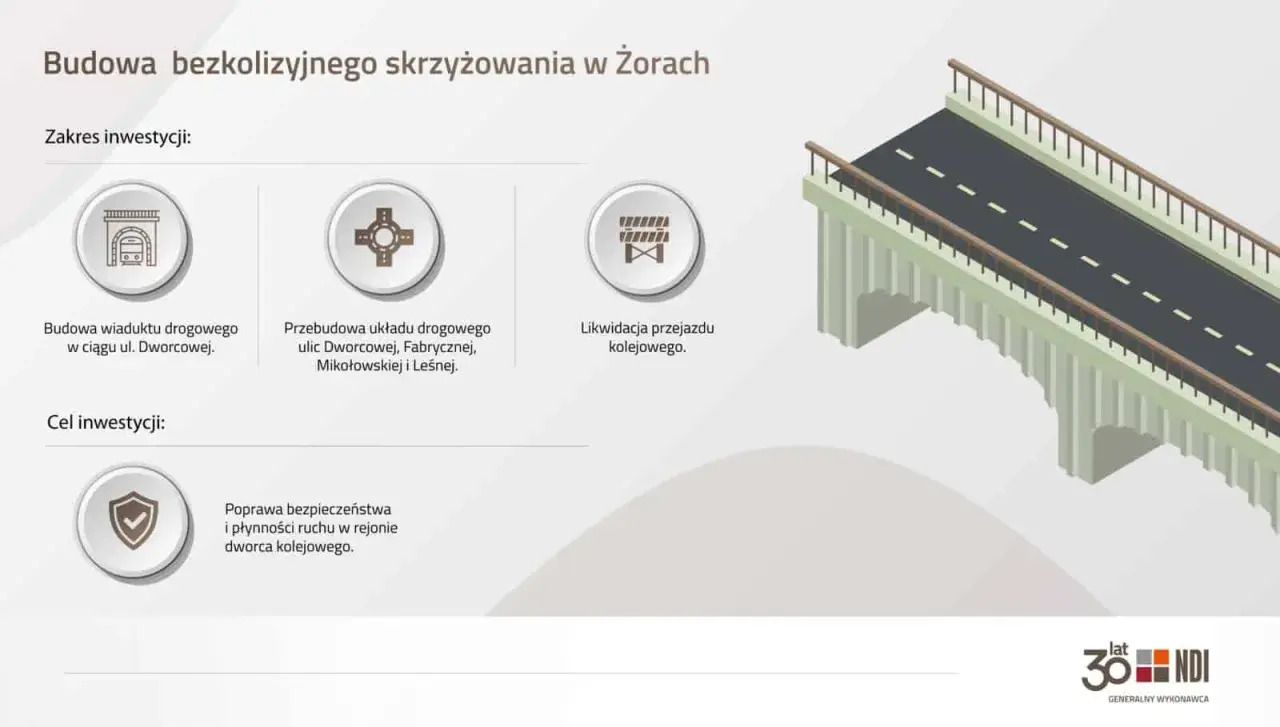

Na linii kolejowej taki obiekt przede wszystkim eliminuje konflikt między ruchem pociągów a ruchem na poziomie terenu. Zamiast przejazdu kolejowo-drogowego, który zawsze wnosi ograniczenia i ryzyko, dostajemy bezkolizyjne skrzyżowanie. To poprawia bezpieczeństwo, ale też skraca czas przejazdu i pozwala utrzymać lepszą płynność ruchu, zwłaszcza tam, gdzie tory przecinają gęstą sieć dróg lub zabudowę miejską.
Na stacjach i w ich głowicach, czyli tam, gdzie układ rozjazdów się zagęszcza, rola jest jeszcze bardziej praktyczna. Dzięki temu da się poprowadzić tory nad ulicą dojazdową, nad inną linią albo nad zapleczem technicznym bez mnożenia przejazdów w jednym poziomie. To ważne również przy dużym natężeniu ruchu pasażerskiego, bo każda kolizja z ruchem drogowym lub pieszym komplikuje organizację stacji.
- Na szlakach pomaga utrzymać parametry jazdy bez konieczności tworzenia przejazdu w poziomie toru.
- W węzłach pozwala rozdzielić ruch pociągów, tramwajów, samochodów i pieszych.
- W miastach ogranicza liczbę skrzyżowań kolizyjnych, co zwykle poprawia bezpieczeństwo i przepustowość.
- Przy stacjach porządkuje układ dojść, zapleczy i torów, zwłaszcza gdy teren jest ciasny.
Tu łatwo też o pomyłkę: pieszą kładkę albo przejście pod torami często wrzuca się do jednego worka z obiektem nad torami, a to różne elementy układu. Przejście pod torami w obrębie stacji służy ruchem pieszym i bagażowym, natomiast ten obiekt prowadzi same tory. Gdy to rozdzielimy, projekt i eksploatacja stają się dużo czytelniejsze, a to prowadzi wprost do kwestii konstrukcji.
Jak wygląda konstrukcja i z czego się składa
Od strony konstrukcyjnej patrzę na taki obiekt jak na zestaw kilku współpracujących elementów, a nie jedną „belkę nad drogą”. Są podpory, czyli przyczółki i ewentualne filary, są przęsła przenoszące obciążenia, jest pomost z układem torowym, a do tego izolacja, odwodnienie, łożyska i dylatacje. Każdy z tych składników ma własną rolę, a awaria jednego potrafi szybko odbić się na reszcie układu.
W praktyce stosuje się różne materiały i systemy nośne. Stal daje dużą swobodę przy większych rozpiętościach, żelbet zapewnia sztywność i dobrą trwałość, a beton sprężony bywa korzystny tam, gdzie trzeba połączyć nośność z relatywnie niewielką liczbą podpór. W nowoczesnych przebudowach liczy się nie tylko sam nośnik, ale też to, czy da się go łatwo utrzymać bez długich zamknięć torowych.
| Materiał | Najmocniejsza strona | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Stal | Duża rozpiętość i relatywnie niewielki ciężar własny | Wymaga dobrej ochrony antykorozyjnej i kontroli spoin | Duże przęsła, modernizacje, trudne warunki montażowe |
| Żelbet | Sztywność i odporność na codzienną eksploatację | Większy ciężar własny | Obiekty średniej rozpiętości, odcinki miejskie |
| Beton sprężony | Dobra nośność przy korzystnej geometrii | Wymaga precyzji wykonania i starannego nadzoru | Nowe obiekty i przebudowy, gdy liczy się trwałość |
W standardach technicznych PKP PLK ważny jest też detal, który z perspektywy pasażera zwykle pozostaje niewidoczny: odległości od toru, dostęp do obsługi i bezpieczeństwo przy utrzymaniu. Dla przykładu, przy obiektach z dojściem dla personelu odległość między osią skrajnego toru a barierką rośnie wraz z prędkością i wynosi 2,50 m do 160 km/h, 3,30 m przy 160-200 km/h oraz 3,60 m przy 200-250 km/h. To dobrze pokazuje, że konstrukcja musi być dopasowana nie tylko do statyki, ale też do eksploatacji i serwisu.
Właśnie te detale decydują, czy obiekt działa bezproblemowo, czy zaczyna generować niepotrzebne ograniczenia już po oddaniu do ruchu.
Co decyduje o projekcie i bezpieczeństwie
Projekt takiej konstrukcji zaczyna się od skrajni, obciążeń i geometrii linii, a dopiero później dochodzi cała reszta. Skrajnia, czyli przestrzeń, w której może bezpiecznie pracować tabor i obsługa, musi być zachowana nie tylko na rysunku, ale też po latach osiadań, remontów i zmian w otoczeniu. Do tego dochodzą obciążenia pionowe i poziome, wibracje, wpływ temperatury, wiatr, oddziaływanie hamujących pociągów oraz warunki odwodnienia.
Jeżeli obiekt przebiega nad drogą publiczną, pojawia się dodatkowy problem: ochrona ruchu pod spodem przed spadającym tłuczniem, lodem, śniegiem czy drobnymi elementami z pociągu. W takich miejscach stosuje się pełne pomosty chodników i pełnościenne bariery, a gdy przęsła znajdują się blisko drogowej skrajni pionowej, projekt przewiduje też stalowe ramy ochronne, które ograniczają ryzyko uderzenia wysokiego pojazdu w konstrukcję.
| Czynnik | Dlaczego jest ważny | Co psuje się najczęściej |
|---|---|---|
| Skrajnia | Chroni pociągi, obsługę i ruch pod obiektem | Zbyt mały prześwit, kolizje z wyposażeniem |
| Odwodnienie | Ogranicza zawilgocenie i degradację izolacji | Zacieki, przecieki, uszkodzone wpusty |
| Łożyska i dylatacje | Pozwalają konstrukcji pracować pod wpływem temperatury i obciążeń | Zacinanie, korozja, nadmierne przemieszczenia |
| Ochrona przed kolizją | Chroni obiekt nad drogą przed uderzeniem pojazdu | Zniszczenia przy zbyt niskiej skrajni lub złym oznakowaniu |
| Dostęp do utrzymania | Ułatwia przeglądy i naprawy bez długich zamknięć | Trudne dojście, dłuższy czas interwencji |
Najlepsze projekty są zwykle nie te najbardziej efektowne wizualnie, tylko te, które dobrze radzą sobie z codzienną eksploatacją. Jeśli obiekt jest poprawnie zaprojektowany, użytkownik widzi go przez kilka sekund, a zarządca infrastruktury nie musi wracać do niego co sezon z nowym problemem. To właśnie dlatego utrzymanie ma tak duże znaczenie.
Utrzymanie, awarie i sygnały ostrzegawcze
W utrzymaniu najważniejsza jest konsekwencja, bo większość problemów zaczyna się nie od nagłej katastrofy, ale od drobnej degradacji. Najczęściej pierwszym sygnałem jest woda: przecieki przez izolację, zabrudzenia od spływów, zacieki na spodzie przęsła albo wyraźnie niesprawne odwodnienie. Dopiero później pojawiają się korozja, rysy, odspojenia betonu, luzy w elementach stalowych czy wyraźnie gorsza geometria toru w dojazdach.
Na obiektach nad drogami trzeba też brać pod uwagę uszkodzenia mechaniczne, zwłaszcza od pojazdów o zbyt dużej wysokości. Część awarii zaczyna się banalnie: słabe oznakowanie, brak ochrony skrajni, zmiana organizacji ruchu drogowego albo niedoszacowanie gabarytów pojazdu. Z doświadczenia wiem, że w takich miejscach „ładny wygląd” nie ma większego znaczenia, jeśli pod spodem rośnie ryzyko kolizji.
- Zacieki i wilgoć zwykle wskazują na problem z izolacją albo odwodnieniem.
- Rdza przy łożyskach i połączeniach mówi o długotrwałym kontakcie z wodą lub zaniedbanej ochronie antykorozyjnej.
- Rysy i odspojenia betonu mogą oznaczać pracę konstrukcji lub lokalne uszkodzenia mrozowe.
- Drgania i nierówności toru na dojazdach często są pierwszym objawem problemów z podparciem lub osiadaniem nasypu.
Jeśli te symptomy są ignorowane, obiekt zaczyna wymagać coraz droższych napraw, a czasem także ograniczeń prędkości. Na tej podstawie można już odróżnić konstrukcję, która naprawdę pracuje dobrze, od takiej, która tylko z daleka wygląda solidnie.
Co w terenie odróżnia dobry obiekt od kłopotliwego
Gdy oglądam taki obiekt w terenie, patrzę przede wszystkim na trzy rzeczy: jak rozwiązano odwodnienie, czy utrzymano bezpieczną skrajnię i czy konstrukcja daje się sensownie serwisować. To są elementy mniej efektowne niż architektura przyczółków, ale właśnie one robią największą różnicę po kilku latach ruchu.
- Ma czyste i drożne odwodnienie, więc woda nie stoi na pomoście ani nie spływa po podporach.
- Ma logicznie poprowadzone dojście serwisowe, co skraca czas przeglądów i napraw.
- Ma zabezpieczoną skrajnię pod obiektem, zwłaszcza gdy biegnie nad drogą publiczną.
- Nie wymusza prowizorycznych obejść w układzie torowym, pieszym ani drogowym.
Dobry wiadukt kolejowy nie wygrywa wyglądem, tylko tym, że po prostu działa: bez kolizji, bez nadmiaru wilgoci, bez problemów z utrzymaniem i bez zaskoczeń dla ruchu na linii oraz na stacji. Jeśli pamięta się o tych czterech sprawach, łatwiej zrozumieć, dlaczego jedne obiekty pracują spokojnie przez dziesięciolecia, a inne zaczynają sprawiać kłopoty niemal od pierwszych sezonów eksploatacji.
