W kolejowej infrastrukturze nic nie działa w oderwaniu od reszty: tor prowadzi pociąg, stacja go porządkuje, a urządzenia sterowania ruchem i utrzymanie decydują, czy całość jest naprawdę wydolna. W tym tekście rozkładam temat na części i pokazuję, jak czytać linie, stacje, przystanki i bocznice bez technicznego zamieszania. To przydatne zarówno wtedy, gdy analizujesz mapę sieci, jak i wtedy, gdy chcesz zrozumieć, dlaczego jeden odcinek działa sprawnie, a inny stale się korkuje.
Najważniejsze fakty o liniach i stacjach, które porządkują cały temat
- Linia kolejowa to nie tylko para szyn, ale też wszystkie elementy potrzebne do prowadzenia ruchu.
- Stacja daje możliwość krzyżowania, wyprzedzania i zmiany kierunku, więc ma większe znaczenie niż sam peron.
- Przepustowość zależy od liczby torów, systemu srk, rozjazdów i geometrii, a nie wyłącznie od stanu nawierzchni.
- W Polsce różnice między liniami wynikają głównie z roli w sieci, elektryfikacji i układu punktów eksploatacyjnych.
- Modernizacja ma sens wtedy, gdy obejmuje cały ciąg: tor, podtorze, stację i sterowanie ruchem.
Czym jest droga kolejowa i gdzie kończy się sam tor
W ujęciu technicznym droga kolejowa obejmuje nie tylko sam tor, ale też podtorze, urządzenia i obiekty potrzebne do prowadzenia ruchu. To ważne rozróżnienie, bo w praktyce wiele problemów nie zaczyna się na szynie, tylko w geometrii, odwodnieniu, sterowaniu ruchem albo w układzie stacji.
Ja patrzę na to tak: tor jest elementem podstawowym, ale linia kolejowa jest już odcinkiem przygotowanym do obsługi pociągów między konkretnymi punktami. W dokumentach i instrukcjach spotyka się też podział na szlak, odstęp i odcinek. To nie są synonimy, tylko różne poziomy organizacji ruchu, które wpływają na to, jak pociąg jest prowadzony i gdzie może się mijać z innym składem.
W Polsce standardowy rozstaw toru na sieci normalnotorowej wynosi 1435 mm, ale sam wymiar szyny nie mówi jeszcze nic o jakości odcinka. O tym decyduje cały układ: stan podtorza, odwodnienie, rozjazdy, sygnalizacja i sposób utrzymania. Właśnie dlatego dwa odcinki o podobnej długości mogą mieć zupełnie inną wartość eksploatacyjną.
Jeśli ten podział jest jasny, dużo łatwiej zrozumieć, co dokładnie dzieje się dalej na poziomie infrastruktury i utrzymania.
Z czego składa się linia kolejowa, gdy patrzy się na nią od strony utrzymania
Najprościej mówiąc, dobra linia kolejowa działa jak system naczyń połączonych. Wymiana samych szyn nie wystarczy, jeśli pod spodem słabnie podtorze albo jeśli woda stoi przy torze po każdym większym deszczu. W praktyce utrzymanie zaczyna się od miejsc, których pasażer zwykle nie widzi.
- Nawierzchnia torowa - szyny, podkłady, złącza i mocowania. To ona przenosi obciążenia od taboru.
- Podtorze - warstwa gruntowa i konstrukcyjna pod torem. Jeżeli jest osłabione, pojawiają się deformacje i ograniczenia prędkości.
- Odwodnienie - rowy, przepusty i drenaż. Bez niego nawet dobry tor szybko traci parametry.
- Rozjazdy - elementy pozwalające zmieniać przebieg jazdy. Są technicznie wrażliwe, bo łączą geometrię toru z ruchem zwrotnym.
- Obiekty inżynieryjne - mosty, wiadukty i tunele. To miejsca, w których nośność i kontrola stanu mają szczególne znaczenie.
- Sieć trakcyjna i zasilanie - kluczowe na odcinkach elektryfikowanych. Bez sprawnego zasilania nawet najlepszy tor nie obsłuży planowanego ruchu.
- Urządzenia srk - sterowanie ruchem kolejowym, czyli sygnalizacja, blokada i systemy nadzoru. To one pilnują odstępów i bezpieczeństwa.
W materiałach technicznych PKP PLK widać dobrze, że przy ocenie odcinka liczy się nie jeden parametr, lecz cały zestaw: prędkość dopuszczalna, nacisk osi, liczba torów i warunki prowadzenia ruchu. To rozsądne podejście, bo na kolei jeden słaby punkt potrafi ograniczyć cały ciąg.
Od tej strony łatwiej przejść do stacji, bo właśnie tam widać, jak infrastruktura torowa zaczyna pracować nie tylko dla przejazdu, lecz także dla obsługi ruchu.

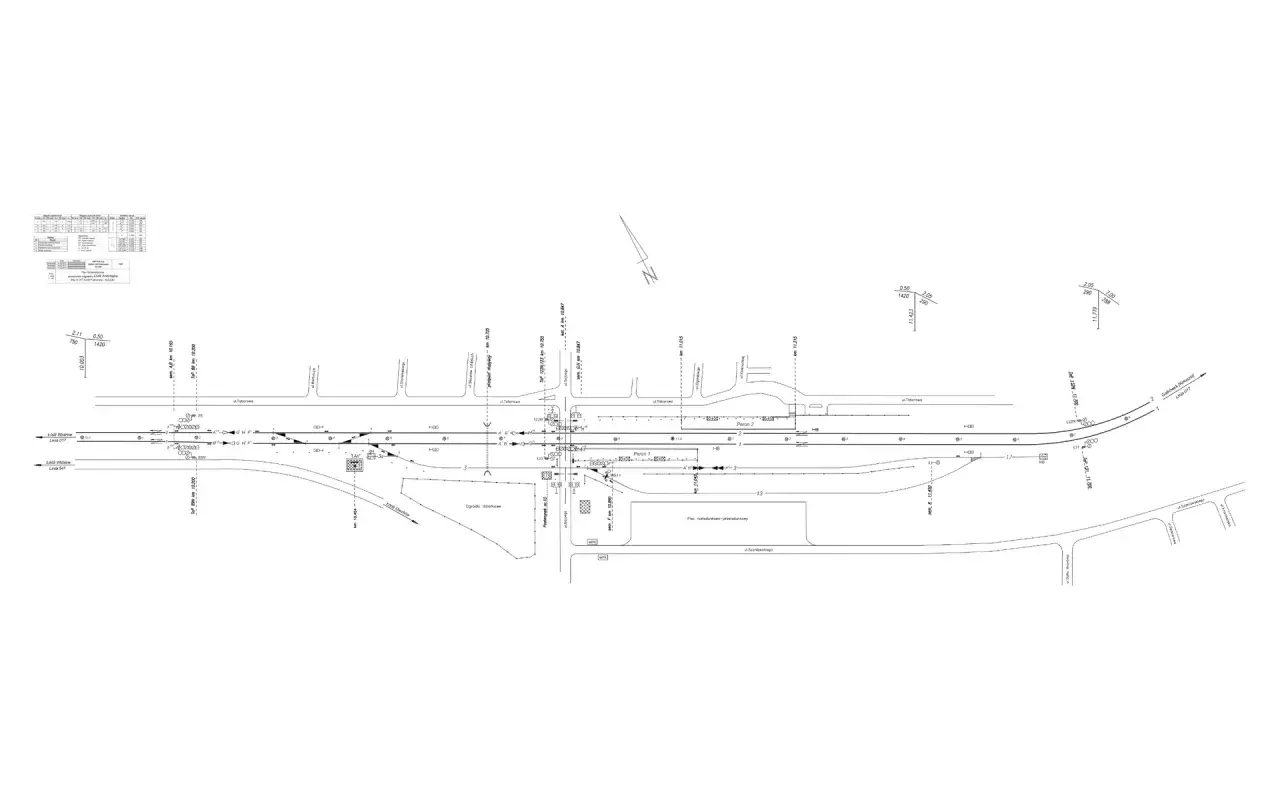

Jak stacje, przystanki i bocznice porządkują ruch
Tu pojawia się najczęstsze uproszczenie: wielu osobom stacja kojarzy się wyłącznie z budynkiem dworca. Tymczasem to nie budynek decyduje o roli miejsca w sieci, tylko układ torów i możliwość prowadzenia ruchu. UTK rozróżnia przy tym dworzec jako obiekt obsługi podróżnych oraz stację pasażerską jako szerszy obiekt infrastruktury usługowej z dostępem do peronu.
| Obiekt | Rola w sieci | Co daje w praktyce | Najważniejsze ograniczenie |
|---|---|---|---|
| Stacja | Miejsce, w którym pociągi mogą się mijać, wyprzedzać, kończyć bieg lub zmieniać kierunek | Większa elastyczność ruchu i możliwość obsługi większej liczby relacji | Wymaga rozjazdów, urządzeń sterowania i większej powierzchni |
| Przystanek osobowy | Punkt zatrzymania dla podróżnych, zwykle bez rozbudowanego układu torowego | Niższy koszt i prostsza obsługa ruchu pasażerskiego | Nie daje takich możliwości operacyjnych jak stacja |
| Bocznica | Krótki odcinek połączony z linią, służący zakładom, składom lub terminalom | Obsługa ładunków, odstawianie wagonów, ruch techniczny | Nie zastąpi sieciowej przepustowości linii |
| Stacja rozrządowa | Porządkuje składy towarowe i układa je według kierunków | Duża rola w logistyce i transporcie ładunków | Jest specjalistyczna, więc nie ma sensu oceniać jej jak zwykłej stacji pasażerskiej |
W praktyce dużą rolę odgrywają też mijanki i posterunki odgałęźne, bo to one rozładowują jednotorowe odcinki i pozwalają układać ruch bez wielkich przerw. To ważne szczególnie tam, gdzie linia ma służyć nie tylko przejazdowi, ale też regularnej obsłudze lokalnych relacji.
W praktyce najbardziej myli się właśnie stację z przystankiem. Przystanek dobrze obsłuży ruch pasażerski, ale nie rozwiąże problemu przepływu pociągów na przeciążonym odcinku. Stacja z kolei bywa krytyczna nawet wtedy, gdy sama nie przyjmuje wielu podróżnych, bo to tam rozstrzyga się mijanie i układanie ruchu.
Ten podział prowadzi prosto do pytania, od którego zależy codzienna jakość działania całej sieci: co sprawia, że jedne odcinki „przepuszczają” ruch płynnie, a inne natychmiast się blokują?
Co naprawdę decyduje o przepustowości i bezpieczeństwie
Gdy oceniam linię, nie zaczynam od deklarowanej prędkości, tylko od pytania, czy odcinek ma dość „oddechu” operacyjnego. Przepustowość to nie slogan marketingowy, lecz zdolność infrastruktury do przyjęcia określonej liczby pociągów w czasie bez utraty punktualności i bezpieczeństwa.
| Czynnik | Wpływ na ruch | Typowy błąd oceny |
|---|---|---|
| Liczba torów | Dwutorowość zwykle ułatwia rozdzielenie kierunków i zwiększa elastyczność | Zakładanie, że sam drugi tor załatwia problem przepustowości |
| Srk | System sterowania ruchem pilnuje odstępów i pozwala prowadzić ruch bardziej precyzyjnie | Pomijanie roli sygnalizacji przy analizie „szybkości” linii |
| Rozjazdy | Umożliwiają zmianę toru, ale też wprowadzają ograniczenia prędkości i większe zużycie | Traktowanie ich jak drobnego dodatku, a nie elementu krytycznego |
| Przejazdy i skrzyżowania | Wpływają na bezpieczeństwo i na możliwą organizację ruchu | Zakładanie, że problemem jest tylko sam tor, nie punkt kolizji z ruchem drogowym |
| Utrzymanie i okna technologiczne | Decydują o tym, czy infrastruktura zachowuje parametry w czasie | Liczenie jedynie „maksymalnej” prędkości bez uwzględnienia ograniczeń okresowych |
Na liniach o większym natężeniu ruchu coraz ważniejszy staje się także ETCS, czyli europejski system nadzoru jazdy. Nie zastępuje on dobrego układu torowego, ale pomaga utrzymać bezpieczne odstępy i ogranicza skutki błędów człowieka.
Bezpieczeństwo wynika z tego samego układu. Jeśli odstępy między pociągami są dobrze pilnowane, rozjazdy są w dobrym stanie, a szlak i stacja są ze sobą logicznie połączone, ryzyko spada. Jeśli jeden z tych elementów odstaje, cała linia zaczyna żyć w rytmie ograniczeń zamiast rozkładu jazdy.
To właśnie dlatego w kolei modernizacja jednego parametru rzadko daje pełny efekt. Żeby zobaczyć różnice między odcinkami, trzeba jeszcze spojrzeć na ich rolę w sieci i sposób, w jaki są klasyfikowane.

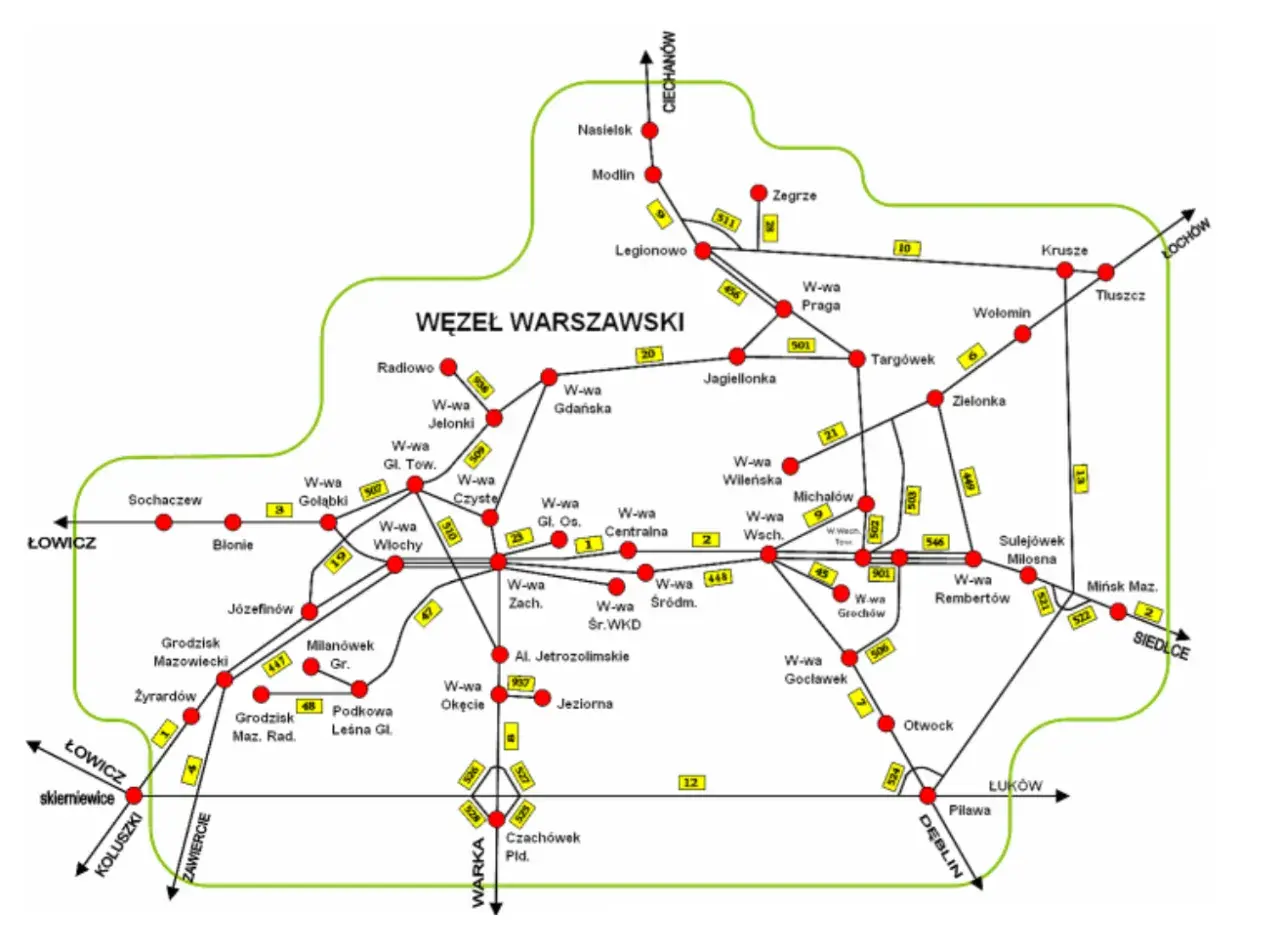

Jak odróżnić linię główną od lokalnej i towarowej
Na mapie wszystkie linie wyglądają podobnie, ale ich funkcja bywa zupełnie różna. Jedne są nośnikiem ruchu dalekobieżnego, inne spinają regiony, a jeszcze inne obsługują ładunki lub pojedyncze relacje o małym natężeniu. Dla mnie to ważne, bo od funkcji zależy sens inwestycji, utrzymania i oczekiwania wobec stacji po drodze.
| Typ odcinka | Charakterystyka | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Linia magistralna | Łączy ważne ośrodki i zwykle obsługuje większy ruch | Ruch dalekobieżny, międzyregionalny, część ruchu towarowego | Każde ograniczenie szybko odbija się na całej sieci |
| Linia regionalna | Spina miasta i powiaty, często z większą liczbą postojów | Dojazdy codzienne, ruch aglomeracyjny, relacje mieszane | Potrzebuje dobrze zaprojektowanych stacji i mijanek |
| Linia lokalna | Obsługuje mniejszy ruch i bywa bardziej wrażliwa na koszty | Krótsze relacje, obsługa mniejszych ośrodków | Łatwo ją „przydusić” nadmierną liczbą ograniczeń |
| Linia towarowa | Projektowana z myślą o ładunkach i cięższych składach | Korytarze logistyczne, porty, terminale, zakłady przemysłowe | Ważniejsza bywa nośność i układ stacji niż sama prędkość |
| Dwutorowa | Większa płynność ruchu w obu kierunkach | Trasy o większym znaczeniu przewozowym | Droższa w utrzymaniu i bardziej wymagająca organizacyjnie |
| Jednotorowa | Tańsza i prostsza, ale wymaga dokładniejszego planowania mijania | Odcinki o mniejszym ruchu lub ograniczonej przestrzeni | Bez mijanek i sprawnego sterowania szybko staje się wąskim gardłem |
W polskich realiach najważniejsza różnica nie biegnie jednak między „starym” i „nowym” odcinkiem, tylko między takim, który ma dobrą rezerwę operacyjną, a takim, który działa na granicy możliwości. To rozróżnienie jest bardziej użyteczne niż sama etykieta klasy linii.
Gdy już to widzę, łatwiej mi przejść do praktyki: na co patrzeć, kiedy chcę ocenić konkretny odcinek albo stację bez popadania w techniczny chaos.
Na co zwracam uwagę, gdy oceniam odcinek albo stację
W praktyce zaczynam od prostego pytania: czy ta infrastruktura naprawdę wspiera ruch, czy tylko go formalnie dopuszcza. To brzmi podobnie, ale różnica jest duża. Odcinek może spełniać minimalne wymagania, a mimo to generować opóźnienia, wymuszać długie postoje techniczne albo ograniczać potencjał całej relacji.
- Spójność układu - czy tor, stacja i szlak tworzą ciąg bez niepotrzebnych „wąskich gardeł”.
- Możliwość mijania i wyprzedzania - szczególnie ważna na liniach regionalnych i jednotorowych.
- Dostęp do peronów - wygoda pasażera jest ważna, ale równie ważna jest logika ruchu po stronie operacyjnej.
- Stan rozjazdów i odwodnienia - to dwa elementy, które często przesądzają o trwałości efektu modernizacji.
- Relacja z ruchem drogowym - przejazdy kolejowe potrafią ograniczać prędkość i wymuszać dodatkowe zabezpieczenia.
- Rezerwa na rozwój - dobra linia nie działa tylko „na dziś”, ale zostawia miejsce na większy ruch w przyszłości.
Jeżeli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: najlepiej działają te inwestycje, które nie próbują poprawić jednego elementu w oderwaniu od reszty. Sama wymiana toru bez korekty stacji, sygnalizacji i podtorza daje efekt połowiczny. Dopiero wtedy, gdy cały układ jest czytelny i technicznie spójny, kolej zaczyna być naprawdę przewidywalna dla pasażera i przewoźnika.
To jest właśnie najważniejsza lekcja z patrzenia na linie i stacje szerzej niż przez pryzmat samego toru: kolej działa dobrze wtedy, gdy infrastruktura, ruch i utrzymanie są zaprojektowane jako jeden system, a nie zbiór osobnych fragmentów.
