Wymiary wagonu towarowego warto czytać szerzej niż tylko jako długość pudła czy platformy. W praktyce decydują one o tym, czy ładunek da się bezpiecznie zabrać, czy wagon zmieści się w skrajni i czy będzie pasował do konkretnej trasy. Poniżej rozkładam temat na proste części: od podstawowych pojęć, przez typowe gabaryty różnych wagonów, aż po szybkie reguły doboru pod konkretny towar.
Najważniejsze liczby i różnice, które porządkują temat
- Najkrótsze typowe wagony towarowe mają około 12,5-14,5 m długości, a dłuższe konstrukcje dochodzą do około 23,2 m.
- Szerokość części ładunkowej zwykle mieści się mniej więcej w przedziale 2,4-3,1 m, a wysokość w okolicach 1,155-3,1 m.
- Długość całkowita nie jest tym samym co długość ładunkowa i to właśnie ta różnica najczęściej powoduje błędy przy doborze wagonu.
- Do ładunków wrażliwych na pogodę najlepiej sprawdzają się wagony kryte i z ruchomymi ścianami lub dachem, a do gabarytowych i ciężkich - platformy.
- O dopuszczeniu do przewozu decydują też skrajnia, masa na oś, rodzaj ładunku i ograniczenia trasy, nie tylko sam typ wagonu.
Od czego zależą gabaryty wagonu towarowego
Ja zawsze zaczynam od jednego pytania: czy chodzi o sam wagon, czy o cały układ wagon + ładunek + trasa. To ważne, bo ten sam typ może mieć różne długości i wysokości, a o dopuszczeniu nie decyduje wyłącznie konstrukcja nadwozia. Liczy się też skrajnia ładunkowa, liczba osi, wózki, sposób załadunku i to, czy wagon ma być otwarty, kryty, platformowy czy zbiornikowy.
W praktyce na gabaryty wpływają przede wszystkim cztery rzeczy: rodzaj przewożonego towaru, wymagana ochrona ładunku, dopuszczalna masa oraz ograniczenia infrastruktury. Wagon do palet i opakowanych towarów będzie wyglądał inaczej niż wagon do stali, kruszywa albo paliw. Z tego samego powodu nie ma jednego „idealnego” wymiaru - są tylko przedziały, które wynikają z zastosowania.
- Długość całkowita mówi, ile wagon zajmuje miejsca od zderzaka do zderzaka.
- Długość ładunkowa pokazuje, ile miejsca realnie zostaje na towar.
- Szerokość ładunkowa określa, czy ładunek zmieści się między ścianami, słupkami albo kłonicami.
- Wysokość ładunkowa decyduje o tym, czy wagon nada się do towaru wysokiego, objętościowego lub wymagającego przykrycia.
To właśnie ta różnica między konstrukcją a przestrzenią użytkową sprawia, że same „wymiary wagonu” bez doprecyzowania typu niewiele mówią. Żeby to dobrze odczytać, trzeba rozdzielić kilka technicznych pojęć.
Jak czytać dane techniczne, żeby nie pomylić kilku różnych wymiarów
| Pojęcie | Co oznacza | Dlaczego jest ważne |
|---|---|---|
| Długość całkowita | Cały wagon mierzony od jednego końca do drugiego, zwykle „ze zderzakami” albo „nad zderzakami”. | Potrzebna przy planowaniu składu, toru postojowego i długości stanowiska załadunkowego. |
| Długość ładunkowa | Przestrzeń, w której faktycznie można ustawić ładunek. | To najważniejsza liczba przy doborze palet, rur, drewna, kontenerów i maszyn. |
| Szerokość ładunkowa | Szerokość dostępna dla towaru wewnątrz wagonu albo na jego platformie. | Decyduje o tym, czy ładunek zmieści się bez wystawania poza obrys lub poza dopuszczalną skrajnię. |
| Wysokość ładunkowa | Wysokość od podłogi do dachu, plandeki albo do górnej granicy przestrzeni ładunkowej. | Kluczowa przy ładunkach wysokich, piętrowych i przy przewozach wrażliwych na pogodę. |
| Pojemność | Objętość przestrzeni ładunkowej w m³. | Najbardziej przydaje się przy towarach lekkich, objętościowych i sypkich. |
| Masa własna | Waga samego wagonu bez ładunku. | Pomaga ocenić, ile z dopuszczalnej masy zostaje na towar. |

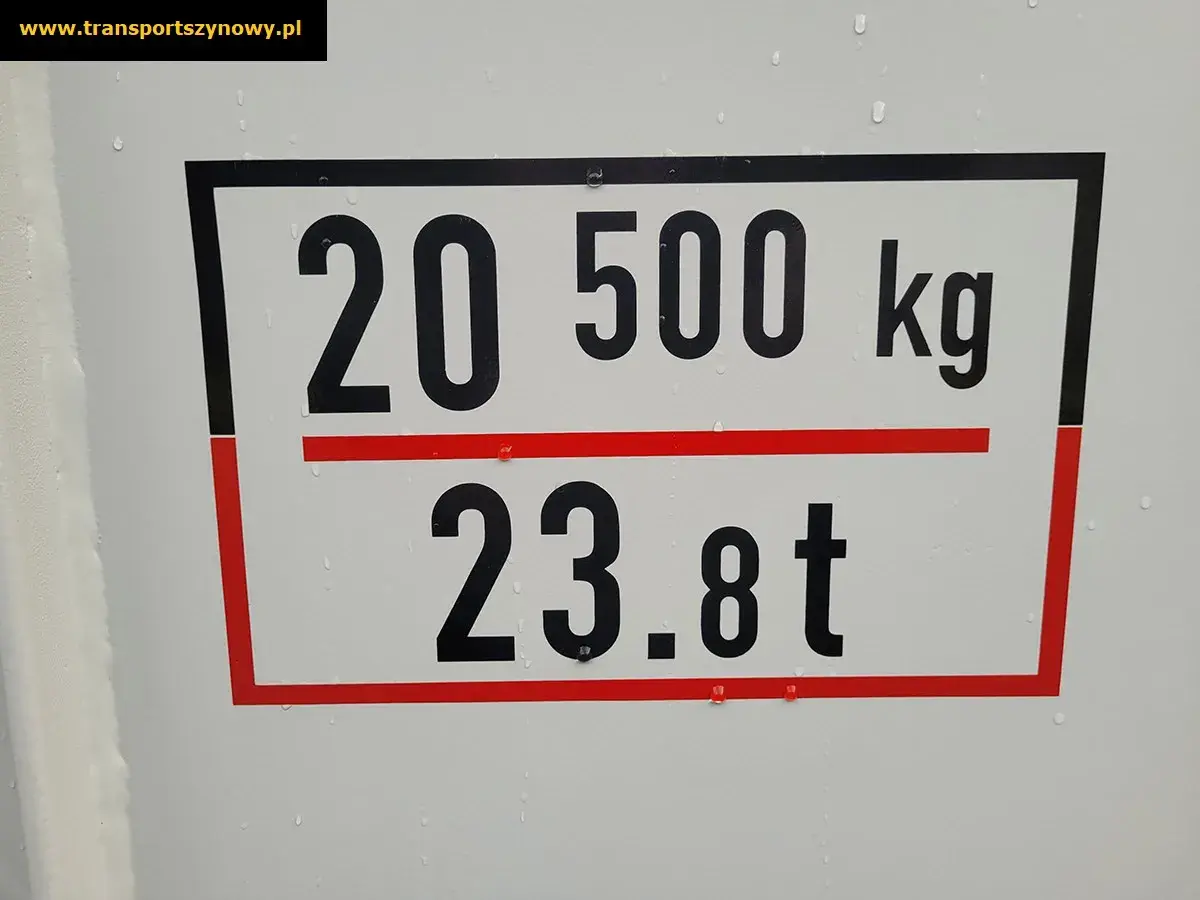

| Granica obciążenia | Maksymalna masa ładunku, jaką wagon może przewieźć w danym wariancie eksploatacyjnym. | To parametr, który często przesądza o wyborze wagonu równie mocno jak sama długość. |
Jeżeli miałbym wskazać jedną najczęstszą pomyłkę, to właśnie utożsamianie długości całkowitej z przestrzenią ładunkową. W wagonach specjalistycznych różnica bywa na tyle duża, że bez znajomości obu liczb łatwo dobrać zły typ. A kiedy te pojęcia są już jasne, można sensownie porównać konkretne rodziny wagonów.
Najczęściej spotykane wymiary według typu wagonu
Przy porównywaniu wagonów najbardziej praktyczny jest podział według rodzaju ładunku. W katalogach technicznych widać dobrze, że nie ma jednego wzorca: wagony kryte, platformy, zbiorniki i wagony samowyładowcze mają zupełnie inne proporcje. To właśnie tutaj najszybciej wychodzi, czym realnie różni się jedna konstrukcja od drugiej.
| Typ wagonu | Przykładowe gabaryty | Do czego najlepiej się nadaje |
|---|---|---|
| Wagon kryty / z ruchomym dachem lub ścianami | Długość całkowita ok. 19,9-23,24 m, długość ładunkowa ok. 18,5-21,98 m, szerokość ok. 2,6-2,77 m, wysokość ładunkowa ok. 2,8-4,285 m, pojemność ok. 140-163 m³. | Palety, towary opakowane, produkty wymagające osłony przed pogodą, ładunki o większej objętości. |
| Platforma / wagon kontenerowy | Długość całkowita ok. 19,64-23,24 m, długość ładunkowa ok. 18,4-21,87 m, szerokość ok. 2,55-2,84 m, wysokość ładunkowa ok. 1,155-1,27 m. | Kontenery, dłużyca, stal, elementy maszyn, ładunki ponadgabarytowe wymagające mocowania. |
| Wagon otwarty / samowyładowczy | Długość całkowita ok. 12,54-15,74 m, długość przestrzeni ładunkowej ok. 12,12-14,48 m, szerokość ok. 1,81-2,72 m, wysokość ok. 1,55-2,10 m, pojemność ok. 51-93 m³. | Węgiel, kruszywa, złom, materiały masowe, ładunki ładowane od góry. |
| Cysterna | Długość całkowita ok. 14,4 m, pojemność ok. 50 m³. | Ciecze, paliwa, chemikalia, surowce wymagające szczelnego zbiornika. |
Widać tu bardzo wyraźnie, że to samo pojęcie „wagon towarowy” obejmuje skrajnie różne konstrukcje. Wagon kryty stawia na ochronę i objętość, platforma na długość i elastyczność załadunku, a wagon otwarty na szybkie ładowanie materiałów sypkich. Dzięki temu łatwiej zrozumieć, dlaczego w jednych przypadkach liczy się wysokość, a w innych przede wszystkim długość i punkty mocowania.
Jak dobrać wagon do ładunku bez zgadywania
Gdy dobieram wagon, zawsze zaczynam od rodzaju ładunku, a dopiero potem patrzę na liczby. To oszczędza czas, bo inne parametry są ważne dla palet, inne dla stali, a jeszcze inne dla cieczy. Najprostsza zasada brzmi: ładunek dyktuje typ wagonu, a typ wagonu dyktuje zestaw wymiarów do sprawdzenia.
| Rodzaj ładunku | Najlepszy typ wagonu | Co sprawdzić w wymiarach |
|---|---|---|
| Palety, kartony, worki, towary w opakowaniach | Wagon kryty lub wagon z ruchomymi ścianami | Długość ładunkową, szerokość drzwi lub otworu załadunkowego, wysokość pod dachem. |
| Stalowe profile, rury, drewno, maszyny | Platforma | Długość platformy, rozmieszczenie kłonic, punkty mocowania i nośność podłogi. |
| Węgiel, kruszywa, ruda, złom | Wagon samowyładowczy lub otwarty | Pojemność, szerokość i długość otworu wyładunkowego, kąt zsypu, sposób rozładunku. |
| Zboże, granulat, materiały pyliste | Silo-wagon lub wagon wyładowywany pneumatycznie | Objętość, sposób napełniania od góry, wysokość strefy rozładunku i zgodność z instalacją odbiorczą. |
| Ciecze i produkty płynne | Cysterna | Pojemność zbiornika, dopuszczalną masę, średnicę i wymogi dotyczące armatury. |
To podejście działa lepiej niż szukanie „największego” wagonu. Większy nie znaczy lepszy, bo w przewozach kolejowych często bardziej ogranicza cię skrajnia, masa na oś albo sposób załadunku niż sama długość wagonu. I właśnie dlatego przy konkretnym przewozie najpierw trzeba wiedzieć, jaki towar jedzie, a dopiero później dobrać konstrukcję.
Na co uważać, gdy porównujesz same liczby
Najwięcej problemów bierze się z tego, że ktoś patrzy tylko na jeden parametr i wyciąga zbyt szybki wniosek. Z mojego doświadczenia najczęściej myli się długość całkowitą z użytkową, a potem okazuje się, że ładunek wystaje poza strefę bezpieczną albo nie da się go poprawnie zamocować. Drugi częsty błąd to pomijanie wysokości, zwłaszcza przy wagonach krytych i z plandeką.
- Nie myl długości całkowitej z długością ładunkową. Różnica kilku metrów nie jest wyjątkiem, tylko normą w wielu konstrukcjach.
- Nie oceniaj wagonu po samej pojemności. Dla ciężkich ładunków ważniejsza bywa masa dopuszczalna niż objętość.
- Nie ignoruj wysokości otworu załadunkowego. To, że towar mieści się „na papierze”, nie znaczy jeszcze, że przejdzie przez drzwi albo pod dach.
- Nie zakładaj, że każdy wagon pojedzie wszędzie. Oprócz gabarytów liczy się też skrajnia i dopuszczenie konkretnej trasy.
- Nie pomijaj punktów mocowania. Przy ładunkach na platformie rozmieszczenie uchwytów bywa równie ważne jak sama długość.
W Polsce i na połączeniach międzynarodowych ta ostrożność ma jeszcze większe znaczenie, bo jeden wagon musi często pasować do różnych odcinków sieci i różnych zasad eksploatacji. To prowadzi do ostatniej praktycznej rzeczy: jakie wartości naprawdę warto zapamiętać, gdy nie masz czasu analizować całego katalogu.
Jakie liczby warto zapamiętać przy szybkim doborze wagonu
Jeśli miałbym zostawić tylko kilka wartości orientacyjnych, wybrałbym te:
- 12,5-14,5 m - typowy zakres dla krótszych wagonów otwartych i części cystern.
- 19,6-20,0 m - bardzo częsty rozmiar wagonów kontenerowych i wielu wagonów krytych.
- 23,2 m - długość, przy której wchodzimy już w dłuższe platformy i wagony kryte o dużej przestrzeni ładunkowej.
- 2,4-3,1 m - praktyczny zakres szerokości przestrzeni ładunkowej, z jakim najczęściej się spotykam.
- 1,155-3,1 m - zakres wysokości ładunkowej, ważny przy towarach objętościowych i przy przewozach pod osłoną.
- 100-120 km/h - typowe wartości maksymalnej prędkości dla wielu wagonów towarowych, choć zawsze trzeba sprawdzić konkretną serię.
Jeżeli mam sprowadzić cały temat do jednej praktycznej reguły, to brzmi ona tak: najpierw sprawdź rodzaj ładunku, potem długość ładunkową, szerokość i wysokość, a na końcu dopuszczalną masę oraz wymagania trasy. To właśnie ten porządek pozwala odróżnić dobór techniczny od zgadywania i w przypadku wagonów towarowych robi największą różnicę.
