Zestawy kołowe kolejowe - Jak uniknąć kosztownych błędów?

Koła i oś to jeden z tych elementów taboru, o których pamięta się dopiero wtedy, gdy zaczynają pojawiać się zużycie, drgania albo problem z profilem tocznym. W tym tekście pokazuję, jak działają zestawy kołowe kolejowe, z czego są zbudowane, jakie mają odmiany i co naprawdę decyduje o ich bezpiecznej pracy. Dorzucam też praktykę utrzymaniową: pomiary, reprofilację, wymianę i najczęstsze błędy, które w warsztacie kosztują najwięcej czasu.

Czym jest zestaw kołowy i dlaczego ma tak duże znaczenie

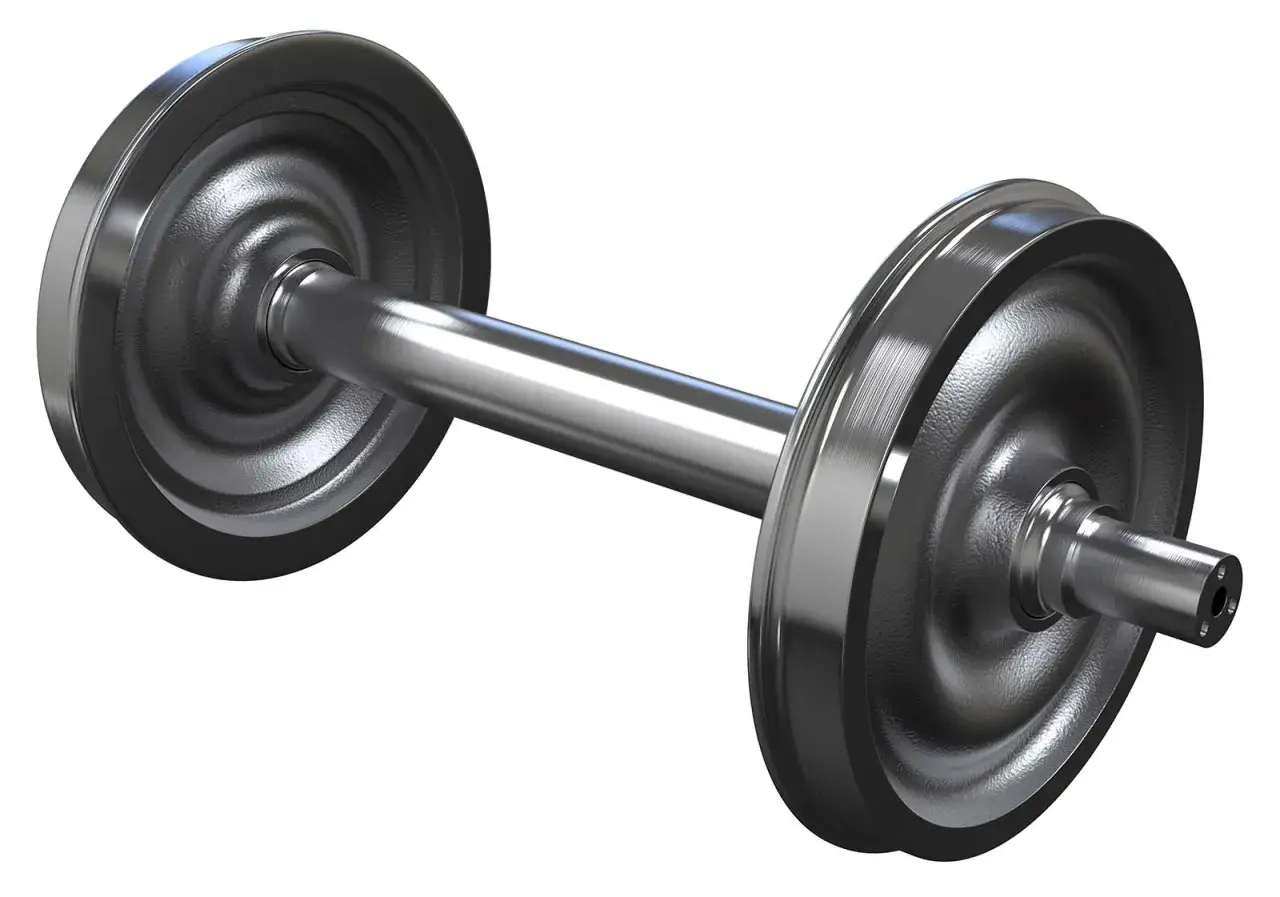

W praktyce zestaw kołowy jest podstawowym układem, który przenosi masę pojazdu na szynę i jednocześnie prowadzi go po torze. Składa się z osi oraz dwóch kół osadzonych trwale, więc oba koła obracają się razem i nie pracują niezależnie. To właśnie dlatego nawet niewielkie odchylenie geometrii wpływa na jazdę, hałas, zużycie toru i komfort pasażerów.

Ja patrzę na ten element jak na punkt styku między projektem a realną eksploatacją: jeśli tutaj coś jest nie tak, nie pomogą już dobre hamulce ani nowoczesny napęd. Zestaw kołowy musi jednocześnie wytrzymać obciążenia pionowe, siły poprzeczne w łukach i zmienne warunki pracy, a przy tym zachować dokładny zarys współpracujący z szyną. Gdy profil się psuje, problem nie kończy się na samym pojeździe - rośnie też zużycie toru.

W dobrze utrzymanym taborze ten układ działa w tle, niemal niezauważalnie. Dopiero gdy pojawia się bicie, spłaszczenie albo nadmierne zużycie obrzeża, widać, jak bardzo od niego zależy cały pojazd. To dobry punkt wyjścia, żeby rozłożyć go na części.

Najpierw przyjrzyjmy się samej budowie, bo od niej zależy, co można kontrolować i co później da się naprawić.

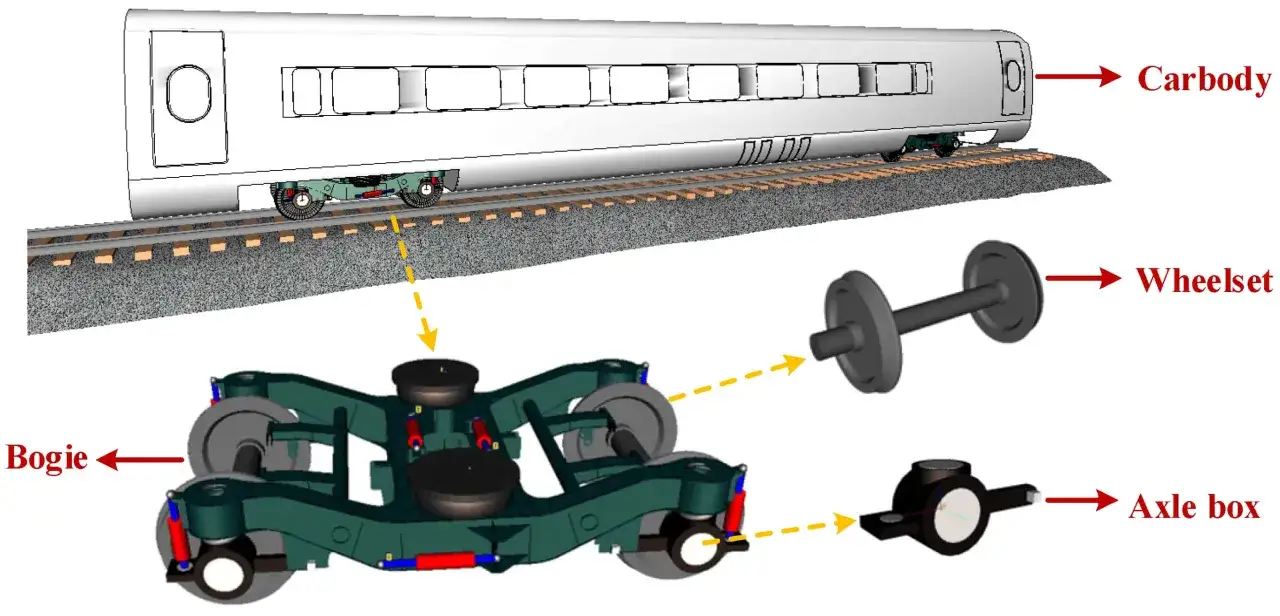

Z czego składa się zestaw kołowy i co robi każdy element

Oś przenosi obciążenia i utrzymuje geometrię całego układu. To na niej osadza się koła, a w wielu rozwiązaniach także łożyska, tarcze hamulcowe lub elementy napędowe. W praktyce oś musi znosić powtarzalne naprężenia i udary, dlatego jej stan kontroluje się wyjątkowo restrykcyjnie.

Koła odpowiadają za kontakt z szyną. Liczy się nie tylko ich średnica, ale też kształt powierzchni tocznej, obrzeże i dokładność osadzenia na osi. W nowoczesnym taborze często spotyka się koła monoblokowe, czyli jednolite, bez osobnej obręczy. W starszych rozwiązaniach nadal można znaleźć konstrukcje obręczowe, w których część robocza jest elementem wymiennym.

Na zestawie mogą też pracować dodatkowe podzespoły. Najczęściej są to tarcze hamulcowe, koła zębate albo osprzęt związany z napędem. To ważne, bo w praktyce każdy z tych elementów zmienia sposób eksploatacji i zwiększa zakres kontroli podczas przeglądów.

Właśnie ten zestaw elementów decyduje o tym, czy koło jedzie spokojnie po szynie, czy zaczyna generować dodatkowe siły i przyspieszać zużycie. Kiedy wiem już, co jest czym, łatwiej przejść do pytania o odmiany i zastosowanie w konkretnym taborze.

Jakie są rodzaje zestawów kołowych i gdzie się je stosuje

Najprostszy i najważniejszy podział to rozróżnienie na zestawy toczne i napędne. Zestaw toczny nie przenosi momentu obrotowego z napędu, więc spotyka się go w wagonach i w członach pojazdów, które nie są napędzane. Zestaw napędny pracuje inaczej: musi nie tylko toczyć się po torze, ale też przekazywać siłę trakcyjną, dlatego ma bardziej złożoną konstrukcję i więcej punktów kontrolnych.

Drugi ważny podział dotyczy sposobu wykonania koła. W taborze współczesnym dominują rozwiązania monoblokowe, bo są prostsze w utrzymaniu i nie wymagają osobnej obręczy. Konstrukcje obręczowe wciąż mają sens w części starszego taboru, ale wymagają większej dyscypliny przy montażu, ocenie zużycia i planowaniu napraw.

Nie traktuję tego podziału jako teorii dla teorii. W eksploatacji od razu widać, że zestaw napędny ma więcej punktów kontrolnych, a układ obręczowy wymaga dokładniejszego pilnowania wymiarów i historii napraw. To prowadzi do kolejnej kwestii: co dokładnie zużywa się w czasie pracy.

Tu zaczyna się najważniejsza część praktyki, bo większość problemów ujawnia się nie na schemacie, tylko na zużytej geometrii i pierwszych objawach w ruchu.

Jak zużywa się profil koła i po czym rozpoznać problem

Najczęściej spotykam spłaszczenia po poślizgu, nadmierne zużycie obrzeża, falowanie bieżni, wykruszenia materiału i nierównomierne zużycie między kołami jednej osi. Objawy bywają podstępne: początkowo słychać tylko większy hałas albo czuć delikatne uderzenia, a dopiero później pojawiają się wyraźne problemy z prowadzeniem w łukach.

• Intensywne hamowanie i poślizgi przyspieszają miejscowe przegrzanie powierzchni tocznej.
• Zły stan toru zwiększa obciążenia dynamiczne i przyspiesza zużycie profilu.
• Opóźniona reprofilacja sprawia, że z małej korekty robi się większy ubytek materiału.
• Błędy montażowe i problemy z łożyskami potrafią w krótkim czasie wygenerować dodatkowe odchylenia geometryczne.

W literaturze technicznej przytacza się też zależność, że 1 mm zużycia obrzeża może odpowiadać nawet ok. 2,5 mm utraty materiału na powierzchni tocznej. To dobry przykład, że pozornie niewielka zmiana szybko zamienia się w poważny problem geometryczny. Im wcześniej wyłapie się taki trend, tym mniej materiału trzeba później usuwać podczas naprawy.

Ja zawsze patrzę na zużycie szerzej niż tylko przez pryzmat jednego wymiaru. Jeśli profil zaczyna schodzić nierównomiernie, to znak, że problem siedzi głębiej: w torze, w prowadzeniu pojazdu albo w samym układzie jezdnym. I właśnie dlatego sam ogląd nie wystarcza - potrzebny jest pomiar.

To naturalnie prowadzi do pytania, jak wygląda kontrola warsztatowa i kiedy kończy się na korekcie, a kiedy trzeba wymienić cały element.

Jak wygląda pomiar, reprofilacja i decyzja o wymianie

W warsztacie zaczynam od geometrii. Mierzy się między innymi wysokość obrzeża, grubość obrzeża, stromość obrzeża, średnicę koła i rozstaw kół. Nowoczesne stanowiska potrafią osiągać dokładność do 0,2 mm, a ręczne narzędzia nadal są potrzebne do weryfikacji i potwierdzenia wyniku.

Poza geometrią sprawdza się też bicie osiowe i promieniowe, a w razie potrzeby wykonuje badania nieniszczące, najczęściej ultradźwiękowe. Taka kontrola pozwala wykryć nieciągłości materiału, pęknięcia, pustki, wtrącenia czy odwarstwienia, czyli wszystko to, czego nie widać podczas zwykłego oglądu. To ważne, bo wada materiałowa zawsze wygrywa z ładnym profilem.

Reprofilacja polega na przywróceniu właściwego zarysu przez obróbkę skrawaniem. To skuteczna metoda, ale tylko wtedy, gdy element jest jeszcze zdrowy materiałowo i mieści się w granicach dopuszczalnego zużycia. Jeśli badanie pokaże pęknięcie albo zbyt duży ubytek, sama obróbka nie rozwiąże sprawy.

Ja traktuję reprofilację jako narzędzie do odzyskania geometrii, a nie do ratowania wszystkiego za wszelką cenę. Jeżeli koło ma jeszcze rezerwę materiałową, korekta ma sens. Jeżeli nie, bezpieczniejsza i tańsza w dłuższym okresie bywa wymiana.

Skoro wiadomo już, jak mierzy się stan zestawu i kiedy podejmuje się decyzję naprawczą, zostaje jeszcze warstwa formalna: normy, dokumentacja i zasady utrzymania.

Jakie wymagania techniczne i zasady utrzymania warto znać

W polskiej praktyce spotkasz odwołania do norm dotyczących zestawów kołowych i zarysu kół, a także do wewnętrznych instrukcji przewoźników oraz zakładów utrzymaniowych. W materiałach UTK dla inspektorów nacisk jest położony nie tylko na samą budowę, ale też na dokumentowanie pomiarów, kontroli i napraw.

W praktyce najważniejsze są cztery rzeczy: zgodność wymiarowa, stan materiału, ślad historii napraw i aktualne potwierdzenie sprawności przyrządów pomiarowych. Jeśli któryś z tych elementów jest słaby, cały proces utrzymania robi się mniej wiarygodny. Tu właśnie najczęściej rodzą się błędy, które później kosztują najwięcej.

• Nie wolno traktować tolerancji jak formalności, bo to one rozdzielają bezpieczną eksploatację od ryzyka awarii.
• Nie warto odkładać badania nieniszczącego, gdy geometria jeszcze „prawie się mieści”, ale rośnie hałas albo pojawiają się drgania.
• Dokumentacja napraw i pomiarów jest równie ważna jak sam wynik, bo pozwala ocenić tempo zużycia.
• Przyrządy pomiarowe muszą być okresowo sprawdzane, inaczej wynik nie daje podstaw do decyzji technicznej.

Najlepsze utrzymanie nie polega na jednorazowej naprawie, tylko na konsekwentnym pilnowaniu cyklu: pomiar, analiza, korekta, ponowna kontrola. To właśnie ten porządek daje przewidywalność, a w taborze przewidywalność ma realną wartość. Dzięki niej nie trzeba reagować dopiero wtedy, gdy problem urósł do poziomu awarii.

Na koniec warto zostawić sobie prostą zasadę: jeśli zestaw kołowy zaczyna zdradzać pierwszy sygnał problemu, nie ocenia się go wyłącznie po wyglądzie. Liczy się geometria, materiał i historia pracy, a dopiero razem tworzą obraz, na którym można bezpiecznie oprzeć decyzję o dalszej eksploatacji, naprawie albo wymianie.
