Gdy rozkładam na części budowę pociągu, najpierw patrzę nie na samą kabinę maszynisty, ale na cały układ: pudło, wózki, napęd, hamulce i sposób łączenia członów. To właśnie one decydują o bezpieczeństwie, komforcie oraz o tym, czy skład sprawdzi się na krótkiej linii regionalnej, czy na dłuższej trasie między dużymi miastami. W tym tekście pokazuję, z czego naprawdę składa się współczesny pociąg i jak czytać jego konstrukcję bez technicznego chaosu.
Najważniejsze rzeczy, które warto wiedzieć o konstrukcji składu kolejowego
- Pociąg nie jest jedną bryłą, tylko układem pojazdów trakcyjnych i doczepnych, połączonych sprzęgami, przewodami oraz przejściami między członami.
- Ostoja, podwozie, wózki i zestawy kołowe przenoszą ciężar oraz prowadzą pojazd po torze.
- W elektrycznych zespołach trakcyjnych napęd bywa rozproszony, więc każdy zestaw kołowy może mieć własny silnik trakcyjny.
- Hamowanie zwykle opiera się na współpracy kilku układów: elektrodynamicznego, pneumatycznego i postojowego.
- W taborze regionalnym często spotyka się układ 2- do 4-członowy, zwykle do 40 m długości i do 200 miejsc siedzących.
Jak odczytać układ pociągu i taboru kolejowego
Ja zwykle zaczynam od rozróżnienia, czy mówimy o klasycznym zestawie lokomotywy z wagonami, czy o zespole trakcyjnym, bo od tego zależy niemal wszystko: sposób zasilania, napęd, utrzymanie i elastyczność eksploatacyjna. W ujęciu technicznym tabor kolejowy obejmuje pojazdy trakcyjne, które mają własny układ napędowy, oraz pojazdy doczepne, czyli wagony bez napędu. Do tego dochodzą jeszcze pojazdy specjalne, ale w codziennej pracy pasażera najważniejsze są właśnie składy służące do przewozu osób i towarów.W praktyce pociąg może być zbudowany bardzo różnie. Lokomotywa z wagonami daje dużą swobodę zestawiania składu i bywa wygodna na długich trasach, natomiast zespół trakcyjny lepiej znosi częste postoje, bo napęd jest rozłożony w całym pojeździe. W materiałach UTK tabor regionalny opisuje się najczęściej jako 1-pokładowy, 2- do 4-członowy, zwykle o długości nieprzekraczającej 40 m i pojemności do 200 miejsc siedzących. To dobry punkt odniesienia, bo pokazuje, jak mocno konstrukcja jest związana z przeznaczeniem składu.
| Układ | Co go tworzy | Gdzie sprawdza się najlepiej | Największy kompromis |
|---|---|---|---|
| Lokomotywa + wagony | Oddzielna lokomotywa i doczepne wagony | Długie trasy, przewozy dalekobieżne, elastyczna zmiana długości składu | Większa masa i słabsze przyspieszenie |
| Elektryczny zespół trakcyjny | Napęd, aparatura i część przestrzeni pasażerskiej w jednym układzie | Ruch regionalny i aglomeracyjny, częste zatrzymania | Awaria jednego elementu częściej wyłącza cały skład |
| Spalinowy, bateryjny lub hybrydowy | Własne źródło energii albo układ mieszany | Linie bez sieci trakcyjnej albo odcinki mieszane | Niższa sprawność albo większa złożoność układu |
Kiedy już wiem, jaki układ ma skład, schodzę poziom niżej i sprawdzam, na czym właściwie spoczywa cała konstrukcja. To prowadzi wprost do pudła, ostoi i nadwozia.
Pudło, ostoja i nadwozie przenoszą całą geometrię pojazdu
Wagony i człony pociągów pasażerskich są zbudowane z dwóch podstawowych części: podwozia oraz nadwozia. Ostoja to sztywna rama nośna, która przenosi obciążenia, a nadwozie tworzy przestrzeń pasażerską albo ładunkową. W nowoczesnych konstrukcjach szkielet bywa stalowy lub aluminiowy, a szyby są często klejone do pudła, co pomaga utrzymać sztywność i ogranicza drgania.W tej części konstrukcji liczy się nie tylko wytrzymałość, ale też geometria. Współpracują tu podłużnice, poprzecznice, czołownice, słupki i dach, czyli elementy tworzące szkielet. W wagonach pasażerskich dochodzi jeszcze układ drzwi, przejścia między członami, okna, podłoga i miejsce na wyposażenie wnętrza. Gdy projektuję w głowie taki pojazd, myślę o nim jak o samonośnej strukturze, która musi jednocześnie być lekka, odporna na drgania i łatwa w utrzymaniu.
To właśnie tu widać jeden z najważniejszych kompromisów. Niska podłoga ułatwia wejście osobom starszym, rodzinom z wózkami i pasażerom z ograniczoną mobilnością, ale komplikuje rozmieszczenie części podwoziowych i instalacji. Z kolei pełna, wysoka podłoga daje więcej miejsca na klasyczne układy techniczne, lecz bywa mniej wygodna w codziennym użytkowaniu. W praktyce nie ma jednego idealnego rozwiązania, jest tylko lepsze dopasowanie do zadania przewozowego.
Jeśli więc patrzeć na pociąg technicznie, jego „ciało” jest równie ważne jak napęd. Na tej podstawie dopiero widać, dlaczego wózki i osie mają tak duży wpływ na prowadzenie pojazdu.

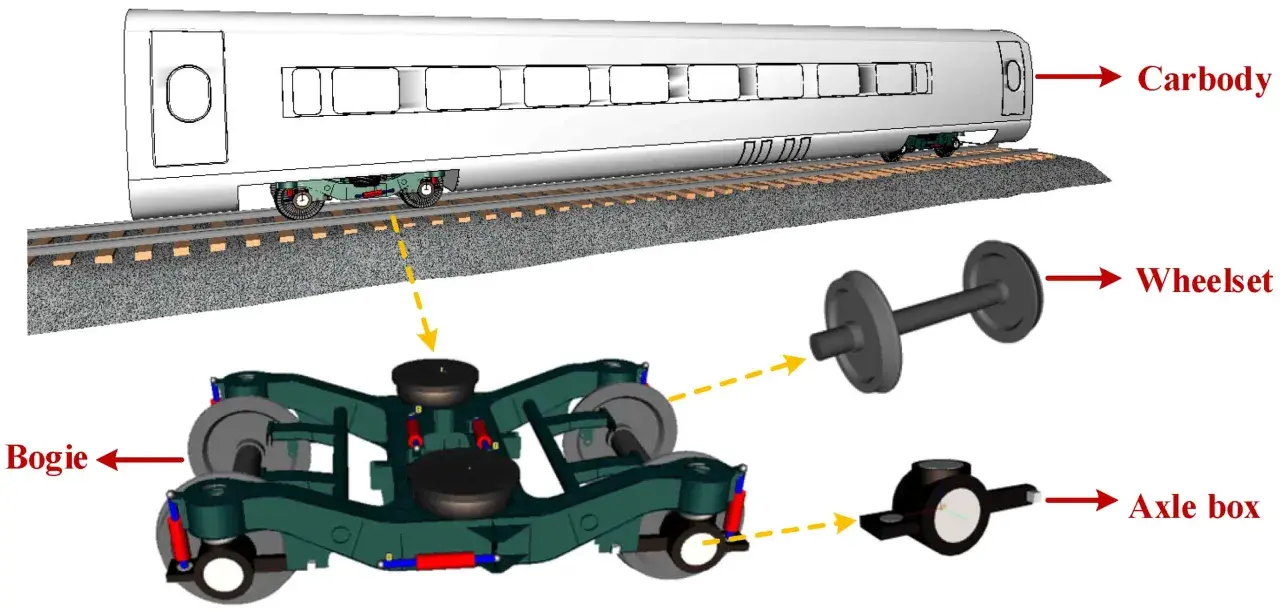

Wózki i zestawy kołowe decydują o prowadzeniu po torze
Wózek kolejowy to coś więcej niż para kół pod wagonem. To zespół, który prowadzi pojazd po torze, przenosi obciążenia z pudła i stabilizuje ruch przy większych prędkościach. W jego skład wchodzą rama, zawieszenie, zestawy kołowe, elementy hamulcowe, a w wózkach napędowych także silnik trakcyjny i przekładnia. W praktyce właśnie tutaj rozstrzyga się, czy skład jedzie pewnie, cicho i bez nadmiernego zużycia obrzeży kół.
Zestaw kołowy składa się z dwóch kół osadzonych na osi. Koła mogą być monoblokowe, czyli wykonane z jednego materiału, albo obręczowane, w których obręcz stanowi oddzielny element zabezpieczony przed zsunięciem. Każde z tych rozwiązań ma swoje miejsce w technice kolejowej, ale w eksploatacji liczy się przede wszystkim trwałość, łatwość kontroli i odporność na długotrwałe obciążenia.
Wózek toczny i wózek napędowy
W wózku tocznym najważniejsze jest bezpieczne prowadzenie pojazdu i tłumienie drgań. Wózek napędowy dostaje dodatkowo silnik trakcyjny, przekładnię, wał przekładni, wał przegubowy i zestaw kołowy. Z punktu widzenia operatora oznacza to większą złożoność, ale też lepsze wykorzystanie przyczepności i lepsze przyspieszenie, zwłaszcza w ruchu regionalnym lub podmiejskim.
Tu kluczowe są dwa stopnie usprężynowania. Pierwszy pracuje między kołem a ramą wózka, drugi między wózkiem a pudłem. Dzięki temu pasażer nie czuje każdej nierówności toru, a sam pojazd mniej cierpi na przyspieszone zużycie. Gdy to zawiedzie, pojawiają się drgania, hałas i szybsze zużywanie elementów bieżnych.
Przeczytaj również: Wnętrze szynobusu - co naprawdę wpływa na komfort podróży?
Wózek Jacobsa w składach przegubowych
W składach przegubowych między członami często stosuje się wózek Jacobsa. To rozwiązanie zmniejsza liczbę wózków, poprawia płynność przejścia między członami i obniża masę całego składu. Ma jednak swoją cenę: konstrukcja jest mniej elastyczna przy zestawianiu i rozłączaniu pojazdów, więc bardziej pasuje do flot stałych niż do wagonów, które trzeba często zestawiać w różnych konfiguracjach.
Na tym poziomie widać już, że wózek nie jest dodatkiem, tylko jednym z głównych powodów, dla których pociąg jedzie stabilnie. Gdy napęd jest już rozłożony, trzeba jeszcze pewnie zatrzymać skład i bezpiecznie połączyć go z resztą zestawu.
Napęd i zasilanie zmieniają charakter całego składu
W elektrycznych pojazdach kolejowych prąd trafia do składu przez pantograf, czyli odbierak prądu współpracujący z siecią trakcyjną. Dalej energia przechodzi przez aparaturę pokładową, przekształtniki i falowniki, aż trafia do silników trakcyjnych. Z punktu widzenia eksploatacji to układ bardzo wydajny, cichy i dobrze nadający się do częstych przyspieszeń oraz hamowań.
ZPE dobrze pokazuje, że w elektrycznych zespołach trakcyjnych napęd bywa rozproszony: ile jest osi, tyle może być silników. To ma duże znaczenie, bo skład lepiej wykorzystuje przyczepność, a energia jest rozłożona na większą liczbę punktów napędu. Taki układ pomaga też w utrzymaniu trakcji na śliskich torach, choć oczywiście nie eliminuje problemów całkowicie.
| Rodzaj zasilania | Najczęstsze zastosowanie | Główna zaleta | Główne ograniczenie |
|---|---|---|---|
| Elektryczne | Linie zelektryfikowane, ruch regionalny i dalekobieżny | Wysoka sprawność i dobre przyspieszenie | Wymaga sieci trakcyjnej |
| Spalinowe | Odcinki bez sieci trakcyjnej | Duża niezależność od infrastruktury | Niższa efektywność i emisje lokalne |
| Bateryjne i hybrydowe | Trasy mieszane, krótsze odcinki bez sieci | Elastyczność i możliwość ograniczenia emisji na niezelektryfikowanych fragmentach | Ograniczony zasięg albo większa złożoność układu |
W praktyce wybór napędu zawsze zależy od trasy. Na liniach z pełną siecią trakcyjną elektryka zwykle wygrywa ekonomią i dynamiką, ale tam, gdzie sieci brakuje albo jest nieciągła, sens zyskują układy spalinowe, bateryjne lub hybrydowe. Sam napęd nie wystarczy jednak do bezpiecznej eksploatacji. Trzeba jeszcze skutecznie hamować i pewnie łączyć poszczególne elementy składu.
Hamowanie, sprzęganie i przejścia między członami muszą działać jak jeden układ
W pociągu nie ma jednego hamulca, który robi wszystko. Najczęściej pracują razem hamulec elektrodynamiczny, pneumatyczny i postojowy. W układzie pneumatycznym spadek ciśnienia w przewodzie hamulcowym uruchamia hamowanie, a w składach pasażerskich dochodzi jeszcze hamulec bezpieczeństwa, który pasażer może uruchomić w sytuacji awaryjnej. To rozwiązanie proste w idei, ale absolutnie kluczowe dla bezpieczeństwa.

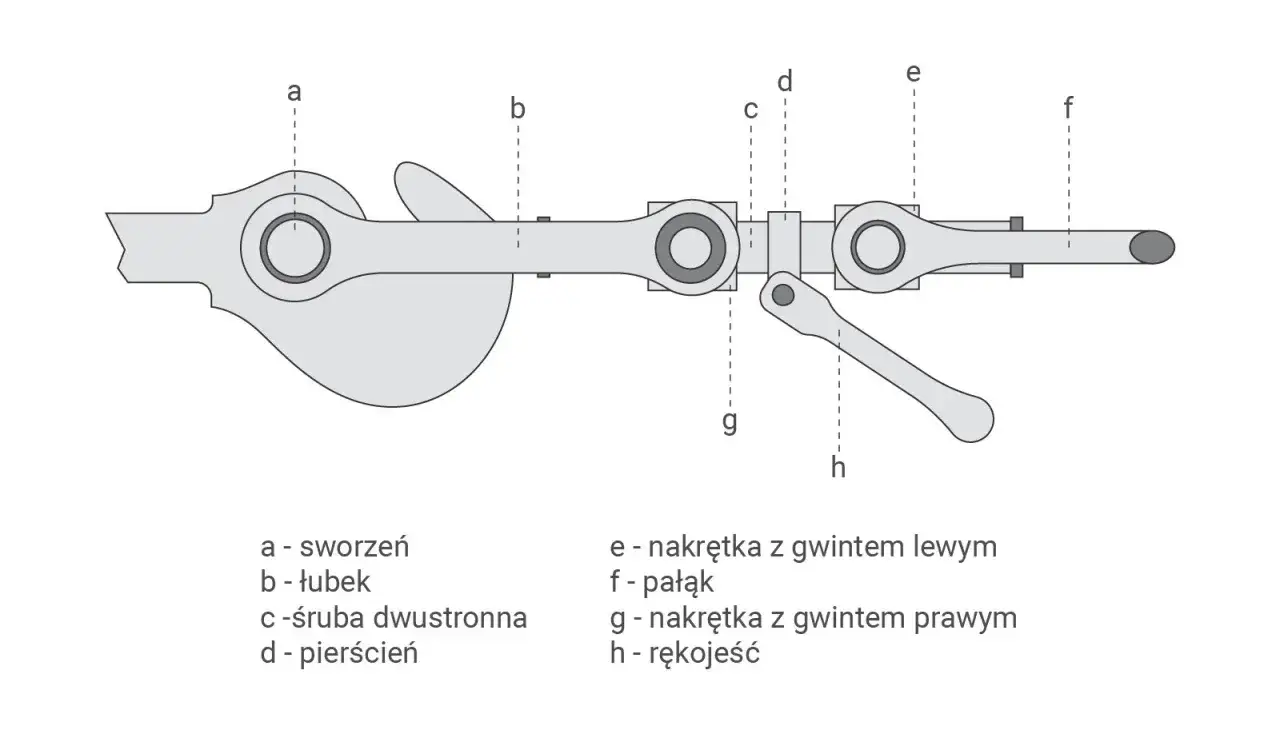

Równie ważne jest sprzęganie. W starszych i bardziej klasycznych składach spotyka się sprzęg śrubowy i zderzaki, a w nowoczesnych jednostkach coraz częściej stosuje się rozwiązania szybsze i bardziej zintegrowane. W pojazdach przegubowych człony łączą się harmonijką, co poprawia komfort przejścia i chroni przestrzeń międzywagonową przed warunkami zewnętrznymi. Z perspektywy pasażera to detal, ale z perspektywy eksploatacji to ważny element bezpieczeństwa i szczelności.
| Rozwiązanie | Plus | Minus | Najlepsze zastosowanie |
|---|---|---|---|
| Sprzęg śrubowy z zderzakami | Sprawdzone, uniwersalne, łatwe do obsługi w klasycznych składach | Wymaga więcej pracy manewrowej | Wagony i składy tradycyjne |
| Sprzęg automatyczny | Szybkie łączenie, mniej czynności ręcznych | Wyższy koszt i potrzeba zgodności technicznej | Nowoczesny tabor i floty stałe |
| Połączenie przegubowe | Dobra płynność przejścia między członami | Mniejsza elastyczność zestawiania | Stałe zespoły trakcyjne |
Gdy te trzy obszary działają razem, skład jest nie tylko bezpieczny, ale też przewidywalny w ruchu. W praktyce o sukcesie decydują już nie pojedyncze podzespoły, lecz to, czy cały projekt pasuje do pracy przewozowej.
Co w konstrukcji najbardziej czuć w codziennej eksploatacji
Najbardziej praktyczne różnice widać tam, gdzie pociąg spotyka się z codziennym ruchem pasażerskim. Więcej drzwi skraca postoje, ale zabiera miejsce na siedzenia. Niska podłoga poprawia dostępność, ale wymaga trudniejszego rozmieszczenia aparatury. Pojazd piętrowy zwiększa pojemność, lecz komplikuje wymianę pasażerów i nie zawsze pasuje do krótkich postojów.
W przypadku taboru regionalnego kompromisy są szczególnie czytelne. Układ piętrowy może zwiększyć pojemność nawet o 60%, ale nie zawsze jest najlepszy na trasie z częstymi zatrzymaniami. Z kolei standardowy skład regionalny zwykle mieści do 200 miejsc siedzących, co pokazuje, że konstrukcja jest dopasowana bardziej do rotacji pasażerów niż do maksymalnego zagęszczenia przestrzeni. Jeśli mam wybierać między „więcej ludzi” a „szybsza wymiana ludzi”, decyzja zależy od charakteru linii.
Na poziomie utrzymania kluczowa jest jeszcze jedna rzecz: dostęp do podzespołów. Skład, który wygląda dobrze w folderze, ale wymaga skomplikowanego demontażu przy każdej kontroli, może być drogi w całym cyklu życia. Dlatego tak ważna jest modułowość, dobra diagnostyka i logiczne rozdzielenie układów technicznych pod podłogą, na dachu i w wózkach.
Właśnie z tego powodu ocena pociągu nie kończy się na wyglądzie wnętrza. Lepiej patrzeć na to, ile drzwi ma skład, jak rozwiązano napęd, gdzie umieszczono aparaturę i czy utrzymanie będzie szybkie oraz powtarzalne.
Na co patrzę, kiedy oceniam nowoczesny skład
Jeżeli chcę szybko ocenić, czy dany pojazd został dobrze zaprojektowany, sprawdzam pięć rzeczy. Po pierwsze, czy napęd pasuje do trasy i zasilania. Po drugie, czy wózki zapewniają stabilność bez nadmiernego hałasu i zużycia. Po trzecie, czy układ hamulcowy daje rezerwę bezpieczeństwa. Po czwarte, czy liczba drzwi i układ wnętrza odpowiadają profilowi przewozu. Po piąte, czy serwis ma do podzespołów łatwy dostęp.
- Napęd powinien odpowiadać realnym warunkom linii, a nie tylko katalogowej specyfikacji.
- Wózki muszą dobrze prowadzić pojazd przy prędkościach, które skład rzeczywiście osiąga.
- Hamulce powinny działać płynnie, przewidywalnie i z odpowiednią rezerwą.
- Układ drzwi i wnętrza musi pasować do liczby pasażerów oraz czasu postoju.
- Utrzymanie nie może być dodatkiem po fakcie, bo potem płaci się za to w całym cyklu życia pojazdu.
Właśnie tak czytam konstrukcję pociągu: nie jako zbiór efektownych detali, ale jako logiczny układ elementów, które muszą pracować razem. Jeśli ten układ jest dobrze przemyślany, pasażer widzi tylko płynną jazdę, a operator dostaje tabor, który da się utrzymywać bez niepotrzebnych strat. I to jest dla mnie najważniejszy test jakości całego projektu.
