Najważniejsze fakty o hamowaniu w taborze kolejowym
- W większości pojazdów bazą pozostaje hamulec pneumatyczny, bo jest odporny i działa w układzie fail-safe.
- W nowoczesnym taborze coraz częściej dochodzi do tego sterowanie elektropneumatyczne oraz hamowanie elektrodynamiczne.
- Hamulce cierne, zwłaszcza tarczowe, nadal są niezbędne, nawet jeśli część energii odzyskuje się w rekuperacji.
- Rzeczywista skuteczność zależy nie tylko od konstrukcji, ale też od przyczepności koło-szyna, obciążenia i stanu utrzymania.
- Przed wyjazdem pociąg przechodzi próbę hamulca, bo drobna nieszczelność albo błędne nastawienie potrafią zmienić całą charakterystykę hamowania.
Jak działa hamowanie w pojeździe szynowym

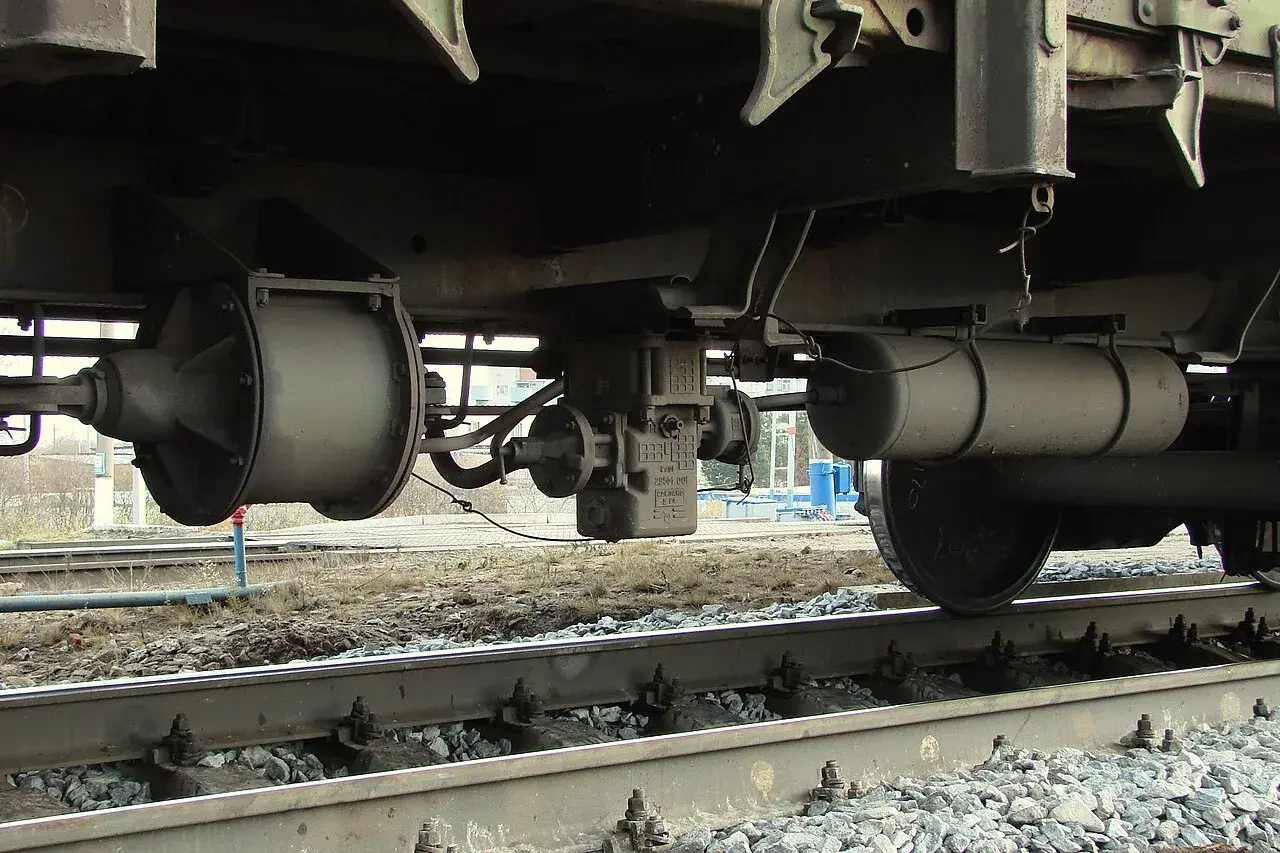

Najprościej rzecz ujmując, maszynista albo system pokładowy wysyła sygnał hamowania, a reszta układu zamienia go na siłę dociskającą element cierny do koła, tarczy albo szyny. W klasycznym hamulcu pneumatycznym sygnałem nie jest jednak „dopływ” ciśnienia, tylko jego kontrolowany spadek w przewodzie głównym. Ten spadek powoduje zadziałanie zaworów rozrządczych, napełnienie cylindrów hamulcowych i dociśnięcie klocków lub okładzin.
To rozwiązanie ma ważną cechę: jest samoczynne i bezpieczne przy zaniku zasilania. Jeśli skład się rozłączy albo ciśnienie spadnie, układ nie zostaje bez hamulca, tylko wchodzi w stan hamowania awaryjnego. W praktyce to jedna z najważniejszych różnic między koleją a wieloma innymi gałęziami transportu. W pojeździe szynowym sam hamulec roboczy nie wystarcza też do postoju, dlatego osobno traktuje się hamulec postojowy, zwykle sprężynowy albo mechaniczny.
W nowoczesnym taborze dochodzi jeszcze warstwa sterowania elektronicznego. Sygnał z nastawnika nie musi już „podróżować” wyłącznie przez powietrze w przewodzie hamulcowym, lecz może być przekazany elektrycznie do zaworów wykonawczych. Sama siła hamowania nadal powstaje najczęściej pneumatycznie lub ciernie, ale reakcja całego składu jest szybsza i bardziej równomierna. To ważne zwłaszcza wtedy, gdy pociąg jedzie szybko albo ma dużą długość. Z tego prostego rozróżnienia wynika cały dalszy podział układów.
Najważniejsze jest więc nie pytanie „czy pociąg ma hamulec”, ale: jakie elementy współpracują ze sobą, by zatrzymać skład w przewidywalny sposób. To prowadzi wprost do podziału na technologie, które spotykam w taborze najczęściej.
Jakie rozwiązania stosuje się dziś w taborze
Ja zwykle rozdzielam ten temat na dwie warstwy: sterowanie i wytwarzanie siły hamowania. To nie jest drobne akademickie rozróżnienie, tylko sposób na uniknięcie chaosu. Jeden pojazd może mieć sterowanie elektropneumatyczne, hamowanie cierne tarczowe i dodatkowo odzysk energii podczas zwalniania. Właśnie dlatego mówienie o „jednym rodzaju hamulca” bywa mylące.
| Rozwiązanie | Gdzie występuje | Po co się je stosuje | Ograniczenia |
|---|---|---|---|
| Pneumatyczny pośredniego działania | Wagony towarowe, lokomotywy, wiele klasycznych wagonów pasażerskich | Jest odporny, kompatybilny i działa w układzie fail-safe | Reakcja jest wolniejsza na długich składach |
| Elektropneumatyczny | Nowoczesne zespoły trakcyjne, składy dalekobieżne, kolej miejska | Skraca czas reakcji i poprawia płynność hamowania | Wymaga zgodnej elektroniki i właściwej integracji z resztą pojazdu |
| Elektrodynamiczny lub regeneracyjny | Pojazdy elektryczne i elektryczne zespoły trakcyjne | Zmniejsza zużycie elementów ciernych, a czasem odzyskuje energię | Działa słabiej przy niskich prędkościach i zależy od warunków sieci |
| Tarczowy cierny | Większość nowoczesnych pojazdów pasażerskich i lokomotyw | Daje stabilne hamowanie i lepsze odprowadzanie ciepła | Wymaga regularnej wymiany okładzin i kontroli tarcz |
| Szczękowy lub obwodowy | Część starszego taboru i wiele wagonów towarowych | Jest prosty, odporny i łatwy w utrzymaniu | Silniej obciąża koło i gorzej znosi długie, intensywne hamowanie |
| Sprężynowy postojowy | Postój pojazdu, zabezpieczenie przed stoczeniem | Utrzymuje pojazd bez stałego zasilania | Nie zastępuje hamulca roboczego |
| Magnetyczny szynowy | Wybrane pojazdy specjalne, tramwaje, część pojazdów o podwyższonych wymaganiach | Dodatkowo zwiększa siłę hamowania przy słabej przyczepności | To rozwiązanie specjalistyczne, z dodatkowymi wymaganiami konstrukcyjnymi |
W praktyce skład pasażerski często łączy hamowanie elektropneumatyczne, tarczowe i elektrodynamiczne, a skład towarowy opiera się głównie na pneumatyce oraz odpowiednim doborze charakterystyki hamulca. Jak podaje UIC, bezpośredni hamulec elektropneumatyczny jest dziś szeroko stosowany w pojazdach liniowych i miejskich, bo pozwala szybciej i równiej rozłożyć działanie hamulca w całym pociągu.
Gdy już rozróżnimy te rozwiązania, od razu widać kolejny ważny temat: ten sam typ hamulca musi pracować inaczej w zależności od rodzaju pociągu, jego masy i prędkości.
Jak dobiera się nastawy do rodzaju pociągu
W eksploatacji nie chodzi wyłącznie o to, czy hamulec „zadziała”, ale jak zadziała. Innej charakterystyki oczekuję w długim wagonowym składzie towarowym, a innej w zespole trakcyjnym kursującym w ruchu aglomeracyjnym. W dokumentacji eksploatacyjnej PKP PLK spotyka się nastawienia G i T dla hamulców wolnodziałających oraz P, O i R dla układów szybkodziałających i o wyższej skuteczności.
To nie są przypadkowe literki. One porządkują pracę całego układu. W uproszczeniu:
- G i T oznaczają charakter bardziej „towarowy”, czyli wolniejszą reakcję, ale lepsze dopasowanie do ciężkich i długich składów.
- P i O stosuje się tam, gdzie ważniejsza jest szybsza odpowiedź i płynność, więc najczęściej w ruchu pasażerskim.
- R wiąże się z wyższą skutecznością hamowania, przydatną w pojazdach pospiesznych i w wybranych rozwiązaniach o większych wymaganiach.
Druga sprawa to kompensacja obciążenia. Wagon pusty i ten sam wagon załadowany nie powinny hamować identycznie, bo siła docisku musi być dopasowana do masy. W przeciwnym razie łatwo o poślizg albo o zbyt słabe hamowanie. Dlatego układ może mieć nastawienie „próżny” i „ładowny”, a w bardziej rozbudowanych konstrukcjach automatycznie uwzględniać stan załadunku.
To właśnie w tym miejscu widać różnicę między prostym układem „który działa” a układem dobrze zaprojektowanym. Dobry hamulec jest przewidywalny przy zmianie obciążenia, nie szarpie składu i nie wymaga od maszynisty zgadywania, ile rezerwy zostało w całym systemie. Z tej perspektywy od razu pojawia się pytanie o to, co w realnym ruchu najbardziej ogranicza skuteczność hamowania.
Co najbardziej ogranicza skuteczność hamowania
Najważniejszy limit jest prosty: przyczepność między kołem a szyną. Hamulec może być technicznie sprawny, a mimo to nie wyhamuje tak, jak oczekujemy, jeśli szyna jest mokra, oblodzona, pokryta liśćmi albo zabrudzona. Właśnie dlatego w kolejach tak duże znaczenie mają układy przeciwpoślizgowe, które chronią przed zablokowaniem kół i spłaszczeniami obręczy. To kolejowy odpowiednik ABS, ale działający w warunkach znacznie trudniejszych niż na drodze.
Drugim ograniczeniem jest energia, którą trzeba rozproszyć. Tu działa twarda fizyka: podwojenie prędkości oznacza ponad czterokrotnie większą energię do wytracenia. Dlatego długie zjazdy albo seria częstych hamowań mocniej obciążają układ niż pojedyncze zatrzymanie. W pojazdach elektrycznych pomaga hamowanie elektrodynamiczne i odzysk energii, ale ono też ma granice. Przy niskich prędkościach i słabej przyczepności i tak trzeba się oprzeć na hamulcu ciernym.
Na skuteczność wpływa też długość składu i sposób propagacji sygnału hamowania. W długim pociągu towarowym reakcja na końcu składu pojawia się później niż na początku, więc łatwiej o szarpnięcia i nierównomierne rozłożenie sił. Z tego powodu tak ważne są prawidłowe nastawy, sprawny zawór sterujący i odpowiednia praca wszystkich członów układu. W praktyce często to nie pojedynczy element, ale suma drobnych opóźnień decyduje o tym, jak zachowa się cały pociąg.
Do tego dochodzi jeszcze temperatura. Na długich zjazdach elementy cierne i tarcze mocno się nagrzewają, a przy zbyt częstym używaniu hamulca można doprowadzić do spadku skuteczności albo przyspieszonego zużycia. Dlatego w nowoczesnym taborze tak chętnie łączy się hamowanie dynamiczne z ciernym. To nie jest moda, tylko sposób na ograniczenie zużycia i utrzymanie stabilnej charakterystyki hamowania.
Skoro wiemy już, co osłabia układ w ruchu, trzeba przejść do rzeczy często pomijanej, a w praktyce kluczowej: utrzymania, prób i typowych usterek.
Próby, przeglądy i usterki, których nie wolno lekceważyć
Hamulca w pociągu nie ocenia się „na oko”. Przed wyjazdem wykonuje się próbę hamulca i sprawdza, czy wszystkie elementy reagują prawidłowo: od sterowania, przez pneumatyczne elementy wykonawcze, po współpracę z układem elektrodynamicznym. W ruchu towarowym i pasażerskim to normalny element przygotowania składu do jazdy, a nie dodatkowa formalność. Ja patrzę na to tak: jeśli próba hamulca jest potraktowana pobieżnie, cała reszta wyliczeń przestaje mieć większe znaczenie.
Najczęstsze problemy są zwykle przyziemne, ale właśnie dlatego groźne:
- nieszczelności przewodów i złącz, które obniżają ciśnienie robocze,
- zużyte lub nierówno pracujące klocki i tarcze,
- zawory, które nie wracają płynnie do położenia wyjściowego,
- błędy w odczycie obciążenia wagonu,
- osłabiona praca sprężarki, osuszacza lub zbiorników powietrza,
- niesprawny system przeciwpoślizgowy, który zwiększa ryzyko spłaszczeń kół.
W praktyce niebezpieczne bywa nie tylko całkowite uszkodzenie, ale też pogarszanie się parametrów „po trochu”. Pociąg nadal hamuje, ale gorzej, dłużej albo mniej równomiernie. Właśnie dlatego utrzymanie układu hamulcowego opiera się nie tylko na wymianie części, lecz także na kontroli powtarzalności działania i dokumentowaniu prób.
To również tłumaczy, dlaczego w eksploatacji tak dużą wagę przywiązuje się do tego, jak hamulec zachowuje się po zmianie składu, obciążenia albo warunków pogodowych. Same podzespoły to jedno, a przewidywalność całego systemu to drugie.
Co naprawdę warto zapamiętać o układzie hamulcowym w taborze
W praktyce hamulce kolejowe są dziś mieszanką pneumatyki, elektroniki i mechaniki, a nie jednym „wielkim hamulcem” pod jedną nazwą. W składach pasażerskich liczy się szybka reakcja i płynność, w towarowych odporność na długie zjazdy i stabilność przy dużej masie, a w pojazdach elektrycznych coraz większe znaczenie ma współpraca hamowania ciernego z elektrodynamicznym.
Jeżeli miałbym zostawić jedną myśl praktyczną, to byłaby taka: dobry układ hamulcowy nie jest najmocniejszy na papierze, tylko najbardziej przewidywalny w deszczu, przy zmiennym obciążeniu i po tysiącach cykli pracy. W 2026 coraz większe znaczenie ma diagnostyka online i monitorowanie zużycia, ale to tylko wsparcie. Fundamentem nadal pozostaje sensowny projekt, właściwe nastawy i regularne próby hamulca.
