W infrastrukturze kolejowej odległość nie jest umowna. hektometr kolejowy to jeden z tych drobnych, ale bardzo praktycznych elementów, które pozwalają wskazać miejsce na linii, w stacji albo przy obiekcie inżynieryjnym bez zgadywania. W tym tekście pokazuję, jak czytać takie oznaczenia, gdzie są stosowane i dlaczego mają znaczenie w utrzymaniu oraz dokumentacji.
Najważniejsze informacje o kilometrażu i oznaczeniach w terenie
- Jeden hektometr to 100 metrów, a 1 kilometr dzieli się na 10 takich odcinków.
- Oznaczenia na linii pomagają wskazać dokładne położenie toru, urządzeń, przejazdów i obiektów.
- W praktyce liczy się nie tylko liczba, ale też kierunek kilometrowania i strona linii.
- Na stacjach kilometracja wspiera opis rozjazdów, semaforów, peronów i innych punktów eksploatacyjnych.
- Gdy oznaczeń brakuje lub są uszkodzone, punktem odniesienia staje się dokumentacja i pikietaż, a nie domysł.
Czym jest hektometr i jak go czytać
Najprościej ujmując, hektometr to odcinek długości 100 metrów. W kolejowym systemie kilometrażu nie jest to jednak sucha jednostka miary, tylko sposób zapisania położenia wzdłuż konkretnej linii. Dla mnie to ważne rozróżnienie: ta sama liczba ma sens dopiero wtedy, gdy wiemy, na jakiej linii i w jakim kierunku rośnie kilometracja.
W praktyce 1 kilometr składa się z 10 hektometrów, więc odczyt jest prosty, ale tylko na pierwszy rzut oka. Punkt 12.4 km oznacza miejsce oddalone o 12 kilometrów i 400 metrów od początku kilometracji danej linii. To właśnie dlatego takie oznaczenia są tak użyteczne przy lokalizowaniu robót, awarii czy urządzeń srk. Bez tego systemu opis terenu byłby dużo mniej precyzyjny.
Warto też pamiętać, że kilometracja nie jest uniwersalna dla całej sieci. Każda linia ma własny początek i własny przebieg, więc ten sam zapis może oznaczać zupełnie inne miejsce w zależności od trasy. Kiedy już to łapiemy, łatwiej przejść do pytania, gdzie dokładnie te oznaczenia pomagają w codziennej pracy.
Gdzie oznaczenia są używane na linii i w stacji
Na szlaku i na stacji hektometry pełnią trochę inną funkcję, choć zasada pozostaje ta sama: mają wskazywać miejsce możliwie jednoznacznie. Na linii najczęściej chodzi o orientację w terenie, a na stacji o przypisanie konkretnego urządzenia, toru albo obiektu do właściwego punktu w dokumentacji. Jak wynika z dokumentów PKP Polskie Linie Kolejowe, oznaczenia kilometrowe i hektometrowe są częścią uporządkowanego systemu lokalizacji, a nie jedynie dodatkiem orientacyjnym.| Obszar | Co się oznacza | Po co to się robi |
|---|---|---|
| Szlak między stacjami | Słupki i tablice kilometracyjne, położenie toru, przejazdy, mosty, tunele | Żeby szybko wskazać miejsce zdarzenia, przeglądu albo naprawy |
| Teren stacji | Rozjazdy, semafory, wskaźniki, perony, granice torów | Żeby ruch i utrzymanie opierały się na jednym, wspólnym opisie miejsca |
| Obiekty inżynieryjne | Mosty, przepusty, wiadukty, przejścia i przejazdy | Żeby inspekcja i naprawa były przypisane do właściwego punktu linii |
Na stacji widać to szczególnie dobrze, bo geometra torów jest tam bardziej złożona niż na prostym szlaku. Taki system porządkuje relację między planem a tym, co rzeczywiście stoi w terenie. I właśnie tu pojawia się kolejny praktyczny temat: jak odczytać same znaki, żeby nie pomylić strony linii ani kierunku.

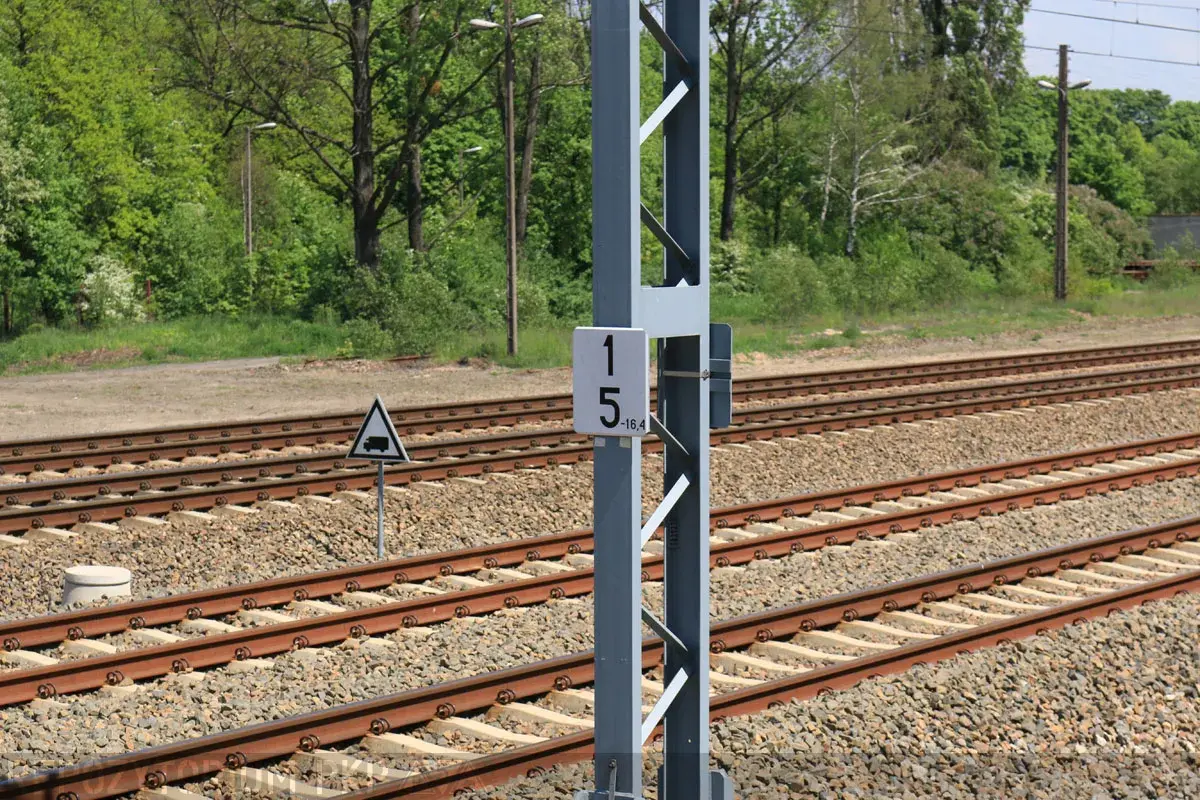

Jak wyglądają słupki i tablice w praktyce
W terenie spotkasz zwykle słupki lub tablice z numeracją kilometrów i hektometrów, często ustawione przy torach albo na istniejących elementach infrastruktury. W dokumentach utrzymaniowych oznaczenia parzyste i nieparzyste są przypisane do odpowiedniej strony linii zgodnie z kierunkiem kilometrowania. To ma sens, bo sam numer bez kontekstu nie mówi jeszcze wszystkiego.
Ja zawsze zwracam uwagę na trzy rzeczy: liczbę, stronę i kierunek. Dopiero ich połączenie daje pewną lokalizację. W praktyce oznacza to, że nie wystarczy zobaczyć na tablicy „12” albo „12,4”; trzeba jeszcze wiedzieć, czy patrzymy zgodnie z rosnącą kilometracją i czy znak odnosi się do właściwego toru.
- Sprawdź kierunek kilometracji - bez tego odczyt może prowadzić w złą stronę linii.
- Rozróżnij kilometr od hektometru - kilometr to 1000 m, hektometr to 100 m.
- Zwróć uwagę na stronę toru - szczególnie przy oznaczeniach parzystych i nieparzystych.
- Porównaj znak z dokumentacją - po modernizacjach lub przebudowach teren bywa bardziej złożony niż stary schemat.
- Nie zakładaj, że każdy znak stoi idealnie w osi - w realnym środowisku kolejowym liczy się funkcja oznaczenia, a nie jego „szkolna” symetria.
W praktyce oznaczenia są też dobrym testem porządku dokumentacji. Jeśli tablica w terenie nie zgadza się z planem, nie oznacza to od razu błędu systemu. Częściej chodzi o uszkodzenie, przesunięcie albo nieaktualny materiał wyjściowy. To prowadzi do najczęstszych pomyłek, które widzę przy takim odczycie najczęściej.
Najczęstsze pomyłki przy odczycie kilometracji
Najwięcej problemów nie wynika z samego systemu, tylko z pośpiechu. Z mojego doświadczenia wynika, że ludzie najczęściej mylą numer punktu z jego położeniem albo patrzą na oznaczenie bez sprawdzenia, w którą stronę rośnie kilometraż. To drobny błąd, ale w terenie może kosztować czas, a czasem także bezpieczeństwo.
- Odczyt bez kontekstu linii - ten sam zapis nie ma sensu bez wskazania konkretnej trasy.
- Pomylenie strony toru - szczególnie wtedy, gdy oznaczenia są mocowane na przemian po obu stronach słupów lub przy jednym rzędzie nośnym.
- Ignorowanie zmian po modernizacji - przebudowa stacji, dobudowa torów czy korekta układu może zmienić praktyczny odczyt miejsca.
- Opieranie się tylko na mapie - plan jest ważny, ale w terenie zawsze trzeba go skonfrontować z rzeczywistym stanem oznaczeń.
- Uznać uszkodzony znak za „błąd kilometrażu” - często to po prostu kwestia fizycznego stanu tablicy, a nie samej numeracji.
W materiałach geodezyjnych PKP Polskie Linie Kolejowe podkreśla się też, że jeśli w terenie brakuje słupków albo są ustawione niewłaściwie, położenie trzeba odtworzyć na podstawie pikietażu. To dobre przypomnienie, że w kolei domysł jest najgorszym narzędziem. Gdy znamy typowe pułapki, łatwiej zrozumieć, dlaczego tak drobny element ma realną wagę w całym systemie utrzymania.
Dlaczego to ważne dla utrzymania, projektowania i bezpieczeństwa
Na papierze to tylko oznaczenie odległości, ale w codziennej pracy kolejowej ten system spina wiele obszarów naraz. Utrzymanie torów, planowanie robót, geodezja, sterowanie ruchem i obsługa awarii korzystają z jednego języka lokalizacji. Ja traktuję to jako jeden z tych mechanizmów, które są niewidoczne dla pasażera, a jednocześnie bardzo odczuwalne dla ludzi pracujących przy infrastrukturze.
Największa korzyść jest prosta: krótszy czas dojścia do miejsca i mniejsze ryzyko nieporozumienia. Gdy dyżurny ruchu, brygada utrzymaniowa i projektant posługują się tym samym kilometrażem, łatwiej o szybką reakcję, dokładny opis usterki i poprawne wykonanie prac. To szczególnie ważne na stacjach, gdzie duża liczba rozjazdów i urządzeń zwiększa szansę na pomyłkę.W praktyce oznaczenia hektometrowe są też barierą przed chaosem w dokumentacji. Dobrze opisany punkt na linii pozwala porównać stan projektowy ze stanem rzeczywistym, a potem szybciej zamknąć temat odbioru, przeglądu albo naprawy. Dla branży to nie detal, tylko narzędzie porządkujące odpowiedzialność za miejsce i czas działania.
Co sprawdzam, zanim uznam punkt za pewny
Gdy pracuję z oznaczeniem w terenie, nie opieram się na jednym odczycie. Najpierw sprawdzam, czy numer zgadza się z kierunkiem rosnącej kilometracji, potem porównuję go z planem linii albo planem stacji. Dopiero na końcu traktuję go jako pewny punkt odniesienia. To prosta procedura, ale skutecznie ogranicza pomyłki.
- Czy mam właściwą linię i właściwy odcinek stacji?
- Czy znak zgadza się z kierunkiem kilometracji?
- Czy numer jest zgodny z dokumentacją techniczną i lokalnym stanem terenu?
- Czy w pobliżu nie ma robót, które mogły zmienić układ odniesienia?
Jeśli ktoś pracuje przy infrastrukturze kolejowej, te kilka pytań naprawdę oszczędza czasu. A jeśli ktoś tylko chce nauczyć się czytać takie oznaczenia, to właśnie ta rutyna daje najwięcej: nie chodzi o zapamiętanie definicji, lecz o zrozumienie, jak numeracja działa w realnej linii i w realnej stacji.
