Podstacja trakcyjna to serce zasilania linii elektrycznej: odbiera energię z krajowej sieci, przekształca ją do parametrów potrzebnych trakcji i podaje dalej do sieci jezdnej. W tym artykule wyjaśniam, jak taki układ działa w praktyce, z czego się składa, jakie standardy dominują w Polsce i co naprawdę decyduje o niezawodności całego systemu. Dorzucam też kilka redakcyjnie ważnych konkretów, bo przy zasilaniu kolei teoria bez eksploatacji niewiele daje.
Najważniejsze fakty o zasilaniu trakcji, które warto mieć pod ręką
- W polskiej kolei standardem pozostaje 3 kV prądu stałego, a dla nowych linii dużych prędkości coraz częściej planuje się 2x25 kV prądu przemiennego.
- Taki obiekt nie tylko zmienia napięcie, ale też rozdziela energię, chroni sieć przed skutkami zwarć i zasila odbiory pomocnicze.
- W dokumentacji przyłączeniowej pojawiają się konkretne parametry, na przykład 2500 A / 3200 A i 2700 V / 2800 V jako wartości użyteczne po stronie pojazdu.
- W praktyce o jakości pracy decydują: prostowniki, transformator, rozdzielnia 3 kV, automatyka, telemechanika i rezerwa zasilania.
- Modernizacja najczęściej obejmuje wymianę układów prostowniczych, rozdzielni, zabezpieczeń i wdrożenie zdalnego sterowania.
- Największy błąd to patrzenie wyłącznie na moc znamionową. Dla ruchu kolejowego równie ważne są przeciążenia, spadki napięcia i czas reakcji na awarię.
Jak działa taki układ w praktyce
W uproszczeniu energia z sieci elektroenergetycznej trafia do obiektu zasilającego, tam jest dopasowywana do potrzeb trakcji, a potem kierowana do odcinków sieci jezdnej. W Polsce chodzi przede wszystkim o zamianę energii z sieci ogólnej na prąd stały 3 kV, bo taki system obsługuje większość klasycznych linii kolejowych. To nie jest jednorazowe „włączenie zasilania”, tylko ciągła praca pod zmiennym obciążeniem, bo pociągi przyspieszają, hamują i pobierają energię skokowo.
- Najpierw energia dociera z sieci WN albo SN, zwykle z poziomu 110 kV lub 15 kV.
- Transformator dopasowuje napięcie do poziomu potrzebnego w układzie trakcyjnym.
- Zespół prostownikowy zamienia prąd przemienny na stały.
- Rozdzielnia prądu stałego kieruje energię do odpowiednich sekcji sieci.
- Zabezpieczenia odłączają uszkodzony fragment, zanim awaria przejdzie dalej.
W praktyce to właśnie ostatni punkt bywa najważniejszy. Pasażer widzi opóźnienie, ale przyczyną może być nie sam pociąg, tylko ograniczenie napięcia na odcinku albo wyłączenie sekcji po zwarciu. Gdy rozumie się ten łańcuch, łatwiej ocenić, gdzie naprawdę leży problem. A skoro już wiemy, jak płynie energia, czas zajrzeć do środka samego obiektu.

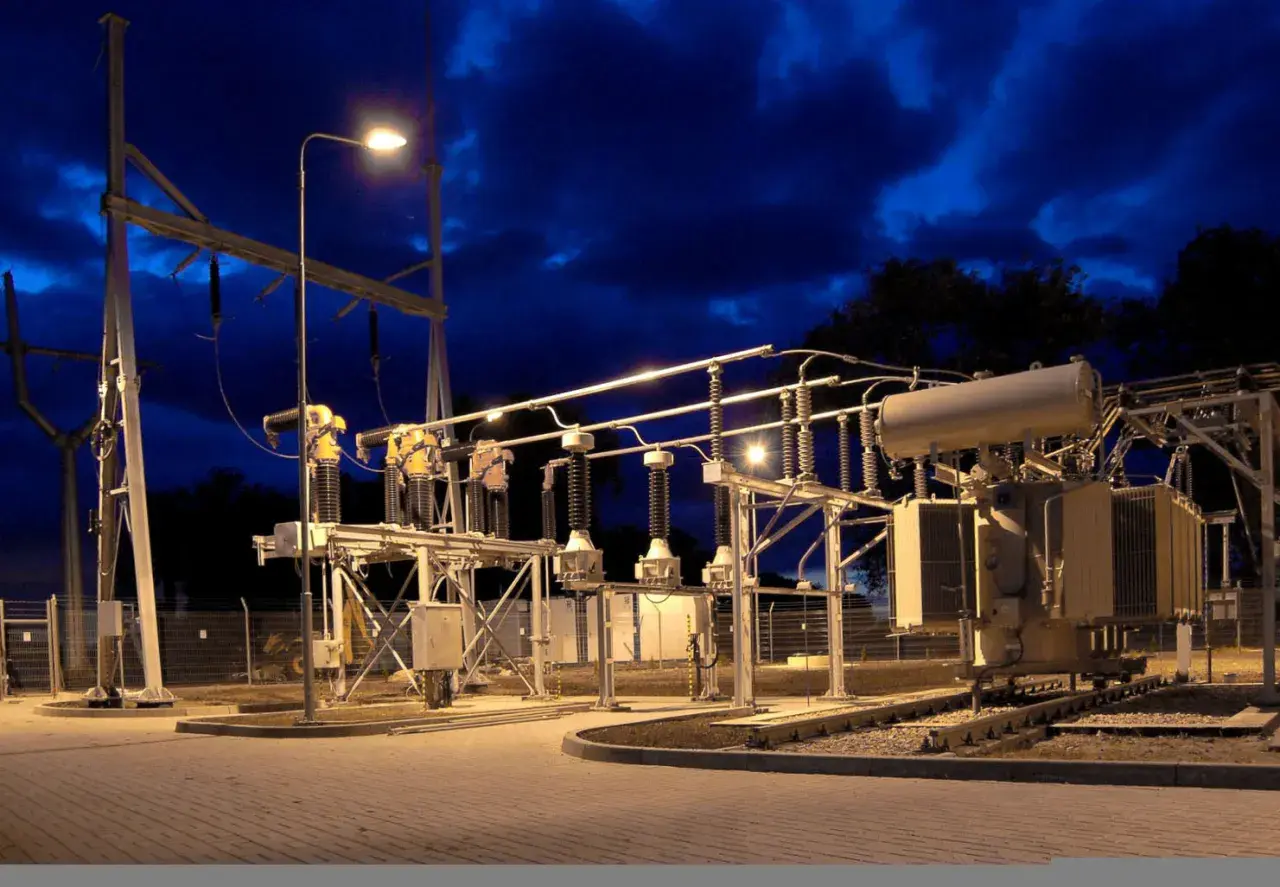

Z czego składa się typowy obiekt i co robi każdy element
Wiele osób wyobraża sobie taki obiekt jako jeden budynek z „maszyną do prądu”, a to dużo większy zestaw urządzeń. W praktyce liczą się zarówno elementy mocy, jak i aparatura sterująca, zabezpieczeniowa oraz obwody potrzeb własnych. Bez tej drugiej warstwy nawet dobry transformator nie wystarczy, bo obiekt musi działać stabilnie także w czasie zakłóceń i serwisu.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Transformator trakcyjny | Dopasowuje napięcie z sieci zasilającej do poziomu potrzebnego w układzie trakcyjnym | Wpływa na sprawność, straty i możliwości obciążenia całej stacji |

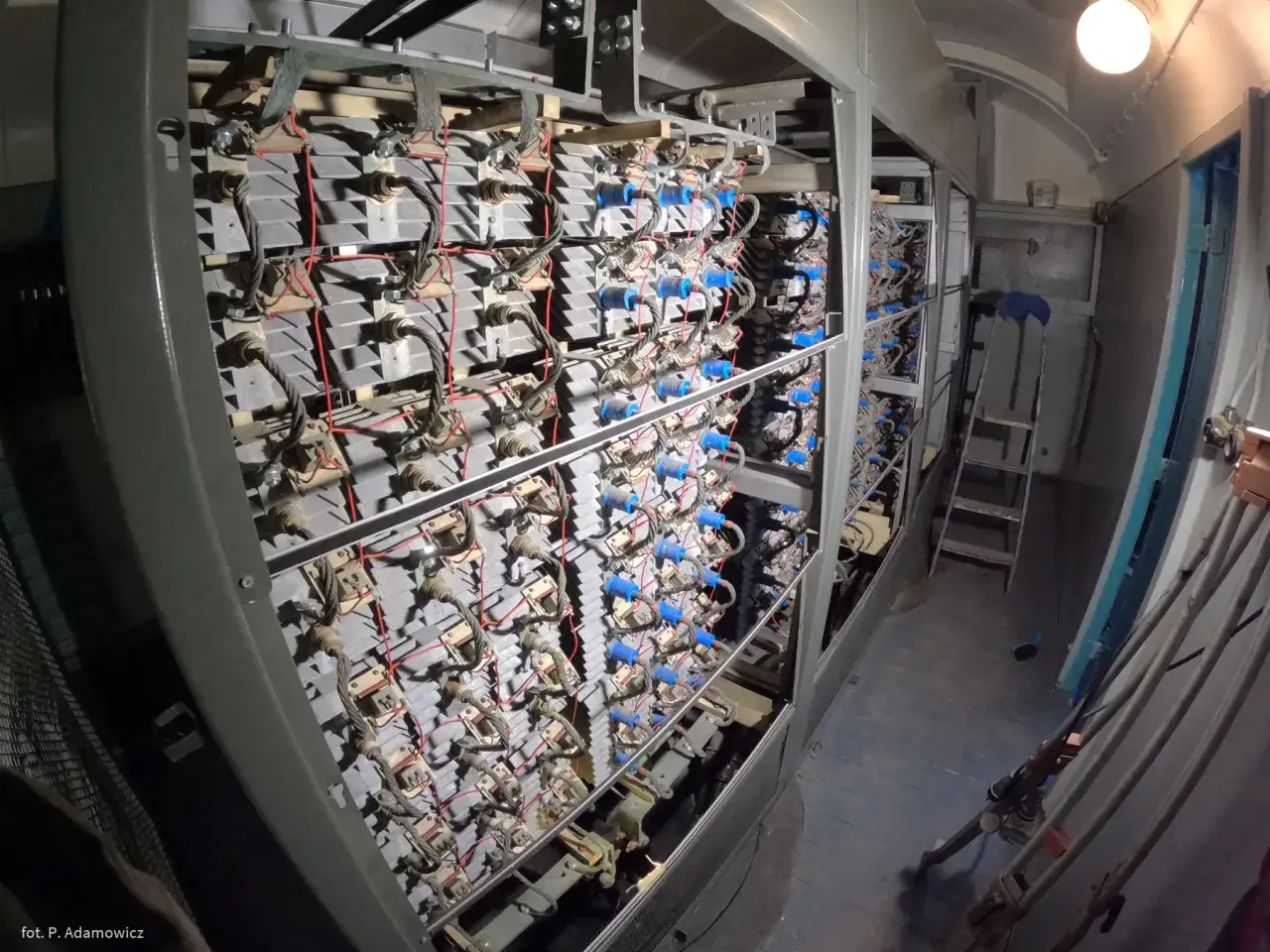

| Zespół prostownikowy | Zamienia prąd przemienny na stały | Bez niego nie da się zasilić sieci 3 kV DC |
| Dławik wygładzający | Ogranicza tętnienia prądu i stabilizuje pracę układu | Chroni aparaturę i poprawia kulturę pracy całego systemu |
| Rozdzielnia 3 kV DC | Rozprowadza energię do sekcji sieci trakcyjnej | Ułatwia odłączanie uszkodzonych odcinków bez wyłączania całości |
| Zabezpieczenia i automatyka | Wykrywają zwarcia, przeciążenia i stany awaryjne | Skracają czas reakcji i ograniczają skutki awarii |
| Potrzeby własne | Zasilają wentylację, ogrzewanie, oświetlenie, sterowanie i łączność | Obiekt musi działać także wtedy, gdy sieć trakcyjna jest chwilowo wyłączona |
| Telemechanika | Umożliwia zdalny nadzór i sterowanie | Przyspiesza reagowanie i zmniejsza liczbę interwencji w terenie |
Z mojego punktu widzenia właśnie telemechanika odróżnia obiekt „działający” od obiektu „nowoczesnego”. Jeśli da się go szybko diagnozować, przełączać i monitorować temperatury czy stany zabezpieczeń, utrzymanie staje się dużo łatwiejsze. Gdy znamy już wnętrze obiektu, sensowniejsze staje się porównanie standardów zasilania stosowanych na polskiej sieci.
Jakie systemy zasilania spotyka się w Polsce i czym się różnią
Na większości polskiej sieci kolejowej nadal dominuje system 3 kV prądu stałego. To rozwiązanie sprawdzone, dobrze znane eksploatacyjnie i kompatybilne z dużą częścią taboru oraz infrastruktury. Jednocześnie przy nowych liniach, zwłaszcza szybkich, coraz większe znaczenie ma standard 2x25 kV prądu przemiennego, bo lepiej radzi sobie z bardzo dużą mocą i wysokimi prędkościami.
| System | Gdzie występuje | Największa zaleta | Największe ograniczenie |
|---|---|---|---|
| 3 kV DC | Klasyczna sieć kolejowa w Polsce | Spójność z istniejącą infrastrukturą i taborem | Przy dużych mocach rosną prądy, a wraz z nimi straty i wymagania wobec zasilania |
| 2x25 kV AC | Nowe linie dużych prędkości i odcinki projektowane pod bardzo duże obciążenia | Wysoka efektywność przy prędkościach powyżej 300 km/h | Wymaga innej architektury zasilania i starannej integracji ze stykami systemów |
W dokumentacji przyłączeniowej da się też zobaczyć, że projektowanie nie kończy się na ogólnym „3 kV”. Pojawiają się konkretne wartości, takie jak 2700 V DC lub 2800 V DC jako średnie napięcie użyteczne na pantografie, a także 2500 A i 3200 A jako maksymalny pobór prądu. To ważne, bo pokazuje realny margines pracy, a nie tylko nazwę systemu. Sam standard jednak nie wystarczy bez odporności na przeciążenia i awarie.
Co najbardziej wpływa na niezawodność i bezpieczeństwo
Największy błąd w ocenie takiego układu to patrzenie wyłącznie na moc transformatora. W ruchu kolejowym liczą się też: rezerwa między sąsiednimi obiektami, jakość zabezpieczeń, możliwość sekcjonowania sieci i sposób, w jaki układ znosi chwilowe skoki poboru. Jeśli coś tu jest źle dobrane, problem nie musi pojawić się od razu. Często wychodzi dopiero w godzinach szczytu albo przy gęstym ruchu towarowym.
| Ryzyko | Jak objawia się w eksploatacji | Co zwykle pomaga |
|---|---|---|
| Spadek napięcia | Pociągi tracą osiągi, a pobór prądu rośnie | Lepsze rozmieszczenie obiektów, sprawna rezerwa mocy i dobrze dobrane zasilacze |
| Awaria prostownika lub transformatora | Wyłączenie sekcji i ograniczenie przepustowości | Redundancja, szybka diagnostyka i serwis oparty na stanie urządzeń |
| Przeciążenie w szczycie | Przegrzewanie i spadek parametrów | Koordynacja zabezpieczeń oraz właściwy podział obciążeń między sąsiednimi obiektami |
| Zakłócenia harmoniczne | Gorsza jakość energii i dodatkowe obciążenie aparatury | Nowocześniejsze zespoły prostownikowe i filtry |
| Zanik zasilania potrzeb własnych | Brak wentylacji, sterowania albo łączności | Rezerwowe zasilanie i niezawodne układy akumulatorowe |
W praktyce dobre rozwiązanie ma nie tylko „moc na papierze”, ale też zdolność do pracy po częściowej awarii. To dlatego w układach kolejowych tak duże znaczenie ma zasilanie podstawowe i rezerwowe, a także wzajemne rezerwowanie odcinków między sąsiednimi stacjami. Gdy jeden tor zasilania wypada, drugi powinien przejąć obciążenie bez natychmiastowego zatrzymania ruchu. Właśnie dlatego modernizacja nie jest luksusem, tylko narzędziem utrzymania przepustowości.
Co zmienia modernizacja układów zasilania w 2026 roku
W 2026 roku skala modernizacji jest wyraźna, bo bez tego nie da się sensownie podnosić prędkości, przepustowości i odporności sieci. W planach rozwoju operatora infrastruktury widać wyraźnie, że powstają nowe obiekty zasilane często z poziomu 110 kV, a starsze stacje przechodzą przebudowę. To nie jest kosmetyka. W praktyce modernizacja zwykle daje największy efekt tam, gdzie wcześniej pracowały przestarzałe układy prostownikowe i sterowanie było rozproszone.
- Wymiana rozdzielni prądu przemiennego SN i rozdzielni prądu stałego 3 kV.
- Przebudowa zespołów prostownikowych, często z układów 6-pulsowych na 12-pulsowe.
- Wdrożenie nowocześniejszej automatyki, sterowania i zabezpieczeń.
- Rozbudowa instalacji potrzeb własnych prądu przemiennego.
- Montowanie zdalnego sterowania w istniejących i nowych obiektach.
- Lepszy nadzór zużycia energii dzięki inteligentnym systemom pomiarowym.
Najbardziej praktyczny efekt takiej modernizacji jest prosty: krótszy czas reakcji na zakłócenie, mniejsze ryzyko przeciążenia i lepsza kontrola nad tym, co dzieje się na odcinku zasilania. Według planów na lata 2026-2031 ma powstać lub zostać zmodernizowanych ponad 120 obiektów, więc to już nie jest niszowy temat techniczny, tylko realny kierunek rozwoju całej sieci. Na koniec zostaje pytanie praktyczne: po czym poznać, że cały układ jest naprawdę dobrze zaprojektowany.
Na co patrzę, oceniając dojrzałość całego układu
Jeśli miałbym wskazać kilka cech, po których od razu widać klasę rozwiązania, zacząłbym od trzech rzeczy: przewidywalnej pracy pod obciążeniem, krótkiego czasu reakcji na zakłócenie i sensownej rezerwy między sąsiednimi obiektami. To właśnie one odróżniają układ „działa na papierze” od układu, który wytrzyma intensywny ruch przez lata. Dobry obiekt nie powinien być bohaterem pierwszego planu, tylko niewidzialnym elementem, który po prostu nie przeszkadza kolei jechać.
- Ma zdalny nadzór i pozwala szybko sprawdzić stany zabezpieczeń, temperatury oraz obciążenia.
- Ma czytelną strukturę sekcyjną, dzięki czemu awaria nie wyłącza większego obszaru niż to konieczne.
- Jest przygotowany na wzrost ruchu, a nie tylko na dzisiejsze obciążenie.
- Ma sensowną redundancję w potrzebach własnych i układach sterowania.
- Jest utrzymywany z myślą o diagnostyce, nie wyłącznie o naprawie po awarii.
Właśnie dlatego przy ocenie kolei elektrycznej patrzę nie tylko na tabor czy samą sieć jezdną, ale przede wszystkim na zaplecze energetyczne. To ono decyduje, czy pociąg pojedzie punktualnie, czy ruch da się utrzymać przy większym obciążeniu i czy modernizacja linii faktycznie przełoży się na realną poprawę eksploatacji.
