Najważniejsze informacje o zasilaniu trakcji
- W polskiej sieci kolejowej podstawą jest 3 kV prądu stałego, więc stacja zwykle musi nie tylko transformować, ale też prostować energię.
- Najważniejsze elementy to transformator, prostownik, rozdzielnica, zabezpieczenia, układ powrotny i telemechanika.
- Rola obiektu nie kończy się na dostarczeniu prądu: ma on też dzielić linię na sekcje i szybko izolować uszkodzenia.
- O jakości pracy decydują rezerwa mocy, koordynacja zabezpieczeń, uziemienie i monitoring stanu urządzeń.
- W modernizacjach liczą się prądy robocze, spadki napięcia i odporność zwarciowa, a nie tylko nominalne napięcie.
Jaką rolę pełni stacja zasilająca w kolei
Najprościej patrzę na nią jak na węzeł pośredni między krajowym systemem elektroenergetycznym a pociągiem. Z jednej strony przyjmuje energię w wysokim napięciu, z drugiej oddaje ją do sieci trakcyjnej w parametrach, które pozwalają zasilać pojazdy elektryczne bezpiecznie i w sposób ciągły.
W praktyce ta rola jest szersza niż samo „obniżenie napięcia”. Stacja pilnuje sekcji zasilania, reaguje na zwarcia, wspiera utrzymanie odpowiedniego napięcia na pantografie i pomaga ograniczyć skutki awarii do małego fragmentu linii. Im intensywniejszy ruch i cięższy skład, tym ważniejsze staje się to, czy układ potrafi utrzymać parametry bez niepotrzebnych wyłączeń.
To właśnie dlatego w kolejowej energetyce mówi się o zasilaniu jako o systemie, a nie o pojedynczym urządzeniu. Żeby zrozumieć ten system, trzeba wejść głębiej w jego budowę.
Co znajduje się wewnątrz takiego obiektu

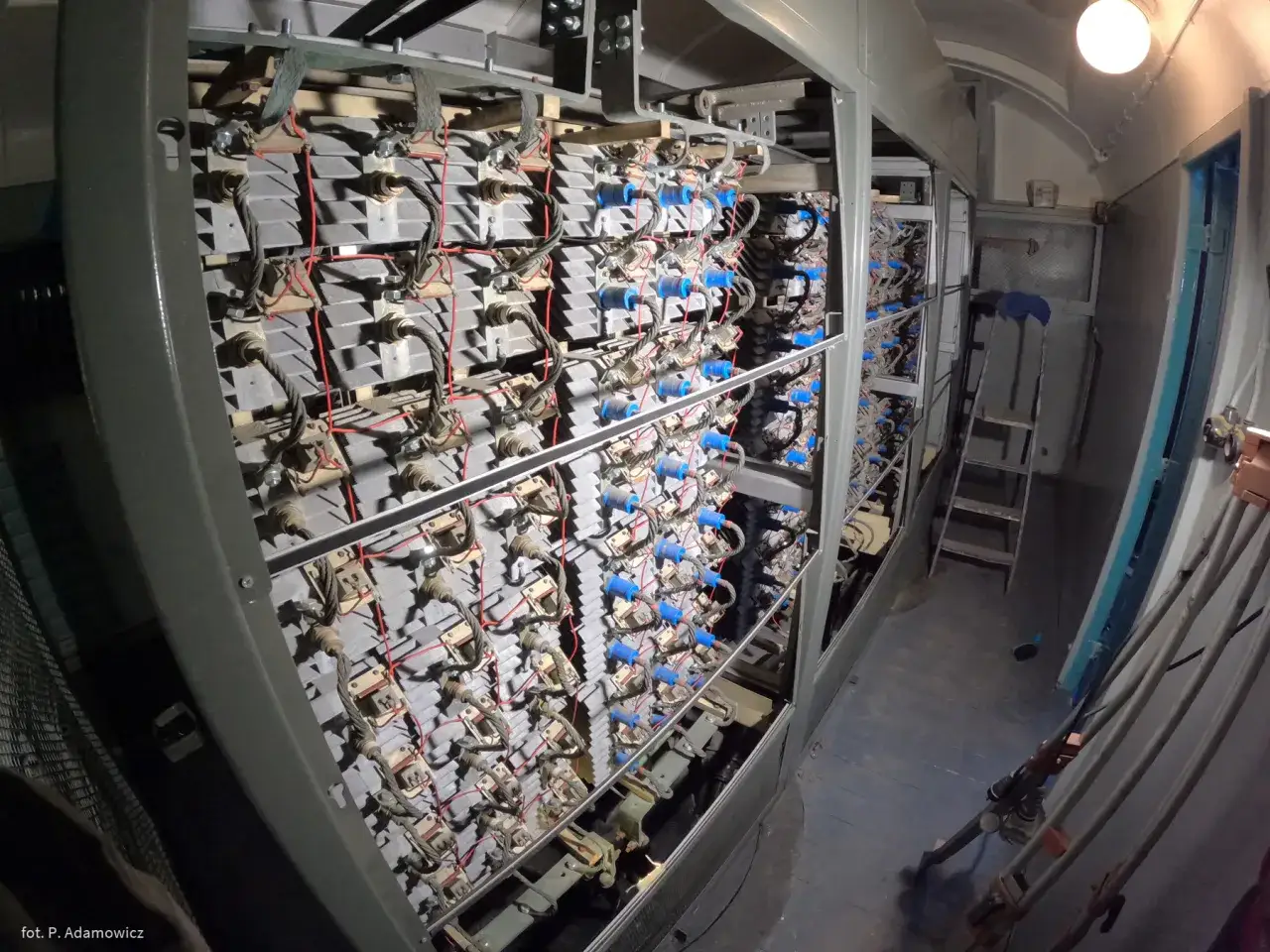

W obiekcie trakcyjnym nie ma jednego „mocnego” urządzenia, które załatwia wszystko. Jest za to zestaw elementów pracujących razem; jak opisuje ZPUE, w polskim systemie DC są to zwykle stacje transformatorowo-prostownikowe, więc prostowanie energii jest tu równie ważne jak jej transformacja.
| Element | Rola | Dlaczego jest ważny |
|---|---|---|
| Transformator mocy | Dopasowuje napięcie do poziomu potrzebnego dalszemu układowi | Bez niego energia z sieci krajowej nie nadawałaby się do zasilania trakcji |
| Prostownik | Zamienia prąd przemienny na stały | W systemie 3 kV DC to jeden z kluczowych bloków funkcjonalnych |
| Rozdzielnica WN/SN | Rozprowadza energię na pola i odpływy | Ułatwia sterowanie, wyłączanie i segmentację zasilania |
| Wyłączniki i odłączniki | Załączają lub izolują fragmenty układu | Pozwalają odseparować uszkodzenie bez wyłączania całej linii |
| Zabezpieczenia przekaźnikowe | Wykrywają przeciążenia, zwarcia i anomalie | Skracają czas reakcji i zmniejszają ryzyko uszkodzenia urządzeń |
| Układ powrotny | Odprowadza prąd z powrotem do stacji przez szyny i kable powrotne | Domyka obwód i ogranicza niekontrolowane przepływy prądu |
| Odgromniki i uziemienie | Chronią przed przepięciami i niebezpiecznym potencjałem | To jeden z filarów bezpieczeństwa ludzi i aparatury |
| Telemechanika | Pozwala zdalnie nadzorować i sterować stacją | Bez niej szybka diagnostyka i reakcja na awarię byłyby dużo trudniejsze |
Warto zwrócić uwagę, że w kolejnictwie istotne są także elementy pozornie „drugoplanowe”: zasilanie potrzeb własnych, chłodzenie, czujniki i łączność. To właśnie one często decydują, czy obiekt działa stabilnie przez lata, czy tylko dobrze wygląda na schemacie. Skoro wiemy już, co znajduje się w środku, przejdźmy do tego, jak energia faktycznie przepływa przez taki układ.
Jak energia trafia do pantografu krok po kroku

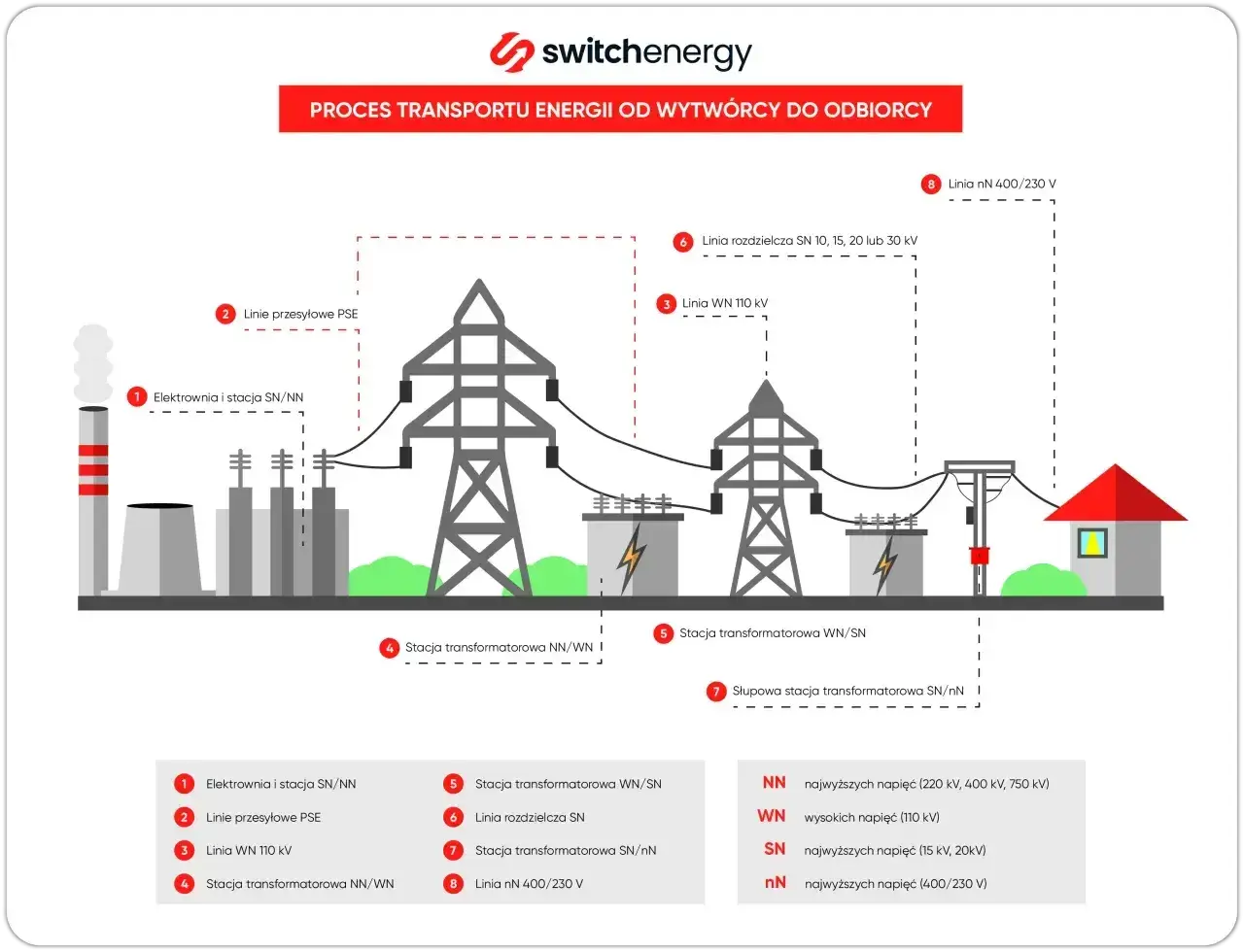

Najczytelniej opisać to w pięciu etapach. W standardowym układzie kolejowym energia z systemu elektroenergetycznego trafia najpierw do stacji zasilającej, potem jest przetwarzana, a dopiero na końcu wchodzi do sieci trakcyjnej i dalej do odbieraka prądu.
- Energia wpływa z sieci przesyłowej lub dystrybucyjnej na poziomie wysokiego napięcia.
- Transformator dostosowuje parametry do potrzeb dalszej części układu.
- W systemie 3 kV DC prostownik zamienia energię na prąd stały.
- Rozdzielnica kieruje ją do konkretnych sekcji i punktów zasilających.
- Prąd trafia do sieci jezdnej, a po przejściu przez pantograf wraca układem powrotnym przez szyny i przewody powrotne.
Tu właśnie widać różnicę między teorią a ruchem pociągu. Napięcie przy obciążeniu spada, a układ musi utrzymać warunki pracy nawet wtedy, gdy skład pobiera duży prąd rozruchowy. Na części linii średnie napięcie użyteczne na pantografie powinno wynosić 2700 V, więc margines nie jest duży i trzeba go pilnować bardzo praktycznie.
W układzie kolejowym ważna jest też sekcjonizacja, czyli dzielenie linii na fragmenty, które można odłączać osobno. Dzięki temu awaria nie wyłącza całej magistrali, tylko konkretny odcinek. To prowadzi do kolejnego pytania: dlaczego w Polsce tak mocno opiera się zasilanie właśnie na systemie 3 kV DC?
Dlaczego w Polsce dominuje system 3 kV DC
W standardzie kolejowym to nie jest przypadek ani ciekawostka historyczna, tylko konsekwencja długiego rozwoju infrastruktury i taboru. Na wszystkich zelektryfikowanych typach linii stosuje się system zasilania sieci trakcyjnej 3 kV prądu stałego, więc cały ekosystem jest do tego napięcia dopasowany.
| Cecha | 3 kV DC | 25 kV AC | Co to oznacza w praktyce |
|---|---|---|---|
| Charakter zasilania | Prąd stały | Prąd przemienny | W DC potrzebny jest prostownik, w AC zwykle wystarcza transformacja i aparatura łączeniowa |
| Budowa stacji | Transformator, prostownik, rozdzielnice, układ powrotny | Transformator trakcyjny, rozdzielnice, zabezpieczenia | DC daje bardziej złożony blok przetwarzania energii |
| Eksploatacja | Dobrze znany i ujednolicony model dla większości linii | Lepszy dla dłuższych odcinków i nowych projektów | Wybór zależy od całej architektury linii, a nie od samego napięcia |
| Kompatybilność | Wysoka z istniejącym taborem i infrastrukturą | Wymaga odrębnie zaprojektowanego układu | Zmiana systemu to kosztowna przebudowa, nie tylko podmiana jednego urządzenia |
To zestawienie pokazuje rzecz ważną dla każdego, kto czyta o inwestycjach kolejowych: zmiana systemu zasilania nie polega na prostym „podniesieniu napięcia”. To przebudowa całego łańcucha energetycznego, od przyłącza po pantograf. Dlatego modernizacje w Polsce częściej koncentrują się na zwiększaniu mocy, niezawodności i odporności istniejącego układu niż na rewolucji systemowej.
W praktyce najciekawsze pytanie brzmi więc nie „jakie napięcie”, ale „jak utrzymać je stabilnie i bezpiecznie przez całą dobę”.
Co naprawdę decyduje o niezawodności i bezpieczeństwie
Tu zaczyna się ta mniej widowiskowa, ale najważniejsza część całego tematu. O niezawodności nie decyduje sam transformator, tylko sposób, w jaki cały układ jest chroniony, monitorowany i utrzymywany.
- Koordynacja zabezpieczeń - wyłączenie ma objąć tylko uszkodzony fragment, a nie cały odcinek zasilania.
- Rezerwa mocy - stacja musi radzić sobie z chwilowymi szczytami poboru, zwłaszcza przy starcie ciężkich składów.
- Uziemienie i uszynienie - ograniczają ryzyko porażenia i niepożądanych potencjałów na konstrukcjach metalowych.
- Ochrona przepięciowa - chroni aparaturę przed skutkami wyładowań atmosferycznych i łączeniowych.
- Monitoring stanu - pozwala szybciej wykryć przegrzewanie, spadek izolacji albo błędy w pracy urządzeń.
- Chłodzenie i warunki środowiskowe - z pozoru drugorzędne, ale w praktyce bardzo mocno wpływają na żywotność aparatury.
W dokumentach technicznych dla sieci trakcyjnej pojawiają się też konkretne wymagania obciążalności: zależnie od klasy linii mowa o prądach rzędu 2500 A, 3200 A albo 4000 A dla jednego pociągu. To dobrze pokazuje, dlaczego projektant nie może myśleć wyłącznie o napięciu znamionowym; równie ważne są prądy robocze i zwarciowe oraz to, jak układ zachowa się przy przeciążeniu.
Najczęstszy błąd? Zakładanie, że „mocniejsze urządzenie” automatycznie rozwiąże problem. Bez poprawnej koordynacji zabezpieczeń, właściwego chłodzenia i sensownego podziału sekcji nawet bardzo nowy obiekt potrafi sprawiać kłopoty. To właśnie dlatego modernizacja jest zwykle projektem systemowym, a nie wymianą jednego pola rozdzielnicy.
Skoro tak, warto zobaczyć, co zmienia dobrze przeprowadzona modernizacja całego węzła zasilania.
Jak modernizacja zmienia pracę całego odcinka
Nowa lub zmodernizowana stacja to zwykle nie tylko lepsza aparatura. Dla ruchu kolejowego ważniejsze są efekty pośrednie: mniej spadków napięcia, lepsza obsługa dużego poboru mocy, szybsza lokalizacja awarii i krótszy czas przywracania ruchu.
W praktyce modernizacja najczęściej obejmuje cztery obszary: wymianę rozdzielnic i zabezpieczeń, poprawę układu powrotnego, rozbudowę telemechaniki oraz dostosowanie mocy transformatorów i prostowników do realnego obciążenia linii. Dla zarządcy infrastruktury to szansa na większą elastyczność, a dla przewoźnika - mniejsze ryzyko ograniczeń zasilania w godzinach szczytu.
Nie każda inwestycja daje jednak ten sam efekt. Jeśli sama stacja zostanie unowocześniona, ale sieć trakcyjna, sekcjonowanie albo układ powrotny pozostaną wąskim gardłem, poprawa będzie odczuwalna tylko częściowo. Dlatego dobre projekty patrzą na linię jako na jeden organizm: stację, przewody, sekcje, tor powrotny i automatykę. Z takiego podejścia wynika też prosty wniosek dla czytelnika zainteresowanego koleją.
Co zyskuje ruch pociągów, gdy zasilanie jest dobrze zrobione
Dobrze zaprojektowane zasilanie nie brzmi efektownie, ale jego skutki są bardzo konkretne. Pociągi lepiej przyspieszają, rzadziej łapią spadki napięcia, a dyspozytor ma więcej narzędzi do szybkiej izolacji problemu bez paraliżowania całej trasy.
Ja patrzę na takie obiekty jeszcze szerzej: to jeden z tych fragmentów infrastruktury, których pasażer zwykle nie widzi, ale odczuwa natychmiast, gdy coś działa źle. Jeśli w opisie inwestycji pojawiają się hasła typu sekcjonowanie, redundancja, telemechanika, kable powrotne albo ochrona przepięciowa, to nie jest techniczny ozdobnik. To właśnie tam rozstrzyga się, czy zasilanie będzie stabilne w codziennej eksploatacji, czy będzie tylko poprawne na papierze.
W kolejowej energetyce właśnie ten poziom szczegółu robi różnicę między przeciętną stacją a obiektem, który realnie wspiera przepustowość linii i bezpieczeństwo ruchu.
