Budowa sieci trakcyjnej to nie tylko przewody nad torami, ale cały układ, który musi jednocześnie zasilać pojazdy, utrzymać właściwą geometrię kontaktu i wytrzymać zmienne obciążenia eksploatacyjne. W tym artykule pokazuję, z czego taka instalacja się składa, jak przebiega montaż, jak działa zasilanie oraz gdzie najczęściej pojawiają się problemy. Patrzę na temat praktycznie, bo właśnie tak najłatwiej zrozumieć, dlaczego jedne rozwiązania działają latami, a inne zaczynają sprawiać kłopoty już po krótkim czasie.
Najważniejsze informacje w skrócie

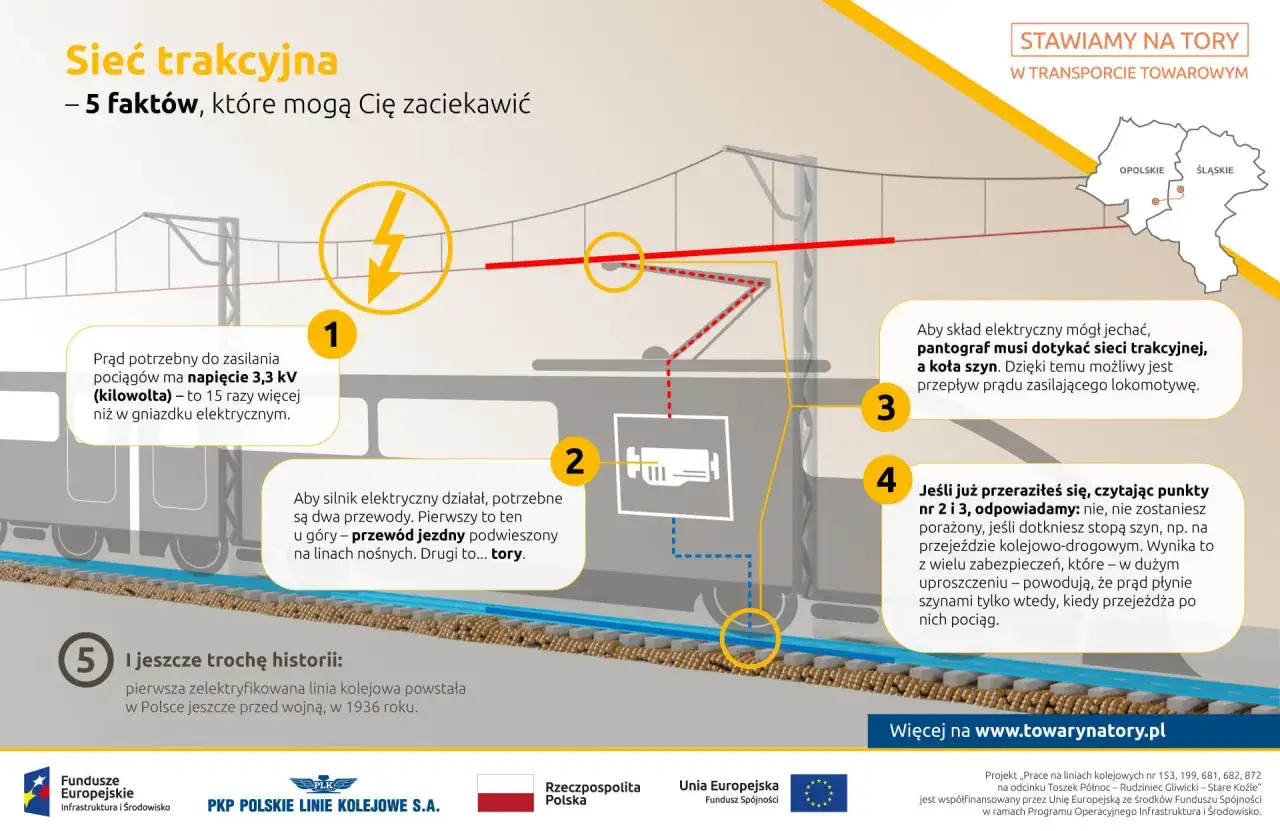

- Sieć trakcyjna to układ jezdny i powrotny, który przekazuje energię do pojazdów szynowych przez pantograf.
- W Polsce na liniach zelektryfikowanych dominuje system 3 kV prądu stałego, a dla nowych linii dużych prędkości rozważa się rozwiązania 2×25 kV AC.
- Najważniejsze elementy to fundamenty, konstrukcje wsporcze, lina nośna, przewód jezdny, wieszaki, osprzęt naciągowy i urządzenia sekcyjne.
- Sam montaż to proces etapowy: od wytyczenia i fundamentów, przez rozwieszenie przewodów, aż po regulację, pomiary i odbiór.
- O trwałości decydują przede wszystkim geometria zawieszenia, poprawne zasilanie, kompensacja wydłużeń termicznych i jakość utrzymania.
Czym w praktyce jest sieć trakcyjna
Jeżeli patrzę na kolej od strony eksploatacji, to sieć trakcyjna jest dla niej tym, czym układ krwionośny dla organizmu: ma dostarczyć energię dokładnie tam, gdzie jest potrzebna, i zrobić to bez zakłóceń. W polskich warunkach nie chodzi wyłącznie o przewód wiszący nad torem, ale o cały system obejmujący zasilanie, sekcjonowanie, ochronę przeciwporażeniową i elementy mechaniczne utrzymujące właściwą pozycję przewodów. Na poziomie praktycznym ważne są trzy rzeczy: ciągłość zasilania, stabilny kontakt pantografu z przewodem jezdnym i bezpieczna praca w zmiennych warunkach.
To właśnie dlatego rozmowa o trakcji bardzo szybko wychodzi poza samą elektrykę. Trzeba brać pod uwagę skrajnię, obciążenia wiatrem, rozszerzalność cieplną, zużycie stykowe i możliwości utrzymaniowe. Jak podaje PKP PLK, na zelektryfikowanych liniach w Polsce standardem pozostaje system 3 kV prądu stałego, ale przy nowych projektach, zwłaszcza dużych prędkości, coraz częściej bierze się pod uwagę także układy 2×25 kV AC. To oznacza, że sama koncepcja sieci musi być dopasowana do prędkości, natężenia ruchu i docelowego typu linii. Kiedy to jest jasne, łatwiej przejść do tego, co widać na budowie: z jakich elementów składa się cały układ.
Z jakich elementów składa się instalacja nad torem
W praktyce każda taka instalacja działa poprawnie tylko wtedy, gdy wszystkie jej części są dobrane razem, a nie osobno. Najczęstszy błąd laików polega na tym, że widzą wyłącznie przewód jezdny, a pomijają wszystko, co utrzymuje jego położenie i parametry. Ja patrzę na to jak na układ wzajemnie zależnych komponentów: jeśli jeden z nich jest źle dobrany, cały system zaczyna tracić jakość pracy.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|

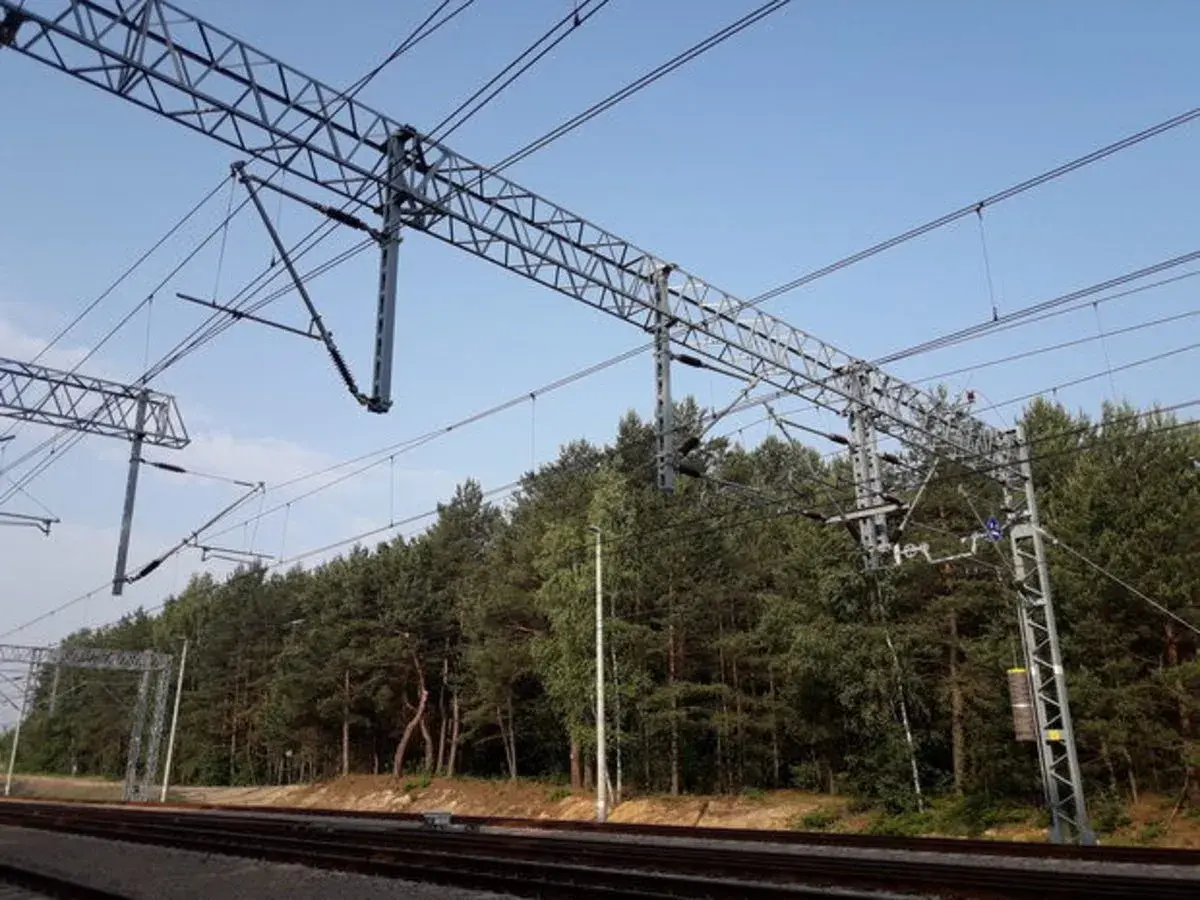

| Fundament i konstrukcja wsporcza | Przenoszą ciężar i siły dynamiczne na podłoże | Od ich sztywności zależy stabilność całego zawieszenia |
| Słup, bramka lub wysięgnik | Utrzymują przewody w odpowiedniej pozycji nad torem | Muszą zachować skrajnię i wytrzymać obciążenia od wiatru oraz przewodów |
| Lina nośna | Niesie ciężar zawieszenia i przenosi obciążenia | To od niej zależy geometria całej sieci łańcuchowej |
| Przewód jezdny | Stanowi bezpośredni tor kontaktu z pantografem | Najmocniej wpływa na zużycie odbieraka i jakość poboru prądu |
| Wieszaki | Łączą linę nośną z przewodem jezdnym | Stabilizują wysokość i kształt zawieszenia |
| Urządzenia naciągowe i kompensacyjne | Wyrównują zmiany długości przewodów przy temperaturze | Bez nich sieć traciłaby właściwy naciąg i geometrię |
| Izolatory, uziemienie i elementy ochronne | Oddzielają elektrycznie części czynne i chronią instalację | To kwestia bezpieczeństwa ludzi, urządzeń i ruchu |
| Podstacja trakcyjna i kabina sekcyjna | Dostarczają energię i dzielą sieć na odcinki | Ograniczają spadki napięcia i ułatwiają utrzymanie |
Warto zapamiętać jedno: sieć łańcuchowa to nie przypadkowy zbiór przewodów, tylko konstrukcja zaprojektowana tak, by przewód jezdny był możliwie stabilny mimo drgań i zmian temperatury. Najwięcej różnicy robi tutaj geometria, a nie sama „ilość metalu”. Kiedy to rozumiemy, montaż przestaje wyglądać jak zwykłe rozwieszanie kabli, a zaczyna być precyzyjną operacją inżynieryjną.
Skoro układ elementów jest już jasny, przejdźmy do tego, jak wygląda praktyczny montaż na linii kolejowej.
Jak przebiega montaż krok po kroku
W terenie prace nie zaczynają się od rozwijania przewodów, tylko od dokładnego przygotowania miejsca. Jeśli ten etap jest zrobiony byle jak, później nie da się już „uratować” sieci samą regulacją. Z mojego punktu widzenia właśnie tu oddziela się projekt poprawny od projektu, który potem generuje kosztowne poprawki.
- Wytyczenie osi i sprawdzenie skrajni – najpierw trzeba precyzyjnie ustalić położenie konstrukcji wsporczych względem toru, obiektów inżynieryjnych i stref bezpieczeństwa.
- Wykonanie fundamentów – fundament musi przenieść siły od ciężaru sieci, wiatru i naprężeń roboczych; źle wykonany potrafi zniszczyć resztę układu.
- Osadzenie słupów i bram – dopiero po ustabilizowaniu konstrukcji wsporczych montuje się wysięgniki, izolatory i osprzęt mocujący.
- Rozwieszenie liny nośnej i przewodu jezdnego – przewody naciąga się z uwzględnieniem odcinków, temperatury oraz projektowanych zwisów.
- Montaż wieszaków i regulacja geometrii – to etap, który decyduje o tym, czy pantograf będzie jechał płynnie, czy zacznie „szukać” kontaktu.
- Zygzakowanie przewodu jezdnego – niewielkie przesunięcia przewodu na boki pozwalają równomiernie zużywać ślizg pantografu.
- Pomiary, próby i odbiór – sprawdza się wysokości, naciągi, izolację, parametry elektryczne oraz zachowanie sieci przy jeździe próbnej.
W praktyce montaż prowadzi się etapami, często przy zamknięciach torowych i w ścisłej koordynacji z ruchem kolejowym. To nie jest detal organizacyjny, tylko warunek bezpieczeństwa. Dobrze zmontowana sieć nie kończy się na „wisiała i działała”; musi jeszcze przejść regulację, ponieważ nawet niewielkie odchylenia potrafią później zamienić się w zużycie przewodu, iskrzenie albo ograniczenia prędkości. Od tego momentu ważniejsze staje się już nie samo zawieszenie, lecz sposób zasilania całego układu.
Jak zasilanie i sekcjonowanie utrzymują napięcie pod kontrolą
Sieć trakcyjna nie może być traktowana jak jeden długi kabel pod napięciem. W rzeczywistości to układ dzielony na odcinki zasilania, a energia dopływa do niego z podstacji trakcyjnych i, tam gdzie to potrzebne, z kabin sekcyjnych. Sekcjonowanie oznacza podział sieci na fragmenty, które można odłączać, łączyć i chronić niezależnie od siebie. Taki podział ogranicza skutki awarii oraz pomaga utrzymać napięcie w dopuszczalnym zakresie.
Na liniach eksploatowanych w Polsce dominuje system 3 kV DC, bo tak przez lata rozwijała się cała infrastruktura. W standardach technicznych PKP PLK dla modernizowanych linii podaje się też wymagania dotyczące średniego napięcia użytecznego na pantografie, na przykład 2700 V lub 2800 V w zależności od klasy linii, a także obciążalność prądową rzędu 2500 A albo 3200 A. To ważne, bo pokazuje, że w projektowaniu nie chodzi tylko o nominalne napięcie, ale o to, co pojazd realnie dostanie podczas jazdy. W nowych koncepcjach dużych prędkości coraz częściej pojawia się z kolei 2×25 kV AC, które lepiej znosi długie odcinki i większą moc. Dla porównania najprościej ująć to tak:
| System | Gdzie ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| 3 kV DC | Istniejąca sieć kolejowa w Polsce | Spójność z obecną infrastrukturą i taborem, sprawdzona eksploatacja | Duże prądy, większe spadki napięcia, większa wrażliwość na obciążenie |
| 2×25 kV AC | Nowe linie i odcinki dużych prędkości | Lepsza praca na długich dystansach i przy dużej mocy, mniejsze straty | Wyższa złożoność systemu i inne wymagania wobec infrastruktury oraz taboru |
W praktyce podstacje lokuje się tak, by napięcie nie „siadało” na końcach odcinków zasilania, a kabiny sekcyjne pomagają skracać strefy wyłączeń i poprawiają elastyczność pracy linii. Właśnie dlatego o jakości trakcji nie decyduje tylko sama sieć nad torami, lecz także to, co dzieje się w energetyce zaplecza. Kiedy to jest dobrze policzone, zostaje jeszcze pytanie najważniejsze z punktu widzenia wykonawcy: co zwykle psuje efekt mimo poprawnego projektu?
Co najczęściej psuje efekt i skraca trwałość
Z doświadczenia powiem wprost: najwięcej problemów nie bierze się z jednego wielkiego błędu, tylko z kilku drobnych odchyleń, które sumują się w eksploatacji. Czasem sieć wygląda dobrze po odbiorze, ale po kilku miesiącach zaczynają wychodzić rzeczy, których nie widać na papierze. To właśnie wtedy pojawia się więcej awarii, większe zużycie pantografów i gorsza kultura jazdy.
- Źle wykonane fundamenty – powodują późniejsze przemieszczenia konstrukcji wsporczych i rozjechanie geometrii zawieszenia.
- Nieprawidłowy naciąg – za mały lub za duży naciąg zmienia zwis przewodu i pogarsza kontakt z pantografem.
- Zbyt mała rezerwa skrajni – szczególnie groźna przy obiektach inżynieryjnych, w przejściach między torami i na łukach.
- Ignorowanie temperatury i obciążeń klimatycznych – sadź, wiatr i upał mocno zmieniają warunki pracy przewodów.
- Niedoszacowanie poboru prądu – sieć może być poprawna mechanicznie, ale wciąż zbyt słaba energetycznie dla planowanego ruchu.
- Słabe utrzymanie – brak systematycznych pomiarów sprawia, że drobne odchyłki zamieniają się w kosztowne naprawy.
Warto też pamiętać o rozwiązaniach specjalnych. W tunelach, halach i tam, gdzie klasyczne zawieszenie jest zbyt wysokie albo zbyt trudne w utrzymaniu, stosuje się czasem sztywną sieć trakcyjną zamiast tradycyjnej konstrukcji z liną nośną. To nie jest uniwersalny zamiennik, ale w wybranych warunkach potrafi być znacznie praktyczniejszy. Taki wybór pokazuje, że w kolei nie ma jednej odpowiedzi dobrej dla wszystkich odcinków. Zawsze liczy się kontekst: prędkość, ruch, geometria trasy i warunki utrzymania. Z tego właśnie powodu w końcowej ocenie sieci nie patrzę tylko na to, czy została zmontowana, ale czy została dopasowana do realnej pracy linii.
Co warto zapamiętać przed modernizacją linii
Jeżeli miałbym streścić cały temat jednym zdaniem, powiedziałbym tak: dobra trakcja to nie efekt jednego mocnego elementu, lecz precyzyjnie zestrojony układ mechaniczny i elektryczny. W praktyce najbardziej liczą się trzy rzeczy: poprawny projekt, dokładny montaż i sensowne utrzymanie. Bez tego nawet nowa infrastruktura zaczyna szybko tracić parametry, a jej eksploatacja staje się po prostu droższa.
Dlatego przy modernizacji albo budowie nowej linii zwracam uwagę nie tylko na sam przebieg przewodów, ale też na to, jak rozwiązano zasilanie, sekcjonowanie, naciąg, skrajnię i dostęp do późniejszego utrzymania. To właśnie te elementy decydują, czy sieć będzie cicha, stabilna i odporna na codzienną pracę, czy stanie się źródłem ciągłych korekt. Jeżeli ten układ jest dobrze zaplanowany, pasażer widzi tylko płynną jazdę, a nie całą inżynierię ukrytą nad głową.
