Samoczynna blokada liniowa to jeden z tych systemów, które rzadko widać pasażerowi, a bez których przepustowość szlaku szybko by się załamała. W tym tekście rozkładam ją na praktyczne części: jak dzieli tor na odstępy blokowe, jak semafory odstępowe współpracują z obwodami torowymi albo licznikami osi, jakie odmiany są dziś używane w Polsce i gdzie ten układ daje największy efekt. Piszę to z perspektywy eksploatacyjnej, bo właśnie tam najlepiej widać, po co ten system istnieje.
To system, który pilnuje odstępów i zwiększa przepustowość szlaku
- Odstęp blokowy to fragment toru, w którym w danej chwili może znajdować się tylko jeden pociąg.
- Stan zajętości wykrywają najczęściej obwody torowe albo liczniki osi.
- Sygnały na semaforach ustawiają się automatycznie, więc ruch nie wymaga ręcznego „otwierania” każdego odcinka.
- W polskiej sieci spotyka się zarówno układy przekaźnikowe, jak i elektroniczne oraz starsze rozwiązania półsamoczynne.
- Największy zysk daje na liniach o dużym natężeniu ruchu, ale działa dobrze tylko wtedy, gdy detekcja i sygnalizacja są spójne.
- Przy awarii system zwykle przechodzi w stan bezpieczny, co chroni ruch, ale obniża przepustowość.

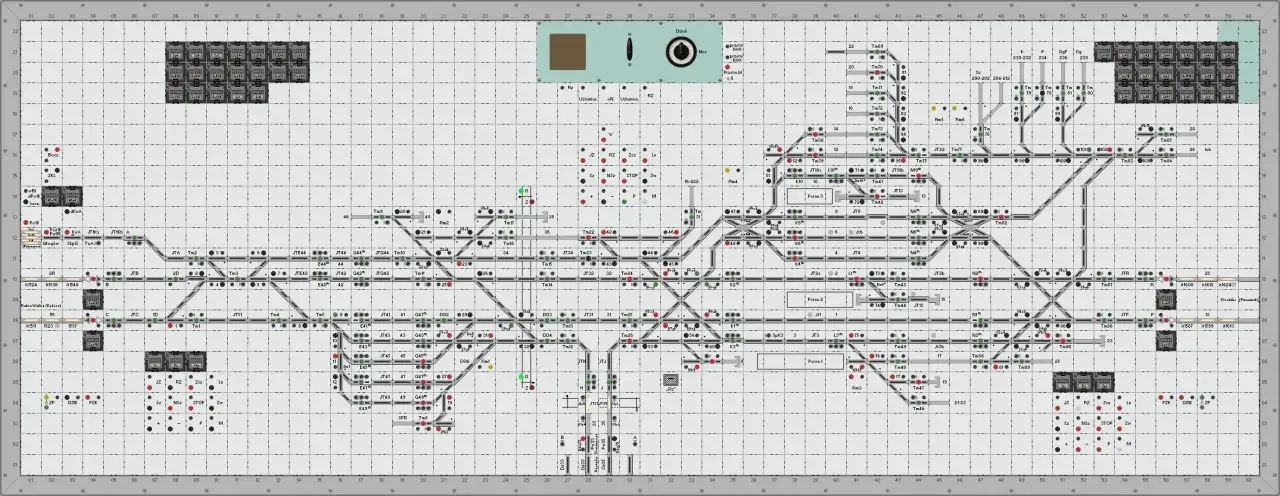

Na czym polega podział szlaku na odstępy blokowe
W praktyce odstęp blokowy to fragment toru szlakowego między dwoma kolejnymi semaforami odstępowymi albo między semaforem wjazdowym lub wyjazdowym a semaforem odstępowym dla tego samego kierunku ruchu. W jednym takim fragmencie może znajdować się tylko jeden pociąg, a to właśnie z tej zasady bierze się bezpieczeństwo i przepustowość całego układu. W instrukcjach PKP PLK wieloodstępową blokadę opisuje się jako rozwiązanie, w którym na szlaku musi działać co najmniej jeden semafor samoczynny na białym maszcie, a w szczególnie uzasadnionych przypadkach urządzenia te mogą pojawić się także w obrębie stacji.
Ja patrzę na ten system jak na serię logicznych bramek: pociąg przechodzi przez jedną, a kolejna otwiera się dopiero wtedy, gdy poprzednia naprawdę jest wolna. Dzięki temu następstwo jazdy nie zależy od pamięci dyżurnego ruchu, tylko od stanu toru i wzajemnych zależności urządzeń. To prowadzi prosto do pytania, jak ten mechanizm rozpoznaje, że tor rzeczywiście jest zajęty.
Jak system reaguje na przejazd pociągu
Gdy pociąg wjeżdża do odstępu, układ kontroli niezajętości rozpoznaje zajęcie toru. Najczęściej robią to obwody torowe albo liczniki osi, czyli urządzenia, które nie zgadują położenia składu, tylko je potwierdzają na podstawie fizycznego zajęcia toru albo przejazdu osi. Na tej podstawie semafor odstępowy za pociągiem przechodzi do stanu ochronnego, a kolejny semafor dostaje informację, ile wolnej drogi zostało przed nim.
Warto tu odróżnić samą detekcję od logiki kierunku. W układach przekaźnikowych i elektronicznych nie chodzi tylko o to, czy tor jest wolny. Między sąsiednimi posterunkami ruchu musi jeszcze dojść do uzgodnienia kierunku, a potem do zwolnienia ustawionego przebiegu. To właśnie ten fragment bywa pomijany w prostych opisach, a w praktyce decyduje o tym, czy blokada naprawdę pracuje bezkolizyjnie.
W dobrze działającym systemie nie ma miejsca na ręczne „dopowiadanie” sytuacji. Jeśli odstęp jest zajęty albo układ nie ma pewności co do stanu toru, sygnalizacja idzie w stronę bezpieczną, nawet kosztem płynności ruchu. Z perspektywy eksploatacji to uczciwy kompromis, bo kolej nie wybacza błędów w ocenie wolnej drogi. Następny krok to już nie sam tor, ale elementy, które cały ten proces spinają.
Z czego składa się taki układ
| Element | Rola w systemie |
|---|---|
| Semafor odstępowy | Osłania wejście do następnego odstępu i pokazuje sygnał zależny od zajętości kolejnych odcinków szlaku. |
| Obwód torowy | Wykrywa obecność pojazdu po zmianie stanu elektrycznego szyn i potwierdza zajętość odcinka. |
| Licznik osi | Zlicza osie wjeżdżające i wyjeżdżające z odcinka, dzięki czemu ustala jego niezajętość. |
| Posterunek zapowiadawczy | Uzgadnia kierunek ruchu, zwalnia odstępy i pilnuje zależności między sąsiednimi stacjami. |
| Układ zależności | Nie dopuszcza do sprzecznych przebiegów i wymusza bezpieczny stan przy awarii lub niezgodności danych. |
Na starszych liniach logikę realizują przekaźniki, na nowszych platformy elektroniczne. Z punktu widzenia maszynisty efekt bywa podobny, ale od strony utrzymania to już zupełnie inna historia: inny jest zestaw awarii, diagnostyka i sposób przywracania pracy po usterce. W praktyce największą wartość ma nie sam nośnik logiki, tylko to, że całość działa przewidywalnie i powtarzalnie. To z kolei prowadzi do tego, jak czyta się sygnały na trasie.
Jak czytać sygnały i czego nie wolno z nich wywnioskować
Na blokadzie samoczynnej sygnał nie mówi po prostu „jedź” albo „stój”. Mówi raczej, ile wolnej drogi system widzi przed tobą i czy kolejny semafor nie wymusi już ograniczenia albo zatrzymania. Z instrukcji sygnalizacji PKP PLK wynika, że semafor samoczynny lub wyjazdowy na szlak wyposażony w taki układ może informować, że dwa kolejne odstępy blokowe za nim są wolne. To ważne, bo maszynista nie dostaje gwarancji, że cały szlak jest pusty, tylko że przed nim jest określony bufor bezpieczeństwa.
- Sygnał zezwalający oznacza, że przed pociągiem jest wystarczająco dużo wolnych odstępów, ale nie cały szlak aż do celu.
- Sygnał ostrzegawczy przygotowuje do hamowania, bo następny semafor może już pokazać ograniczenie lub „Stój”.
- Sygnał „Stój” jest końcem możliwości wjazdu do danego odcinka i zwykle oznacza zajętość albo brak spełnienia warunków bezpiecznego przejazdu.
- Interpretacja ciągu sygnałów jest ważniejsza niż pojedyncze światło, bo blokada pracuje jako łańcuch zależności, a nie jako pojedynczy wskaźnik.
To właśnie dlatego prowadzenie pociągu po linii z taką blokadą wymaga myślenia wyprzedzającego. Nie patrzy się tylko na najbliższy semafor, ale na to, jak układa się sekwencja kolejnych wskazań. Gdy to się rozumie, łatwiej odróżnić klasyczny system samoczynny od wariantów, które wyglądają podobnie, ale działają trochę inaczej.
Jakie odmiany spotyka się w polskiej sieci
W polskich warunkach najczęściej mówi się o kilku rodzinach urządzeń. Wieloodstępowa blokada samoczynna ma dziś wersje przekaźnikowe i elektroniczne, a obok niej nadal funkcjonują układy półsamoczynne, które nie pracują już w pełni automatycznie. W instrukcjach PKP PLK przewijają się oznaczenia Ea, Eac, Eac-95, Eap, Eap94 oraz wersja elektroniczna. Z punktu widzenia eksploatacji to nie jest akademicki podział, tylko realna różnica w sposobie prowadzenia ruchu i utrzymania urządzeń.
| Typ | Jak działa | Gdzie ma sens | Co trzeba mieć z tyłu głowy |
|---|---|---|---|
| Przekaźnikowa wieloodstępowa | Logikę realizują przekaźniki, a zajętość odcinków wykrywają obwody torowe lub liczniki osi. | Na liniach modernizowanych etapami, gdzie sprawdzona technika nadal dobrze współpracuje z istniejącą infrastrukturą. | Jest solidna, ale wymaga rozbudowanej aparatury torowej i starannego utrzymania. |
| Elektroniczna wieloodstępowa | Decyzje o sygnałach i kierunku ruchu podejmuje układ elektroniczny z własną diagnostyką. | Na nowych odcinkach i tam, gdzie potrzebna jest łatwiejsza diagnostyka oraz integracja z nowoczesnym sterowaniem. | Wymaga dobrze zaprojektowanej integracji z resztą srk i jasnych procedur awaryjnych. |
| Jednoodstępowa półsamoczynna | Wymaga dodatkowych potwierdzeń lub poleceń od personelu posterunku. | Na liniach o mniejszym natężeniu ruchu, gdzie pełna wieloodstępowa blokada nie daje proporcjonalnego zysku. | Przepustowość jest niższa, a obsługa bardziej zależna od pracy personelu. |
| Typ C | Starsze rozwiązanie z bardziej ograniczoną informacją zwrotną dla posterunków. | W starszej infrastrukturze, gdzie pracują układy historyczne lub etapowo utrzymywane. | To rozwiązanie legacy, więc ma swoje ograniczenia funkcjonalne i modernizacyjne. |
Ja traktuję ten podział jako dobry test dojrzałości linii. Jeśli system ma pracować przy dużym ruchu i bez częstych ręcznych interwencji, najlepiej wypada blokada wieloodstępowa. Jeśli odcinek jest spokojniejszy, a infrastruktura starsza, bardziej sensowny może być wariant prostszy. Sama technika nie rozwiązuje jednak wszystkiego, bo o wyniku decydują też odległości między semaforami, stan urządzeń i kompromis między bezpieczeństwem a przepustowością.
Gdzie ten system daje przewagę, a gdzie zaczynają się kompromisy
Największą zaletą blokady samoczynnej jest to, że pozwala prowadzić kilka pociągów po tym samym szlaku bez ręcznego pilnowania każdego odcinka. To mocno podnosi przepustowość, szczególnie na liniach dwutorowych i w korytarzach o dużym natężeniu ruchu. Dla mnie równie ważne jest to, że system porządkuje sygnalizację i łączność między posterunkami: jeden posterunek nie „zakłada”, że następny coś zrobi, tylko dostaje jednoznaczną informację o stanie toru i kierunku ruchu.
- Krótsze odstępy zwiększają liczbę pociągów, ale wymagają większej liczby urządzeń i dokładniejszego projektu.
- Dłuższe odstępy upraszczają układ, lecz od razu obniżają potencjał przepustowy szlaku.
- Awaria detekcji zwykle nie daje „wolnej drogi”, tylko bezpieczne ograniczenie ruchu i spadek płynności.
- Zła widoczność semaforów albo nieczytelna geometria szlaku szybko obnażają słaby projekt, nawet jeśli sama logika blokady jest poprawna.
- Niespójne utrzymanie to najkrótsza droga do fałszywych zajętości, zbędnych postojów i nerwowych telefonów między posterunkami.
To właśnie tutaj widać uczciwy kompromis tej technologii. Blokada samoczynna jest bardzo skuteczna, ale nie jest magiczna: nie zadziała dobrze, jeśli tor, sygnalizatory, urządzenia kontroli zajętości i procedury eksploatacyjne nie będą ze sobą zgrane. W praktyce lepiej mieć prosty, ale spójny układ niż rozbudowany system, który co chwilę wymaga obejść i działa tylko „na papierze”.
Co z tego wynika dla eksploatacji i codziennej pracy na linii
Jeśli patrzeć na kolej od strony infrastruktury, samoczynna blokada liniowa nie jest dodatkiem do sygnalizacji, tylko jej rdzeniem. To ona zamienia stan toru na czytelne polecenie dla maszynisty i jednocześnie pilnuje, by sąsiednie posterunki nie wyprawiły pociągów w sprzeczny sposób. Z mojego punktu widzenia najważniejszy wniosek jest prosty: o sprawności linii nie decyduje wyłącznie prędkość maksymalna, ale także to, jak mądrze podzielono szlak na odstępy i jak pewnie system rozpoznaje zajętość.
Dobrze zaprojektowana blokada samoczynna daje porządek, przewidywalność i większą przepustowość, a przy tym pozostaje czytelna dla ludzi pracujących w ruchu i utrzymaniu. Właśnie dlatego nadal jest jednym z fundamentów polskiej techniki srk, także tam, gdzie sieć modernizuje się w innych warstwach sterowania. Jeśli ktoś chce naprawdę rozumieć kolejową sygnalizację, powinien zacząć właśnie od tego mechanizmu: od toru, który „mówi”, czy jest wolny, i od semafora, który tę informację zamienia na bezpieczną decyzję ruchową.
