Sygnały na semaforach - Jak czytać Sr 1, Sr 2, Sr 3?

Co naprawdę mówi semafor, zanim spojrzysz na kolory

Ja patrzę na semafor przede wszystkim jak na skrót decyzji ruchowej. Nie chodzi tylko o to, czy „świeci na zielono”, ale o to, czy droga przebiegu jest wolna, czy pociąg ma się zatrzymać, czy może ruszyć, ale już z ograniczeniem. W Instrukcji sygnalizacji PKP PLK ten podział jest bardzo prosty w teorii, a w praktyce niezwykle konsekwentny: semafor ma jednoznacznie powiedzieć, co wolno zrobić dalej.

Dlatego najważniejsze jest nie samo światło, lecz znaczenie sygnału w kontekście ruchu. Ten sam kolor może w różnych układach prowadzić do innych konsekwencji, bo semafor nie działa w próżni. Zależy od typu linii, rodzaju semafora, uzależnienia od tarczy ostrzegawczej i tego, czy pociąg jedzie pod nadzorem ETCS. To prowadzi nas do konkretów, czyli do najważniejszych obrazów sygnałowych.

Jak odczytać podstawowe wskazania semafora

Według Instrukcji sygnalizacji PKP PLK podstawowe sygnały semaforowe sprowadzają się do trzech głównych przypadków. Warto je zapamiętać nie jako suche definicje, tylko jako trzy różne poziomy zgody na ruch.

Najważniejszy detal: Sr 2 nie oznacza „zawsze pełnej prędkości linii”, tylko największą dozwoloną prędkość dla danego pociągu na danym odcinku. To brzmi podobnie, ale w eksploatacji robi dużą różnicę, bo ograniczenia mogą wynikać nie tylko z toru, lecz także z pojazdu i sytuacji ruchowej.

Warto też pamiętać o jednym technicznym niuansie: na semaforach świetlnych sygnał jest tworzony przez jedno albo dwa światła w pionie, a dolne światło może być uzupełnione poziomym pasem świetlnym. Sam pas nie działa jednak w oderwaniu od dolnego światła pomarańczowego. To drobiazg, ale właśnie takie drobiazgi najczęściej porządkują odczyt całej sygnalizacji.

Gdy już wiadomo, co pokazuje sam semafor, naturalnie pojawia się następne pytanie: skąd maszynista ma wiedzieć wcześniej, czego się spodziewać. I tu wchodzi tarcza ostrzegawcza.

Czym różni się semafor kształtowy od świetlnego

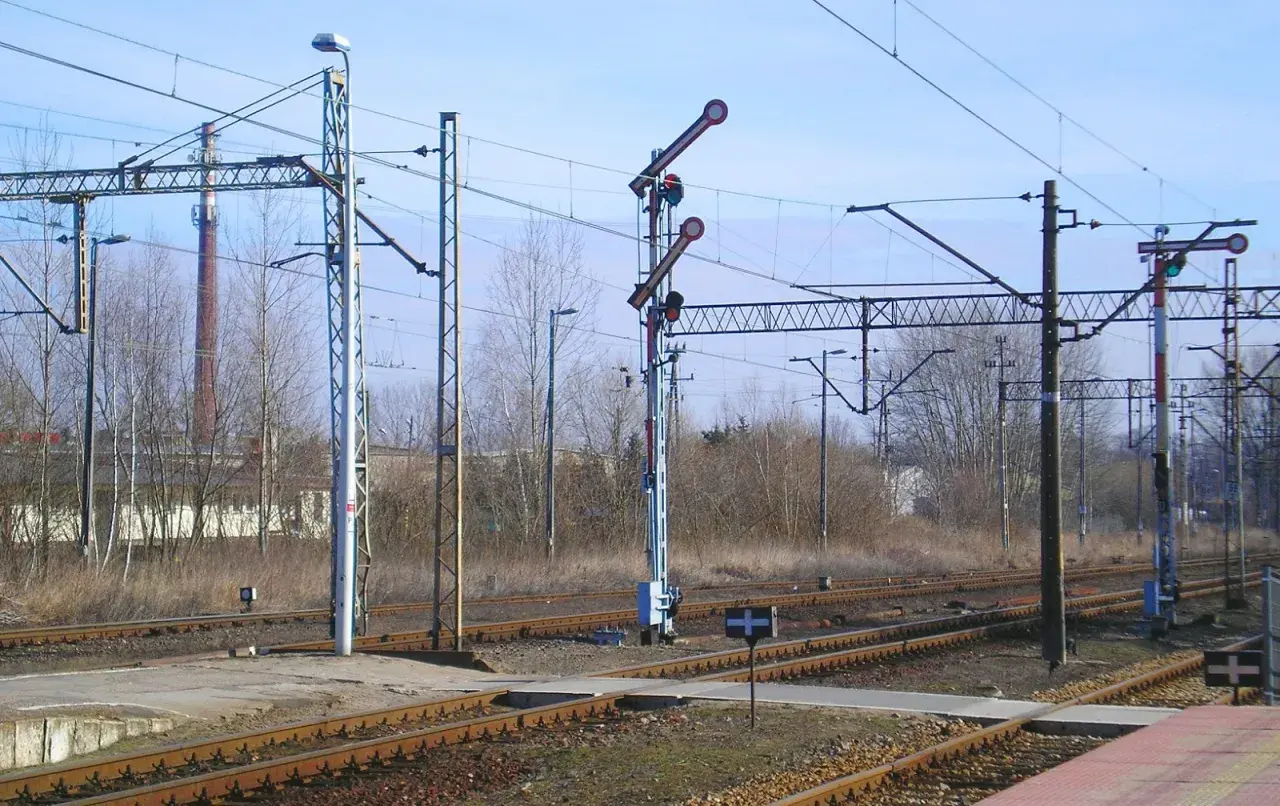

Różnica jest prostsza, niż się wydaje. Semafor kształtowy „mówi” położeniem ramion w dzień i światłami w nocy, a semafor świetlny pokazuje ten sam obraz sygnałowy o każdej porze. W praktyce to oznacza, że kształtowy jest czytelny wzrokowo za dnia, a świetlny bierze na siebie większą część odpowiedzialności przy słabej widoczności i po zmroku.

Na torach nadal można spotkać oba rozwiązania, choć na nowocześniejszych odcinkach dominują semafory świetlne. Z punktu widzenia identyfikacji warto zapamiętać jeszcze dwa detale. Po pierwsze, semafor świetlny może być zamontowany na maszcie, na podstawie jako semafor karzełkowy albo zawieszony obok toru. Po drugie, semafory samoczynne i półsamoczynne mają inną kolorystykę masztów, co pomaga od razu rozpoznać rodzaj urządzenia w terenie.

• Semafory samoczynne na szlakach z blokadą samoczynną mają zwykle białe maszty.
• Semafory półsamoczynne są malowane w czerwono-białe pasy.
• Sygnały świetlne mają taki sam obraz w dzień i w nocy, więc nie trzeba ich „przestawiać” na wersję dzienną.

To właśnie różnica konstrukcyjna sprawia, że jeden i ten sam sygnał trzeba czytać trochę inaczej, zależnie od typu urządzenia. Ale pełny obraz ruchu daje dopiero tarcza ostrzegawcza, bo ona uprzedza, co pokaże kolejny semafor.

Po co jest tarcza ostrzegawcza przed semaforem

Tarcza ostrzegawcza nie zastępuje semafora, tylko przygotowuje do jego odczytu. W praktyce to bardzo ważne, bo maszynista nie powinien dowiadywać się o zatrzymaniu albo ograniczeniu prędkości w ostatniej chwili. Tarcza daje wcześniejszą informację: czy następny semafor będzie wskazywał stój, wolną drogę, czy wolną drogę ze zmniejszoną prędkością.

Na poziomie podstawowym wystarczą trzy skojarzenia. Tarcza dwustawna pokazuje, czy następny semafor wskaże Stój albo sygnał zezwalający na jazdę. Tarcza trójstawna rozróżnia dodatkowo sytuację z jazdą ograniczoną. To jest właśnie ten moment, w którym sygnalizacja przestaje być zbiorem kolorów, a zaczyna być ciągiem zależności.

Jeżeli mam wskazać jeden praktyczny wniosek, to jest nim ten: tarcza ostrzegawcza nie mówi „jedź już teraz inaczej”, tylko „przygotuj się, bo zaraz pojawi się konkretny obraz na semaforze”. To dobra zasada pamięciowa, bo porządkuje cały odcinek przed sygnałem głównym. Następny poziom tej układanki to nowoczesne systemy prowadzenia, czyli ETCS i łączność.

Kiedy semafor gaśnie, a prowadzenie przejmuje ETCS i łączność

Na liniach wyposażonych w ERTMS/ETCS semafor nie zawsze jest najważniejszym źródłem informacji. W pewnych układach, przy czynnych urządzeniach systemu, semafory i tarcze ostrzegawcze mogą być wygaszone, a pociąg jedzie zgodnie ze wskazaniami pulpitu pokładowego. To nie jest „brak sygnału”, tylko inny model prowadzenia ruchu.

W praktyce oznacza to, że łączność i system pokładowy przejmują rolę, którą wcześniej pełniło samo urządzenie przytorowe. Jeżeli pojawia się sygnał SE, maszynista nie czyta już klasycznego obrazu świetlnego, tylko stosuje się do zasad ETCS. Gdy z kolei semafor jest wątpliwy albo nieoświetlony, instrukcja traktuje go zasadniczo jako sygnał zatrzymania, chyba że mówimy o ściśle określonym przypadku związanym z ETCS.

To właśnie tu widać, że sygnalizacja kolejowa nie opiera się wyłącznie na światłach. W wyjątkowych sytuacjach stosuje się rozkaz pisemny albo przekaz przez urządzenia łączności, żeby uporządkować ruch bez zgadywania. Dla zwykłego obserwatora najważniejsze jest jedno: brak światła nie zawsze znaczy to samo, ale dla personelu ruchu obowiązuje zasada większego bezpieczeństwa, a nie domyślna interpretacja.

Ta część bywa myląca, bo nowoczesna infrastruktura nie usuwa sygnalizacji, tylko zmienia jej rolę. I właśnie dlatego warto znać typowe błędy, które najczęściej prowadzą do nieporozumień.

Najczęstsze pomyłki przy interpretacji sygnałów

Najwięcej błędów widzę wtedy, gdy ktoś patrzy tylko na kolor, a pomija kontekst ruchowy. W kolei to za mało. Jeden sygnał może być oczywisty na papierze, ale w terenie działa razem z tarczą ostrzegawczą, rodzajem semafora, blokadą i ewentualnym nadzorem ETCS.

• Mylenie zielonego z pełną swobodą - Sr 2 daje prawo jazdy z największą dozwoloną prędkością dla danego odcinka, ale nie zawsze oznacza „bez ograniczeń”.
• Ignorowanie Sr 3 - ograniczenie do 40 km/h obowiązuje realnie, a nie „tylko chwilowo” przy samym semaforze.
• Patrzenie tylko na nocny obraz sygnału - na semaforach kształtowych liczy się także położenie ramion w dzień.
• Pomijanie tarczy ostrzegawczej - bez niej sygnał pojawia się za późno, żeby płynnie przygotować jazdę.
• Traktowanie wygaszonego semafora jak awarii bez znaczenia - na odcinkach z ETCS może to być normalny element prowadzenia ruchu.
• Zakładanie, że sprzeczne sygnały można „uśrednić” - w ruchu kolejowym wybiera się to, co zapewnia większy stopień bezpieczeństwa.

Najkrócej mówiąc: błędy biorą się zwykle z zaufania do jednego szczegółu zamiast do całego układu sygnalizacji. To prowadzi do ostatniej, najpraktyczniejszej części - jak czytać semafor bez zgadywania.

Jedna kolejność odczytu, która porządkuje cały obraz

Jeżeli miałbym zostawić tylko jedną praktyczną regułę, byłaby bardzo prosta: najpierw zatrzymanie, potem prędkość, potem zakres obowiązywania. Najpierw sprawdzam, czy semafor nakazuje stanąć. Jeśli nie, patrzę, czy pozwala jechać z największą prędkością, czy już z ograniczeniem. Dopiero na końcu myślę o tym, jak długo to ograniczenie obowiązuje i czy nie przejmuje go ETCS albo łączność ruchowa.

Taka kolejność działa lepiej niż pamięciowe wkuwanie obrazków, bo od razu łączy sygnał z decyzją operacyjną. I właśnie o to chodzi w całej sygnalizacji kolejowej: nie o estetykę świateł, tylko o bezpieczne, jednoznaczne prowadzenie pociągu. Jeśli czytelnik zapamięta ten układ, odczyt semaforów przestaje być zbiorem wyjątków, a staje się logicznym systemem.
