Sieć trakcyjna - Jak działa i co decyduje o jej niezawodności?

Budowa sieci trakcyjnej to w praktyce stworzenie precyzyjnie zestrojonego układu: od fundamentów i słupów, przez przewód jezdny, aż po zasilanie, sekcjonowanie i ochronę przeciwporażeniową. Poniżej pokazuję, z czego taka instalacja się składa, jak wygląda montaż na linii kolejowej oraz które parametry najczęściej decydują o bezawaryjnej pracy. To temat ważny nie tylko dla projektantów i wykonawców, ale też dla każdego, kto chce rozumieć, jak naprawdę działa elektryfikacja kolei.

Z czego składa się nowoczesna sieć trakcyjna

Najłatwiej myśleć o niej jak o systemie, a nie o pojedynczym przewodzie. Widzimy głównie drut nad torem, ale za jego pracą stoją elementy mechaniczne, elektryczne i zabezpieczeniowe, które muszą współgrać z ruchem pociągów, temperaturą oraz geometrią toru. W praktyce każda część ma własną rolę i własne ograniczenia.

Element	Rola	Na co zwraca się uwagę
Fundamenty i konstrukcje wsporcze	Przenoszą obciążenia z przewodów na podłoże i utrzymują geometrię całego układu.	Nośność gruntu, odporność na drgania, korozję i warunki atmosferyczne.
Wysięgniki i odciągi	Ustawiają przewody we właściwym położeniu względem osi toru.	Sztywność, możliwość regulacji i współpraca z łukami oraz rozjazdami.
Lina nośna i przewód jezdny	Tworzą właściwą część kontaktową, z której korzysta odbierak prądu.	Naprężenie, wysokość zawieszenia, zużycie i jakość połączeń.
Urządzenia naprężające	Kompensują zmiany długości przewodów wynikające z temperatury.	Stabilność naciągu w upale i mrozie.
Izolatory i sekcjonowanie	Oddzielają fragmenty sieci, żeby można było ją bezpiecznie wyłączać i utrzymywać.	Zachowanie ciągłości przejazdu i poprawna współpraca z odbierakiem.
Układ zasilania i sieć powrotna	Dostarczają energię i zamykają obwód prądu trakcyjnego przez tory.	Podstacje, kabiny sekcyjne, połączenia wyrównawcze i uziemienie.

Według wytycznych PKP PLK sieć trakcyjna jest projektowana razem z ochroną przeciwporażeniową, przeciwprzepięciową i zasilaniem, bo bez tego sama „górna” część układu nie ma sensu. Z mojego punktu widzenia to najważniejsza korekta myślenia: nie buduje się przewodu nad torem, tylko cały system zasilania pojazdów szynowych. I właśnie dlatego następny krok jest równie istotny jak sam montaż mechaniczny.

Jak przebiega budowa sieci trakcyjnej na czynnej linii

Najbardziej praktyczny obraz tego procesu to sekwencja robót, które muszą iść we właściwej kolejności. Na nowej linii jest to prostsze, bo można przygotować teren niemal od zera. Na linii czynnej wszystko komplikuje ruch pociągów, skrajnia obiektów, krótkie okna zamknięciowe i konieczność utrzymania zasilania fragmentami.

1. Projekt i wytyczenie geodezyjne. Zaczyna się od sprawdzenia osi toru, skrajni, promieni łuków, obiektów inżynieryjnych i przyszłych punktów sekcjonowania. To na tym etapie rozstrzyga się, gdzie w ogóle da się postawić słup lub bramkę.
2. Fundamenty i posadowienie konstrukcji. W zależności od warunków gruntowych stosuje się fundamenty blokowe, palowe albo prefabrykowane rozwiązania systemowe. Tu nie wolno oszczędzać na geotechnice, bo późniejsze poprawki są drogie i uciążliwe.
3. Montaż konstrukcji wsporczych. Stawia się słupy indywidualne, bramki segmentowe lub inne nośne układy. W dokumentacji PKP PLK często wskazuje się stalowe, ocynkowane konstrukcje wykonane z profili stalowych, bo trwałość i powtarzalność są ważniejsze niż przypadkowa „lekkość” rozwiązania.
4. Rozwieszenie przewodów i regulacja geometrii. Montuje się linę nośną, przewód jezdny, wieszaki oraz elementy odciągowe. W tym miejscu zaczyna się najdokładniejsza część robót, bo każdy milimetr później ma znaczenie dla odbieraka prądu.
5. Podłączenie zasilania i sekcjonowania. Do układu dochodzą zasilacze, odcinki sekcyjne, izolatory i połączenia do układu powrotnego. Bez tego sieć byłaby tylko zawieszoną konstrukcją, a nie instalacją energetyczną.
6. Pomiary i odbiór. Sprawdza się wysokości, odchylenia, naprężenia, ciągłość elektryczną, uziemienia i zgodność z projektem. Dopiero po tym można dopuścić odcinek do pracy pod ruchem.

Na czynnej linii najwięcej kłopotu sprawia nie sam montaż, ale koordynacja: z ruchem, z utrzymaniem toru, z obiektami w skrajni i z późniejszym serwisem. Dlatego dobre wykonanie zawsze zaczyna się dużo wcześniej niż pierwsza brygada na torze.

Zasilanie, sekcje i powrót prądu

Tu często widać największe uproszczenie w odbiorze społecznym: mówi się o „sieci trakcyjnej”, a w rzeczywistości chodzi o cały układ zasilania. W Polsce podstawowy system to 3 kV DC, ale na nowszych i szybkich odcinkach znaczenie ma również 25 kV AC oraz układ 2×25 kV AC. To nie jest detal projektowy, tylko decyzja wpływająca na rozmieszczenie podstacji, długość sekcji i zachowanie napięcia pod obciążeniem.

System	Gdzie najczęściej występuje	Co zmienia w budowie
3 kV DC	Większość zelektryfikowanych linii w Polsce.	Wymaga gęstszej sieci zasilania i bardzo dobrej kontroli prądów powrotnych.
25 kV AC	Nowe odcinki i linie o wyższych parametrach eksploatacyjnych.	Ułatwia zasilanie na większych odległościach i lepiej wspiera wyższe prędkości.
2×25 kV AC	Rozwiązania dla linii dużych prędkości i bardziej wymagających układów.	Poprawia jakość zasilania, ogranicza spadki napięcia i lepiej dzieli obciążenia.

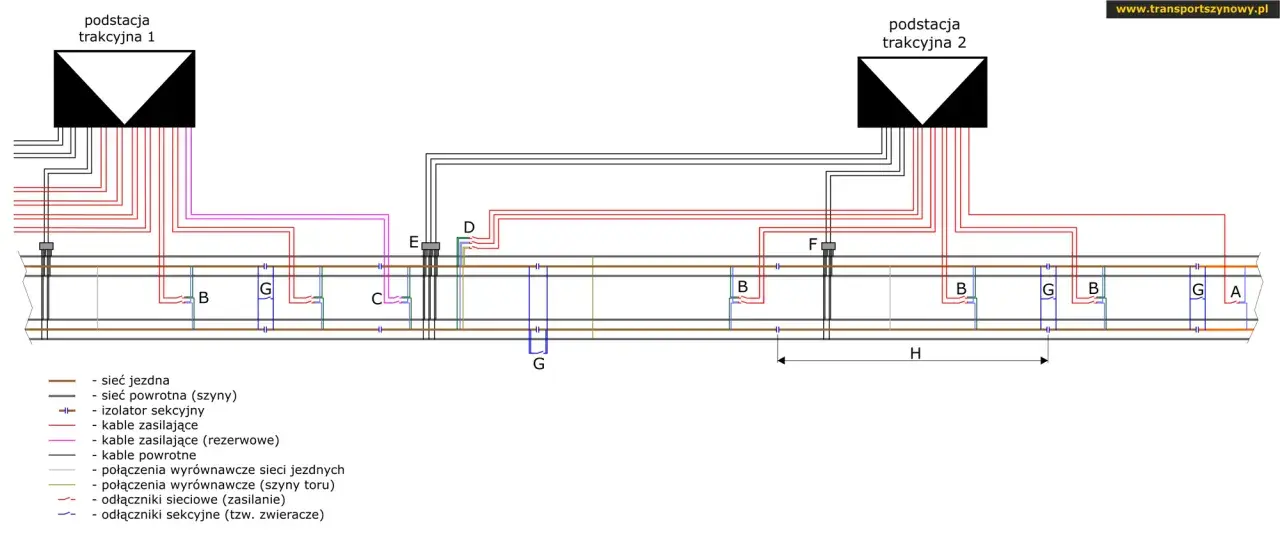

W praktyce ważne są podstacje trakcyjne, kabiny sekcyjne i punkty zasilania. Podstacja zamienia energię z sieci elektroenergetycznej na parametry użyteczne dla kolei, a kabina sekcyjna pozwala dzielić linię na fragmenty, które można wyłączyć bez zatrzymywania całego ruchu. Do tego dochodzi sieć powrotna, czyli tok szynowy i połączenia wyrównawcze, przez które prąd wraca do źródła. Jedno zdanie techniczne, ale bardzo istotne: bez sprawnego powrotu prądu nawet dobrze zawieszony przewód jezdny nie zagwarantuje stabilnej pracy układu.

W dokumentacji PKP PLK pojawia się też dławik torowy, czyli element sieci powrotnej, który pomaga prowadzić prąd trakcyjny mimo izolacji torów dla potrzeb kontroli ruchu. To dobry przykład tego, jak kolej łączy wymagania energetyczne z ruchem i automatyką.

Parametry montażu, które decydują o niezawodności

Na papierze wszystko może wyglądać poprawnie, ale sieć trakcyjna pracuje dopiero wtedy, gdy jej geometria i naprężenia mieszczą się w dopuszczalnych granicach. To właśnie tutaj widać różnicę między „zamontowano” a „zaprojektowano dobrze”.

Parametr	Typowa wartość lub zasada	Dlaczego ma znaczenie
Wysokość zawieszenia przewodu jezdnego	Zwykle 5200-5500 mm, a minimalnie 4900 mm; pod obiektami może być niżej, jeśli zachowana jest skrajnia.	Zapewnia pewny kontakt odbieraka i bezpieczeństwo skrajni taboru.
Różnice wysokości na podwieszeniach	Tolerancje zależą od prędkości linii, np. 0-60 mm, 0-40 mm albo 0-20 mm.	Zbyt duże odchylenie powoduje „skakanie” odbieraka i przyspieszone zużycie.
Naprężenie przewodu	Dobiera się je do materiału i temperatury; dla miedzi twardej przy -25°C podawany jest limit 120 MPa.	Przewód nie może ani za bardzo zwisać, ani być nadmiernie rozciągnięty.
Praca w tunelach i pod obiektami	Wysokość bywa obniżona, ale trzeba zachować odpowiedni odstęp od skrajni taborowej.	To miejsce najczęściej wymaga dodatkowej ostrożności projektowej.

Jeśli miałbym wskazać jeden parametr, który najczęściej bywa niedoszacowany przez osoby spoza branży, to właśnie geometria przewodu względem toru. Odbierak prądu nie wybacza przypadkowości: potrzebuje stabilnego prowadzenia, właściwego zygzaka i powtarzalności na całym przęśle. Im wyższa prędkość, tym mniejsza tolerancja na błędy.

Najczęstsze błędy, które widać już na etapie odbioru

W odbiorach powtarzają się te same problemy, tylko w różnych konfiguracjach. Z mojego doświadczenia nie wynikają one zwykle z jednego dramatycznego błędu, lecz z kilku drobnych kompromisów, które po zsumowaniu dają kiepski efekt.

• Za mały zapas geometrii. Jeśli projekt „na styk” przechodzi przez obiekt, później prawie zawsze pojawia się problem z utrzymaniem skrajni albo z drganiami przewodu.
• Ignorowanie temperatury. Sieć pracuje zimą i latem, a materiał zmienia długość. Brak dobrego naprężania szybko wychodzi w eksploatacji.
• Słabe uzgodnienie z ruchem i utrzymaniem. Gdy nie przewidziano dostępu serwisowego, późniejsze naprawy są wolniejsze i droższe.
• Niepełna kontrola połączeń elektrycznych. Przerwy w ciągłości, źle wykonane uszynienia albo niedopracowana sieć powrotna potrafią zrujnować nawet solidną konstrukcję mechaniczną.
• Brak myślenia o przyszłości. Jeśli od razu nie przewidziano miejsca na rozbudowę lub modernizację, każda późniejsza zmiana kosztuje więcej niż powinna.

Odbiór jest więc nie tylko formalnością. To moment, w którym wychodzi prawda o projekcie: czy całość jest spójna, czy tylko „zgodna z rysunkiem”. I właśnie dlatego dobrze zaprojektowany odcinek zaczyna się od rezerwy, a nie od minimalnego dopuszczenia.

Co daje zapas projektowy i dlaczego modernizacja staje się wtedy łatwiejsza

Najlepsze realizacje, jakie obserwuję, mają jedną wspólną cechę: nie są projektowane wyłącznie pod dzisiejszy rozkład jazdy. Uwzględniają przyszłe prędkości, cięższy ruch, możliwość zmiany systemu zasilania oraz łatwiejszą wymianę osprzętu w czasie utrzymania. To podejście kosztuje więcej na początku, ale zwykle zwraca się szybciej, niż inwestor zakłada.

W praktyce taki zapas oznacza prostsze zamknięcia torowe, mniej awaryjnych korekt i większą odporność na zużycie. Linia z dobrze dobraną trakcją nie musi być „idealna” w sensie katalogowym, ale powinna być przewidywalna w eksploatacji. To właśnie przewidywalność decyduje o tym, czy kolej jedzie punktualnie, a utrzymanie nie zamienia się w niekończący się serię poprawek.

Jeśli patrzeć na temat uczciwie, sukces całej inwestycji zależy nie od jednego efektownego elementu, ale od zgodności detali: fundamentów, wsporników, przewodów, sekcji, zasilania i odbioru. Gdy te warstwy są dobrze zgrane, sieć trakcyjna działa cicho, stabilnie i bez zwracania na siebie uwagi. A właśnie o to w tej technologii chodzi najbardziej.
