Napęd pojazdu szynowego to nie tylko moc na tabliczce znamionowej. To układ, który musi dobrze współpracować z siecią, chłodzeniem, masą pojazdu i profilem jazdy, bo od tego zależy ruszanie spod peronu, zużycie energii i trwałość całego zestawu napędowego. W praktyce właśnie silnik trakcyjny decyduje o tym, czy pociąg albo tramwaj jedzie płynnie, czy zaczyna generować koszty już na etapie eksploatacji.
Najkrócej: napęd trakcyjny to układ, który zamienia energię z sieci w ruch i odzyskuje ją przy hamowaniu
- W nowoczesnych pojazdach szynowych prąd z sieci nie trafia do osi bezpośrednio, tylko przez przekształtniki i układy zabezpieczeń.
- W nowych konstrukcjach dominują silniki asynchroniczne oraz synchroniczne z magnesami trwałymi.
- W Polsce standardem zasilania kolei pozostaje 3 kV DC, co mocno wpływa na projekt pojazdu i infrastruktury.
- Na ocenę napędu bardziej niż sama moc wpływają moment rozruchowy, sprawność w częściowym obciążeniu, chłodzenie i serwis.
- Hamowanie odzyskowe ma sens tylko wtedy, gdy sieć potrafi przyjąć energię albo pojazd ma gdzie ją magazynować.
Czym naprawdę jest napęd pojazdu szynowego
W kolei słowo „silnik” bywa mylące, bo sam motor to tylko jeden element większej całości. Ja patrzę na to szerzej: napęd trakcyjny obejmuje motor, przekładnię, przekształtnik, układ chłodzenia i sterowanie, czyli wszystko to, co pozwala zamienić energię elektryczną w kontrolowany ruch kół.
Taki układ pracuje w trudniejszych warunkach niż zwykły napęd przemysłowy. Musi wytrzymywać częste rozruchy, hamowania, drgania, wilgoć, pył, zmiany temperatury i długotrwałe obciążenie przy niskiej prędkości. Dlatego w praktyce liczy się nie tylko moc maksymalna, ale też charakterystyka momentu, odporność termiczna i stabilność pracy w całym cyklu jazdy.
To ważne rozróżnienie, bo tramwaj, lokomotywa towarowa i szybki zespół pasażerski mają zupełnie inne priorytety. W jednym przypadku ważniejsza jest kompaktowość i częste ruszanie, w innym ciągła siła uciągu, a w jeszcze innym niska masa i wysoka sprawność przy dużych prędkościach. Żeby zrozumieć, skąd biorą się te różnice, trzeba przejść przez samą drogę energii od sieci do osi.
Jak energia z sieci zamienia się w ruch kół

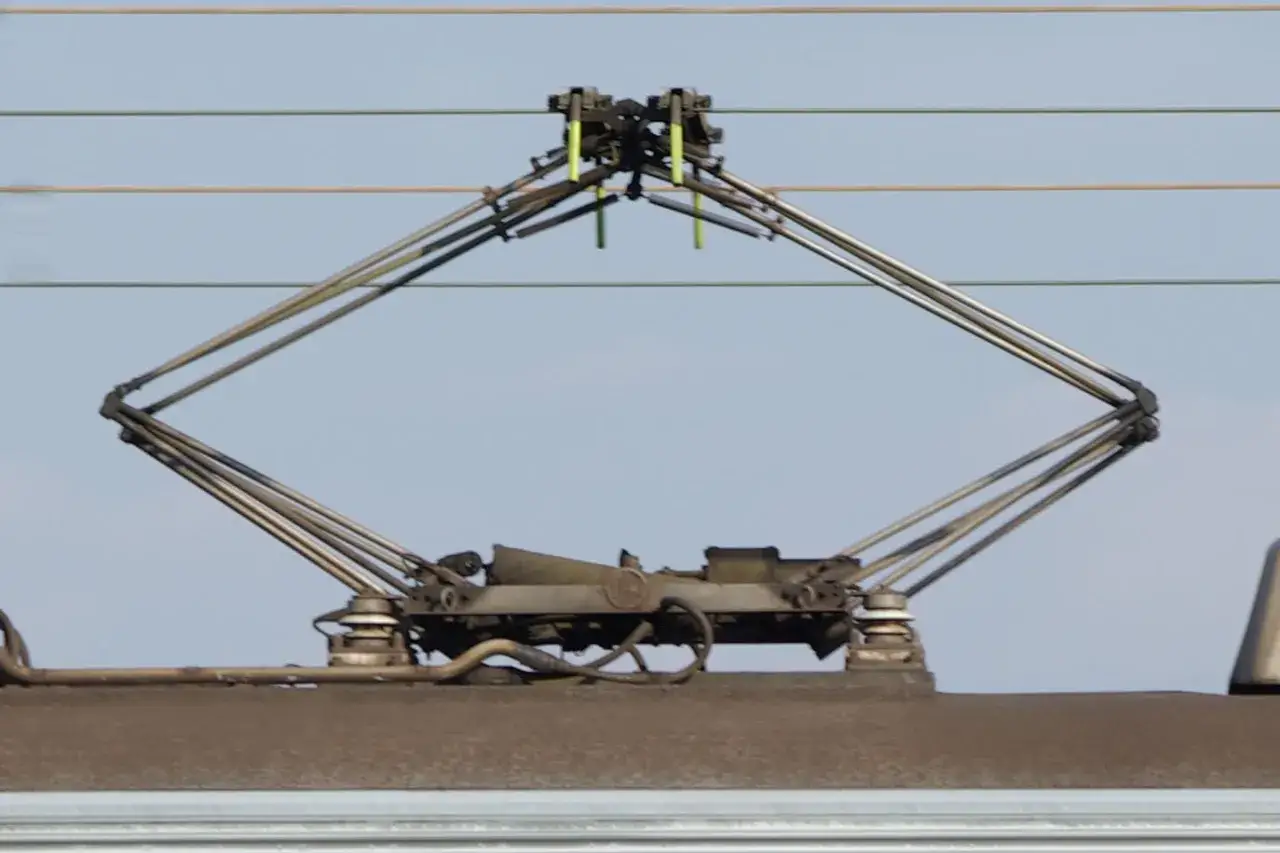

W nowoczesnym pojeździe szynowym prąd nie trafia z sieci prosto do osi. Najpierw odbiera go pantograf albo inny odbierak, potem energia przechodzi przez wyłączniki i układy zabezpieczające, a następnie do przekształtnika, który dopasowuje parametry zasilania do potrzeb motorów.
Jeśli pojazd jedzie po linii prądu stałego, układ elektroniki mocy zamienia to zasilanie na prąd przemienny o takiej częstotliwości i napięciu, jakich wymaga napęd. Na liniach prądu przemiennego dochodzi jeszcze transformator, który obniża napięcie i separuje obwody. W obu przypadkach cel jest ten sam: dać osiom tyle momentu, ile potrzeba, bez przeciążania sieci i bez gwałtownych skoków poboru mocy.
W praktyce wygląda to tak: kierowca lub system automatycznego prowadzenia zadaje przyspieszenie, przekształtnik dobiera prąd, motor generuje moment na wale, a przekładnia przenosi go na zestaw kołowy. Przy hamowaniu cały proces może zadziałać odwrotnie, więc silniki napędowe pracują wtedy jak generatory. To właśnie dlatego coraz częściej mówi się nie tylko o mocy, ale też o odzysku energii i współpracy z siecią.
Dopiero na tym tle widać, dlaczego jedne rozwiązania dominują w nowych pojazdach, a inne zostają w starszym taborze.
Jakie typy napędu spotyka się dziś najczęściej
Jeśli patrzę na współczesny rynek, widzę trzy główne grupy rozwiązań. Różnią się sprawnością, kosztami utrzymania i tym, jak dobrze znoszą eksploatację w ruchu miejskim albo dalekobieżnym.
| Typ napędu | Najważniejsze zalety | Ograniczenia | Gdzie spotykany najczęściej |
|---|---|---|---|
| Silnik prądu stałego z komutatorem | Prosta idea działania, duży moment przy rozruchu | Szczotki, większe zużycie, wyższe wymagania serwisowe | Starszy tabor, modernizacje i pojazdy historyczne |
| Silnik asynchroniczny | Dojrzała technologia, dobra niezawodność, łatwiejsza eksploatacja | Nie zawsze najlżejszy i najgęstszy mocy | Lokomotywy, EZT, tramwaje, metro |
| Silnik synchroniczny z magnesami trwałymi | Wysoka sprawność, mała masa, kompaktowa zabudowa | Większa złożoność projektu i większa wrażliwość na koszt całego systemu | Nowe tramwaje, składy regionalne, metro, szybkie zespoły trakcyjne |
W praktyce nie ma jednego „najlepszego” rozwiązania. Silnik asynchroniczny nadal wygrywa tam, gdzie liczy się odporność i przewidywalność utrzymania, a synchroniczny z magnesami trwałymi coraz częściej wybierany jest tam, gdzie projektanci chcą zmniejszyć masę i poprawić sprawność przy dużym obciążeniu cyklicznym. Historyczne napędy prądu stałego zostają głównie tam, gdzie modernizuje się starszy tabor albo zachowuje określoną architekturę pojazdu.
Na tym etapie widać już, że sam motor nie wystarczy do oceny pojazdu. Trzeba jeszcze uwzględnić to, po jakiej sieci on pracuje, a w Polsce to zagadnienie ma bardzo konkretny wymiar.
Co oznacza w Polsce zasilanie 3 kV DC
Jak podaje PKP PLK, standardem na liniach zarządzanych przez spółkę jest zasilanie 3 kV DC. To ważne, bo taki system wymusza inny sposób projektowania całej trakcji niż w krajach, gdzie dominują 15 kV AC albo 25 kV AC.
Przy niższym napięciu trzeba liczyć się z większymi prądami. To przekłada się na spadki napięcia, większe wymagania wobec podstacji trakcyjnych, sekcjonowania sieci i samego odbioru mocy przez pojazd. Innymi słowy: nawet bardzo dobry napęd może działać przeciętnie, jeśli sieć nie jest w stanie podać energii w sposób stabilny.
W Polsce oznacza to kilka praktycznych konsekwencji:
- pojazdy muszą dobrze znosić wahania napięcia i chwilowe ograniczenia zasilania,
- projekty infrastrukturalne muszą uwzględniać duże prądy robocze,
- odzysk energii ma sens tylko tam, gdzie sieć potrafi ją przyjąć,
- wysoka moc pojazdu nie zawsze przekłada się na wysoką moc „na torze”, jeśli ogranicza ją układ zasilania.
Warto też spojrzeć na to porównawczo. W systemach 25 kV AC łatwiej przesyłać energię na dłuższe odcinki przy mniejszych prądach, a 15 kV AC jest popularne w części Europy Środkowej i Północnej. Z kolei 3 kV DC, mimo swoich ograniczeń, pozostaje w Polsce rozwiązaniem dobrze znanym i głęboko osadzonym w istniejącej infrastrukturze. To właśnie dlatego przy zakupie lub modernizacji taboru tak często liczy się zgodność z konkretnym systemem zasilania, a nie sama katalogowa moc napędu.
Jeśli już wiadomo, z czym musi współpracować napęd, można ocenić, co naprawdę decyduje o dobrym projekcie.
Co decyduje o sprawności, komforcie i kosztach utrzymania
W rozmowach o napędzie zbyt często pada jedno pytanie: „ile ma kilowatów?”. To zbyt uproszczone. Ja najpierw patrzę na cztery rzeczy: moment przy ruszaniu, sprawność w typowym cyklu jazdy, chłodzenie oraz łatwość utrzymania.
- Moment rozruchowy decyduje o tym, jak pojazd rusza z przystanku, podjazdu albo przy pełnym obciążeniu pasażerami.
- Sprawność w częściowym obciążeniu jest często ważniejsza niż sprawność maksymalna, bo większość kursów nie odbywa się stale na pełnej mocy.
- Chłodzenie wpływa na trwałość uzwojeń, elektroniki i łożysk. Jeśli jest źle zaprojektowane, napęd traci parametry albo skraca się jego żywotność.
- Obsługa serwisowa mówi więcej o realnym koszcie eksploatacji niż sama cena zakupu.
Tu właśnie widać różnicę między pojazdem „dobrym na papierze” a pojazdem dobrym w ruchu. Tramwaj w mieście potrzebuje częstych przyspieszeń i hamowań, więc musi być odporny na cykliczną pracę. Pociąg regionalny potrzebuje z kolei stabilności przy dłuższej jeździe, a lokomotywa towarowa musi długotrwale utrzymywać wysoką siłę pociągową. Każdy z tych scenariuszy premiuje nieco inny zestaw cech.
W tym miejscu często pojawia się jeszcze jeden błąd: patrzenie na napęd bez uwzględnienia odzysku energii. A to temat, który w praktyce robi sporą różnicę na rachunku za prąd.
Hamowanie odzyskowe i dlaczego infrastruktura ma tu znaczenie
Przy hamowaniu motor może pracować jak generator i oddawać energię z powrotem do sieci albo do magazynu energii na pokładzie. ABB szacuje, że w systemach kolejowych odzysk energii przy hamowaniu może obniżyć zużycie energii nawet o 30 procent. To już nie jest detal techniczny, tylko realny czynnik kosztowy.
Jest jednak warunek: sieć musi tę energię przyjąć. Jeśli podstacje są nierewersyjne, a w pobliżu nie ma pojazdu, który w tym samym momencie pobiera energię, nadmiar może zostać wytracony w rezystorach hamowania albo ograniczony przez automatykę. Dlatego odzysk energii to nie tylko cecha pojazdu, ale też pytanie o gotowość infrastruktury.
W praktyce najlepiej działa to w systemach, gdzie:
- na odcinku jeździ dużo pojazdów i energia krąży między nimi,
- podstacje są przystosowane do przepływu zwrotnego,
- przewoźnik albo zarządca sieci stosuje magazyny energii lub rozwiązania rekuperacyjne,
- profil ruchu jest gęsty i przewidywalny, jak w metrze, tramwaju lub na ruchliwej linii podmiejskiej.
To właśnie ten obszar najdobitniej pokazuje, że napęd i zasilanie trzeba projektować razem. I tu dochodzę do najczęstszych błędów, które widuję przy ocenie nowych pojazdów albo modernizacji starszych.
Najczęstsze błędy przy ocenie napędu
Jeśli miałbym wskazać kilka pomyłek, które wracają najczęściej, to wyglądałoby to tak:
- ocena tylko przez pryzmat mocy maksymalnej, bez spojrzenia na moment i charakterystykę pracy,
- pomijanie wpływu sieci trakcyjnej na realny pobór energii i osiągi,
- zignorowanie chłodzenia, które w praktyce bywa punktem krytycznym,
- przekonanie, że hamowanie odzyskowe zawsze daje ten sam efekt niezależnie od infrastruktury,
- porównywanie różnych pojazdów bez uwzględnienia ich zadania: tramwaj, regionalny EZT i lokomotywa nie pracują w tym samym reżimie.
Najbardziej zdradliwe jest ostatnie uproszczenie. Na zewnątrz dwa pojazdy mogą mieć podobną moc, a w ruchu jeden będzie lepszy w mieście, drugi na trasie międzyaglomeracyjnej, a trzeci dopiero po modernizacji zyska sens ekonomiczny. Dlatego zawsze opłaca się patrzeć na cały układ: od zasilania, przez przekształtnik, aż po zestaw kołowy.
Kiedy składam to razem, wychodzi jeden prosty wniosek: nie kupuje się „samego motoru”, tylko system napędowy dopasowany do sieci, profilu ruchu i kosztów utrzymania. To właśnie ten kontekst decyduje, czy pojazd będzie technicznie poprawny, czy naprawdę użyteczny w codziennej eksploatacji.
Dlaczego w praktyce liczy się cały układ, a nie sam motor
Jeżeli miałbym zostawić jedną praktyczną myśl, to byłaby ona taka: dobry napęd szynowy nie zaczyna się od katalogu producenta, tylko od odpowiedzi na pytanie, po jakiej sieci będzie jeździł pojazd i jak będzie używany. Dopiero potem dobiera się typ motoru, sposób chłodzenia, liczbę osi napędnych i strategię odzysku energii.
W realnym projekcie te decyzje są ze sobą połączone. Zasilanie wpływa na przekształtnik, przekształtnik na motor, motor na przekładnię, a przekładnia na utrzymanie i komfort jazdy. Jeśli któryś z tych elementów jest oderwany od reszty, pojawiają się kompromisy, które szybko widać w eksploatacji: większe zużycie energii, wyższe temperatury pracy, częstsze przeglądy albo gorsza dynamika ruszania.
Dlatego przy ocenie taboru zawsze zaczynam od pytania, czy dany pojazd jest dobrze dopasowany do konkretnej infrastruktury i konkretnego zadania przewozowego. To prostsze niż analiza samej tabliczki mocy, ale daje odpowiedź, która rzeczywiście coś znaczy.
