Pantograf to jeden z tych elementów taboru, które pracują w tle, ale decydują o całej jeździe elektrycznej. W praktyce to właśnie odbierak prądu musi utrzymać stały kontakt z przewodem jezdnym, żeby pojazd pobierał energię bez zakłóceń i bez niepotrzebnego zużycia. W tym tekście pokazuję, jak działa ten układ, jakie są jego odmiany, co musi się zgadzać z siecią trakcyjną i po czym poznać, że zaczynają się problemy.
Najważniejsze informacje o pantografie i jego roli w zasilaniu pojazdu
- Na polskich liniach zelektryfikowanych standardem jest system 3 kV prądu stałego.
- Pantograf zbiera energię z sieci trakcyjnej przez ślizgacz, czyli wymienną nakładkę stykową.
- Najczęściej spotkasz konstrukcje jednoramienne, a w starszym taborze także dwuramienne.
- Największe ryzyko to zbyt słaby docisk, zużyta nakładka, oblodzenie i zła geometria sieci.
- W praktyce liczy się nie tylko sam pobór energii, ale też zgodność profilu ślizgacza z wymaganiami linii.
Czym jest pantograf i dlaczego ma tak duże znaczenie
Ja zawsze zaczynam od prostego rozróżnienia: pantograf nie wytwarza energii, tylko ją odbiera z sieci i przekazuje dalej do układu napędowego. W kolejowej praktyce jest to element krytyczny, bo nawet krótka utrata kontaktu oznacza spadek mocy, łukowanie i szybsze zużycie zarówno nakładki, jak i przewodu jezdnego. W Polsce temat jest szczególnie istotny, bo dominują linie zasilane 3 kV DC, a cały system musi pracować stabilnie przy dużych prądach i zmiennej prędkości.
To dlatego nie patrzę na pantograf jak na prostą ramę na dachu. To część większego układu, w którym liczy się geometria sieci, docisk, elastyczność i stan mechaniczny pojazdu. Gdy któryś z tych elementów się rozjedzie, problem zwykle widać szybciej na styku z siecią niż w samej aparaturze trakcyjnej. Żeby zobaczyć, skąd biorą się te ograniczenia, trzeba rozebrać cały układ na części.
Jak działa pantograf i z czego się składa
W najprostszym ujęciu pantograf unosi ślizgacz do przewodu jezdnego i utrzymuje stały kontakt podczas jazdy. Mechanizm podnoszenia dostarcza siły, sprężyny i tłumienie stabilizują ruch, a nakładka stykowa przejmuje tarcie zamiast samego metalowego przewodu. Ja zwracam uwagę przede wszystkim na to, że to układ dynamiczny: nie ma tu sztywnego dotyku, tylko ciągłe dopasowywanie się do drgań pojazdu i sieci.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Rama nośna | Utrzymuje geometrię całego układu | Od niej zależy stabilność pracy przy prędkości i drganiach |
| Ślizgacz | Dotyka przewodu jezdnego | To na nim skupia się zużycie i jakość kontaktu |
| Nakładka stykowa | Chroni przewód jezdny i przejmuje tarcie | Zwykle zużywa się szybciej niż reszta układu |
| Mechanizm podnoszenia | Unosi i opuszcza pantograf | Musi działać pewnie w deszczu, mrozie i przy oblodzeniu |
| Układ tłumienia | Wyrównuje drgania i ogranicza podskakiwanie | Zmniejsza łukowanie i hałas |
Najważniejsza lekcja z tej budowy jest prosta: najmocniej zużywa się ten fragment, który naprawdę dotyka sieci. Dlatego w praktyce największą wagę przywiązuje się do ślizgacza, jego materiału i do tego, czy mechanizm utrzymuje równy docisk w całym zakresie ruchu. Dopiero po zrozumieniu budowy widać, dlaczego nie każdy wariant nadaje się do każdej sieci.
Jakie rodzaje pantografów spotyka się w taborze
Najczęściej mówimy dziś o pantografie jednoramiennym. Jest lżejszy, ma korzystniejszą aerodynamikę i lepiej sprawdza się przy wyższych prędkościach, dlatego dominuje w nowoczesnych zespołach trakcyjnych i lokomotywach. W starszym taborze nadal można spotkać rozwiązania dwuramienne, które są masywniejsze i mniej nowoczesne w zachowaniu, ale wciąż spełniają swoją funkcję tam, gdzie konstrukcja pojazdu tego wymaga.
W innych systemach zasilania pojawia się także odbiór z szyny prądowej albo odbierak boczny, ale to nie jest standard klasycznej kolei dalekobieżnej w Polsce. Ja traktuję to raczej jako przypomnienie, że pantograf nie jest jedynym możliwym sposobem poboru energii, lecz w naszych realiach zdecydowanie najważniejszym. Różnice konstrukcyjne nie są więc ciekawostką katalogową, tylko odpowiedzią na prędkość, skrajnię i wymagania infrastruktury.
| Typ | Gdzie spotykany | Najważniejsza cecha | Ograniczenie |
|---|---|---|---|
| Jednoramienny | Nowoczesne EZT i lokomotywy | Lżejszy, stabilny przy większej prędkości | Wymaga bardzo dobrego strojenia |
| Dwuramienny | Starszy tabor, konstrukcje specjalne | Masywniejszy i historycznie sprawdzony | Cięższy i bardziej oporowy |
| Boczny lub szynowy | Systemy specjalne, metro, tramwaje | Pracuje z innym układem zasilania | Nie jest standardem klasycznej kolei |
Przy wyborze nie chodzi o to, która konstrukcja wygląda nowocześniej, tylko która lepiej pasuje do profilu ruchu. Im większa prędkość, bardziej wymagająca geometria sieci i wyższe obciążenie energetyczne, tym bardziej wygrywa lekka i stabilna konstrukcja. To prowadzi wprost do pytania, co musi się zgadzać między pojazdem a siecią trakcyjną.
Co musi się zgadzać z siecią trakcyjną
Tu wchodzą już rzeczy, które na papierze wyglądają drobno, a w ruchu robią ogromną różnicę. Pantograf musi pasować do napięcia systemu, profilu ślizgacza i geometrii sieci jezdnej. W dokumentach PKP PLK dla taboru pojawia się dziś m.in. wymóg profilu B.2 lub B.7 dla ślizgacza, a długość części roboczej wynosi odpowiednio 1030 mm i 1100 mm. To nie jest detal katalogowy, tylko warunek interoperacyjności.
Do tego dochodzi geometria samej sieci. Na przykład dla linii P250 standardy techniczne PLK podają wysokość przewodu jezdnego w zakresie 5 080-5 300 mm, a dla określonych kategorii linii określa się też średnie napięcie użyteczne na pantografie rzędu 2700-2800 V. Ja z tego wyciągam jeden praktyczny wniosek: nawet jeśli nominalnie wszędzie jest to samo 3 kV, to w rzeczywistości warunki pracy potrafią się wyraźnie różnić.
Ważna jest też liczba aktywnych pantografów. Gdy pojazd pobiera energię przez więcej niż jeden, trzeba liczyć się z tym, że jeden z nich może pracować w mniej korzystnych warunkach i to on ograniczy całość układu. Dlatego nie da się ocenić zgodności tylko po napięciu znamionowym. Trzeba patrzeć na całą relację między taborem a infrastrukturą. A kiedy układ zaczyna się rozjeżdżać, pierwsze sygnały widać właśnie w zużyciu i łukowaniu.

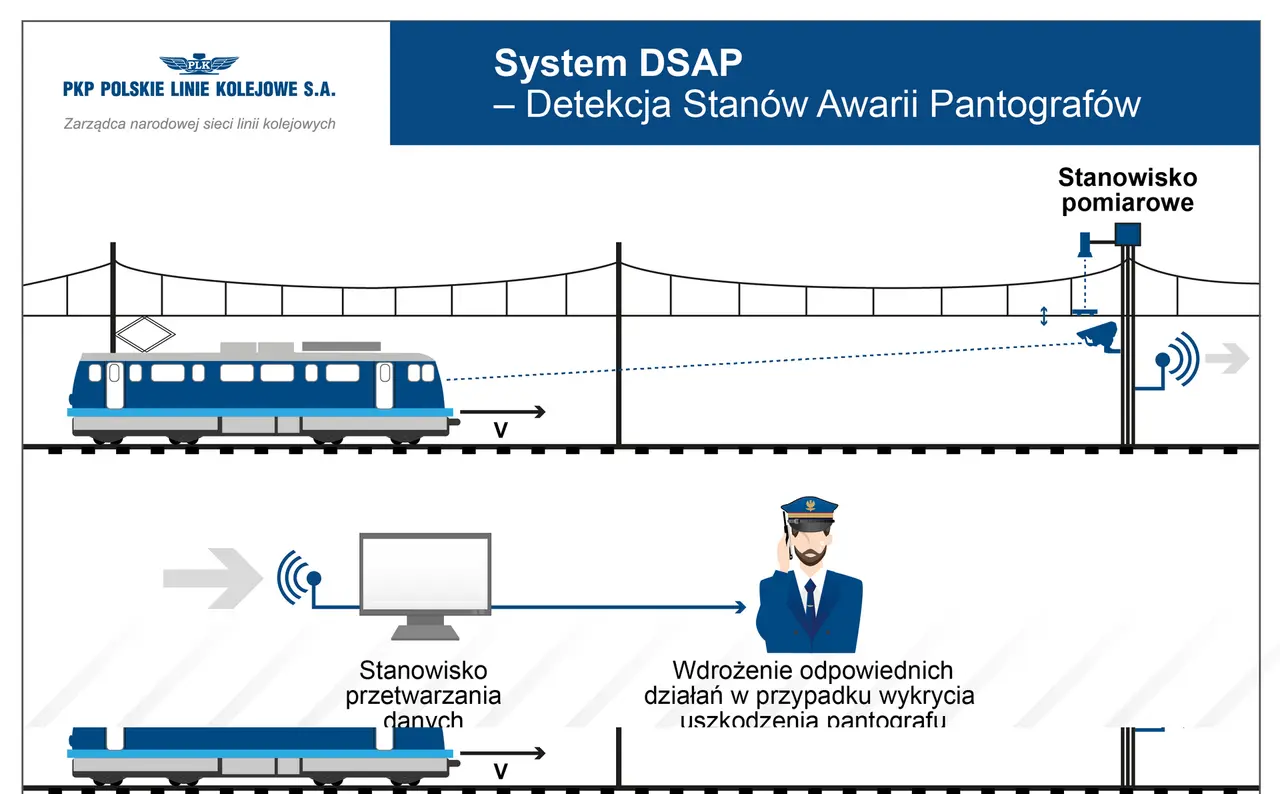

Jak rozpoznać zużycie i typowe awarie
Najwcześniej zdradzają się zwykle objawy kontaktowe. Krótkie łukowanie, niestabilny pobór mocy, ślady przegrzania na nakładce albo nierówne zużycie ślizgacza to sygnały, że coś jest nie tak z dociskiem, geometrią albo samą siecią. Ja szczególnie nie lekceważę sytuacji, gdy zużycie pojawia się jednostronnie, bo to często oznacza problem z ustawieniem albo z drganiami całego układu.
| Objaw | Co zwykle oznacza | Dlaczego to groźne |
|---|---|---|
| Iskrzenie i łukowanie | Zbyt słaby kontakt, oblodzenie lub nierówna sieć | Przyspiesza zużycie i zakłóca pobór energii |
| Wypalona nakładka | Za duże tarcie albo zły docisk | Uszkadza przewód jezdny i zwiększa ryzyko awarii |
| Nierówne zużycie | Problem z geometrią lub prowadzeniem | Układ pracuje niestabilnie |
| Głośna praca i drgania | Tłumienie nie działa tak, jak powinno | Może poprzedzać poważniejszą usterkę |
Utrzymanie, wymiana i praktyka eksploatacyjna
Tu najbardziej liczy się regularność. Instrukcje utrzymania sieci trakcyjnej PKP PLK nie są dokumentem na półkę, tylko opisują kryteria techniczne stanu urządzeń i sposób ich utrzymania. Ja patrzę na to praktycznie: kontrola wizualna, pomiar zużycia nakładki, sprawdzenie mechanizmu podnoszenia i ocena docisku to absolutna podstawa. Dopiero potem ma sens bardziej zaawansowana diagnostyka.
- Sprawdza się stan ślizgacza i szuka śladów przegrzania, wyszczerbień oraz nierównego zużycia.
- Mierzy się ubytek nakładki stykowej i porównuje go z dopuszczalnym stanem eksploatacyjnym.
- Weryfikuje się pracę mechanizmu podnoszenia i stabilność docisku w ruchu.
- Ocenia się zgodność z wymaganiami danej linii, zwłaszcza tam, gdzie sieć ma większe prędkości i większe obciążenie.
- Wymienia się elementy eksploatacyjne zanim zużycie przejdzie w uszkodzenie sieci lub dłuższy postój pojazdu.
Coraz większe znaczenie ma utrzymanie predykcyjne, czyli oparte na danych z eksploatacji, a nie wyłącznie na sztywnym kalendarzu. To rozsądne podejście, bo pantograf zużywa się inaczej w ruchu regionalnym, inaczej na linii o wysokich prędkościach, a jeszcze inaczej w trudnych warunkach zimowych. Wymiana samej nakładki bywa drobną operacją, ale zlekceważona potrafi uruchomić cały łańcuch problemów. Żeby zamknąć temat uczciwie, warto jeszcze wskazać, na czym w praktyce wygrywa układ, który ma po prostu działać latami.
Trzy rzeczy, które decydują o bezproblemowej pracy pantografu
Ja sprowadziłbym to do trzech słów: zgodność, kontakt i kontrola. Dobrze dobrany pantograf nie robi wrażenia, bo po prostu działa, a właśnie to jest najlepszy sygnał, że układ zasilania jest zestrojony z siecią trakcyjną.
- Jeśli pojawia się łukowanie, najpierw sprawdza się docisk, stan nakładki i geometrię sieci.
- Jeśli tabor ma pracować pewnie, ślizgacz musi odpowiadać wymaganiom konkretnej linii.
- Jeśli zależy ci na trwałości, ważniejsza od samej mocy pantografu jest stabilność kontaktu.
Właśnie dlatego temat pantografu jest bardziej praktyczny, niż się na pierwszy rzut oka wydaje: to nie dodatek do pojazdu, tylko jeden z elementów, który realnie decyduje o niezawodności całej trakcji.
