Linie trakcyjne - Jak działają i dlaczego są kluczowe?

W praktyce linie trakcyjne są jednym z tych elementów infrastruktury, których pasażer zwykle nie widzi, a które decydują o wszystkim, co dzieje się po stronie zasilania. To właśnie one, wraz z podstacjami i pantografem, utrzymują ruch pociągu elektrycznego, wpływają na prędkość, niezawodność i koszty utrzymania. Poniżej porządkuję temat od podstaw: jak działa taki układ, z czego się składa, jakie są najważniejsze systemy zasilania i gdzie leżą jego realne ograniczenia.

Jak działa sieć trakcyjna i dlaczego nie jest tylko przewodem nad torem

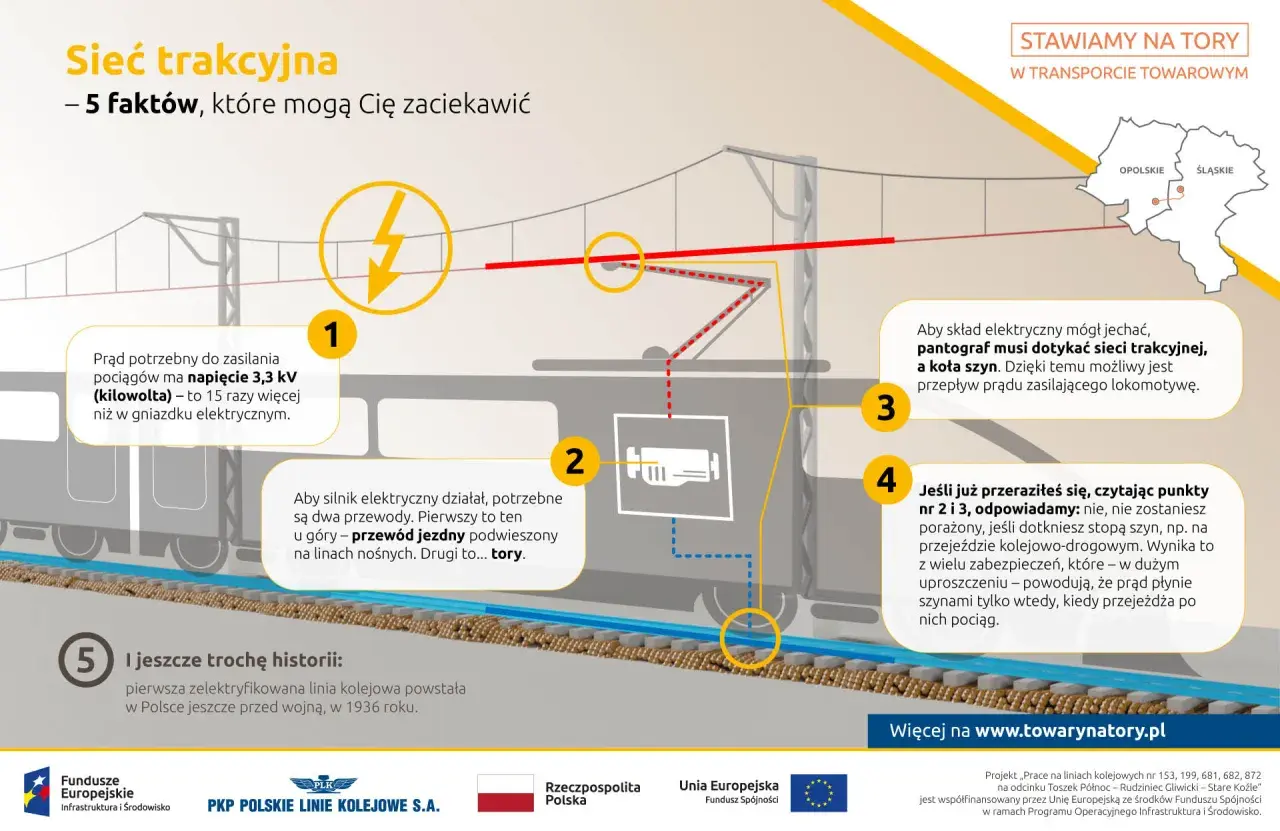

Najprościej ujmując, energia trafia do pociągu przez przewód jezdny, a wraca przez szyny i przewody powrotne do źródła zasilania. Taki obwód musi działać stabilnie przy dużej prędkości, w zmiennych warunkach pogodowych i przy bardzo różnym poborze mocy, od lekkiego ruchu podmiejskiego po ciężkie składy towarowe. Ja patrzę na ten układ jak na krwioobieg kolei: jeśli jeden element zaczyna szwankować, ograniczenie widać natychmiast na całej linii.

Istota sprawy nie polega więc na tym, że coś wisi nad torami, ale na tym, czy pociąg ma stały kontakt z przewodem i czy napięcie pozostaje w dopuszczalnym zakresie. Właśnie dlatego tak ważne są geometria zawieszenia, napięcie przewodów, sekcjonowanie i jakość zasilania z podstacji. Bez tego nawet nowoczesny tabor nie wykorzysta swoich możliwości.

To dobry punkt wyjścia, bo gdy rozumiemy zasadę działania, łatwiej ocenić, z czego taki układ się składa i dlaczego jego utrzymanie jest bardziej precyzyjne, niż wielu osobom się wydaje.

Z czego składa się górna sieć jezdna

Kiedy patrzy się na ten system z peronu, widać głównie przewód nad torem i słupy. W praktyce to tylko najbardziej widoczny fragment. W dobrze zaprojektowanej sieci każdy element ma swoją rolę, a błędy w jednym miejscu potrafią odbić się na całym odcinku.

Przewód jezdny i przewód nośny

Przewód jezdny to ta część, która rzeczywiście styka się z pantografem. Przewód nośny utrzymuje geometrię całego zawieszenia i przejmuje część obciążeń mechanicznych. W sieci łańcuchowej oba elementy współpracują tak, by kontakt był możliwie równy i stabilny, nawet gdy pociąg jedzie szybko albo gdy temperatura mocno się zmienia. To właśnie ta geometria decyduje, czy pobór prądu jest płynny, czy pojawiają się iskry i przyspieszone zużycie.

Konstrukcje wsporcze i izolacja

Słupy, bramy, wysięgniki i izolatory utrzymują przewody w odpowiednim miejscu oraz oddzielają część pod napięciem od konstrukcji metalowych i gruntu. W pobliżu peronów, rozjazdów, wiaduktów i tuneli projektowanie jest szczególnie wymagające, bo trzeba jednocześnie zachować skrajnię, bezpieczeństwo i właściwą geometrię pracy pantografu. Tu nie ma miejsca na przypadkowość: kilka centymetrów różnicy potrafi mieć duże znaczenie eksploatacyjne.

Przeczytaj również: Czym jeżdżą pociągi? Prawda o napędach w Polsce!

Naprężanie i kompensacja temperatury

Gdy już wiadomo, z czego składa się sama sieć, naturalnie pojawia się kolejne pytanie: skąd właściwie bierze się energia i dlaczego jedne odcinki wymagają bardzo gęstego zasilania, a inne nie.

Jak energia trafia z podstacji do pantografu

Na poziomie eksploatacji najważniejsze są podstacje trakcyjne, odcinki zasilania i sekcjonowanie. Właśnie te elementy decydują o tym, czy pociąg dostaje stabilną moc na długim fragmencie linii, czy napięcie zaczyna siadać przy większym obciążeniu. Sieć musi być zasilana tak, by awaria jednego fragmentu nie wyłączała całego korytarza ruchu.

1. Podstacja pobiera energię z sieci elektroenergetycznej i przekształca ją do parametrów potrzebnych kolei.
2. Prąd trafia do odcinka zasilania i dalej do przewodu jezdnego.
3. Pantograf odbiera energię z przewodu i przekazuje ją do układu napędowego pojazdu.
4. Prąd wraca przez koła, szyny i przewody powrotne do podstacji.

W materiałach UTK można znaleźć orientacyjne wartości, które dobrze pokazują skalę różnic między systemami: przy układzie 2x25 kV AC podstacje trakcyjne mogą być rozmieszczane mniej więcej co 80 km, natomiast przy 3 kV DC na potrzeby dużych prędkości odcinki zasilania są znacznie krótsze, rzędu 10-12 km. To wyraźnie pokazuje, że wybór systemu zasilania wpływa nie tylko na samą sieć, ale też na logistykę całej infrastruktury.

W praktyce równie ważne jak same podstacje są przerwy sekcyjne, kabiny sekcyjne i cały układ sekcjonowania. Pozwalają one odizolować awaryjny fragment, ograniczyć spadki napięcia i prowadzić prace utrzymaniowe bez zatrzymywania całego ruchu na długim odcinku. Dobre sekcjonowanie to jedna z tych rzeczy, których pasażer nie zauważa, dopóki coś nie przestaje działać.

Skoro wiemy już, jak energia dociera do pociągu, warto porównać najważniejsze standardy zasilania i zobaczyć, dlaczego infrastruktura kolejowa w różnych krajach wygląda tak inaczej.

Dlaczego jedne koleje wybierają 3 kV DC, a inne 25 kV AC

W Polsce układ odniesienia pozostaje dość jasny: UTK przypomina, że sieć kolejowa pracuje na napięciu stałym 3 kV DC, a PKP PLK w wytycznych dla nowych linii dużych prędkości przewiduje 25 kV AC. To nie jest spór o modę technologiczną, tylko o kompromis między istniejącą infrastrukturą, kosztami modernizacji, zapotrzebowaniem na moc i docelową prędkością ruchu.

Wariant 2x25 kV AC jest szczególnie ciekawy, bo pozwala przesyłać większą moc na dłuższych odcinkach bez tak gęstego rozmieszczania podstacji. W praktyce obniża to obciążenie przewodu jezdnego i pomaga utrzymać napięcie przy intensywnym ruchu towarowym oraz przy wysokich prędkościach. Właśnie dlatego ten układ tak dobrze pasuje do nowych korytarzy o dużych wymaganiach.

Najważniejszy wniosek jest prosty: wybór systemu nie wynika z preferencji projektanta, tylko z warunków sieci, taboru i przyszłego wykorzystania linii. W starszej infrastrukturze naturalnie broni się 3 kV DC, ale przy nowych inwestycjach 25 kV AC daje więcej przestrzeni na wzrost mocy i prędkości.

To prowadzi do następnej, często niedocenianej kwestii: nawet najlepszy system przegrywa, jeśli nie jest dobrze utrzymany i chroniony przed typowymi usterkami eksploatacyjnymi.

Co najbardziej wpływa na niezawodność i bezpieczeństwo

Najczęstszy problem nie polega na tym, że sieć „nie ma napięcia”, tylko na tym, że nie utrzymuje właściwej geometrii albo traci jakość styku z pantografem. Przy dużej prędkości niewielkie odchylenie przewodu, lokalne zużycie albo oblodzenie zaczyna mieć znaczenie natychmiast. Wtedy pojawia się iskrzenie, wzrasta temperatura kontaktu i przyspiesza zużycie zarówno przewodu, jak i nakładki ślizgowej pantografu.

• Zużycie przewodu jezdnego i elementów ślizgowych pantografu.
• Oblodzenie, silny wiatr i drgania wywołujące niestabilny kontakt.
• Błędy geometrii po modernizacji, wymianie toru albo pracach przy obiektach inżynieryjnych.
• Uszkodzenia izolatorów, wysięgników i urządzeń naprężających.
• Przeciążenie zasilania podczas jednoczesnego poboru energii przez wiele składów.

Do tego dochodzi bezpieczeństwo ludzi. Prace przy sieci wykonuje się po wyłączeniu zasilania, sprawdzeniu braku napięcia i uziemieniu odcinka. To nie jest formalność, tylko warunek, bez którego nie da się bezpiecznie wejść w strefę roboczą. W praktyce utrzymanie takiej infrastruktury opiera się także na pomiarach diagnostycznych, bo bez kontroli geometrii i zużycia szybko pojawiają się błędy, których nie widać gołym okiem.

Dla mnie najbardziej kosztowne są awarie, które z pozoru wyglądają na drobiazg. Lekko rozjechana geometria, słabe napięcie albo źle ustawiona sekcja potrafią wygenerować ograniczenia prędkości, opóźnienia i dodatkowe zużycie taboru szybciej niż spektakularna, ale rzadsza usterka.

Gdy już wiemy, co psuje niezawodność, można spojrzeć szerzej: co naprawdę trzeba dopiąć, żeby modernizacja sieci miała sens, a nie była tylko wymianą widocznych elementów.

Na co patrzeć przy modernizacji sieci trakcyjnej w Polsce

Jeśli mam ocenić inwestycję w infrastrukturę trakcyjną, nie patrzę wyłącznie na nowy przewód nad torem. Ważniejsze jest to, czy razem z nim zmieniają się podstacje, zabezpieczenia, sekcjonowanie, skrajnia obiektów i kompatybilność z taborem. Bez tego nawet kosztowny remont bywa tylko częściowym rozwiązaniem.

• Czy zasilanie ma rezerwę mocy i odpowiedni układ podstacji.
• Czy geometria zawieszenia pasuje do planowanych prędkości i natężenia ruchu.
• Czy skrajnia przy mostach, tunelach i peronach pozwala na bezpieczną pracę nowego systemu.
• Czy sekcjonowanie umożliwia utrzymanie ruchu przy awarii jednej części linii.
• Czy tabor będzie w pełni zgodny z docelowym napięciem i układem zasilania.

Na polskiej sieci to szczególnie ważne, bo modernizacja nie dzieje się w próżni. Stara infrastruktura, nowe odcinki, zróżnicowany tabor i rosnące wymagania ruchowe muszą współpracować w jednym systemie. Dobrze zaprojektowana sieć trakcyjna nie zwraca na siebie uwagi, bo po prostu działa - a to w kolei jest zwykle najwyższą formą jakości.
