W dobrze działającej kolei elektrycznej energia musi trafić z systemu elektroenergetycznego do pantografu bez strat, przerw i zbędnych ograniczeń. Właśnie dlatego sieć trakcyjna jest tak ważna: od jej stanu zależy prędkość, niezawodność i komfort prowadzenia ruchu. W tym tekście pokazuję, z czego składa się ten układ, jak pracuje w praktyce, co najczęściej się w nim zużywa i kiedy modernizacja naprawdę ma sens.
Najważniejsze fakty o zasilaniu trakcyjnym
- To nie są tylko przewody nad torem, ale cały układ obejmujący podstacje, sekcjonowanie, przewód jezdny i tor powrotny.
- Na liniach konwencjonalnych w Polsce standardem pozostaje 3 kV DC, a dla nowych linii dużych prędkości coraz częściej rozważa się 2x25 kV AC.
- O stabilności zasilania decydują także spadki napięcia, odległość między podstacjami i zgodność z pantografem, czyli odbierakiem prądu.
- Najczęstsze problemy to zużycie przewodu jezdnego, błędy geometrii, trudne warunki pogodowe i przeciążenie zasilania.
- Regularne pomiary i przeglądy są kluczowe, bo awaria rzadko zaczyna się spektakularnie, a częściej od drobnego pogorszenia kontaktu.
Jak działa sieć trakcyjna w praktyce

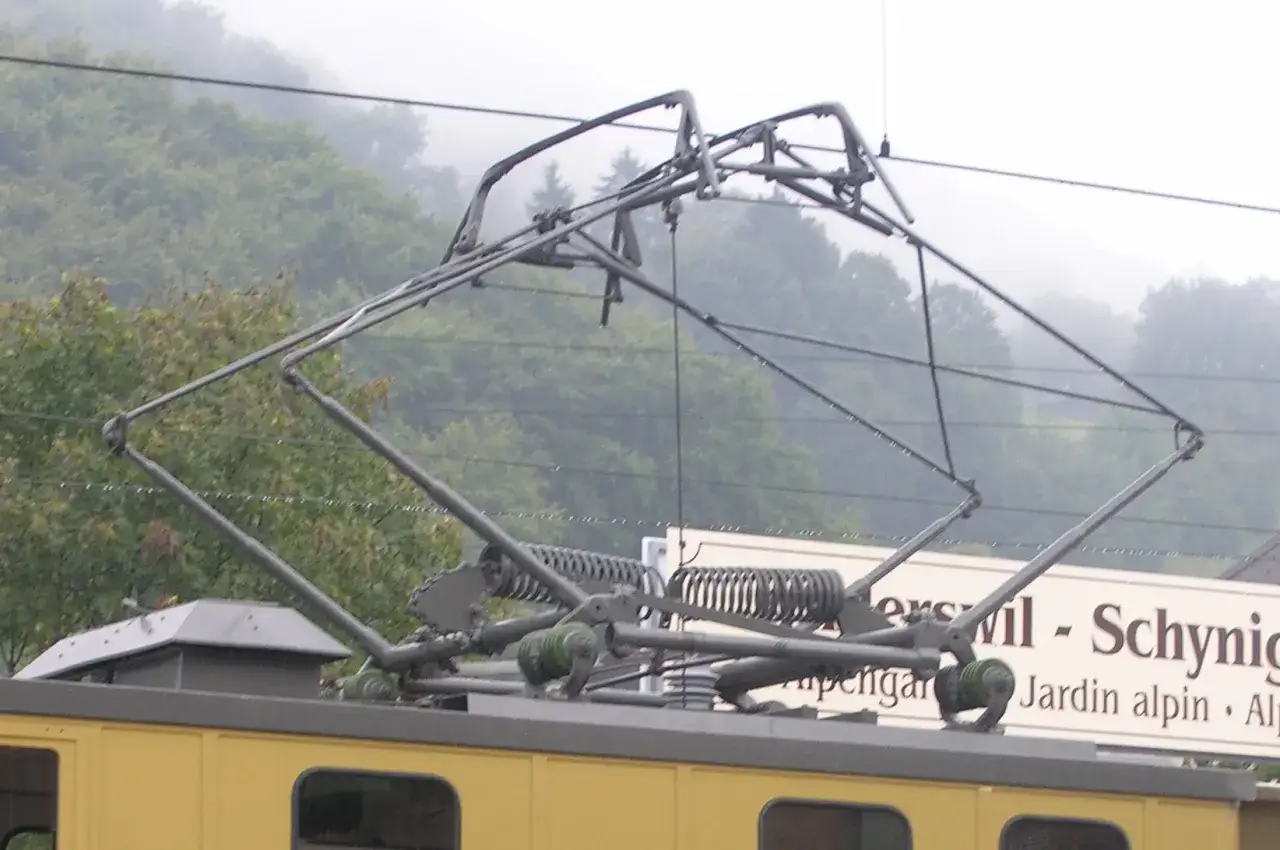

W praktyce patrzę na ten układ jak na łańcuch: energia trafia z krajowego systemu elektroenergetycznego do podstacji, potem do przewodu jezdnego, dalej przez pantograf, czyli odbierak prądu na dachu pojazdu, do napędów, a wraca szynami i połączeniami powrotnymi. Jeśli jeden z tych etapów działa słabo, pociąg nie „cierpi” tylko na końcu, lecz od razu w całym układzie: spada napięcie, rośnie zużycie osprzętu i pojawiają się zakłócenia w ruchu. Dlatego temat nie jest czysto techniczną ciekawostką, tylko codzienną infrastrukturą, od której zależy płynność całej linii.
Najprościej można to rozpisać na cztery kroki: najpierw podstacja pobiera energię z sieci krajowej, potem przekształca i rozdziela ją na właściwy odcinek, następnie przewód jezdny przekazuje ją do odbieraka prądu, a na końcu prąd wraca przez tor powrotny. To właśnie ten powrót przez szyny i ich połączenia jest często niedoceniany, a bez niego cały obwód po prostu nie działa stabilnie. Kiedy mam już tę drogę energii przed oczami, łatwiej rozebrać całość na elementy.
Z czego składa się układ zasilania
W materiałach technicznych nie ma tu miejsca na skróty myślowe: układ zasilania to nie tylko przewody nad torem, ale też elementy, które utrzymują napięcie, dzielą odcinki i prowadzą prąd powrotny. Jak wynika z dokumentów PKP Polskich Linii Kolejowych, zasilanie powinno być prowadzone dwustronnie, a linia jest dzielona na odcinki między sąsiednimi podstacjami, żeby ograniczać spadki napięcia i lepiej sterować ruchem. To właśnie te warstwy robią różnicę między „jest prąd” a „układ działa stabilnie”.
| Element | Rola | Co najczęściej sprawdzam |
|---|---|---|
| Podstacja trakcyjna | Pobiera energię z sieci krajowej i zasila odcinek linii | Obciążenie, zabezpieczenia, rezerwę i jakość zasilania |
| Kabina sekcyjna | Dzieli linię na fragmenty i pomaga ograniczyć spadki napięcia | Możliwość odłączenia fragmentu bez wyłączenia całej trasy |
| Przewód jezdny | Przekazuje prąd do pantografu | Naciąg, wysokość, zużycie i ciągłość kontaktu |
| Sieć powrotna | Zamyka obwód przez szyny i ich połączenia elektryczne | Stan połączeń, korozję i ciągłość przewodzenia |
| Konstrukcje wsporcze i izolatory | Utrzymują geometrię i separują elementy pod napięciem | Odchyłki, uszkodzenia mechaniczne i zabrudzenie |
Największy błąd początkujących polega na patrzeniu wyłącznie na przewód jezdny. W rzeczywistości równie ważne są podstacja, sekcjonowanie i ciągłość toru powrotnego, bo to one decydują o rezerwie mocy. Z tego wynika proste pytanie: dlaczego w jednych miejscach trzyma się klasyczne 3 kV DC, a w innych sięga po mocniejsze rozwiązania?
Dlaczego w Polsce dominuje 3 kV DC
W Polsce standard 3 kV DC wynika z historii sieci, skali elektryfikacji i ogromnej bazy istniejącej infrastruktury oraz taboru. To rozwiązanie dobrze działa na liniach konwencjonalnych, ale ma swoje ograniczenia, zwłaszcza gdy rośnie prędkość, masa pociągów i częstotliwość kursów. W praktyce nie chodzi więc o to, że jeden system jest „lepszy” od drugiego w oderwaniu od kontekstu, tylko o to, jak pasuje do konkretnej linii i jej obciążenia.
| System | Gdzie ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| 3 kV DC | Większość linii w Polsce | Pasuje do istniejącej sieci i zaplecza technicznego | Wrażliwość na spadki napięcia i krótsze odcinki zasilania |
| 2x25 kV AC | Nowe linie i układy dużych prędkości | Lepsza rezerwa mocy i większe odległości między podstacjami | Wyższa złożoność projektu i wdrożenia |
W materiałach Urzędu Transportu Kolejowego pojawia się konkret, który dobrze pokazuje różnicę skali: przy 3 kV DC na potrzeby dużych prędkości podstacje mogą wypadać co 10-12 km, a przy 2x25 kV AC odległość rośnie nawet do około 80 km. To od razu tłumaczy, dlaczego na liniach szybkich i mocno obciążonych system AC daje większy oddech. W standardach projektowych dla wybranych linii podaje się też poziom 2800 V średniego napięcia użytecznego na pantografie, co pokazuje, jak mocno liczy się stabilność całego układu, a nie tylko sam przewód nad torem.
Sama technologia nie wystarczy jednak bez utrzymania, bo właśnie zużycie najszybciej pokazuje granice całego układu.
Co najbardziej zużywa przewody i osprzęt
Jeśli miałbym wskazać element najbardziej narażony na zużycie, byłby to przewód jezdny. Odbierak prądu pracuje na styku metal i metal, w ruchu docisk rośnie z około 90 N statycznie do 150-200 N, a do tego dochodzi wiatr, lód, kurz i wahania temperatury. Dlatego nawet dobrze zaprojektowana infrastruktura starzeje się w przewidywalny, ale nieunikniony sposób.
- Zużycie kontaktowe - przewód ściera się tam, gdzie pantograf pracuje najintensywniej, zwłaszcza przy dużych prędkościach i ciężkich składach.
- Złe prowadzenie geometrii - drobna odchyłka wysokości albo naciągu potrafi szybko pogorszyć jakość odbioru prądu.
- Warunki pogodowe - szadź, oblodzenie i silny wiatr pogarszają kontakt i zwiększają ryzyko iskrzenia.
- Korozja i zabrudzenia - osprzęt pracuje w środowisku, które nie wybacza luźnych połączeń ani osłabionej izolacji.
- Przeciążenie od ruchu - tam, gdzie składy są częste i ciężkie, elementy zużywają się szybciej niż na linii o ruchu sporadycznym.
W praktyce przeglądy nie są formalnością. Pomiary zużycia wykonuje się regularnie, a przy wybranych torach i prędkościach powyżej 200 km/h przewód jezdny kwalifikuje się do wymiany po przekroczeniu 15% średniego zużycia przekroju znamionowego. To ważne, bo wymiana „za późno” zwykle kosztuje więcej niż planowa naprawa, a na liniach o dużym ruchu każda awaria od razu odbija się na rozkładzie. W terenie awaria nie zawsze wygląda jak spektakularny urwany przewód, więc warto umieć rozpoznać jej objawy.
Jak rozpoznać problem po objawach w ruchu
W ruchu kolejowym problem z zasilaniem rzadko zaczyna się widowiskowo. Częściej pojawiają się symptomy, które łatwo pomylić z usterką pojazdu albo zwykłym spadkiem osiągów. Ja zawsze patrzę na to szerzej, bo pojedynczy objaw mówi niewiele, ale kilka naraz zwykle już wskazuje kierunek diagnozy.
| Objaw | Co zwykle sprawdzam | Dlaczego to ważne |
|---|---|---|
| Częste iskrzenie na jednym odcinku | Geometrię przewodu, zużycie kontaktowe i docisk pantografu | To często pierwszy znak pogorszenia kontaktu elektrycznego |
| Spadki mocy przy dużym ruchu | Obciążenie podstacji i długość odcinka zasilania | Może wskazywać na zbyt małą rezerwę mocy |
| Problemy po deszczu, śniegu lub oblodzeniu | Zabrudzenie izolacji, szadź i stan osprzętu | Warunki pogodowe często ujawniają słabe miejsca |
| Zakłócenia po przejeździe konkretnego składu | Zgodność pantografu z linią i stan nakładek stykowych | Nie każdy pojazd współpracuje z każdym układem idealnie |
| Lokalne ograniczenia prędkości | Prześwity, strefy sekcyjne i osprzęt w newralgicznych punktach | Ograniczenie ruchu zwykle oznacza realny problem techniczny |
Dlatego diagnoza musi objąć cały zestaw: tor, zasilanie, pantograf i sposób prowadzenia ruchu. Jeśli ograniczę się tylko do przewodu nad torem, bardzo łatwo przeoczę prawdziwe źródło problemu. To prowadzi do najważniejszego pytania eksploatacyjnego: kiedy modernizacja ma większy sens niż dalsze doraźne naprawy?

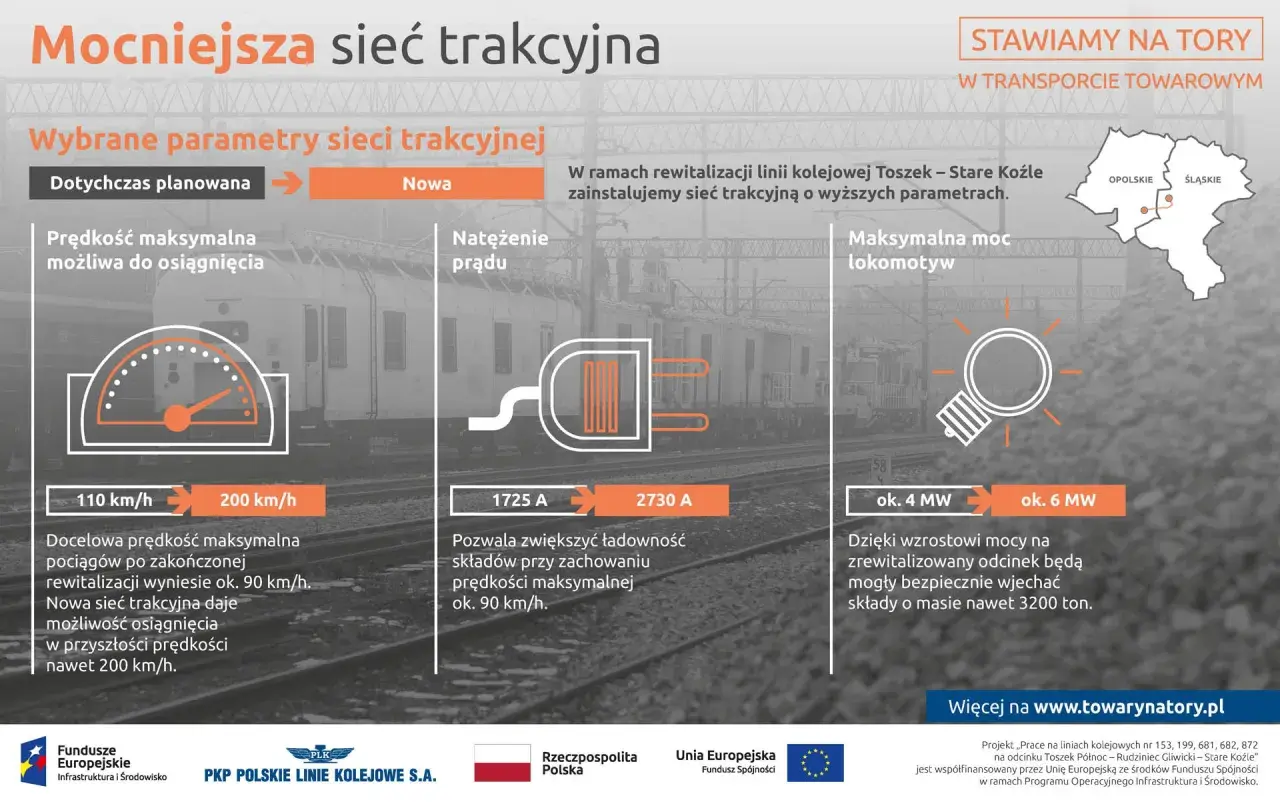

Kiedy modernizacja naprawdę ma sens
Modernizacja ma sens wtedy, kiedy obecny układ nie tylko się zużywa, ale też przestaje odpowiadać na przyszły ruch. Ja nie ufam projektom, które kończą się na wymianie przewodu, a pomijają podstacje, sekcjonowanie i zgodność z taborem. Jeśli linia ma obsłużyć więcej pociągów, cięższe składy albo wyższą prędkość, trzeba patrzeć na cały system, a nie na jeden widoczny element.
- Rośnie liczba pociągów - wtedy potrzebna jest większa rezerwa mocy i lepsze rozłożenie zasilania.
- Planowane są wyższe prędkości - wówczas znaczenie ma geometria, stabilność przewodu i jakość współpracy z pantografem.
- Linia obsługuje cięższy ruch towarowy - obciążenie jest większe i szybciej wychodzą słabe punkty zasilania.
- Powtarzają się awarie sekcji - wtedy potrzebna bywa przebudowa, a nie tylko naprawa punktowa.
- Nowe odcinki mają powstać od zera - wtedy warto od razu dobrać system do docelowego ruchu, a nie do stanu przejściowego.
Nie każda linia potrzebuje od razu przejścia na 2x25 kV AC. Czasem lepszym ruchem jest porządne wzmocnienie istniejącego układu 3 kV DC, poprawa zasilania, dołożenie kabin sekcyjnych i lepszy nadzór nad stanem osprzętu. Zmiana systemu to większy koszt, więcej uzgodnień i konieczność dopasowania taboru, więc decyzja musi wynikać z rzeczywistych potrzeb, a nie z samej mody na „nowocześniejsze rozwiązanie”. Jeśli patrzę na odcinek szerzej, to właśnie te punkty odróżniają linię tylko zelektryfikowaną od linii naprawdę przygotowanej do ruchu.
Co warto sprawdzić, zanim uznasz odcinek za dobrze przygotowany
Gdy oceniam odcinek kolejowy pod kątem zasilania, zawsze zaczynam od kilku podstawowych pytań:
- Czy podstacje mają wystarczającą rezerwę i czy ich rozmieszczenie pasuje do natężenia ruchu?
- Czy przewód jezdny ma dobrą geometrię i nie widać nadmiernego zużycia?
- Czy sekcjonowanie pozwala ograniczyć skutki pojedynczej awarii?
- Czy tor powrotny jest ciągły i dobrze utrzymany?
- Czy pantografy używane na tej linii są z nią rzeczywiście kompatybilne?
- Czy warunki pogodowe i otoczenie nie wprowadzają dodatkowego ryzyka?
Właśnie to odróżnia dobrze przygotowaną linię od takiej, która tylko formalnie jest zelektryfikowana. Jeśli mam dać jedną praktyczną radę na koniec, to tę, że przy analizie trasy trzeba zacząć od zasilania, potem sprawdzić przewody i osprzęt, a dopiero później patrzeć na pojedyncze awarie. Wtedy cały układ trakcyjny staje się czytelny, a nie tylko „widoczny z okna pociągu”.
