Radiotelefon kolejowy: GSM-R vs 150 MHz - Co musisz wiedzieć?

Łączność radiowa na kolei nie jest dodatkiem do prowadzenia ruchu, tylko jednym z elementów bezpieczeństwa. W praktyce radiotelefon kolejowy służy do rozmów operacyjnych między maszynistą, dyżurnym ruchu, dyspozytorem i służbami utrzymania, a więc wszędzie tam, gdzie decyzja musi paść szybko i bez niejasności. W tym tekście wyjaśniam, jak działa ten system, czym różni się od starszego rozwiązania w paśmie 150 MHz i na co zwrócić uwagę, gdy ocenia się sprzęt albo zasady jego użycia.

Jak działa łączność radiowa w ruchu kolejowym

Najprościej ujmując, to specjalizowana sieć głosowa, a nie zwykłe radio z półki. Użytkownik łączy się z określoną rolą lub posterunkiem, a system rozpoznaje priorytet połączenia i pozwala prowadzić komunikację punkt-punkt, grupową albo alarmową. W sieci GSM-R działa też adresowanie zależne od lokalizacji, więc ten sam numer funkcyjny może oznaczać inną komórkę operacyjną niż zwykły numer telefonu.

W praktyce najważniejsze jest to, że łączność ma wspierać ruch, a nie go utrudniać. Z tego powodu sieć jest zamknięta, a połączenia i SMS-y są rejestrowane oraz przechowywane. To zmienia sposób rozmowy: komunikaty mają być krótkie, jednoznaczne i zgodne z procedurą, bo każda niepotrzebna improwizacja zwiększa ryzyko pomyłki.

• połączenia punkt-punkt dla bezpośredniej komunikacji dwóch użytkowników,
• połączenia grupowe i rozsiewcze dla komunikatów do większej liczby odbiorców,
• połączenia alarmowe REC dla sytuacji nagłych,
• SMS i usługi priorytetowe dla informacji operacyjnych, gdy głos nie jest najlepszym wyborem.

To właśnie ta funkcjonalność tłumaczy, dlaczego analogowe radio przestało wystarczać i dlaczego kolejnym krokiem była cyfryzacja całej komunikacji.

Dlaczego cyfrowy GSM-R zastąpił starsze radio 150 MHz

Główna zmiana nie polega na samej częstotliwości, tylko na filozofii działania. Stary system był prostszy, ale mniej przewidywalny w scenariuszach krytycznych; nowy daje priorytety, większą kontrolę i lepsze dopasowanie do ruchu kolejowego oraz ETCS. W dokumentach dotyczących wdrożenia kolei w Polsce GSM-R jest opisywany jako element szerszego układu ERTMS, czyli zestawu łączącego łączność i sygnalizację kabinową.

Patrząc na to praktycznie, nie chodzi o sam „lepszy zasięg”, tylko o to, by pociąg, posterunek i służby utrzymania pracowały w jednym, przewidywalnym standardzie. Skoro różnica między starym i nowym modelem jest już jasna, warto zejść poziom niżej i zobaczyć, jakie urządzenia faktycznie trafiają do kabiny i do obsady pociągu.

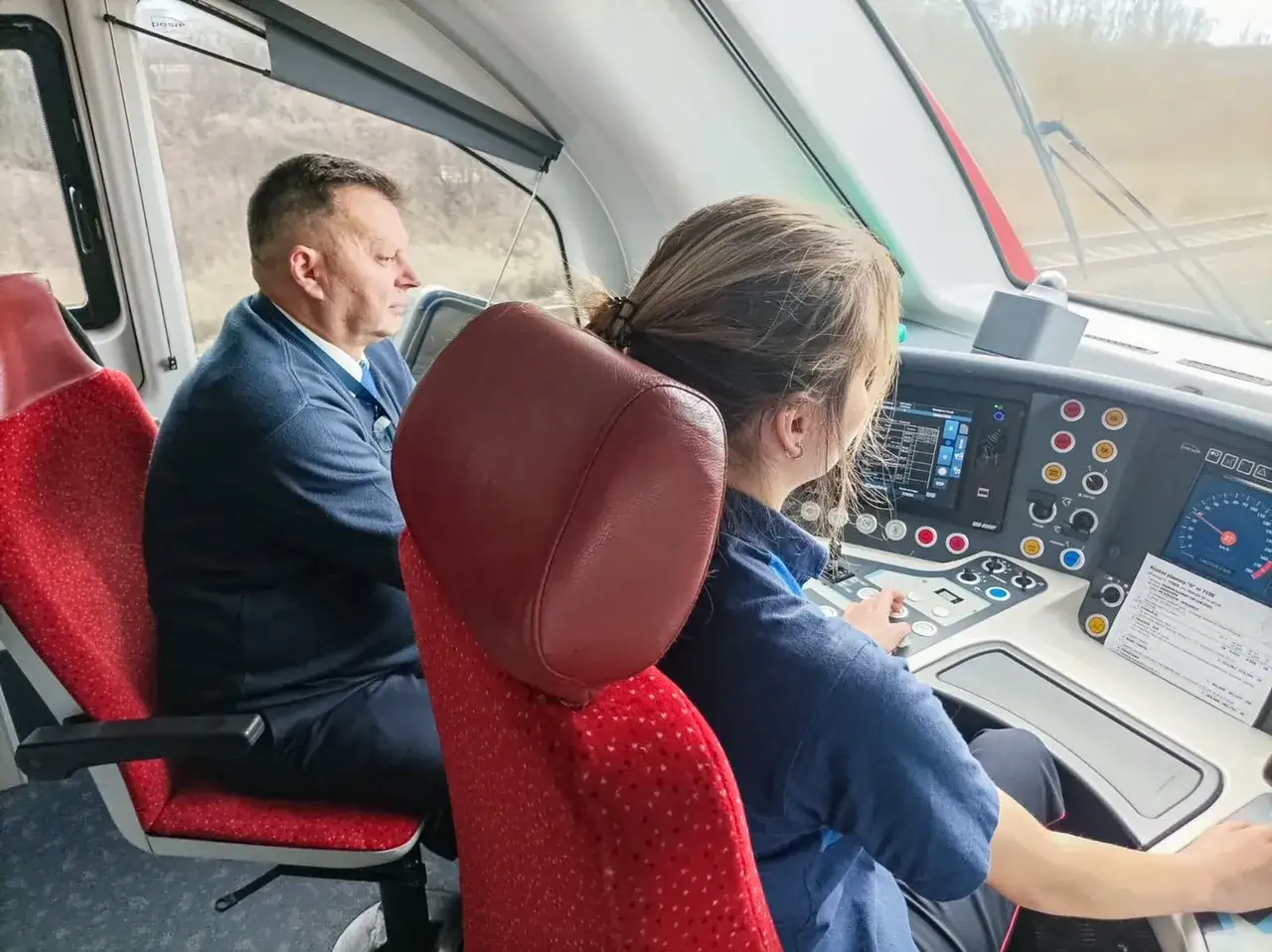

Jakie urządzenia spotyka się w kabinie i na szlaku

W kolejnictwie nie ma jednego uniwersalnego „radia do wszystkiego”. Inne zadanie ma terminal kabinowy, inne przenośny radiotelefon dla pracownika w terenie, a jeszcze inne urządzenie stacjonarne na posterunku. Dla osoby spoza branży to może wyglądać podobnie, ale w eksploatacji różnice są fundamentalne.

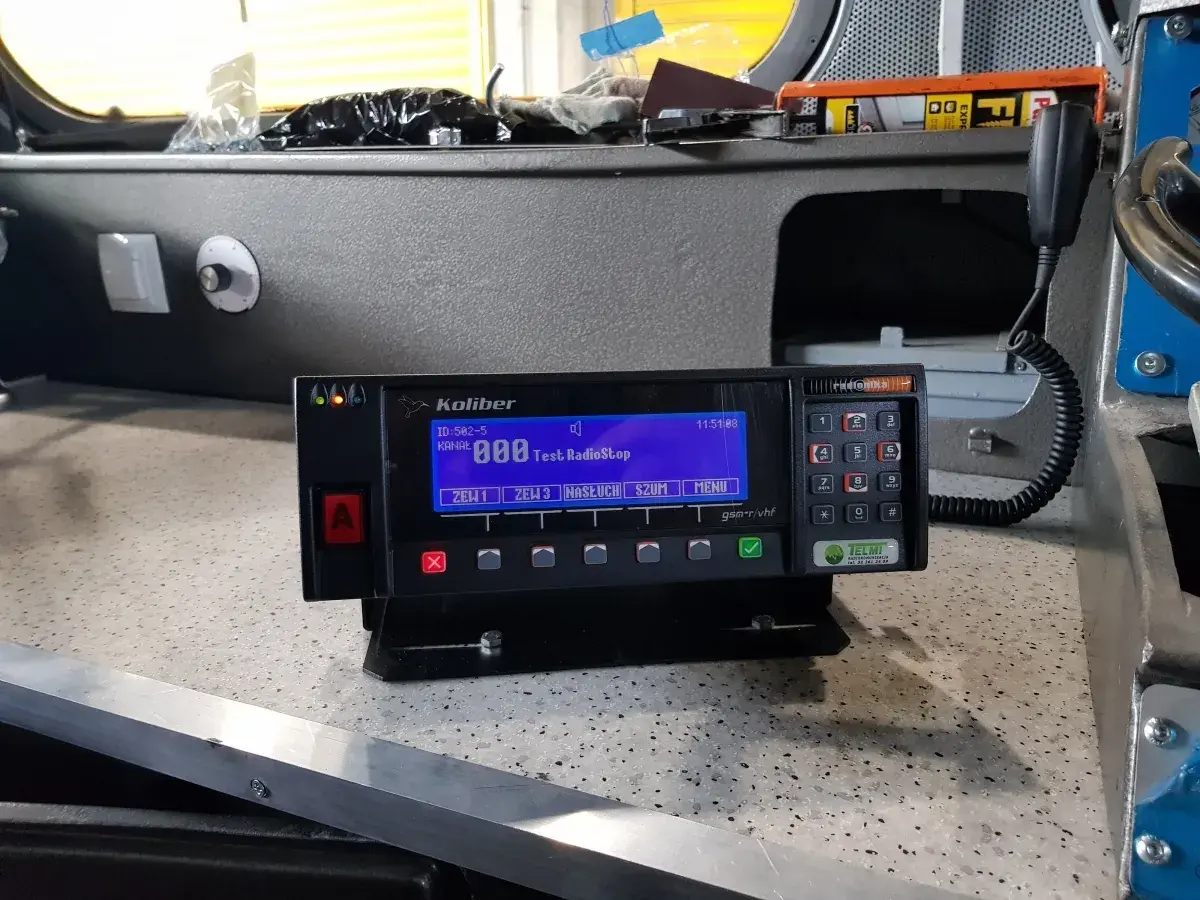

W terminalu kabinowym nie chodzi wyłącznie o to, że „da się mówić”. Ważne są też profil użytkownika zapisany na karcie SIM, prawidłowo przypisany numer funkcyjny i odporność sprzętu na warunki pracy w pojeździe. Ja traktuję takie urządzenie jako element systemu bezpieczeństwa, a nie jako zwykły sprzęt elektroniczny z inną obudową.

W praktyce właśnie tutaj pojawia się najwięcej nieporozumień: jeden typ urządzenia nie zastępuje drugiego, a kompatybilność z infrastrukturą ma większe znaczenie niż sama marka czy moc nadajnika. To prowadzi prosto do pytania, jak wygląda przejście między siecią analogową a GSM-R.

Jak przebiega przejście między siecią analogową a GSM-R

Na liniach, gdzie funkcjonuje jeszcze układ mieszany, przełączenie nie może być improwizacją. Procedura ma chronić ciągłość ruchu i zmniejszać ryzyko tego, że załoga zostanie na niewłaściwej sieci w momencie, gdy potrzebna jest szybka reakcja.

1. Zakończyć trwające połączenia.
2. Włączyć terminal kabinowy GSM-R.
3. Zalogować się do sieci i zarejestrować numer funkcyjny.
4. Wykonać test łączności z najbliższym posterunkiem ruchu.
5. Dopiero potem wyłączyć analogowy radiotelefon pociągowy.

Przy powrocie do starszej sieci kolejność działa odwrotnie: najpierw kończy się rozmowy w GSM-R, potem uruchamia radio analogowe, sprawdza łączność i wyrejestrowuje numer funkcyjny. To brzmi banalnie, ale w praktyce właśnie na takim „detalu” potrafi się wyłożyć cały bieg komunikacji, zwłaszcza gdy skład jedzie po odcinku o mieszanej organizacji ruchu.

W dokumentach eksploatacyjnych podkreśla się też, że przełączanie odbywa się w wyznaczonych miejscach i według zasad określonych przez zarządcę infrastruktury. Jeśli procedura nie jest ćwiczona, łatwo o pomyłkę z kanałem, opóźnione logowanie albo brak testu po przełączeniu, a to już nie jest drobiazg, tylko realny problem operacyjny.

Skoro sam proces jest tak precyzyjny, sprzęt i jego użytkownik muszą spełniać równie konkretne wymagania techniczne oraz formalne.

Jakie wymagania musi spełniać sprzęt i użytkownik

W przypadku łączności kolejowej nie wystarczy zgodność z ogólnym pasmem radiowym. Dla radia kabinowego oraz urządzeń pokładowych obsługujących transmisję danych dla ETCS poziomu 2 liczą się wymagania odporności na zakłócenia opisane w EIRENE SRS 16.0.0 oraz ETSI TS 102 933. To nie jest detal dla inżynierów z tabelki, tylko warunek, żeby system nie gubił komunikacji w realnym środowisku, gdzie obok siebie pracują silne źródła zakłóceń, automatyka i ruch pociągów.

W praktyce ważne są też kwestie organizacyjne. Użytkownik ma korzystać z właściwego terminala, znać instrukcję, umieć przeprowadzić test łączności i wiedzieć, kiedy zgłosić zakłócenie do centrum zarządzania siecią. Na stanowiskach objętych dyżurem czy utrzymaniem nie ma miejsca na zasadę „wyłączę na chwilę, bo i tak nikt nie dzwoni”. W kolejowej eksploatacji to zwykle kończy się źle.

• Profil użytkownika musi odpowiadać funkcji i roli, a nie prywatnym przyzwyczajeniom.
• Anteny i zasilanie muszą być sprawne, bo bez nich terminal kabinowy traci sens.
• Test łączności po przełączeniu jest obowiązkowy, bo potwierdza gotowość systemu.
• Dokumentacja dopuszczeniowa ma znaczenie przy modernizacji taboru i doposażaniu pojazdów.

Jeżeli patrzę na taki system od strony eksploatacji, to właśnie te cztery punkty decydują, czy urządzenie jest naprawdę gotowe do pracy, czy tylko „wygląda na sprawne”. A kiedy te warunki są spełnione, zostaje już praktyka: gdzie ludzie najczęściej popełniają błędy i dlaczego nie warto ich bagatelizować.

Gdzie najczęściej pojawiają się błędy i ograniczenia

Najczęstszy błąd jest prozaiczny: ktoś zakłada, że radio samo „wie”, czego od niego oczekujemy. W ruchu kolejowym to założenie bywa kosztowne, bo system działa poprawnie tylko wtedy, gdy użytkownik zna tryb pracy, właściwą sieć i kolejność czynności.

• Mieszanie sieci - załoga zostaje na złym trybie albo przełącza się bez pełnego sprawdzenia łączności.
• Brak testu po zmianie - urządzenie jest włączone, ale nikt nie potwierdził, że rozmowa naprawdę przechodzi.
• Mylenie numeru funkcyjnego z numerem prywatnym - w GSM-R to nie jest zwykły telefon komórkowy, tylko narzędzie operacyjne.
• Ignorowanie zasięgu i komórek sieci - problemem nie jest tylko „czy działa”, ale też „gdzie działa bez przerwy”.
• Zbyt słaba obsługa sprzętu - rozładowana bateria, uszkodzona antena albo błędny profil SIM potrafią unieruchomić cały proces komunikacji.

Jest też ograniczenie bardziej systemowe: GSM-R nie jest publiczną siecią komórkową, więc nie da się go traktować jak zwykłego telefonu służbowego z dodatkowymi funkcjami. To zamknięty standard kolejowy, dlatego tak duże znaczenie mają procedury, kompatybilność i szkolenie użytkowników. Jeśli te trzy elementy nie idą razem, technologia nie dowozi efektu.

Na odcinkach z infrastrukturą mieszaną ograniczeniem bywa również konieczność utrzymania równoległej gotowości do pracy w różnych standardach. Właśnie dlatego urządzenia dwusystemowe i dobrze przećwiczona procedura przełączania są w praktyce ważniejsze niż sama deklaracja, że „sprzęt ma GSM-R”.

Co ten system mówi o bezpieczeństwie na kolei

Największą wartość widzę w tym, że łączność przestaje być przypadkowym dodatkiem do ruchu, a staje się jego uporządkowaną częścią. Gdy maszynista, dyżurny ruchu i służby utrzymania korzystają z jednej logiki działania, łatwiej o szybkie reakcje, mniej chaosu w sytuacjach awaryjnych i lepszą kontrolę nad informacją.

Jeśli miałbym dziś oceniać taki system w praktyce, sprawdzałbym trzy rzeczy: czy działa tam, gdzie naprawdę ma pracować, czy użytkownik zna procedurę przełączenia i testu oraz czy sprzęt jest zgodny z wymaganą siecią, profilem i dokumentacją dopuszczeniową. To właśnie te elementy decydują, czy łączność jest tylko formalnie „na pokładzie”, czy rzeczywiście wspiera prowadzenie ruchu.

W kolejowej łączności najwięcej daje nie samo urządzenie, ale połączenie technologii, dyscypliny operacyjnej i zgodności z infrastrukturą. Dlatego dobry radiotelefon to nie tylko moc nadajnika, lecz przede wszystkim pewność, że w kluczowym momencie rozmowa dojdzie do właściwej osoby i zostanie poprowadzona według właściwej procedury.
