Na torach najwięcej mówi nie to, co brzmi głośno, tylko to, co podpowiadają znaki przytorowe. Wskaźnik braku drogi hamowania informuje, że odstęp między kolejnymi semaforami jest krótszy niż standardowa droga hamowania obowiązująca na danej linii. W tym tekście wyjaśniam, jak go rozpoznać, gdzie się go stosuje i co realnie oznacza dla prowadzenia pociągu.
Najważniejsze rzeczy, które trzeba wiedzieć o W20
- W20 oznacza skrócony odstęp między sygnałami, krótszy niż wymagana droga hamowania na danej linii.
- Najczęściej występuje na semaforze lub tarczy ostrzegawczej semaforowej, na początku takiego odcinka.
- Jest logicznie powiązany z W19, który uprzedza o zbliżającym się skróconym odstępie.
- Nie wyznacza jednej sztywnej prędkości, tylko wymaga szczególnej ostrożności w regulowaniu jazdy.
- Może mieć postać świetlną albo tablicową, zależnie od rozwiązania na danej linii.
Co oznacza wskaźnik W20
Według obowiązującej instrukcji sygnalizacji PKP PLK wskaźnik W20 to wskaźnik braku drogi hamowania. W praktyce oznacza to jedno: odległość między miejscem jego umieszczenia a następnym semaforem jest krótsza niż długość drogi hamowania przewidziana dla tej linii. To nie jest detal dla ciekawskich, tylko bardzo konkretna informacja eksploatacyjna.
Ja patrzę na ten znak jako na ostrzeżenie o mniejszym marginesie błędu. Maszynista nie dostaje tu nowej „magicznej” prędkości, ale dostaje sygnał, że kolejne decyzje o hamowaniu i prowadzeniu składu trzeba podejmować wcześniej i dokładniej. W20 nie zmienia fizyki jazdy, tylko uprzedza, że infrastruktura nie daje już pełnego komfortu odcinka hamowania.
Najważniejsze jest też to, że ten wskaźnik działa w odniesieniu do konkretnej linii, a nie do jednego uniwersalnego kilometrażu. O tym, czy odcinek jest „za krótki”, decydują parametry trasy, a nie jedna stała wartość obowiązująca wszędzie. Z tego powodu W20 trzeba czytać razem z układem semaforów, a nie w oderwaniu od kontekstu.
Jak wygląda i gdzie się go spotyka
Wzór jest prosty i bardzo charakterystyczny: dwie równoległe białe strzały skierowane ostrzem w dół na czarnym tle. To właśnie ten obraz najłatwiej zapamiętać, bo w terenie nie ma czasu na analizowanie przepisowych opisów. Liczy się szybkie rozpoznanie znaku i natychmiastowe skojarzenie jego znaczenia.
- Wersja świetlna pojawia się jako latarnia z matowobiałymi strzałami.
- Wersja tablicowa jest wykonana z materiałów odblaskowych.
- Wskaźnik montuje się na maszcie tarczy ostrzegawczej semaforowej albo semafora.
- Umieszcza się go na początku skróconego odstępu, patrząc w kierunku jazdy pociągu.

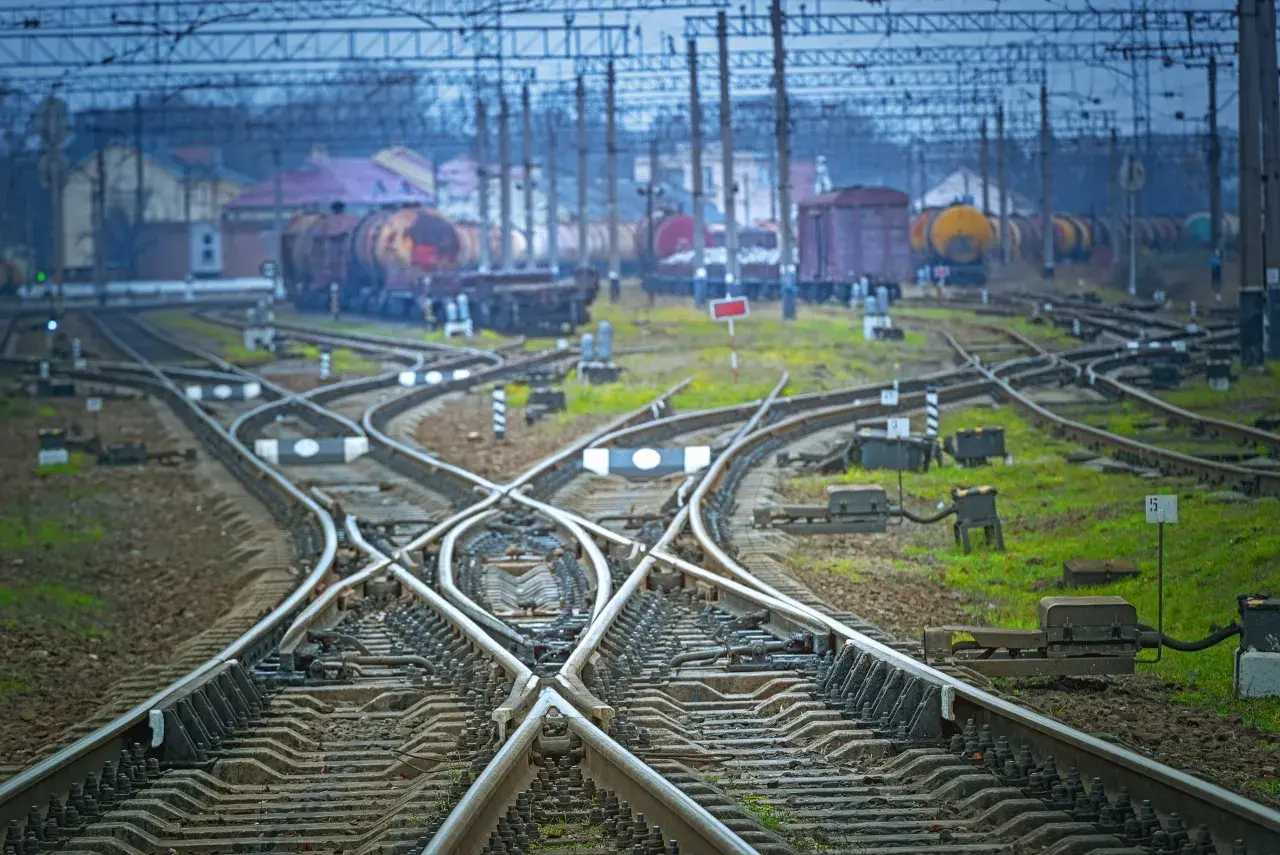

W praktyce można go spotkać tam, gdzie układ torowy jest ciasny i kolejne sygnały muszą być ustawione bliżej siebie niż wynikałoby to z pełnej drogi hamowania. To typowe dla złożonych układów stacyjnych, rejonów z dużą liczbą rozjazdów albo miejsc, w których geometria linii ogranicza przestrzeń między semaforami. Nie ma tu miejsca na przypadek, bo taki znak jest odpowiedzią na konkretny układ infrastruktury.
Jak czytać go w praktyce prowadzenia pociągu
Najkrótsza, ale uczciwa odpowiedź brzmi: z większą dyscypliną prędkości. Wskaźnik W20 nie jest sygnałem do gwałtownego hamowania „na wszelki wypadek”, tylko do wcześniejszego i bardziej precyzyjnego prowadzenia składu. Maszynista wie już, że następny semafor nie będzie odsunięty na pełną drogę hamowania, więc rezerwa na reakcję jest mniejsza.
To ma znaczenie zwłaszcza przy cięższych pociągach, trudniejszych warunkach przyczepności i na liniach, gdzie każdy błąd w ocenie odległości kosztuje więcej niż zwykle. Im krótszy odstęp, tym ważniejsze jest płynne planowanie hamowania, a nie nerwowe korygowanie sytuacji dopiero w ostatniej chwili. Właśnie dlatego ten wskaźnik nie jest dekoracją, ale elementem bezpiecznego prowadzenia ruchu.
Gdybym miał sprowadzić jego praktyczne znaczenie do kilku punktów, ująłbym to tak:
- uważniej obserwujesz kolejny semafor i jego wskazanie,
- wcześniej dobierasz sposób redukcji prędkości,
- nie zakładasz, że odstęp da Ci typowy margines hamowania,
- uwzględniasz stan toru, masę składu i warunki przyczepności,
- prowadzisz pociąg tak, by nie nadrabiać decyzji dopiero na końcu odcinka.
Ten sposób myślenia dobrze łączy się z następną rzeczą, którą wiele osób myli, czyli relacją między W19 i W20.
Dlaczego zwykle idzie w parze z W19
W19 i W20 są ze sobą logicznie powiązane, ale nie znaczą tego samego. W19 uprzedza, że za chwilę pojawi się odstęp krótszy niż standardowa droga hamowania. W20 mówi już wprost, że pociąg wjeżdża na ten skrócony odstęp. To różnica między ostrzeżeniem a potwierdzeniem wejścia w dany układ torowy.
| Cecha | W19 | W20 |
|---|---|---|
| Rola | Uprzedza o skróconym odstępie | Informuje o wejściu na skrócony odstęp |
| Miejsce | Na semaforze lub tarczy poprzedzającej | Na semaforze lub tarczy na początku skróconego odstępu |
| Znaczenie dla jazdy | Przygotowuje do ostrożniejszego prowadzenia | Potwierdza, że margines hamowania jest już ograniczony |
| Współwystępowanie | Może poprzedzać W20 | Powinien być poprzedzony W19 |
To porównanie jest ważne, bo początkujący często traktują oba znaki jak powtórzenie tej samej informacji. W praktyce to nie jest dubel, tylko sekwencja sygnałowa. Jeden wskaźnik przygotowuje do sytuacji, drugi ją domyka. Dla bezpieczeństwa ruchu to różnica istotna, nawet jeśli na pierwszy rzut oka oba znaki wyglądają podobnie „ostrzegawczo”.
Najczęstsze błędy i nieporozumienia
Największy błąd polega na traktowaniu W20 jak zwykłego ograniczenia prędkości. To nie jest tabliczka z jedną liczbą ani samodzielny nakaz jazdy z konkretną wartością. Jego sens polega na tym, że ostrzega o geometrii odstępu i o tym, że decyzje o prędkości trzeba opierać na całym obrazie sygnałowym, a nie na jednym znaku.
- Mylenie W20 z zakazem jazdy dalej bez hamowania.
- Zakładanie, że skoro znak jest niewielki, to ma niewielkie znaczenie.
- Odczytywanie go bez patrzenia na następny semafor i jego wskazanie.
- Ignorowanie warunków pogody, masy pociągu i przyczepności.
- Przekonanie, że W20 zawsze wygląda tak samo, choć może być świetlny albo tablicowy.
Warto też pamiętać o ograniczeniu, które w praktyce jest najczęściej pomijane w prostych opisach: sam wskaźnik nie mówi, jak dokładnie masz prowadzić skład w danym momencie. To już zależy od całego zestawu sygnałów, rodzaju pociągu i obowiązujących przepisów ruchowych. Dlatego nie lubię uproszczeń w stylu „po W20 hamujesz mocniej”, bo to za mało precyzyjne i w ruchu kolejowym po prostu niewystarczające.
Co ten wskaźnik mówi o organizacji ruchu na linii
Na poziomie infrastruktury W20 pokazuje coś ważniejszego niż sam znak. Mówi, że projekt układu torowego, rozmieszczenie semaforów i wymagania bezpieczeństwa musiały zostać pogodzone w warunkach krótszego niż standardowy odstępu. Innymi słowy, to mały element sygnalizacji, ale za nim stoi bardzo konkretna decyzja organizacyjna.
W dobrze zaprojektowanej i dobrze utrzymanej sieci takie znaki nie są przypadkowe. Pojawiają się tam, gdzie trzeba zachować bezpieczeństwo mimo ograniczonej przestrzeni, intensywnego ruchu albo skomplikowanego układu głowic stacyjnych. Z perspektywy eksploatacji to cenna informacja, bo pokazuje, że sygnalizacja nie jest abstrakcyjną teorią, tylko odpowiedzią na realne warunki pracy linii.
Jeśli mam zostawić po tym jednym wskaźniku praktyczną myśl, to taką: W20 nie jest znakiem „dodatkowym”, tylko jednym z tych elementów, które pozwalają utrzymać rytm ruchu bez utraty bezpieczeństwa. Właśnie dlatego warto rozumieć go nie jako osobną ciekawostkę, ale jako część większego systemu, w którym każdy sygnał przygotowuje maszynistę do następnego kroku.
