Wskaźnik W11a należy do elementów sygnalizacji przytorowej, które porządkują ruch na odcinkach o ograniczonej widoczności. Informuje maszynistę, że za nim znajduje się tarcza ostrzegawcza semafora wjazdowego lub odstępowego albo semafor, którego sygnału nie da się odczytać z wymaganej odległości. To drobiazg z perspektywy pasażera, ale w eksploatacji kolejowej taki sygnał realnie wpływa na bezpieczeństwo i płynność prowadzenia pociągu.
Najkrócej, to uprzedzenie o sygnale, a nie osobny nakaz jazdy
- W11a jest wskaźnikiem uprzedzającym, czyli zapowiada kolejny sygnał lub tarczę ostrzegawczą.
- Tablica ma białe tło i czarne ukośne pasy; przed tarczą ostrzegawczą pojawiają się trzy tablice, a przed semaforem o gorszej widoczności cztery.
- Standardowy odstęp między tablicami wynosi 100 m, a wyjątkowo można go zmniejszyć do 60 m.
- Wersję niską stosuje się tam, gdzie zwykła tablica mogłaby wejść w skrajnię.
- Najłatwiej pomylić go z W11b, który dodatkowo ostrzega o odcinku zelektryfikowanym.
Czym jest wskaźnik uprzedzający W11a
W dokumentacji technicznej i instrukcjach sygnalizacji PKP PLK W11a występuje jako wskaźnik uprzedzający. Jego zadanie jest proste: zwrócić uwagę prowadzącego pojazd kolejowy na to, że za nim znajduje się tarcza ostrzegawcza semafora wjazdowego lub odstępowego albo semafor, którego sygnału nie da się odczytać w sposób ciągły z wymaganej odległości.
To ważne rozróżnienie, bo taki wskaźnik nie zastępuje semafora i nie wydaje samodzielnie polecenia zmiany prędkości. On przygotowuje do odczytu kolejnego elementu sygnalizacji. Z punktu widzenia maszynisty oznacza to prostą rzecz: trzeba wcześniej podnieść uwagę, przewidywać dalszy przebieg jazdy i liczyć się z reakcją na sygnał ostrzegawczy lub semaforowy.
W praktyce najwięcej sensu ma tam, gdzie widoczność jest gorsza niż w idealnych warunkach: na łukach, przy zabudowie technicznej, w układach stacyjnych z wieloma torami albo w miejscach, gdzie ukształtowanie terenu nie pozwala zobaczyć sygnału z odpowiedniego dystansu. Dzięki temu kolejarz dostaje wcześniejszą zapowiedź, a system sygnalizacji zachowuje czytelność nawet w trudniejszym otoczeniu.
Jak wygląda i jak jest rozmieszczony przy torze

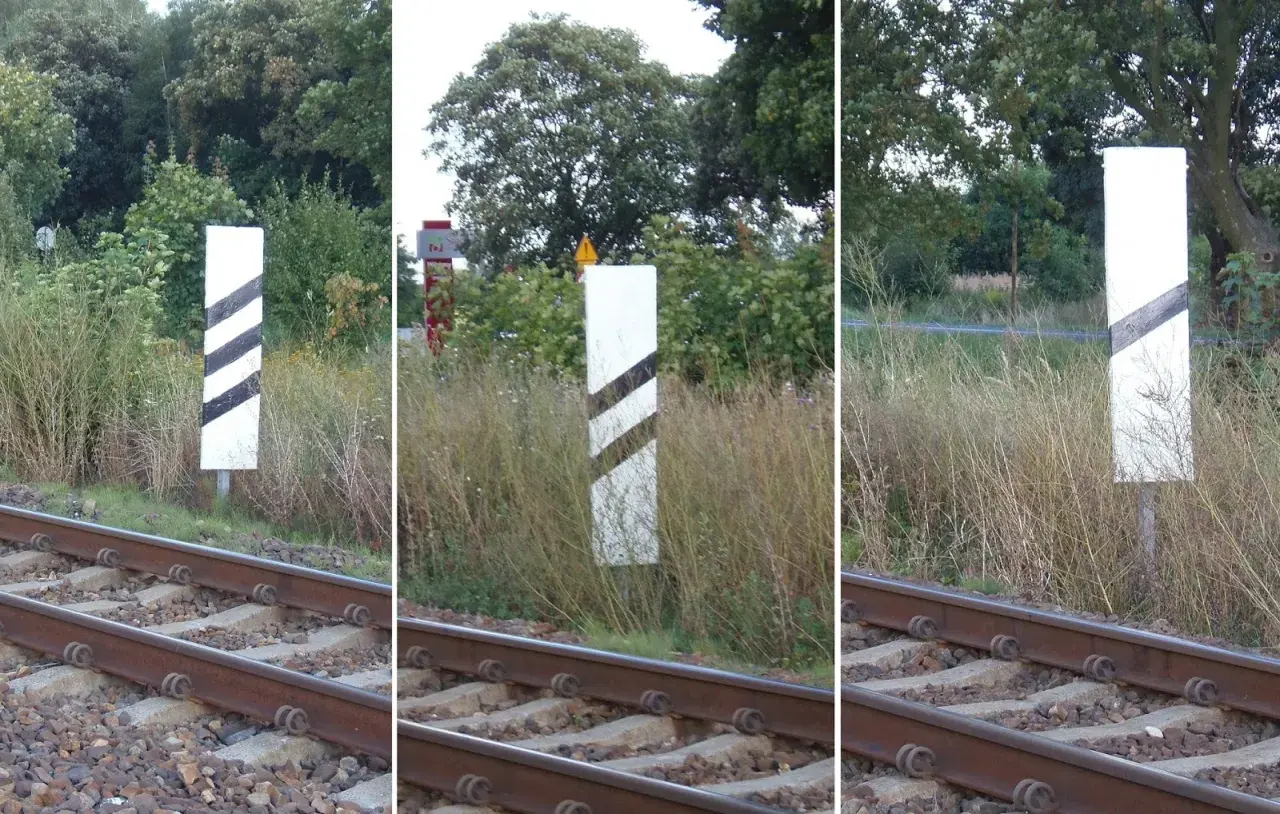

W11a to biała tablica z czarnymi ukośnymi pasami. W wersji standardowej przed tarczą ostrzegawczą semafora układa się trzy takie tablice, a przed semaforem, którego obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości, cztery tablice. Pasy „prowadzą” wzrok w stronę kolejnego sygnału, więc całość działa bardzo intuicyjnie także przy szybkim przejeździe.
| Element | Jak jest ustawiany | Co z tego wynika |
|---|---|---|
| Tablica przed tarczą ostrzegawczą | Trzy kolejne tablice w jednakowych odstępach | Uprzedza o zbliżaniu się do tarczy ostrzegawczej |
| Tablica przed semaforem o ograniczonej widoczności | Cztery kolejne tablice w jednakowych odstępach | Przygotowuje do odczytu semafora, który nie jest widoczny z wymaganej odległości |
| Odstęp między tablicami | Najczęściej 100 m, wyjątkowo do 60 m | Zapewnia powtarzalność i czytelność zapowiedzi |
| Wersja niska | Stosowana tam, gdzie brakuje miejsca w skrajni | Rozwiązanie dla trudniejszych lokalizacji i międzytorzy |
W dokumentacji technicznej PKP PLK dla W11a przewidziano też odmianę niską, używaną wtedy, gdy standardowa tablica mogłaby kolidować ze skrajnią. To ważny detal, bo w terenie nie zawsze da się postawić element w „idealnym” rozmiarze, a bezpieczeństwo i prześwit mają pierwszeństwo przed powtarzalnością wymiaru.
Same tablice ustawia się po tej samej stronie toru, po której znajduje się sygnalizator wymagający uprzedzenia. To brzmi technicznie, ale w praktyce chroni przed chaosem interpretacyjnym: maszynista ma jednoznacznie widzieć, do którego toru i którego sygnału odnosi się wskaźnik.
Gdzie spotkasz go najczęściej i kiedy można go pominąć
Najczęściej W11a pojawia się tam, gdzie sygnał trzeba „zapowiedzieć” z wyprzedzeniem. Widać to zwłaszcza na odcinkach o ograniczonej widoczności, przy bardziej złożonych układach torowych oraz wszędzie tam, gdzie geometria linii nie daje pewności, że semafor będzie czytelny z właściwej odległości. W praktyce decyduje więc nie dekoracja infrastruktury, tylko realna widoczność i bezpieczeństwo prowadzenia ruchu.
Istnieją też sytuacje, w których wskaźnika nie trzeba stosować. W dokumentacji eksploatacyjnej spotyka się odstępstwa, zwłaszcza na części stacji pośrednich i na szlakach, gdzie największa dopuszczalna prędkość nie przekracza 40 km/h. To logiczne: przy mniejszych prędkościach i prostszych układach sygnalizacja może być rozwiązana bez dodatkowej zapowiedzi, o ile warunki ruchowe na to pozwalają.
Warto też pamiętać, że brak wskaźnika nie zawsze oznacza błąd, a jego obecność nie jest przypadkowa. Przy projektowaniu i utrzymaniu liczy się nie tylko sam przepis, ale także widoczność na konkretnym kilometrze, układ torów, sąsiednie obiekty oraz to, czy torowisko nie zmieniło się po modernizacji. To właśnie na takich detalach najczęściej wychodzi jakość całego rozwiązania.
Czym różni się od W11b i dlaczego to nie jest drobna pomyłka
W11a i W11b wyglądają podobnie, ale pełnią inną funkcję. Pierwszy uprzedza o tarczy ostrzegawczej lub semaforze, który może nie być stale widoczny, a drugi dodatkowo informuje o zbliżaniu się do posterunku ruchu, na którym zaczyna się odcinek zelektryfikowany. Z perspektywy eksploatacji to nie jest kosmetyczna różnica, tylko inny komunikat dla prowadzącego pojazd.
| Cecha | W11a | W11b |
|---|---|---|
| Główna funkcja | Uprzedza o tarczy ostrzegawczej lub semaforze | Uprzedza o tarczy ostrzegawczej i o początku odcinka zelektryfikowanego |
| Znaki graficzne | Białe tablice z czarnymi ukośnymi pasami | Białe tablice z czarnymi ukośnymi pasami oraz czerwonym znakiem w kształcie błyskawicy |
| Gdzie jest używany | Przy sygnałach wymagających wcześniejszego ostrzeżenia | Przed tarczą ostrzegawczą na szlaku niezelektryfikowanym prowadzącym do odcinka z siecią trakcyjną |
| Najważniejszy skutek dla maszynisty | Przygotowanie do odczytu kolejnego sygnału | Przygotowanie do odczytu sygnału i dodatkowa uwaga związana z siecią pod napięciem |
Ja traktuję to rozróżnienie jako jedną z podstaw czytania sygnalizacji przytorowej. Jeśli ktoś myli oba wskaźniki, może źle zinterpretować kontekst jazdy, a w ruchu kolejowym takie pomyłki szybko przestają być drobiazgiem. Tu naprawdę liczy się to, czy komunikat jest jednoznaczny.
Najczęstsze błędy przy odczycie i utrzymaniu
Najbardziej typowy błąd to uznanie W11a za zwykły znak orientacyjny. On nie jest „informacją poboczną”, tylko częścią systemu ostrzegania przed kolejnym sygnałem. Drugi błąd to mylenie go z ograniczeniem prędkości. Jeśli ktoś czyta tablicę jak wskaźnik prędkości, to już na starcie ustawia sobie złą logikę jazdy.
W utrzymaniu najczęściej psują się rzeczy pozornie banalne: nieprawidłowa strona ustawienia, nieregularne odstępy między tablicami, nieczytelność znaków po latach eksploatacji albo zły dobór wersji wysokiej i niskiej. Z mojego punktu widzenia właśnie takie drobiazgi są najbardziej kosztowne, bo nie widać ich od razu, a później komplikują odczyt sygnału w ruchu.
Warto też uważać na zmiany w terenie po modernizacjach. Nowy ekran akustyczny, inny układ urządzeń przytorowych, dobudowane ogrodzenie albo przebudowany peron potrafią zmienić warunki widoczności szybciej, niż wynikałoby to z dokumentacji papierowej. Dlatego poprawne utrzymanie wskaźników to nie tylko kontrola tablicy, ale też okresowa ocena tego, czy nadal spełnia swoją funkcję w realnym otoczeniu.
Dlaczego ten wskaźnik nadal ma znaczenie w nowoczesnej sygnalizacji
Choć kolej coraz mocniej opiera się na cyfrowych systemach sterowania i rozwiązaniach wspierających prowadzenie ruchu, przytorowa sygnalizacja wciąż pozostaje potrzebna. W11a działa właśnie dlatego, że jest prosty, czytelny i nie wymaga długiego zastanawiania się nad znaczeniem. W ruchu kolejowym to ogromna zaleta: komunikat musi być zrozumiały w ułamku sekundy.
Jeśli mam wskazać jedną praktyczną myśl, to tę: ten wskaźnik nie istnieje sam dla siebie. Jest po to, by przygotować maszynistę na kolejny element sygnalizacji, uporządkować reakcję na ograniczoną widoczność i zmniejszyć ryzyko błędu w miejscach, gdzie tor, teren albo układ stacyjny utrudniają odbiór sygnału. Właśnie dlatego pozostaje ważny także dziś, mimo rozwoju bardziej zaawansowanych systemów.
Jeżeli analizujesz infrastrukturę przytorową, patrz na W11a razem z odległościami, stroną montażu, widocznością i sąsiednim sygnałem. To dopiero taki komplet pokazuje, czy wskaźnik działa tak, jak powinien.
