W zamknięciu suwakowym zwrotnicy nie chodzi o sam ruch iglicy, ale o to, czy położenie końcowe zostaje rzeczywiście zablokowane i skontrolowane. To właśnie w tym miejscu pojawia się droga oporowa klamry suwaka, czyli odcinek pracy, który mówi więcej o bezpieczeństwie niż sam „lekki ruch” dźwigni. W praktyce opisuję ten temat od strony budowy, działania, wartości kontrolnych i typowych błędów, bo dopiero zestaw tych informacji pozwala ocenić, czy rozjazd pracuje prawidłowo.
Najważniejsze rzeczy, które trzeba wiedzieć o zamknięciu suwakowym
- To nie jest abstrakcyjny parametr, tylko realny odcinek pracy klamry, który potwierdza pełne domknięcie iglicy.
- Wartość tej drogi zależy od typu rozjazdu, skoku iglicy i geometrii zamknięcia, więc nie ma jednej uniwersalnej liczby.
- W praktyce liczą się też progi kontrolne, takie jak luz 0,5 mm, odchylenie do 3 mm i próba z płytką 4 mm.
- Jeśli wynik jest niesymetryczny po obu stronach suwaka, zwykle problem leży w regulacji pręta, prowadnic albo zużyciu elementów.
- Minimalna droga oporowa bywa akceptowalna tylko awaryjnie, a nie jako stan docelowy eksploatacji.
Jak rozumieć drogę oporową klamry
Najprościej mówiąc, chodzi o ten fragment ruchu suwaka, w którym głowica klamry przestaje tylko „wchodzić” w wycięcie, a zaczyna już opierać się o prowadnicę i dociskać iglicę do opornicy. Ja traktuję to jako końcowy test geometrii całego zamknięcia, bo właśnie wtedy widać, czy elementy współpracują płynnie, czy tylko pozornie się domykają.

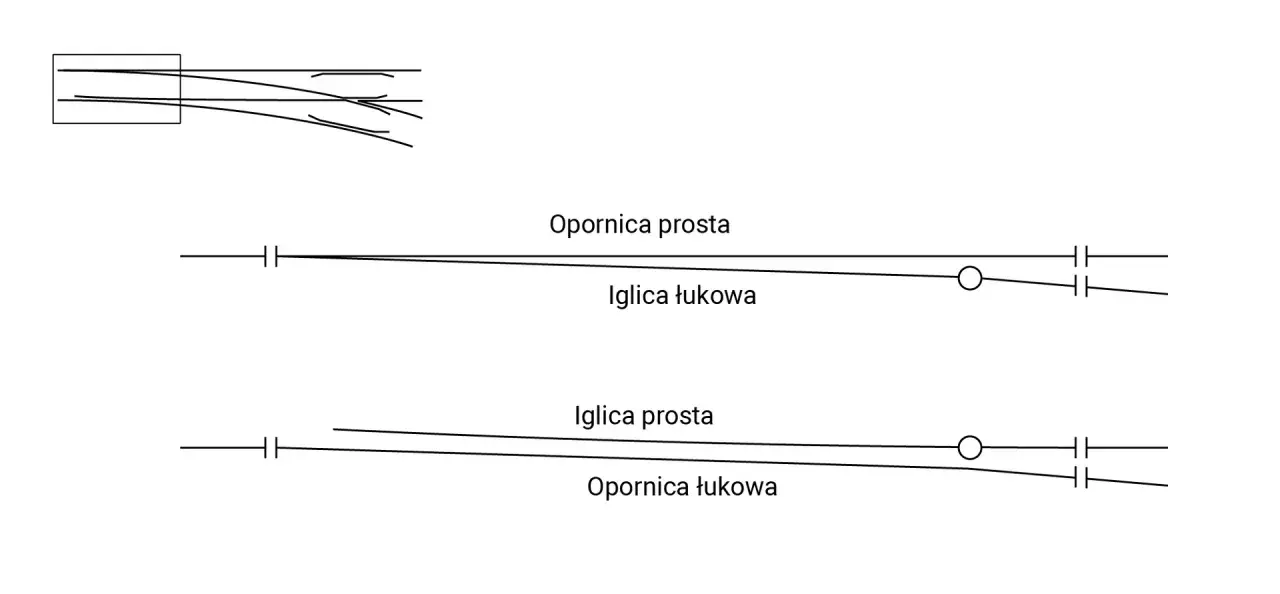

W zamknięciu suwakowym pracują trzy podstawowe części: prowadnica przytwierdzona do opornicy, klamra osadzona na iglicy oraz suwak iglicowy, który łączy oba zespoły i przenosi ruch napędu. Kiedy suwak przesuwa się w końcowej fazie nastawiania, głowica klamry zostaje wypchnięta z wycięcia i osadza się na przyległym obrzeżu prowadnicy. To właśnie od tego momentu zaczyna się droga oporowa klamry, czyli odcinek, który potwierdza, że iglica została dosunięta do opornicy z właściwym dociskiem.
Ważne jest też rozróżnienie między samym przesunięciem suwaka a drogą oporową. Przesunięcie obejmuje również wyjście głowicy z wycięcia suwaka, a sama droga oporowa jest tylko częścią tego ruchu. To drobne rozróżnienie, ale w utrzymaniu rozjazdów ma duże znaczenie, bo pozwala uniknąć błędnej interpretacji pomiaru. Dopiero gdy to rozbierzemy na fazy, sens liczb kontrolnych staje się naprawdę czytelny.
Jak pracuje zamknięcie suwakowe w ostatniej fazie nastawiania
W praktyce cały cykl wygląda dość logicznie: najpierw iglica odsunięta dochodzi do swojej opornicy, potem do ruchu włącza się iglica dosunięta, a na końcu suwak zamyka układ i blokuje położenie końcowe. W rozjazdach typów 49E1 i 60E1 skok suwaka iglicowego wynosi 220 mm, ale to nie oznacza, że cały ten ruch jest „oporowy”. Tylko końcowy fragment odpowiada za faktyczne dociśnięcie i kontrolę zamknięcia.
Żeby łatwiej zobaczyć ten proces, rozbijam go na kilka etapów:
- Głowica klamry wchodzi w skośne wycięcie suwaka i zaczyna poruszać się razem z nim.
- W końcowej fazie suwak wypiera głowicę z wycięcia i kieruje ją na prowadnicę.
- Po osadzeniu na prowadnicy zaczyna się właściwy odcinek oporowy, który dociska iglicę.
- Po zamknięciu głowica nie może pracować z nadmiernym luzem ani „uciekać” za prowadnicę.
W dobrze ustawionym układzie głowica klamry ma precyzyjnie obrobione krawędzie, a luz między suwakiem a głowicą nie powinien przekraczać 0,5 mm. To niewielka wartość, ale właśnie ona daje kompromis między swobodnym prowadzeniem a pewnym ryglowaniem. Na końcu nie liczy się więc sama siła napędu, tylko to, czy geometria pozwala na lekkie, powtarzalne domknięcie bez szarpania i klinowania. Właśnie dlatego następny krok to już nie opis ruchu, lecz konkretne liczby.
Jakie wartości trzeba kontrolować przy tym elemencie
Najczęstszy błąd polega na patrzeniu na jeden wymiar w oderwaniu od reszty. Ja zawsze sprawdzam komplet: luz, symetrię, zachowanie przy próbie z płytką oraz minimalną drogę oporową. Dopiero zestaw tych parametrów mówi, czy zamknięcie jest naprawdę poprawne, czy tylko „na oko” wygląda dobrze.
| Parametr | Wartość orientacyjna | Co to oznacza w praktyce |
|---|---|---|
| Luz między suwakiem a głowicą | nie więcej niż 0,5 mm | Głowica ma pracować swobodnie, ale bez nadmiernego luzu, który osłabia zamknięcie. |
| Odsunięcie głowicy od prowadnicy przy badaniu | nie więcej niż 3 mm | Większy luz zwykle wymaga korekty tulejki mimośrodowej albo podkładki pod osadę prowadnicy. |
| Próba z płytką stalową | 4 mm na wysokości prowadnicy | Po takim włożeniu głowica nie powinna „zajść za prowadnicę”; jeśli zajdzie, zamknięcie jest nieprawidłowe. |
| Minimalna droga oporowa przy skoku iglicy 150 mm | około 56-58 mm | To sygnał pełnego zamknięcia iglicy dosuniętej do opornicy; w różnych instrukcjach sieciowych spotyka się nieco inne wartości dla tej samej klasy układu. |
| Minimalna droga oporowa przy skoku iglicy 160 mm | około 46 mm | Wartość typowa dla nowszych rozjazdów, przy której zamknięcie powinno już zapewniać pełne domknięcie. |
| Oparcie głowicy przy awarii | co najmniej 5 mm | To warunek dla sytuacji awaryjnych, nie stan docelowy eksploatacji. |
Najbardziej praktyczna uwaga jest taka: nie ma jednej liczby dla całej sieci i wszystkich odmian rozjazdu. Wartości zależą od skosu, promienia łuku, typu konstrukcji i instrukcji utrzymania obowiązującej dla konkretnego układu. Minimalna droga oporowa bywa dopuszczalna jedynie awaryjnie, na przykład przy zerwaniu pędni, więc nie należy jej traktować jako docelowego nastawu. To prowadzi wprost do pytania, jak taki element sprawdza się na torze bez zgadywania.
Jak sprawdzić poprawność zamknięcia w terenie
Przy badaniu rozjazdu nie szukałbym „wrażenia”, tylko powtarzalnych objawów. W praktyce zaczynam od sprawdzenia, czy droga oporowa jest jednakowa po obu stronach suwaka, a potem patrzę na przyleganie głowicy, luz i reakcję zamknięcia na sztuczne zaburzenie położenia iglicy. Jeśli te trzy rzeczy się zgadzają, układ zwykle jest ustawiony poprawnie.
- Sprawdź, czy po obu stronach suwaka uzyskujesz zbliżoną drogę oporową klamry.
- Zmierz odstęp iglicy od opornicy w obu położeniach końcowych i porównaj wyniki.
- Oceń przyleganie głowicy klamry do prowadnicy, najlepiej prostym drążkiem kontrolnym.
- W zwrotnicach nastawianych z odległości wykonaj próbę z płytką stalową 4 mm na wysokości prowadnicy.
- Jeśli iglica nie dochodzi do opornicy na 4 mm lub więcej, zamknięcie nie powinno dać się zamknąć.
- Gdy różnica odstępu iglicy od opornicy mieści się w granicach do 10 mm, korektę długości pręta nastawczego wykonuje się w połowie tej różnicy.
Ja zwracam szczególną uwagę na symetrię. Jeśli po jednej stronie wynik jest dobry, a po drugiej wyraźnie słabszy, problem zwykle nie leży w samym napędzie, tylko w geometrii prowadnic, długości pręta albo ustawieniu elementów mocujących. Wtedy dalsze „dokręcanie” bez analizy nie pomaga, a czasem tylko pogarsza sytuację. Z takiej diagnozy już krótka droga do najczęstszych usterek.
Najczęstsze błędy przy regulacji i co zwykle za nimi stoi
W eksploatacji najbardziej mylące są sytuacje, w których rozjazd jeszcze działa, ale nie pracuje już czysto. To właśnie wtedy łatwo przeoczyć pierwsze sygnały zużycia. Z mojego punktu widzenia warto patrzeć nie tylko na to, czy zwrotnica się przełożyła, ale czy zrobiła to bez zbędnego oporu, bez nadmiernego luzu i bez asymetrii po obu stronach.
| Objaw | Najbardziej prawdopodobna przyczyna | Co to oznacza |
|---|---|---|
| Droga oporowa jest inna po lewej i prawej stronie | Źle ustawiony pręt nastawczy albo niesymetryczne położenie prowadnic | Układ nie daje pewnego potwierdzenia położenia końcowego. |
| Głowica przechodzi za prowadnicę przy próbie z płytką 4 mm | Zużyte lub źle dopasowane części zamknięcia | Zamknięcie suwakowe jest nieprawidłowe i wymaga naprawy lub wymiany elementów. |
| Ruch jest ciężki i nierówny | Prowadnice są przekrzywione, nieprostopadłe do osi toru albo elementy są zużyte | Rosną opory, a to zwiększa ryzyko niepełnego domknięcia. |
| Luz głowicy względem prowadnicy przekracza 3 mm | Zużycie głowicy, błędne ustawienie tulejki mimośrodowej lub podkładek | Trzeba wrócić do regulacji, a czasem do wymiany części. |
| Napęd „dobija” zamiast pracować płynnie | Nieprawidłowa geometria układu, a nie brak siły napędu | To sygnał, że problem jest mechaniczny, nie tylko eksploatacyjny. |
Najgorszy błąd, jaki widzę w utrzymaniu, to uznanie ciężkiej pracy za coś normalnego. W zamknięciu suwakowym nie powinno się niczego „dopasowywać siłą”. Jeśli układ stawia opór, trzeba znaleźć przyczynę, a nie maskować ją dociążeniem napędu albo doraźnym przestawieniem jednego elementu. Dopiero po usunięciu źródła problemu parametr wraca do normy, a nie odwrotnie.
Co ten parametr mówi o stanie rozjazdu na co dzień
Dla mnie droga oporowa to nie tylko pojedynczy wymiar, ale szybki wskaźnik kondycji całego zamknięcia. Jeśli jest symetryczna, mieści się w granicach dla danego typu rozjazdu i nie towarzyszy jej nadmierny luz, zwykle oznacza to, że układ pracuje tak, jak powinien. Gdy zaczyna się rozjeżdżać między stronami albo wymaga coraz większej korekty, to sygnał, że geometria albo zużycie zaczynają wpływać na bezpieczeństwo i trzeba reagować wcześniej, niż pojawi się awaria.
W praktyce najważniejsze są trzy rzeczy: zgodność z dokumentacją dla konkretnego rozjazdu, jednakowy wynik po obu stronach suwaka i brak niepokojących oporów w pracy klamry. Jeśli te warunki są spełnione, zamknięcie suwakowe daje czytelny, pewny sygnał, że iglica jest naprawdę dosunięta do opornicy. To właśnie taki stan jest celem utrzymania, a nie sam fakt, że mechanizm „da się przestawić”.
Jeżeli chcę ocenić rozjazd uczciwie, zawsze patrzę szerzej niż na jeden odczyt: sprawdzam luz, przyleganie, próbę 4 mm i symetrię pracy. Dopiero wtedy widać, czy element jest zdrowy, czy tylko jeszcze działa.
