Mocowanie szyn kolejowych - klucz do trwałości toru?

Mocowanie szyn kolejowych decyduje o tym, czy tor zachowuje geometrię, tłumi drgania i bezpiecznie przenosi obciążenia od przejeżdżających składów. W praktyce to nie jest drobny detal montażowy, tylko układ, który wpływa na trwałość podkładów, komfort jazdy, hałas i koszty utrzymania. W tym tekście pokazuję, z czego taki system się składa, czym różnią się rozwiązania podsypkowe i bezpodsypkowe oraz na co zwracać uwagę przy doborze i kontroli jakości.

Czym jest przytwierdzenie szyny i dlaczego ma tak duże znaczenie

W kolejnictwie częściej mówi się o przytwierdzeniu niż o samym „mocowaniu”, bo nie chodzi wyłącznie o mechaniczne trzymanie szyny. Ten układ ma utrzymać rozstaw toru, zapewnić właściwe pochylenie szyny, przenieść siły pionowe i poprzeczne oraz ograniczyć niepożądane ruchy podczas przejazdu pociągu. Jeśli któryś z tych elementów zaczyna działać gorzej, tor nie psuje się od razu, ale zaczyna pracować mniej stabilnie.

Patrzę na to jak na mały układ sprężysto-tłumiący. Zbyt słaby docisk powoduje mikroruchy, wybicia i szybsze rozluźnianie geometrii, a zbyt sztywny układ przenosi więcej drgań na podkład i podtorze. Dobrze dobrane przytwierdzenie pomaga też ograniczyć hałas oraz zachować izolację elektryczną tam, gdzie jest ona potrzebna do pracy urządzeń sterowania ruchem.

To właśnie dlatego w nowoczesnej infrastrukturze torowej nie ocenia się samej szyny w oderwaniu od reszty nawierzchni. Następny krok to spojrzenie na to, z jakich elementów składa się cały węzeł przytwierdzenia.

Z czego składa się współczesny system przytwierdzenia

W praktyce nie ma jednego elementu, który „robi wszystko”. Każda część ma własną rolę, a dopiero razem tworzą układ, który trzyma szynę w odpowiedniej pozycji i przenosi obciążenia w przewidywalny sposób.

• Łapka sprężysta dociska stopę szyny do podkładu i utrzymuje siłę docisku w czasie.
• Kotwa, śruba albo wkręt przenosi siły do podkładu i utrzymuje geometrię zamocowania.
• Wkładka podszynowa tłumi uderzenia i ogranicza zużycie kontaktowe między szyną a elementem nośnym.

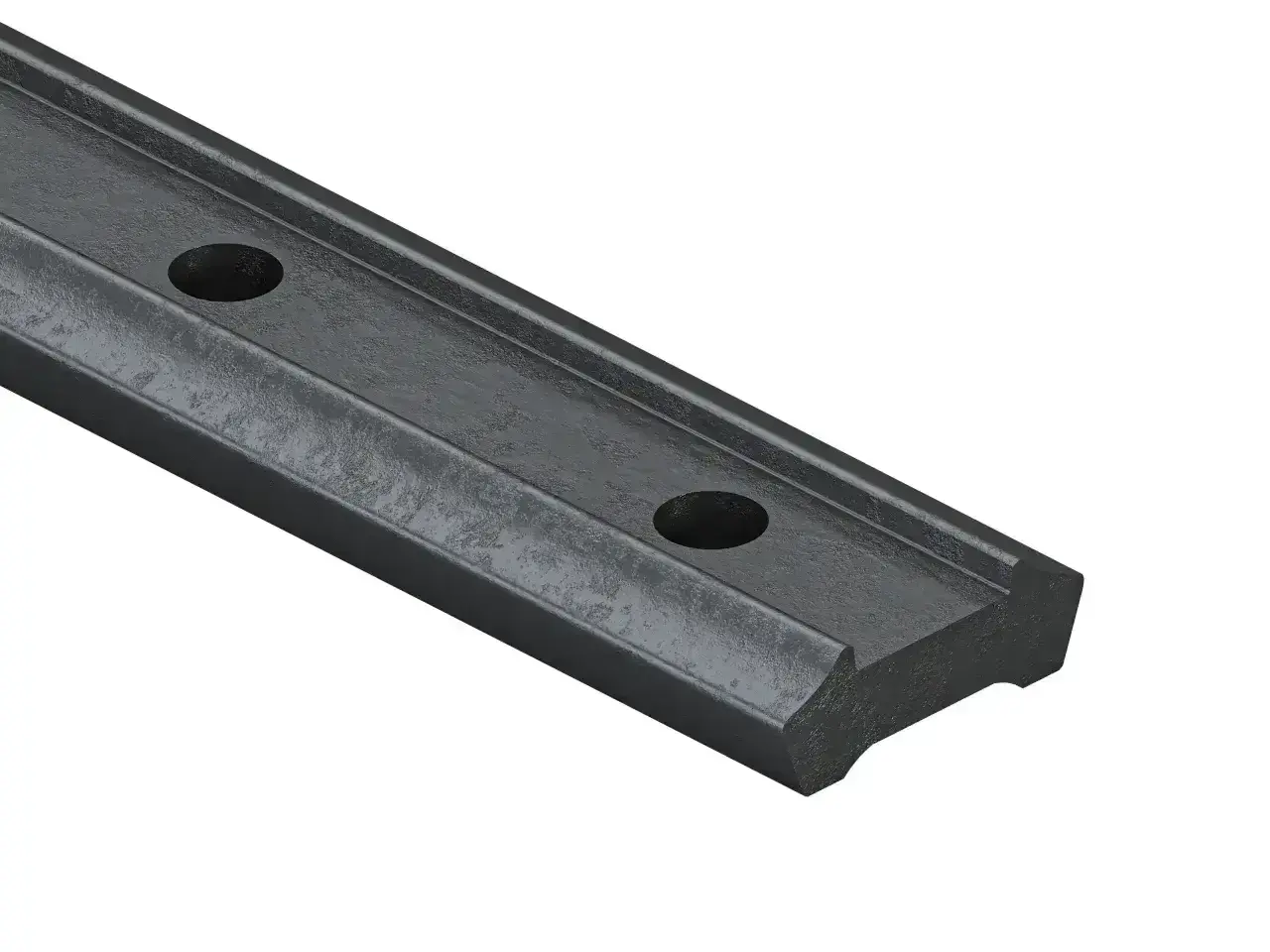

• Przekładka lub płyta żebrowa ustawia szynę we właściwej pozycji i pomaga rozłożyć nacisk.
• Elementy izolacyjne zabezpieczają przed przepływem prądów błądzących i wspierają pracę urządzeń torowych.
• Elementy dodatkowe pojawiają się tam, gdzie tor musi pracować w nietypowych warunkach, na przykład na obiektach inżynieryjnych.

W praktyce o jakości decyduje nie tylko materiał pojedynczej części, ale też jej współpraca z pozostałymi elementami. Zużyta wkładka albo źle dobrana łapka potrafi zmienić parametry całego węzła przytwierdzenia. To prowadzi do prostego pytania: jakie rozwiązania stosuje się dziś na różnych typach nawierzchni?

Jakie rozwiązania stosuje się na torach podsypkowych i bezpodsypkowych

Koleje Śląskie przypominają, że na podkładach strunobetonowych od lat dominują przytwierdzenia sprężyste, bo lepiej znoszą obciążenia dynamiczne niż starsze układy śrubowe. To dobry punkt wyjścia do porównania, bo różnice między systemami nie dotyczą wyłącznie konstrukcji, ale też sposobu pracy całego toru.

Różnica między tymi rozwiązaniami jest istotna, bo inne są oczekiwania wobec sztywności, tłumienia i obsługi utrzymaniowej. W starszych układach ważna była prostota montażu, dziś częściej liczy się stabilność pod ruchem ciężkim i wysoka odporność na zmęczenie materiału. To z kolei prowadzi do pytania, według jakich kryteriów dobiera się system na konkretnej linii.

Co decyduje o wyborze systemu na konkretnej linii

Wybór nie powinien wynikać z przyzwyczajenia ani z tego, co akurat jest „pod ręką”. Patrzę na niego przez kilka praktycznych filtrów, bo dopiero ich suma pokazuje, czy dany system naprawdę pasuje do odcinka toru.

Obciążenia i prędkość

Im wyższe obciążenia osiowe i większa prędkość, tym ważniejsze są stabilność docisku, odporność na zmęczenie i kontrola sztywności pionowej. W ruchu ciężkim problemem nie jest samo utrzymanie szyny, ale to, jak cały węzeł zachowuje się po tysiącach cykli obciążenia.

Rodzaj nawierzchni

Na torach podsypkowych przytwierdzenie musi współpracować z podsypką, która sama w sobie pracuje i osiada. W nawierzchniach bezpodsypkowych, jak zwraca uwagę UTK, układ trzeba analizować oddzielnie, bo tor funkcjonuje w innych warunkach i inaczej przenosi siły na podłoże.

Hałas, drgania i otoczenie

Jeśli tor biegnie blisko zabudowy, węzłów miejskich albo obiektów wrażliwych, rośnie znaczenie wkładek tłumiących i odpowiedniej sztywności całego układu. To nie jest kosmetyka. Dobrze dobrane przytwierdzenie potrafi wyraźnie zmniejszyć emisję drgań i ograniczyć uciążliwość eksploatacji.

Przeczytaj również: Toromierz kolejowy - Co naprawdę mierzy i jak wybrać?

Utrzymanie i kompatybilność

System musi dać się utrzymywać w realnych warunkach, a nie tylko dobrze wyglądać w dokumentacji. Liczy się dostępność części, szybkość wymiany, zgodność z profilem szyny oraz z typem podkładu. W europejskiej praktyce ocenia się takie układy przez pryzmat siły docisku, oporu podłużnego, sztywności i odporności zmęczeniowej, bo to właśnie one pokazują, czy rozwiązanie ma sens w eksploatacji.

Gdy te warunki są już dobrane, najważniejsze staje się pytanie, jak taki system zamontować i sprawdzić, żeby nie stracił parametrów po pierwszych miesiącach pracy.

Jak przebiega montaż i odbiór jakościowy

W modernizacji toru samo przyłożenie elementów nie wystarcza. Gdy odbieram taki montaż, zwracam uwagę na powtarzalność, bo kilka źle osadzonych punktów potrafi rozstroić zachowanie całego odcinka.

1. Sprawdza się stan podkładu, płyty torowej lub punktu kotwienia oraz usuwa zabrudzenia z miejsc styku.
2. Układa się wkładki podszynowe i elementy izolacyjne zgodnie z konstrukcją danego systemu.
3. Ustawia się szynę z zachowaniem wymaganego pochylenia i rozstawu toru.
4. Osadza się łapki lub dokręca śruby do właściwego momentu, tak aby uzyskać docisk bez uszkodzenia elementów elastycznych.
5. Kontroluje się geometrię, położenie szyny, ciągłość izolacji oraz stan wszystkich części współpracujących.
6. Po uruchomieniu odcinka sprawdza się, czy nie pojawia się lokalne luzowanie albo nadmierne osiadanie.

Najczęściej pomijany błąd to traktowanie montażu jako pojedynczego dokręcenia śrub. W praktyce ważna jest cała sekwencja: dobór elementów, ich wzajemna zgodność i jakość osadzenia. Dopiero wtedy przytwierdzenie zaczyna pracować tak, jak zakładano w projekcie. To prowadzi do kolejnego, bardzo praktycznego tematu: co w realnej eksploatacji psuje się najczęściej.

Najczęstsze błędy, które szybko ujawniają się w eksploatacji

W torze problem rzadko zaczyna się spektakularnym uszkodzeniem. Częściej jest to cichy spadek jakości: najpierw rośnie hałas, potem pojawiają się mikroruchy, a dopiero później widać wyraźne ślady zużycia. Taki scenariusz zwykle ma kilka powtarzalnych przyczyn.

• Za mały docisk powoduje ruch szyny, wybicia podsypki i szybsze rozluźnianie geometrii toru.
• Za duży docisk zwiększa sztywność, może uszkadzać wkładki i podnosić poziom drgań.
• Zużyte elementy elastyczne tracą parametry nawet wtedy, gdy reszta układu wygląda poprawnie.
• Niedopasowanie do typu podkładu prowadzi do koncentracji naprężeń i przyspieszonego zużycia.
• Mieszanie komponentów z różnych systemów często kończy się gorszym dociskiem i słabszą trwałością.
• Brak kontroli izolacji potrafi zakłócić pracę urządzeń torowych równie mocno jak problem mechaniczny.

Właśnie dlatego przytwierdzenie trzeba oceniać jako układ, a nie zestaw przypadkowych części. Jeśli jeden element przestaje pracować poprawnie, reszta bardzo szybko zaczyna nadrabiać jego braki. Z tego punktu widzenia modernizacja toru wymaga jeszcze jednego kroku: rozsądnego spojrzenia na to, co naprawdę daje trwały efekt, a co tylko wygląda na ulepszenie.

Na co zwracam uwagę przy modernizacji toru, żeby przytwierdzenie nie było najsłabszym ogniwem

Przy modernizacji najłatwiej wpaść w pułapkę myślenia, że wystarczy wymienić pojedynczy element na „mocniejszy”. To zwykle za mało. Dobrze działający system zaczyna się od zgodności z całym odcinkiem toru: podkładem, podsypką albo płytą, profilem szyny i zakładanym poziomem utrzymania.

• Nie dobieram systemu wyłącznie do katalogu, tylko do warunków pracy odcinka.
• Zakładam wymianę kompletów współpracujących elementów, a nie samych łapek albo samych śrub.
• Sprawdzam, czy tor ma pracować przede wszystkim cicho, czy przede wszystkim bardzo sztywno, bo te cele nie zawsze da się pogodzić w pełni.
• Uwzględniam dostępność części i tempo utrzymania, bo nawet dobry system przegrywa, jeśli jest źle serwisowany.
• Pamiętam o tym, że trwałość przytwierdzenia zależy też od jakości montażu i kontroli po uruchomieniu.

Dobrze dobrane przytwierdzenie jest mało spektakularne właśnie dlatego, że działa spokojnie i bez ciągłych korekt. Jeśli chcesz ocenić odcinek toru praktycznie, zacznij nie od samej szyny, tylko od pytania, czy cały jej węzeł przytwierdzenia wytrzyma długą, powtarzalną pracę pod ruchem kolejowym.
