Toromierz kolejowy nie służy wyłącznie do sprawdzania rozstawu szyn. To przyrząd, który pozwala szybko ocenić geometrię toru, przechyłkę i wybrane cechy rozjazdów, czyli wszystko to, co bezpośrednio wpływa na bezpieczeństwo i komfort jazdy. Ja traktuję go przede wszystkim jako narzędzie do szybkiej decyzji: czy odcinek wymaga reakcji od razu, czy wystarczy dalsza obserwacja i zapis trendu.
Najważniejsze fakty o pomiarze geometrii toru
- Rozstaw toru w polskiej sieci normalnotorowej odnosi się do 1435 mm, ale w praktyce liczą się odchyłki od tego wymiaru.
- Przechyłka pokazuje różnicę wysokości między tokami szynowymi i pomaga ocenić zachowanie pojazdu w łuku.
- Proste modele ręczne sprawdzają się przy kontroli punktowej, a wersje cyfrowe i samorejestrujące lepiej nadają się do analizy większej liczby pomiarów.
- W rozjazdach ważne jest dopasowanie przyrządu do bardziej złożonej geometrii, a nie tylko sam odczyt liczby.
- Najlepszy efekt daje połączenie pomiaru terenowego, zapisu danych i porównywania kolejnych wyników.

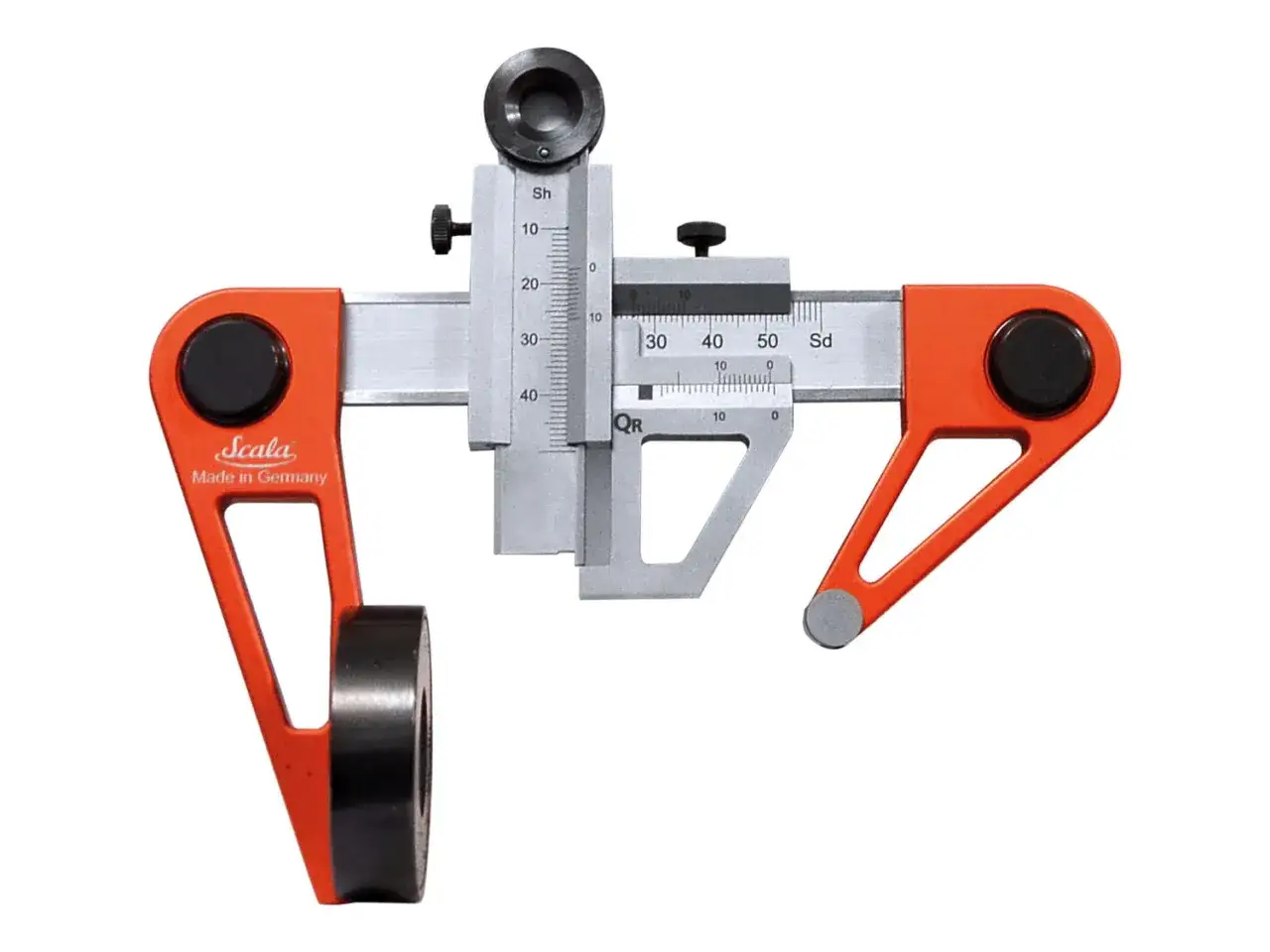

Czym jest ten przyrząd i co naprawdę mierzy
Najprościej mówiąc, to przyrząd do kontroli geometrii toru. W praktyce nie ogranicza się on do jednego wymiaru, bo poprawny tor to nie tylko właściwy rozstaw, ale też odpowiednie położenie obu szyn względem siebie, ich wzajemna wysokość i zachowanie całego układu w łuku lub rozjeździe. Bez tego nawet dobrze wyglądający odcinek może generować niepotrzebne obciążenia dynamiczne i przyspieszać zużycie nawierzchni.
W codziennej pracy najczęściej sprawdza się kilka parametrów naraz. Dla czytelnika spoza branży najważniejsze są trzy: rozstaw toru, czyli odległość między powierzchniami pomiarowymi szyn; przechyłka, czyli różnica wysokości między szyną zewnętrzną i wewnętrzną; oraz lokalne odchyłki, które pokazują, czy tor nie „ucieka” z założonej geometrii. W lepszych wersjach przyrządu dochodzą też funkcje przydatne przy rozjazdach, zapisie wyników i kontroli usterek widocznych w terenie.
Z mojego punktu widzenia to ważne, bo sam pomiar bez interpretacji niewiele daje. Dopiero zestawienie wyniku z poprzednimi odczytami pozwala odróżnić drobną nierówność od problemu, który zaczyna pracować pod ruchem. To naturalnie prowadzi do pytania, jak taki pomiar wykonuje się w praktyce.
Jak wygląda pomiar w praktyce
Na torze liczy się prostota i powtarzalność. Przyrząd przykłada się do główek szyn, ustawia zgodnie z konstrukcją modelu i odczytuje wartości bez zbędnych ruchów, bo każdy dodatkowy błąd obsługi przekłada się na gorszy wynik. W terenie najlepiej działa zasada, że urządzenie ma pomóc w decyzji, a nie wymagać długiej walki z samym pomiarem.
Typowa procedura wygląda tak:
- Sprawdza się stan urządzenia i jego poprawne wyzerowanie lub kalibrację.
- Ustawia się toromierz na torze albo w rozjeździe, dbając o stabilny kontakt z szynami.
- Odczytuje się rozstaw, przechyłkę i ewentualne dodatkowe parametry wskazywane przez model.
- Zapisuje się wynik, a przy wartości granicznej wykonuje się powtórny odczyt w tym samym miejscu.
- Porównuje się wynik z wcześniejszymi pomiarami, bo pojedyncza liczba bez kontekstu bywa myląca.
Najczęstsze źródła błędu są zaskakująco banalne: zabrudzone główki szyn, źle dociśnięty przyrząd, pośpiech przy odczycie albo użycie modelu niedopasowanego do danego typu toru. W przypadku urządzeń cyfrowych przewaga nie polega wyłącznie na ekranie, lecz na tym, że odczyt można od razu zapisać, porównać i wyeksportować do raportu. To właśnie dlatego dobrze jest rozróżniać typy toromierzy, zamiast wrzucać wszystkie do jednego worka.
Rodzaje toromierzy i kiedy który ma sens
W praktyce spotyka się kilka klas urządzeń i każda z nich rozwiązuje trochę inny problem. Dobrze dobrany model oszczędza czas, a źle dobrany bywa tylko drogim dodatkiem do skrzynki narzędziowej. Zestawiam to poniżej możliwie prosto, bo w utrzymaniu toru bardziej liczy się użyteczność niż katalogowa elegancja.
| Rodzaj | Co daje | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Mechaniczny, analogowy | Punktowy odczyt rozstawu i przechyłki | Prosty, odporny, szybki w obsłudze | Brak pamięci i ograniczona analiza danych | Przy bieżących oględzinach i prostych kontrolach terenowych |
| Cyfrowy ręczny | Rozstaw, przechyłka i zapis wyniku | Lepsza czytelność, łatwiejsze raportowanie | Wymaga zasilania i dbałości o elektronikę | Gdy pomiary trzeba archiwizować i porównywać seriami |
| Samorejestrujący | Ciągły pomiar geometrii toru | Duża wydajność, analiza trendów, raporty | Wyższa złożoność i większe wymagania organizacyjne | Przy większych przeglądach i tam, gdzie liczy się pełny obraz stanu toru |
| Do torów i rozjazdów | Pomiar w miejscach o bardziej skomplikowanej geometrii | Lepiej radzi sobie z elementami rozjazdowymi | Nie każdy model działa równie dobrze na wszystkich układach | Gdy utrzymanie obejmuje także zwrotnice, skrzyżowania i odcinki przejściowe |
W urządzeniach samorejestrujących sprawdzam jeszcze zgodność z EN 13848-4 oraz to, czy raport można wygenerować w formie przydatnej do późniejszej analizy. Bez tego zysk z automatyzacji szybko się rozmywa, bo dane istnieją, ale trudno je potem porównać. Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: do pracy bieżącej nie kupuje się „najmocniejszego” przyrządu, tylko taki, który pasuje do sposobu utrzymania toru.
Na co zwracam uwagę przy wyborze urządzenia
Przy wyborze nie skupiam się na jednym parametrze z katalogu, bo to zwykle prowadzi do rozczarowania. Zdecydowanie ważniejsze są dopasowanie do realnego zadania, ergonomia i to, czy wynik da się potem wykorzystać w dokumentacji. W terenie bardziej niż reklama liczy się to, czy przyrząd działa pewnie w rękawicach, w słońcu, w kurzu i przy szybkim tempie pracy.
- Zgodność z rozstawem toru - urządzenie musi pasować do toru, na którym będzie używane, a w praktyce także do układu rozjazdów.
- Zakres mierzonych parametrów - sam rozstaw to za mało, jeśli trzeba też kontrolować przechyłkę albo dodatkowe cechy geometrii.
- Powtarzalność odczytu - ważniejsza od marketingowej „dokładności” jest stabilność wyniku przy kolejnych pomiarach w tym samym miejscu.
- Czytelność w terenie - ekran, skala i obsługa w rękawicach mają znaczenie większe, niż wielu kupujących zakłada na początku.
- Zapisywanie i eksport danych - jeśli wynik ma trafić do protokołu, lepiej mieć od razu uporządkowany format niż później przepisywać liczby ręcznie.
- Serwis i kalibracja - przyrząd pomiarowy bez kontroli stanu technicznego szybko traci wartość użytkową.
Warto też pamiętać, że nie każdy toromierz równie dobrze obsługuje rozjazdy. Tam geometria jest po prostu bardziej wymagająca, więc model przeznaczony wyłącznie do toru prostego może okazać się za mało elastyczny. To z kolei prowadzi do pytania, po co właściwie aż tyle uwagi poświęca się tak pozornie prostemu pomiarowi.
Dlaczego regularny pomiar naprawdę się opłaca
W utrzymaniu toru najdroższe są zwykle nie same odchyłki, tylko ich ignorowanie. Gdy rozstaw, przechyłka albo położenie szyn zaczynają się rozjeżdżać, rośnie zużycie obrzeży kół, pogarsza się komfort jazdy i pojawia się więcej pracy dla ekip utrzymaniowych. Tor nie psuje się nagle w jednej chwili - częściej daje sygnały wcześniej, a toromierz pomaga je wychwycić.
Największy zysk z regularnych pomiarów widzę w trzech obszarach:
- Bezpieczeństwo - wcześniejsze zauważenie odchyłek zmniejsza ryzyko pracy toru poza dopuszczalnym zakresem.
- Planowanie napraw - zamiast reagować po fakcie, można zaplanować pracę brygady i materiałów.
- Kontrola trendu - kilka kolejnych odczytów mówi więcej niż jeden wynik wyrwany z kontekstu.
Ja traktuję to bardzo praktycznie: jeśli urządzenie pomaga szybciej zauważyć zmianę i łatwiej ją udokumentować, to realnie zmniejsza ryzyko kosztownej interwencji. A to już nie jest kwestia samej technologii, tylko jakości całego procesu utrzymania.
Co zostaje po dobrym pomiarze toru
Najbardziej użyteczny przyrząd nie jest tym, który tylko pokazuje liczbę, lecz tym, który pozwala podjąć działanie. Dobrze wykonany pomiar powinien dać jasną odpowiedź: czy odcinek jest stabilny, czy wymaga obserwacji, czy trzeba planować pracę utrzymaniową. W praktyce właśnie ta decyzja ma większą wartość niż sam odczyt.
Jeżeli miałbym zostawić jedną rzecz do zapamiętania, byłaby to ta: w pomiarach toru liczy się połączenie prostoty, powtarzalności i sensownej interpretacji danych. Gdy te trzy elementy są razem, przyrząd przestaje być tylko narzędziem warsztatowym, a staje się częścią realnej kontroli infrastruktury.
Właśnie dlatego w pracy z torami najlepiej sprawdzają się rozwiązania, które mierzą to, co naprawdę istotne, i od razu pozwalają przejść od odczytu do decyzji.
