Szyna w torze nie jest tylko stalowym paskiem pod kołem. To element, który przenosi obciążenia, prowadzi zestaw kołowy i w praktyce decyduje o trwałości całej nawierzchni. W tym tekście porządkuję rodzaje szyn kolejowych według profilu, gatunku stali i zastosowania, bo dopiero taki podział pokazuje, dlaczego jedne odcinki mają 49E1, inne 60E1, a w rozjazdach pojawiają się rozwiązania specjalne.
Najważniejsze różnice w szynach sprowadzają się do profilu, stali i miejsca pracy
- W polskiej sieci podstawę stanowią profile 49E1 (S49) i 60E1 (UIC60), a 60E2 pojawia się tam, gdzie rosną wymagania prędkościowe.
- Gatunek stali ma realny wpływ na zużycie: R260 jest uniwersalny, a R350HT lepiej znosi intensywne obciążenia i ścieranie.
- W rozjazdach i torach miejskich dochodzą szyny specjalne, między innymi rowkowe, prowadzące i ochronne.
- Nie ma jednego „najlepszego” rozwiązania. Dobór zależy od prędkości, nacisku osiowego, geometrii toru i kosztu utrzymania.
- Większa masa profilu zwykle oznacza wyższą trwałość, ale też większy koszt zakupu i robót torowych.
Jak czytam podział szyn w infrastrukturze torowej
Ja zawsze rozdzielam ten temat na trzy warstwy: profil, gatunek stali i funkcję w torze. Profil mówi mi, jak wygląda przekrój szyny i jak rozkłada się nacisk od koła. Gatunek stali podpowiada, jak szyna będzie znosiła ścieranie i zmęczenie materiału. Funkcja pokazuje, czy mówimy o torze głównym, rozjeździe, czy o odcinku miejskim z ruchem ulicznym.
Bez tego łatwo pomylić element nośny z elementem specjalnym i wyciągnąć błędny wniosek z samej nazwy. Najprościej mówiąc, na co dzień interesuje mnie nie tylko to, jak szyna się nazywa, ale też gdzie pracuje i z jakim ruchem ma się mierzyć. Najłatwiej zobaczyć to na konkretnych profilach używanych w Polsce.
Najczęściej spotykane profile na polskiej sieci
W polskiej sieci podstawę stanowią przede wszystkim 49E1, czyli S49, oraz 60E1, czyli UIC60. To dwa profile, które dominują w torze głównym, przy czym 60E1 jest cięższy i zwykle lepiej znosi intensywny ruch. 60E2 pojawia się tam, gdzie projektant chce poprawić zachowanie toru przy większych prędkościach, a w praktyce jego rola rośnie na odcinkach szybkich i w miejscach wymagających lepszej geometrii główki.
| Profil | Inne oznaczenie | Masa liniowa | Typowe zastosowanie w Polsce | Co daje w praktyce |
|---|---|---|---|---|
| 49E1 | S49 | około 49,4 kg/m | linie modernizowane, część rozjazdów, odcinki o umiarkowanym obciążeniu | Lżejszy i tańszy, ale szybciej się zużywa przy ciężkim ruchu. |
| 60E1 | UIC60 | 60,21 kg/m | tor główny, linie o większym obciążeniu, ruch mieszany | Najczęściej spotykany bazowy wybór dla mocno eksploatowanej sieci. |
| 60E2 | brak powszechnego odpowiednika skrótowego | 60,03 kg/m | odcinki o wyższych wymaganiach, linie z prędkościami V≥200 km/h | Korzystniejsza geometria główki i lepsze warunki pracy przy dużej prędkości. |
| R65 | profil techniczny | około 65 kg/m | rozjazdy, wybrane odcinki toru szerokiego 1520 mm | Ciężki profil używany tam, gdzie sama masa nie jest jedynym kryterium doboru. |
W standardach infrastrukturalnych nie chodzi więc o to, żeby wybrać „najgrubszą” szynę, tylko o profil pasujący do zadania. Na liniach o prędkości V≥200 km/h dopuszcza się 60E2 w układzie 1:40, a wariant 60E2-AHCP stosuje się prewencyjnie tam, gdzie trzeba ograniczać pęknięcia zmęczeniowe główki, czyli head checks. Profil to jednak tylko połowa decyzji, bo równie mocno pracuje tu materiał.
Stal szynowa decyduje o tym, jak szybko tor się zużyje
Profil mówi o kształcie, ale o odporności w eksploatacji w dużej mierze decyduje gatunek stali. Tu najczęściej spotykam dwa rozwiązania: R260 jako wariant uniwersalny i R350HT jako wersję utwardzaną, przewidzianą do trudniejszych warunków pracy. To nie jest kosmetyczna różnica. Przy dużym ruchu, ostrych łukach albo wysokich naciskach osiowych stal o wyższej twardości potrafi wyraźnie wydłużyć czas między wymianami i szlifowaniami.
| Gatunek stali | Twardość | Gdzie ma sens | Gdzie widać ograniczenia |
|---|---|---|---|
| R260 | 260-300 HBW | tor o standardowym obciążeniu, większość typowych zastosowań | W ciężkim ruchu i w łukach zużywa się szybciej niż stal hartowana. |
| R350HT | 350-390 HBW | cięższy ruch, łuki, miejsca o intensywnym ścieraniu | Lepsza odporność na zużycie, ale większy koszt i mniejsza tolerancja na zaniedbania utrzymaniowe. |
Praktycznie patrzę na to tak: jeśli odcinek ma pracować długo i intensywnie, a utrzymanie jest regularne, twardsza stal zwykle się broni. Jeśli jednak tor jest mniej obciążony albo modernizacja ma ograniczony budżet, R260 bywa rozsądniejszym wyborem. Twardość nie zastępuje dobrego utrzymania - bez właściwej geometrii, szlifowania i diagnostyki nawet najlepszy materiał zacznie generować problemy. Gdy profil i stal są już jasne, trzeba jeszcze spojrzeć na elementy specjalne, bo tam klasyczne podziały przestają wystarczać.
Szyny specjalne pojawiają się tam, gdzie tor musi prowadzić koło w trudniejszym miejscu
Jeżeli wychodzimy poza klasyczny tor dalekobieżny, dochodzi jeszcze jedna grupa profili: szyny specjalne. W rozjazdach, przejazdach czy torze miejskim szyna nie tylko przenosi nacisk, lecz także aktywnie prowadzi zestaw kołowy, ogranicza skutki błędu prowadzenia albo współpracuje z nawierzchnią drogową. To dlatego w praktyce rozróżniam kilka rodzin profili specjalnych.
Szyny rowkowe
Szyny rowkowe, zwane też girder rails, spotyka się przede wszystkim w torach tramwajowych prowadzonych w jezdni lub w zintegrowanej przestrzeni miejskiej. Rowek daje miejsce dla obrzeża koła, a jednocześnie pozwala utrzymać powierzchnię toczną na poziomie zbliżonym do nawierzchni ulicy. To dobre rozwiązanie tam, gdzie tor ma współistnieć z ruchem pieszym i samochodowym, ale ma swoją cenę: rowek łatwiej zbiera brud, lód i drobny materiał z nawierzchni, więc utrzymanie bywa bardziej wymagające.
Szyny w rozjazdach

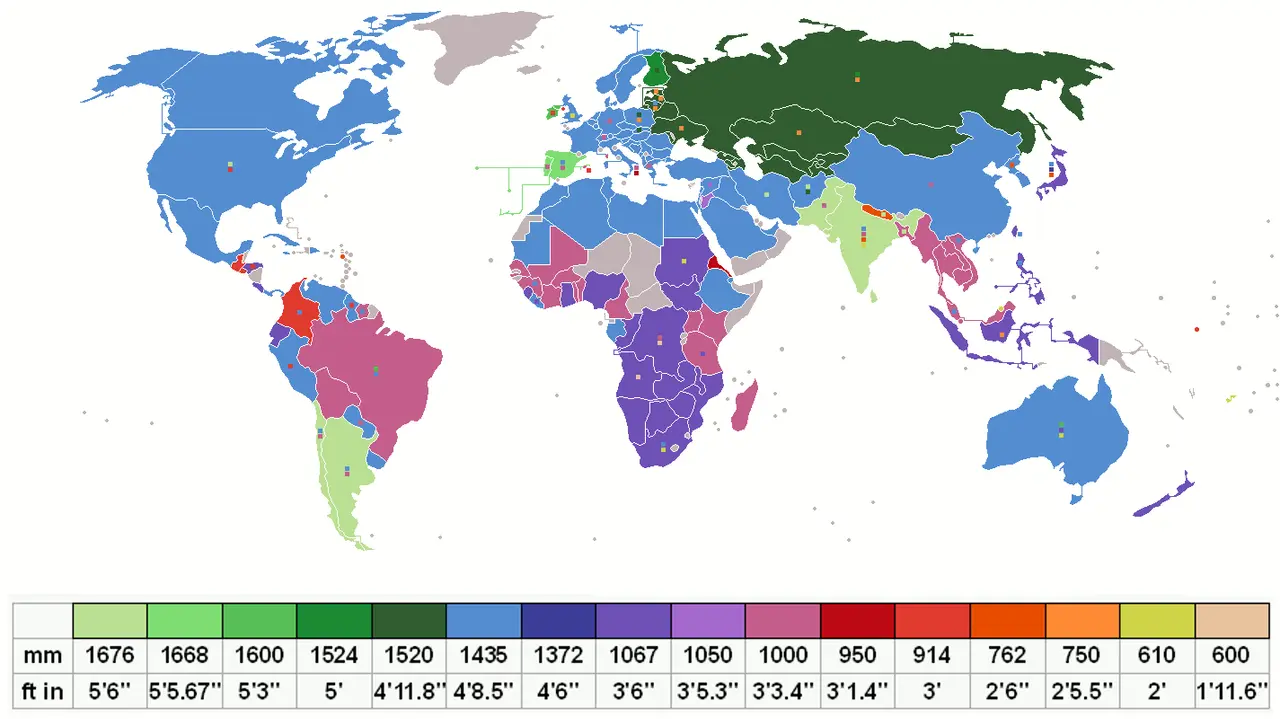

W rozjazdach pracują opornice, iglice, krzyżownice i szyny prowadzące. Każdy z tych elementów ma inną geometrię, bo ich zadaniem nie jest tylko „przyjąć koło”, ale też bezpiecznie skierować je na właściwy tok. Właśnie w rozjazdach najszybciej widać różnicę między profilem a funkcją: sama nazwa S49, 60E1 czy R65 nie mówi jeszcze, czy chodzi o opornicę, iglicę, czy prowadnicę. W polskiej praktyce R65 pojawia się szczególnie w rozjazdach i na torze szerokim 1520 mm, gdzie geometria urządzenia ma równie duże znaczenie jak sam przekrój.
Przeczytaj również: Ukres (W17) na kolei - Co oznacza ten słupek?
Szyny ochronne i prowadzące
Na mostach, w ciasnych łukach albo w miejscach narażonych na wykolejenie stosuje się też szyny ochronne i prowadzące. Ich rola jest prosta do opisania, ale bardzo ważna w skutkach: mają ograniczyć skutki awarii, utrzymać koło w bezpiecznym torze i ochronić konstrukcję obiektu. To nie są elementy pierwszego planu, ale kiedy ich brakuje albo są źle dobrane, problem wychodzi błyskawicznie.
Właśnie dlatego nie mieszam profili głównych z profilem specjalnym w jednym worku. Dla eksploatacji to zupełnie inne zadania, a z tego wynika, że dobór szyny trzeba zawsze czytać razem z ruchem, geometrią i oczekiwanym obciążeniem.
Jak dobieram szynę do zadania, a nie do katalogu
Jeśli miałbym uprościć decyzję projektową do kilku pytań, wyglądałoby to tak: jak szybki jest ruch, jak ciężkie są osie, jak ostry jest łuk i ile pracy można włożyć w utrzymanie. Nie ma jednego profilu, który wygrywa zawsze. Zbyt lekka szyna w ciężkim ruchu szybko się wytrze, a zbyt ciężka i zbyt twarda w słabszym układzie torowym potrafi tylko podbić koszt bez realnej korzyści.
| Sytuacja | Rozwiązanie, które zwykle ma sens | Dlaczego |
|---|---|---|
| Tor główny z ruchem mieszanym | 60E1 + R260 | Dobry balans między kosztem a trwałością. |
| Linia o wysokiej prędkości | 60E2, lokalnie 60E2-AHCP | Lepsza geometria dla dużej prędkości i mniejsze ryzyko wad zmęczeniowych. |
| Łuki o dużym zużyciu | 60E1 lub 60E2 z R350HT | Większa odporność na ścieranie i dłuższe okresy między zabiegami utrzymaniowymi. |
| Rozjazdy i tor szeroki | R65 lub profil specjalny | Dopasowanie do funkcji urządzenia i do wymaganej geometrii prowadzenia kół. |
W projektach modernizacyjnych zawsze sprawdzam też zgodność z przytwierdzeniem, podkładem, sposobem zgrzewania i zakładanym planem utrzymania. Sama szyna nie działa w próżni. Gdy te elementy nie współgrają, nawet poprawny profil zaczyna generować dodatkowe koszty. Z tego wynikają proste zasady, które przy ocenie toru oszczędzają najwięcej błędów.
Co sprawdzam przed modernizacją toru, żeby nie kupić problemu na lata
W praktyce szukam odpowiedzi na cztery rzeczy: czy profil odpowiada obciążeniu, czy stal pasuje do warunków zużycia, czy rozjazdy nie wymuszają osobnego rozwiązania i czy utrzymanie ma realny plan szlifowania oraz diagnostyki. Jeżeli choć jedna z tych rzeczy się nie zgadza, te same metry toru potrafią generować zupełnie inne koszty już po pierwszych sezonach.
- Sprawdzam pełne oznaczenie profilu, a nie tylko potoczną nazwę.
- Patrzę na gatunek stali i twardość, bo to mówi więcej o trwałości niż sama masa metra bieżącego.
- Weryfikuję, czy na odcinku nie powinien pojawić się profil specjalny albo układ 60E2-AHCP.
- Oceniałbym łuki, rozjazdy i obiekty inżynieryjne osobno, bo tam zużycie rośnie najszybciej.
- Zakładam koszt cyklu życia, a nie tylko koszt zakupu szyny.
