W kolejowej praktyce ta technologia należy do najważniejszych sposobów łączenia szyn tam, gdzie liczy się ciągłość toru, mobilność ekipy i szybki powrót nawierzchni do pracy. W tym tekście wyjaśniam, jak działa spawanie termitowe, gdzie ma największy sens w infrastrukturze torowej, kiedy wygrywa z innymi metodami oraz jakie błędy najczęściej psują efekt. Dorzucam też praktyczne wskazówki dotyczące jakości, odbioru i ograniczeń, bo właśnie one decydują, czy spoina będzie trwała, czy tylko z pozoru poprawna.
Najważniejsze fakty o łączeniu termitowym w torze
- To metoda wykonywania nierozłącznego połączenia szyn przy użyciu reakcji aluminotermicznej, bez konieczności doprowadzania zasilania elektrycznego.
- Największą zaletą jest mobilność: sprawdza się w terenie, przy naprawach, wstawkach i na odcinkach, gdzie nie da się łatwo wjechać ciężkim sprzętem.
- Jakość spoiny zależy bardziej od przygotowania końców szyn, formy i warunków pracy niż od samego efektu końcowego podczas zalewania.
- W torze kolejowym technologia jest stosowana przede wszystkim tam, gdzie trzeba utrzymać ciągłość profilu i geometrii jazdy.
- Po wykonaniu spoiny nie kończy się robota: potrzebne są obróbka, pomiary i odbiór zgodny z wymaganiami zarządcy infrastruktury.
Na czym polega to łączenie i dlaczego kolej je lubi
W centrum tej technologii stoi reakcja aluminotermiczna: aluminium „zabiera” tlen z tlenków żelaza, a w efekcie powstaje ciekły metal i żużel. Temperatura procesu jest bardzo wysoka, zwykle liczona w okolicach 2400-2500°C, więc stopiony materiał może wypełnić szczelinę między końcami szyn i stworzyć trwałe połączenie. W praktyce nie jest to pokaz efektowny dla samego efektu, tylko narzędzie do budowania ciągłego toru tam, gdzie liczy się niezawodność.
To właśnie dlatego metoda tak dobrze pasuje do kolei. Nie wymaga doprowadzenia prądu na miejsce robót, daje się zastosować w terenie i pozwala wykonywać połączenia tam, gdzie klasyczne rozwiązania byłyby logistycznie zbyt ciężkie albo zbyt wolne. W instrukcjach zarządcy infrastruktury obejmuje się nią nie tylko odcinki szlakowe, ale też rozjazdy i skrzyżowania torów, czyli miejsca, w których precyzja ma szczególnie duże znaczenie.
Patrzę na tę technologię jak na kompromis między mobilnością a wymaganiami jakościowymi. Daje dużą elastyczność, ale nie wybacza niedokładnego przygotowania. I właśnie dlatego kolejnym krokiem zawsze jest zrozumienie procesu, a nie tylko samej reakcji chemicznej.
Jak przebiega wykonanie spoiny krok po kroku
Sam moment zalania formy jest najbardziej widowiskowy, ale o końcowym efekcie decydują etapy wcześniejsze. W terenie liczy się kolejność, czystość pracy i geometria, bo później błędów nie da się już „przykryć” nadlewem.
Przygotowanie końców szyn
Najpierw ustawia się końce szyn na właściwej wysokości, osiowości i z odpowiednią szczeliną. Powierzchnie muszą być czyste, bez rdzy, błota, smaru i wilgoci. W praktyce to ten etap najczęściej przesądza o sukcesie albo porażce całej operacji. Jeśli tutaj pojawi się niedokładność, później spawać można już tylko skutki, a nie przyczynę.
Montaż formy i podgrzewanie

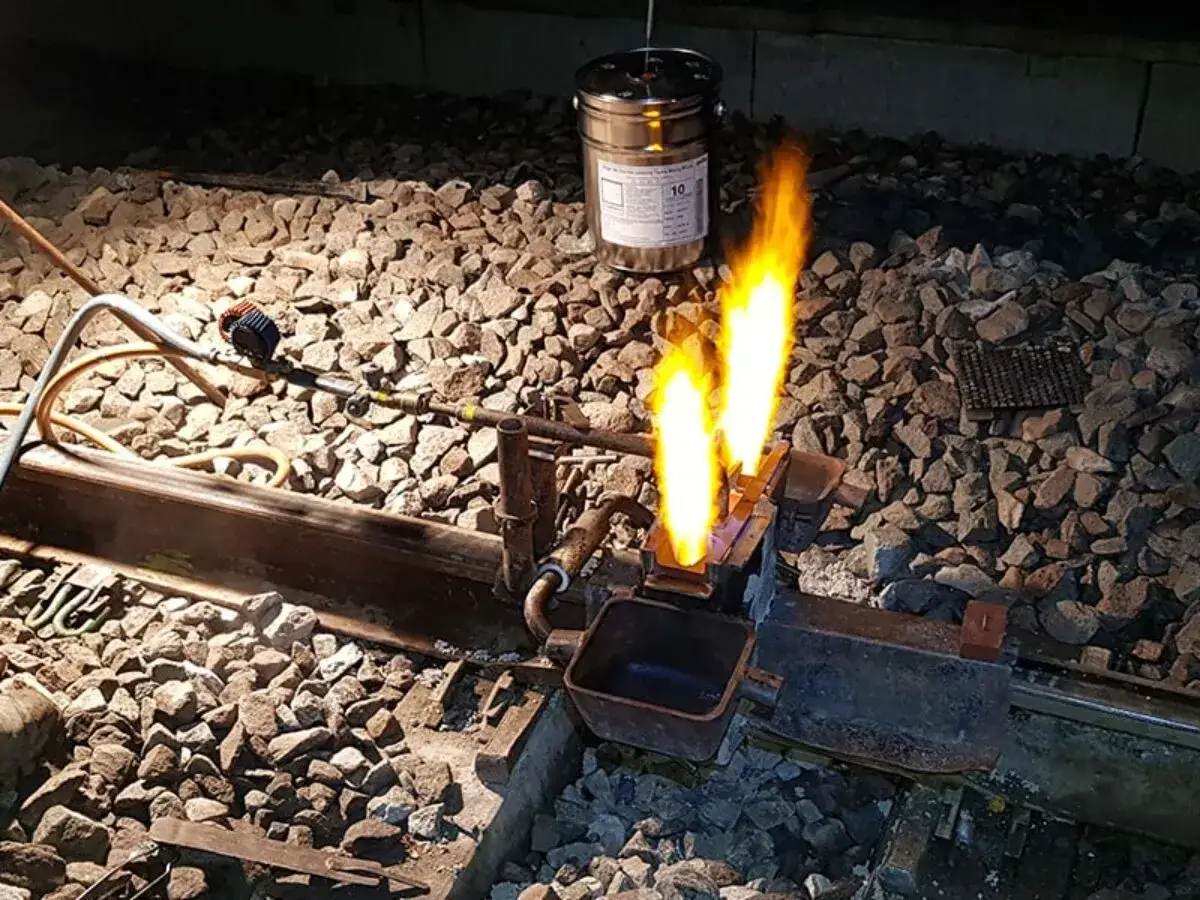

Potem zakłada się formę spawalniczą dopasowaną do profilu szyny i uszczelnia miejsce pracy. Końce szyn podgrzewa się palnikiem, zwykle do około 800-1000°C, żeby usunąć wilgoć i przygotować strefę łączenia do kontaktu z ciekłym metalem. To nie jest detal techniczny do odhaczenia, tylko warunek, który ogranicza ryzyko wad wewnętrznych i słabego związania materiału.
Zalanie i krystalizacja

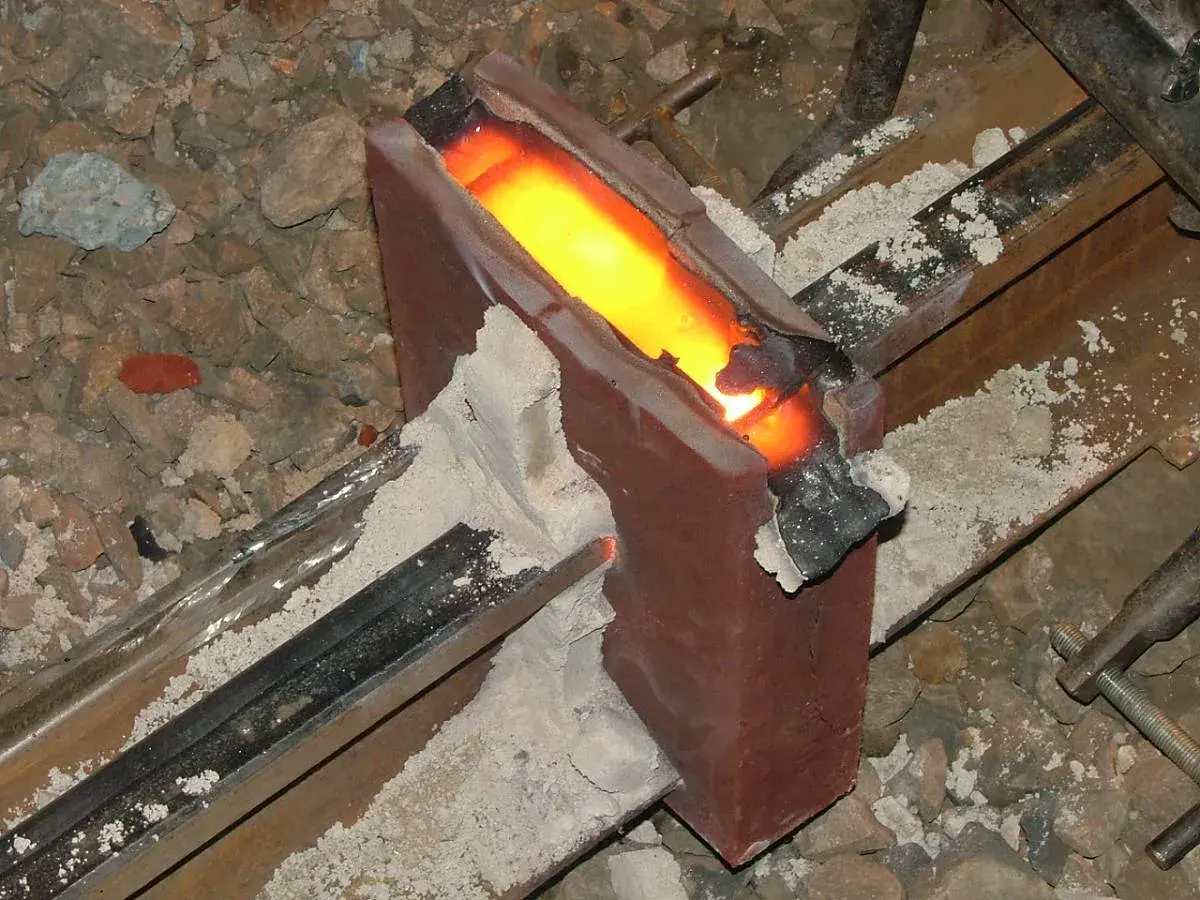

Po uruchomieniu reakcji ciekły metal spływa do formy i wypełnia przestrzeń między końcami szyn. Po krótkim czasie następuje krzepnięcie, a nadlew i żużel usuwa się mechanicznie. Dopiero wtedy przychodzi czas na szlifowanie i nadanie spoinej takiego kształtu, żeby nie wybijała geometrii toru ani nie generowała udaru koła o krawędź złącza.
Odbiór robót
Na końcu nie wystarcza samo „wygląda dobrze”. Sprawdza się geometrię, ciągłość profilu i zgodność z wymaganiami dla danej linii. W praktyce dochodzi też kontrola nieniszcząca, najczęściej z użyciem badań ultradźwiękowych, bo to one pozwalają wychwycić ukryte nieciągłości, których nie widać po samej obróbce zewnętrznej.
Ten przebieg pracy dobrze pokazuje, że metoda jest bardziej procesem inżynierskim niż samym „zalaniem dwóch końców metalu”. Następne pytanie jest więc naturalne: gdzie w torze ta technologia daje najwięcej korzyści, a gdzie lepiej rozważyć coś innego.
Gdzie ta metoda daje największy sens
Najczęściej wykorzystuje się ją tam, gdzie trzeba połączyć szyny w warunkach terenowych i nie ma sensu ściągać dużego zaplecza. To szczególnie ważne przy utrzymaniu ciągłości toru bezstykowego, przy naprawach punktowych oraz przy wstawkach szynowych, kiedy trzeba odtworzyć linię toru po wymianie elementu.
W praktyce dobrze sprawdza się też w miejscach trudnodostępnych, gdzie klasyczne zgrzewanie doczołowe byłoby zbyt kłopotliwe organizacyjnie albo wymagałoby większej infrastruktury technicznej. Na sieci zarządzanej przez PKP PLK technologia ta obejmuje między innymi profile 60E1, 60E2, 49E1, UIC60, S60 i S49, a przy zgodzie zarządcy można stosować ją również do wybranych profili specjalnych.
- Tory główne i boczne - tam, gdzie liczy się ciągłość jazdy i ograniczenie liczby złączy mechanicznych.
- Rozjazdy i skrzyżowania torów - miejsca wymagające precyzyjnego dopasowania i zachowania geometrii.
- Wstawki po wymianie szyn - gdy trzeba połączyć nowy odcinek z istniejącym torem bez rozbijania całej nawierzchni.
- Odcinki trudno dostępne - na przykład tam, gdzie logistyka sprzętu jest ważniejsza niż szybkość samego zalania formy.
- Złącza przejściowe - np. między profilami 60E1 a 49E1, kiedy infrastruktura wymaga dopasowania dwóch różnych standardów.
Jeśli miałbym wskazać jedną rzecz, która przemawia za tą metodą najmocniej, byłaby to właśnie elastyczność na budowie i w utrzymaniu. Ale elastyczność nie oznacza, że zawsze jest najlepszym wyborem, dlatego warto zestawić ją z innymi sposobami łączenia szyn.
Jak wypada na tle zgrzewania i łączeń mechanicznych
Wybór nie sprowadza się do pytania „czy to działa”, tylko „w jakich warunkach działa najlepiej”. Dla kolei to różnica między technologią mobilną, technologią o najwyższej powtarzalności i rozwiązaniem awaryjnym albo tymczasowym.
| Metoda | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Łączenie termitowe | Roboty terenowe, wstawki, naprawy, miejsca o ograniczonym dostępie | Mobilność, brak potrzeby stałego zasilania, dobre dopasowanie do pracy w torze | Wymaga bardzo dobrego przygotowania i starannego odbioru |
| Zgrzewanie doczołowe | Powtarzalne połączenia tam, gdzie jest sprzęt i zaplecze techniczne | Wysoka powtarzalność, bardzo dobra kontrola procesu | Większe wymagania sprzętowe i organizacyjne |
| Łączenie mechaniczne | Rozwiązania tymczasowe, odcinki o niskich wymaganiach lub prace przejściowe | Szybkość montażu, prostota | Gorsza ciągłość jazdy, więcej obsługi i większe ryzyko degradacji w czasie |
W praktyce wybór jest prosty tylko na papierze. Jeśli potrzebuję szybkiego i mobilnego rozwiązania w terenie, termit ma sens. Jeśli jednak mam do dyspozycji dobrze zorganizowane zaplecze i zależy mi na maksymalnej powtarzalności, przewagę zwykle zyskuje zgrzewanie doczołowe. Mechaniczne łączniki traktuję raczej jako rozwiązanie ograniczone do specyficznych przypadków, nie jako pełnoprawny zamiennik.
To porównanie prowadzi do najważniejszego wniosku: sama metoda nie gwarantuje jakości. O jakości przesądzają warunki pracy, przygotowanie i dyscyplina wykonawcza, a to już temat kolejnej sekcji.
Co najczęściej psuje jakość spoiny
Najwięcej problemów nie bierze się z samej reakcji, tylko z ludzkich skrótów myślowych. W torze żaden etap nie jest „mniej ważny”, a kilka drobnych zaniedbań potrafi potem odbić się na hałasie, zużyciu główki szyny albo nawet na konieczności ponownej naprawy.
Wilgoć i zła pogoda
Wilgoć jest wrogiem tej technologii. Mokre końce szyn, opad, silny wiatr albo brak możliwości osuszenia strefy roboczej zwiększają ryzyko wad i pogarszają warunki prowadzenia procesu. W praktyce nie robi się tego „na siłę”, bo później znacznie drożej kosztuje poprawka niż przesunięcie robót o kilka godzin.
Błędna geometria i zły luz
Za mała lub za duża szczelina między końcami szyn, brak osiowości czy niewłaściwy poziom podparcia to klasyka problemów. Spoina ma odtworzyć ciągłość toru, a nie maskować różnice w ustawieniu. Jeżeli geometria od początku jest zła, szlifowanie tylko ograniczy skutki, ale ich nie usunie.
Słabe przygotowanie powierzchni
Brud, tlenki, ślady wilgoci i niedostateczne podgrzanie końców szyn to najkrótsza droga do nieciągłości, porów i osłabienia złącza. To także moment, w którym najłatwiej o złudne poczucie „przecież wszystko wygląda dobrze”. W tej technologii wygląd zewnętrzny bywa mylący, dlatego tak ważne są procedury i kontrola.
Przeczytaj również: Tor kolejowy - Co to jest i z czego się składa?
Pośpiech przy obróbce i odbiorze
Źle zeszlifowany nadlew, zbyt szybkie dopuszczenie toru do pracy albo pominięcie badań kontrolnych to błędy, które potrafią wrócić po kilku tygodniach lub miesiącach. Z mojego punktu widzenia właśnie tutaj najłatwiej odróżnić dobrą ekipę od takiej, która tylko „potrafi odpalić termit”. Dobry wykonawca dba nie o spektakl, lecz o geometrię po zakończeniu robót.
Jeśli temat ma pracować przez lata, warto więc patrzeć nie tylko na samą technologię, ale też na to, jak zarządzono jakością od przygotowania po odbiór. I to jest najlepszy moment, żeby zebrać praktyczne wnioski w jedną, użyteczną listę zasad.
Na co patrzę, gdy spoina ma pracować długo bez niespodzianek
Gdy oceniam takie połączenie, nie zaczynam od efektownego zdjęcia po zalaniu formy. Zaczynam od pytania, czy cały proces był zgodny z reżimem technologicznym: czy szyna była właściwego profilu, czy warunki pogodowe pozwalały na bezpieczną pracę, czy wykonawca miał dopuszczenie i czy po spoinie wykonano pełną obróbkę oraz pomiary.
- Profil i materiał szyny - złącze musi pasować do konkretnego profilu, a nie tylko „w miarę” przypominać wymagany kształt.
- Warunki wykonania - wilgoć, wiatr i temperatura mają realny wpływ na rezultat.
- Precyzja ustawienia - geometria przed zalaniem decyduje o tym, ile da się odzyskać po szlifie.
- Obróbka po wykonaniu - nadlew, szlif i wyrównanie profilu są częścią technologii, nie dodatkiem.
- Kontrola nieniszcząca - badania ultradźwiękowe i odbiór techniczny pomagają wyłapać wady ukryte pod powierzchnią.
Europejska rodzina norm EN 14730 porządkuje ten obszar od strony procesu, kwalifikacji i akceptacji złączy, więc mówimy o technologii ujętej w dość twarde ramy jakościowe, a nie o rozwiązaniu „na oko”. To ważne, bo w infrastrukturze torowej liczy się nie tylko trwałość samej spoiny, ale też jej zachowanie pod ruchem, w czasie i przy powtarzalnym obciążeniu.
Jeżeli te warunki są dopilnowane, technologia przestaje być widowiskowa, a staje się po prostu skutecznym narzędziem utrzymania ciągłości toru. I właśnie tak warto na nią patrzeć: nie jak na ciekawostkę, ale jak na praktyczne rozwiązanie do zadań, w których liczy się mobilność, precyzja i kontrola jakości.
