Sama budowa rozjazdu kolejowego nie sprowadza się do ułożenia kilku szyn pod innym kątem. To układ, który decyduje o płynnej zmianie toru, o bezpieczeństwie przejazdu i o tym, czy stacja albo węzeł kolejowy nie będzie generował lokalnych ograniczeń prędkości. W tym tekście pokazuję, z jakich części składa się rozjazd, jak dobiera się jego geometrię, jak wygląda montaż oraz co w praktyce najbardziej wpływa na trwałość całej konstrukcji. Patrzę na ten temat zawsze w trzech warstwach: geometrii, nośności i utrzymaniu.
Najważniejsze rzeczy o konstrukcji rozjazdu
- Rozjazd to specjalna konstrukcja torowa, która pozwala przeprowadzić pojazd szynowy z jednego toru na drugi bez zatrzymywania ruchu.
- Podstawę układu tworzą zwrotnica, krzyżownica i szyny łączące, ale w praktyce liczą się też podrozjazdnice, napęd i zamknięcie nastawcze.
- Im łagodniejszy skos, tym zwykle lepsza płynność jazdy, ale też większe wymagania przestrzenne i projektowe.
- W polskich standardach preferuje się podrozjazdnice betonowe oraz odmiany spawane w torach głównych zasadniczych.
- Najwięcej problemów robią: zużycie iglic i krzyżownicy, błędy geometrii, słabe odwodnienie oraz zimowe blokowanie strefy nastawczej.
Po co w ogóle buduje się rozjazd
W sieci kolejowej rozjazd jest miejscem, w którym ruch przestaje być liniowy, a zaczyna być kierowany. Dzięki niemu pociąg może zmienić tor na stacji, w węźle, na bocznicy, w zapleczu technicznym albo w rejonie łączenia kilku relacji. To właśnie dlatego rozjazd nie jest dodatkiem do toru, tylko elementem, od którego zależy przepustowość całego układu.
Z mojego punktu widzenia największy błąd polega na traktowaniu go jak zwykłego odcinka nawierzchni. W praktyce to fragment, który musi jednocześnie prowadzić koło, przenosić duże siły dynamiczne, współpracować z napędem i utrzymać geometrię przez lata intensywnej pracy. Im większy ruch i im wyższa prędkość, tym bardziej widać, że źle dobrany rozjazd szybko staje się wąskim gardłem. Teraz warto rozebrać jego konstrukcję na części pierwsze.
Z jakich części składa się rozjazd
W najprostszej definicji rozjazd składa się z trzech podstawowych zespołów: zwrotnicy, krzyżownicy i szyn łączących. To jednak dopiero punkt wyjścia. Żeby układ działał bezpiecznie i przewidywalnie, potrzebuje jeszcze podrozjazdnic, przytwierdzeń, napędu oraz zamknięcia nastawczego. Każdy z tych elementów odpowiada za inną część pracy rozjazdu.
| Element | Rola | Na co wpływa najbardziej |
|---|---|---|
| Zwrotnica | Kieruje zestaw kołowy na wybrany tor | Płynność wejścia do rozjazdu i pewność prowadzenia kół |
| Iglice | Ruchome szyny przylegające do opornic | Dokładność przestawienia i bezpieczeństwo przejazdu |
| Opornice | Stałe szyny prowadzące iglice | Stabilność całego wejścia do rozjazdu |
| Krzyżownica | Umożliwia przejazd kół przez miejsce przecięcia toków szynowych | Udar, hałas i tempo zużycia |
| Szyny łączące | Spinają zwrotnicę i krzyżownicę z torem zasadniczym i odgałęzieniem | Geometrię całego układu |
| Podrozjazdnice | Przenoszą obciążenia na podtorze i utrzymują położenie elementów | Sztywność i trwałość nawierzchni |
| Napęd i zamknięcie nastawcze | Przestawiają oraz blokują zwrotnicę w zadanym położeniu | Bezpieczeństwo nastawienia i pewność zamknięcia |
Warto też pamiętać o nowszych rozwiązaniach. Spotyka się podrozjazdnice zespolone, które łączą funkcję nośną z osłoną zamknięcia nastawczego, a czasem są zintegrowane z napędem. To nie jest tylko techniczna ciekawostka. Taki układ potrafi uprościć montaż i lepiej uporządkować strefę najbardziej narażoną na zużycie. Kolejny krok to dobór geometrii, bo właśnie tam zaczyna się najwięcej decyzji projektowych.
Jak dobiera się typ i geometrię do ruchu
Dobry rozjazd nie jest „najmocniejszy” ani „najbardziej skomplikowany”. Jest przede wszystkim dopasowany do ruchu, miejsca i prędkości. W polskiej praktyce widać to bardzo wyraźnie: inny układ wybiera się dla torów głównych zasadniczych, inny dla stacji o ciasnej geometrii, a jeszcze inny dla węzłów, w których trzeba upchnąć kilka relacji na niewielkiej przestrzeni.
| Geometria | Co oznacza w praktyce | Typowe zastosowanie |
|---|---|---|
| 1:9 | Bardziej zwarty układ, przydatny tam, gdzie brakuje miejsca | Wybrane, lokalnie uzasadnione miejsca |
| 1:12 | Popularny kompromis między długością a płynnością jazdy | Tory główne dodatkowe i układy stacyjne |
| 1:14 | Łagodniejsza geometria dla wyższych prędkości | Stacje i węzły wymagające lepszej dynamiki przejazdu |
| 1:18,5 i 1:26,5 | Jeszcze łagodniejsze układy o większych wymaganiach przestrzennych | Miejsca, w których priorytetem jest płynność i przepustowość |
W praktyce im łagodniejszy skos, tym mniejsze udary i lepsza jazda, ale też większa długość i bardziej wymagający projekt. W materiałach branżowych spotyka się konstrukcje 1:9-190, 1:9-300, 1:12-500, 1:14-760 czy 1:18,5-1200, a każdy z tych wariantów odpowiada na inny kompromis między prędkością, miejscem i kosztami utrzymania. Na liniach o prędkości powyżej 100 km/h standardowe rozjazdy krzyżowe pojedyncze i podwójne oraz skrzyżowania torowe nie są właściwym wyborem, a przy prędkościach 200 km/h i wyższych projekt wchodzi w jeszcze bardziej wymagającą klasę geometryczną, zwykle z pochyleniem poprzecznym toków szynowych.
Do tego dochodzi jeszcze zasada, o której łatwo zapomnieć: typ nawierzchni rozjazdu powinien być dopasowany do typu nawierzchni toru, w którym ma zostać ułożony. W torach głównych zasadniczych preferuje się odmianę spawaną i podrozjazdnice betonowe, a rozwiązania drewniane zostawia się na sytuacje wyjątkowe, gdy przeszkodą są obiekty inżynieryjne, skomplikowana geometria albo słabe podtorze. Z geometrii bardzo szybko przechodzimy więc do montażu, bo jedno bez drugiego po prostu nie działa.
Jak przebiega montaż w terenie
Montaż rozjazdu zwykle zaczyna się od geodezyjnego wytyczenia osi i przygotowania podtorza. Na tym etapie najważniejsze jest nie tylko miejsce w planie, ale też nośność, odwodnienie i poziomowanie. Jeśli podłoże nie jest stabilne, nawet dobrze dobrana konstrukcja po czasie zacznie pracować nie tak, jak powinna.
- Najpierw przygotowuje się podtorze i sprawdza, czy parametry podłoża odpowiadają projektowi.
- Następnie układa się podrozjazdnice i ustawia je w osi oraz na właściwej wysokości.
- Potem montuje się zwrotnicę, krzyżownicę i szyny łączące, często w formie prefabrykowanych bloków.
- Kolejny krok to przytwierdzenie, spawanie i wstępna regulacja geometrii całego układu.
- Po tym etapie wykonuje się podbicie, korekty i pomiary końcowe.
- Na końcu podłącza się napęd, sprawdza zamknięcie nastawcze i wykonuje próby działania.
Prefabrykacja naprawdę pomaga, bo skraca czas zamknięcia torowego i ogranicza ryzyko błędów montażowych. Nie zwalnia jednak z dokładnej kontroli po ułożeniu. Jeśli podłoże siądzie albo spoiny zostaną źle zgrane, rozjazd zacznie generować drgania i przyspieszone zużycie, a wtedy naprawa jest już znacznie droższa niż staranne wykonanie na początku. Po montażu najwięcej pracy zaczyna się dopiero w eksploatacji.
Co najbardziej zużywa rozjazd w eksploatacji
Największe obciążenia skupiają się w kilku punktach i to one decydują o żywotności całego układu. Iglice i opornice zużywają się przez stały kontakt oraz ruch zestawów kołowych, krzyżownica dostaje najmocniej przy każdym przejeździe przez strefę przecięcia toków, a napęd i zamknięcie nastawcze pracują cyklicznie i nie wybaczają luzów. Jeśli do tego dojdą woda, błoto albo śnieg, problem rośnie szybciej, niż wynikałoby to tylko z liczby pociągów.
- Iglice - ich powierzchnia styku z kołem musi pozostać gładka i pewna, inaczej rośnie ryzyko szarpnięć.
- Krzyżownica - to punkt największego uderzenia, szczególnie przy ciężkim ruchu towarowym.
- Zamknięcie nastawcze - musi domykać się bez opóźnień i bez luzów.
- Odwodnienie - zalegająca woda przyspiesza degradację i sprzyja zimowym zablokowaniom.

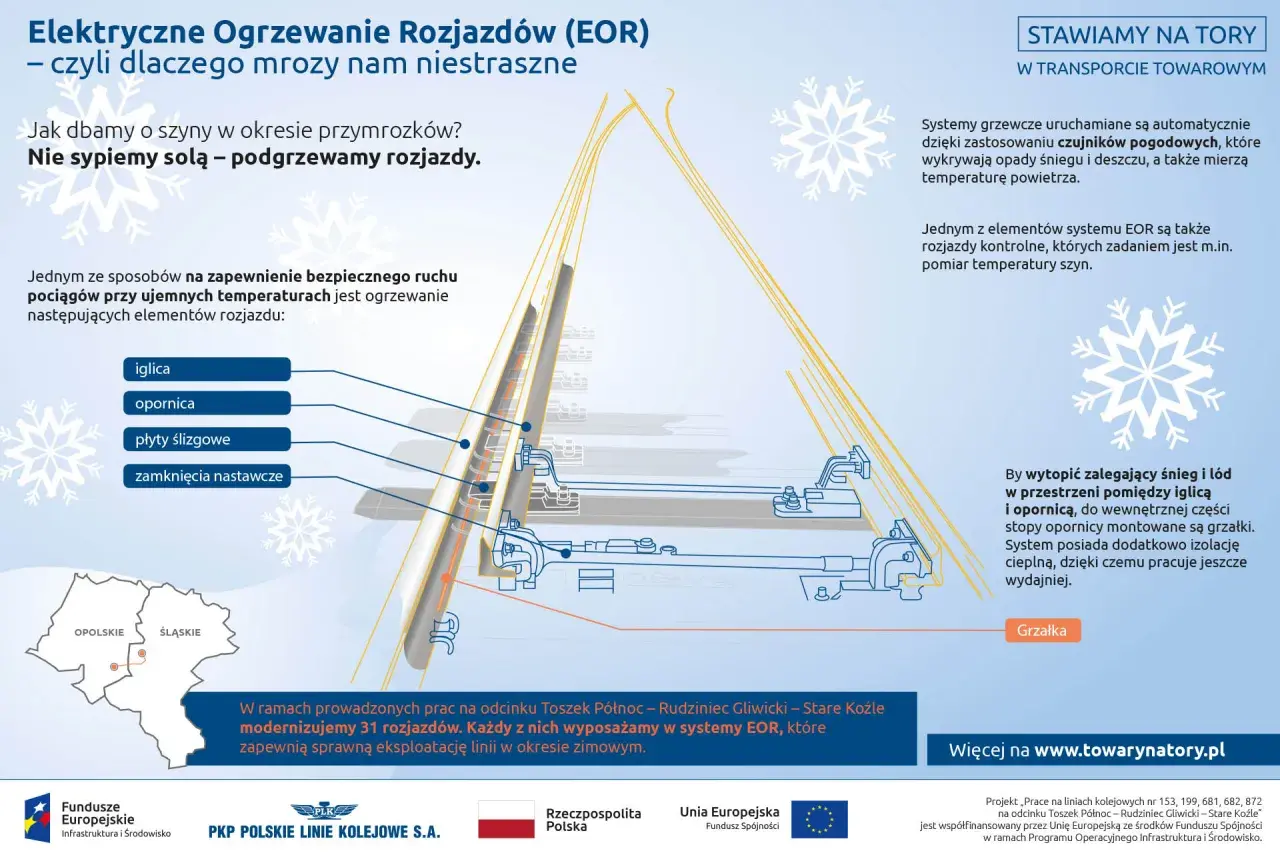

Zimą problemem nie bywa sam mróz, lecz to, że lód i śnieg blokują strefę przylegania iglic oraz mechanizm nastawczy. Dlatego w ogrzewanych rozjazdach stosuje się grzejniki opornicowe, układy ogrzewania zamknięcia nastawczego, czujniki temperatury, wilgoci i śniegu nawiewanego, a sterowanie opiera się na sygnałach z rozjazdu kontrolnego. To rozwiązanie ma sens tylko wtedy, gdy jest dobrze utrzymywane; samo ogrzewanie nie naprawi złej geometrii ani słabego odwodnienia. Gdy pojawia się stukanie, ślady wykruszeń albo iglica nie przylega prawidłowo do opornicy, nie ma sensu odkładać interwencji.
Jakie błędy projektowe i wykonawcze są najkosztowniejsze
Rozjazd zwykle nie psuje się dlatego, że jest „zły z natury”. Psuje się, bo na którymś etapie ktoś zignorował warunki pracy, ruch albo utrzymanie. Z mojego punktu widzenia najdroższe błędy to te, które na początku wyglądają jak oszczędność, a po dwóch sezonach zamieniają się w powtarzalne ograniczenia prędkości i kosztowne poprawki.
- Zbyt ostra geometria względem realnego ruchu, zwłaszcza tam, gdzie pojawia się ciężki ruch lub większa prędkość.
- Niedopasowanie rozjazdu do warunków miejscowych, na przykład do obiektów inżynieryjnych, łuków albo ciasnego układu stacyjnego.
- Zbyt słabe podtorze albo nieodpowiednio dobrane podrozjazdnice, które nie utrzymują stabilności nawierzchni.
- Brak odwodnienia i nieuwzględnienie pracy rozjazdu w zimie.
- Montowanie bez dokładnych pomiarów końcowych po spawaniu i podbiciu.
- Traktowanie napędu, zamknięć i ogrzewania jako dodatków, a nie elementów krytycznych.
Najgroźniejszy scenariusz wygląda zawsze podobnie: rozjazd jest formalnie odebrany, ale w eksploatacji zaczyna szybko „żyć własnym życiem” i generować drgania, hałas oraz korekty geometrii. To właśnie wtedy widać, że dobrze zaprojektowana konstrukcja jest tańsza niż poprawianie jej w ruchu. Ten wniosek prowadzi do najważniejszej rzeczy, którą warto zapamiętać o całej tej technologii.
Co mówi eksploatacja o jakości rozjazdu
Dobrze zaprojektowany rozjazd nie powinien zwracać na siebie uwagi. Pociąg ma przez niego przejeżdżać płynnie, bez szarpnięć i bez dodatkowych ograniczeń, a utrzymanie ma pracować na przewidywalnym poziomie, zamiast ciągle gasić lokalne problemy. Właśnie po tym najłatwiej odróżnić rozwiązanie porządne od takiego, które na papierze wygląda poprawnie, ale w terenie szybko ujawnia swoje słabości.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: przy ocenie rozjazdu trzeba patrzeć jednocześnie na geometrię, nośność, odwodnienie, ogrzewanie i sposób utrzymania. Dopiero taki komplet mówi, czy układ naprawdę pasuje do danej linii i obciążenia. To najlepszy test: jeśli konstrukcja daje się utrzymać bez stałej walki z drganiami, wodą i zimą, znaczy to, że została zaprojektowana uczciwie, a nie tylko narysowana na papierze.
