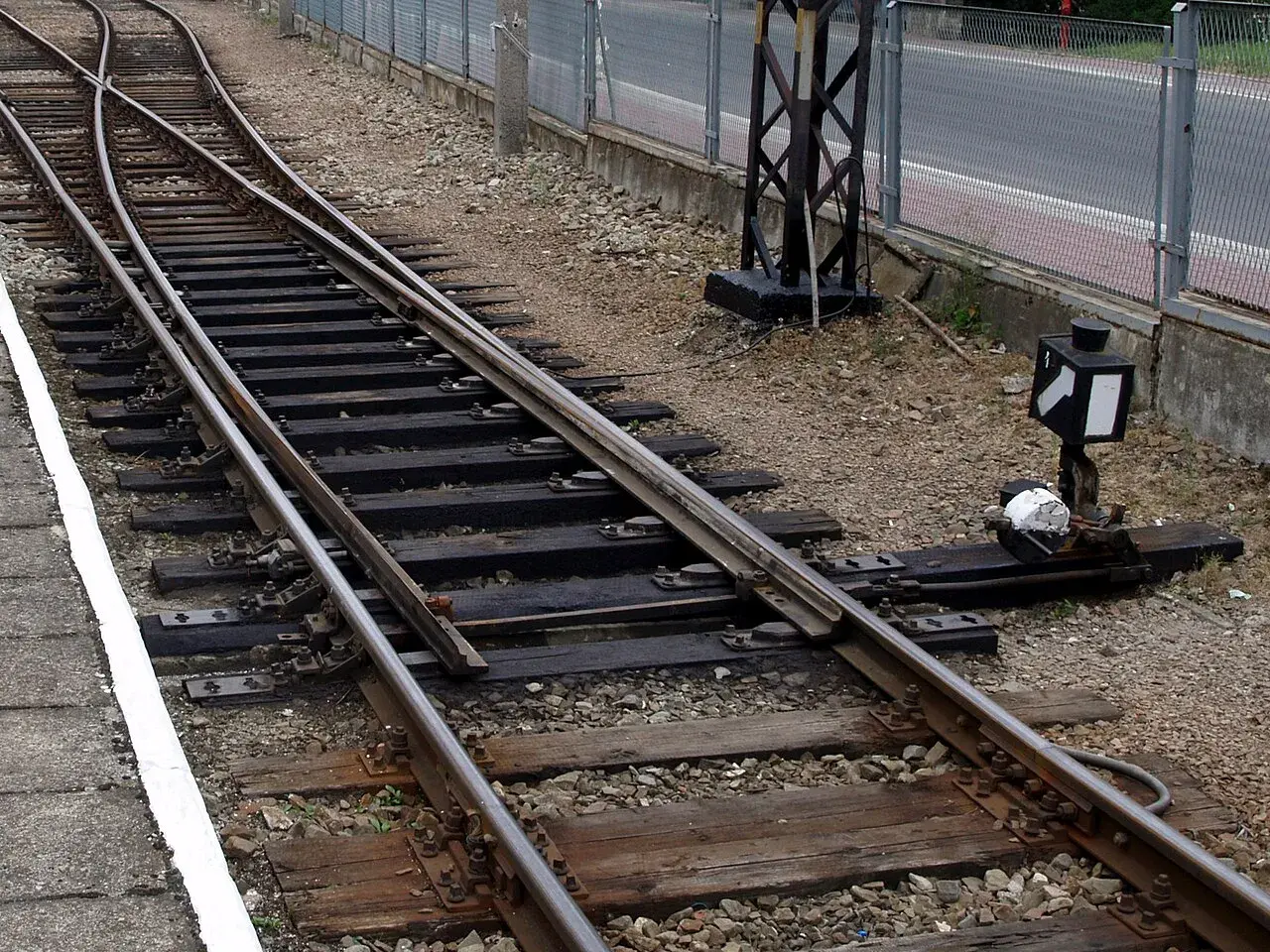

W zamknięciu nastawczym suwakowym minimalna droga oporowa klamry wynosi 5 mm. To niewielka wartość, ale w praktyce decyduje o tym, czy rozjazd ma właściwy zapas bezpieczeństwa, czy nadaje się do dalszej eksploatacji i jak interpretować wyniki oględzin. Poniżej wyjaśniam, co dokładnie oznacza ten parametr, jak go mierzyć i co zrobić, gdy wynik zaczyna schodzić poniżej normy.
Najważniejsza wartość jest stała, ale ocena zawsze zależy od całego układu
- Minimalna droga oporowa klamry w zamknięciu suwakowym wynosi 5 mm.
- Jeśli wynik spadnie poniżej 5 mm, trzeba wykonać regulację, a do tego czasu rozjazd należy wyłączyć z eksploatacji albo odpowiednio zabezpieczyć.
- Parametr ten opisuje realną pracę klamry po wyjściu głowicy z wycięcia suwaka, a nie zwykły luz montażowy.
- Pomiar trzeba czytać razem z położeniem iglicy, stanem prowadnic i lekkością przekładania zwrotnicy.
- Najczęstszy błąd to mylenie drogi oporowej z całkowitym przesunięciem suwaka.
W praktyce największy problem nie polega na samej liczbie, tylko na tym, że łatwo pomylić kilka podobnych wielkości. Klamra współpracuje z suwakiem tak, aby utrzymać iglicę w zadanym położeniu, a droga oporowa jest tym odcinkiem pracy, który zostaje po wyjściu głowicy z wycięcia suwaka. Właśnie na tym etapie mechanizm ma jeszcze utrzymać pewny docisk i nie dopuścić do przypadkowego rozprucia zamknięcia.
| Pojęcie | Co oznacza w praktyce | Dlaczego to ważne |
|---|---|---|
| Droga oporowa klamry | Odcinek pracy klamry po wyjściu głowicy z wycięcia suwaka | Pokazuje, czy zamknięcie ma wymagany zapas bezpieczeństwa |
| Przesunięcie suwaka względem głowicy | Całkowity ruch, który obejmuje także około 10 mm wyjścia głowicy z wycięcia | Pomaga ocenić geometrię całego zamknięcia, a nie tylko jeden detal |
| Odstęp iglicy od opornicy | Prześwit między iglicą a opornicą w położeniu końcowym | Wskazuje, czy zwrotnica została poprawnie dociśnięta |
Ta rozróżnialność jest ważna, bo w niektórych rozjazdach całkowite przesunięcie suwaka będzie inne niż w innych układach, zależnie od skosu i promienia łuku. Jako przykład można wskazać, że dla różnych typów rozjazdów przesunięcie suwaka względem głowicy bywa rzędu kilkudziesięciu milimetrów, ale minimalny próg samej drogi oporowej pozostaje bez zmian. I właśnie dlatego nie wolno mieszać tych wartości ze sobą. To prowadzi mnie do najważniejszej praktycznej części, czyli samego pomiaru.
Jak mierzyć ten parametr podczas oględzin
Pomiar robi się w obu położeniach końcowych zamknięcia i porównuje po obu stronach suwaka. W poprawnie wyregulowanym układzie droga oporowa powinna być jednakowa, a zwrotnica ma przekładać się lekko, bez wyczuwalnych zacięć i bez sztucznego docisku.
- Sprawdza się, czy iglica jest dociśnięta do opornicy w położeniu końcowym i czy prowadnice są zamocowane prawidłowo.
- Następnie mierzy się drogę od początku skośnego wycięcia suwaka do czoła głowicy klamrowej.
- Porównuje się wynik po obu stronach suwaka, bo asymetria zwykle oznacza błąd regulacji albo zużycie elementów.
- Na końcu ocenia się, czy przekładanie zwrotnicy przebiega lekko i czy nie ma śladów przekoszenia części składowych względem opornicy.
Jeśli wynik jest poprawny tylko „na oko”, to dla utrzymania nie jest to wynik poprawny. Ja zawsze zwracam uwagę na to, czy pomiar nie jest przekłamany przez luzy, przekoszenie albo źle ustawione prowadnice. W praktyce właśnie takie drobiazgi najczęściej psują odczyt, a nie sama klamra jako element. Gdy już znamy sposób pomiaru, łatwiej zrozumieć, dlaczego granica 5 mm jest traktowana tak bezwzględnie.
Dlaczego granica 5 mm jest nieprzekraczalna
Jeżeli droga oporowa spada poniżej 5 mm, nie ma tu miejsca na interpretację typu „jeszcze przejdzie”. W takich przypadkach trzeba wykonać regulację zamknięcia, a do czasu usunięcia nieprawidłowości rozjazd należy wyłączyć z eksploatacji albo zabezpieczyć. To nie jest nadmiarowa ostrożność, tylko podstawowy warunek utrzymania bezpieczeństwa ruchu.
- Zmniejsza się zapas pracy mechanizmu i klamra może dochodzić do granicy działania zbyt wcześnie.
- Rośnie ryzyko, że iglica nie będzie utrzymywana w położeniu końcowym z wymaganym dociskiem.
- Przekładanie może stać się cięższe, a operator albo napęd zacznie kompensować problem siłą, której nie powinno być.
- W skrajnym przypadku zamknięcie przestaje spełniać funkcję pewnego ryglowania.
Wynik 4 mm nie jest więc „prawie dobry”. To sygnał, że układ wymaga interwencji. Z punktu widzenia eksploatacji kolejowej wolę mieć zamknięcie ustawione poprawnie i z zapasem, niż liczyć na to, że niewielkie odchylenie nie zrobi różnicy. A robi, zwłaszcza wtedy, gdy rozjazd pracuje intensywnie i przez długi czas pozostaje pod obciążeniem.
Co najczęściej obniża wynik
W praktyce zbyt mała droga oporowa nie bierze się znikąd. Najczęściej problem leży w geometrii montażu, zużyciu albo w niepełnym dopasowaniu długości elementów sprzęgających. Ja najpierw sprawdzam proste rzeczy, bo właśnie tam najczęściej ukrywa się przyczyna.
- Przekrzywione elementy względem opornicy - powodują nierówny docisk i różne wyniki po obu stronach suwaka.
- Prowadnice nieprzytwierdzone prostopadle do osi opornicy - zamknięcie zaczyna pracować ciężko i traci poprawną geometrię.
- Zużycie klamry, suwaka lub sworzni - pojawiają się luzy, które z początku są małe, ale szybko wpływają na odczyt.
- Zła długość pręta nastawczego - układ nie ustawia jednakowo obu stron, przez co jedna z nich może zejść poniżej 5 mm.
- Naturalne różnice geometryczne rozjazdu - same w sobie nie są błędem, ale wymagają właściwej regulacji pod konkretny typ.
To ważne rozróżnienie: nie każda różnica oznacza awarię, ale każda różnica wymaga oceny. Jeśli wynik po obu stronach suwaka nie jest jednakowy, to dla mnie jest to już czytelny sygnał, że trzeba wrócić do regulacji, zamiast szukać usprawiedliwienia w „takim typie rozjazdu”. Właśnie dlatego w kolejnym kroku patrzę nie tylko na sam pomiar, ale też na to, co zrobić przed dopuszczeniem rozjazdu do ruchu.
Co sprawdziłbym przed dopuszczeniem rozjazdu do ruchu
Jeśli miałbym zostawić tylko krótki praktyczny checklist, wyglądałby tak: najpierw pomiar, potem symetria, na końcu stan mechaniczny całego zamknięcia. Dopiero taki zestaw mówi, czy rozjazd można zostawić w ruchu bez zastrzeżeń.
- czy droga oporowa po obu stronach suwaka jest jednakowa;
- czy odstęp iglicy od opornicy jest prawidłowy w obu położeniach;
- czy prowadnice są zamocowane prostopadle i nie widać śladów przekoszenia;
- czy zwrotnica przekłada się lekko, bez wyraźnych oporów;
- czy wynik nie schodzi poniżej 5 mm nawet po kilkukrotnym sprawdzeniu.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech to będzie 5 mm. Wszystko poniżej tej wartości wymaga regulacji, a nie „obserwacji przy następnej kontroli”. W infrastrukturze torowej właśnie takie drobne parametry odróżniają układ poprawnie utrzymany od takiego, który tylko jeszcze działa. I to jest różnica, której nie warto lekceważyć.
