Co trzeba wiedzieć o tym zdarzeniu
- To zjawisko dotyczy przede wszystkim zwrotnicy, czyli ruchomej części rozjazdu odpowiedzialnej za kierowanie pojazdu na właściwy tor.
- Największe ryzyko pojawia się wtedy, gdy tabor jedzie z ostrza na niewłaściwie ułożoną drogę przebiegu.
- Nie każde wskazanie alarmowe oznacza realny przejazd przez zwrotnicę, dlatego ważne jest rozróżnienie między zdarzeniem faktycznym a pozornym.
- Po takim incydencie rozjazd zwykle wyłącza się z ruchu do czasu oględzin i dopuszczenia przez uprawnione osoby.
- Na bezpieczeństwo wpływają zarówno błędy w prowadzeniu ruchu, jak i stan napędu, zamknięć nastawczych oraz bieżące utrzymanie.
Rozprucie rozjazdu i jego skutki

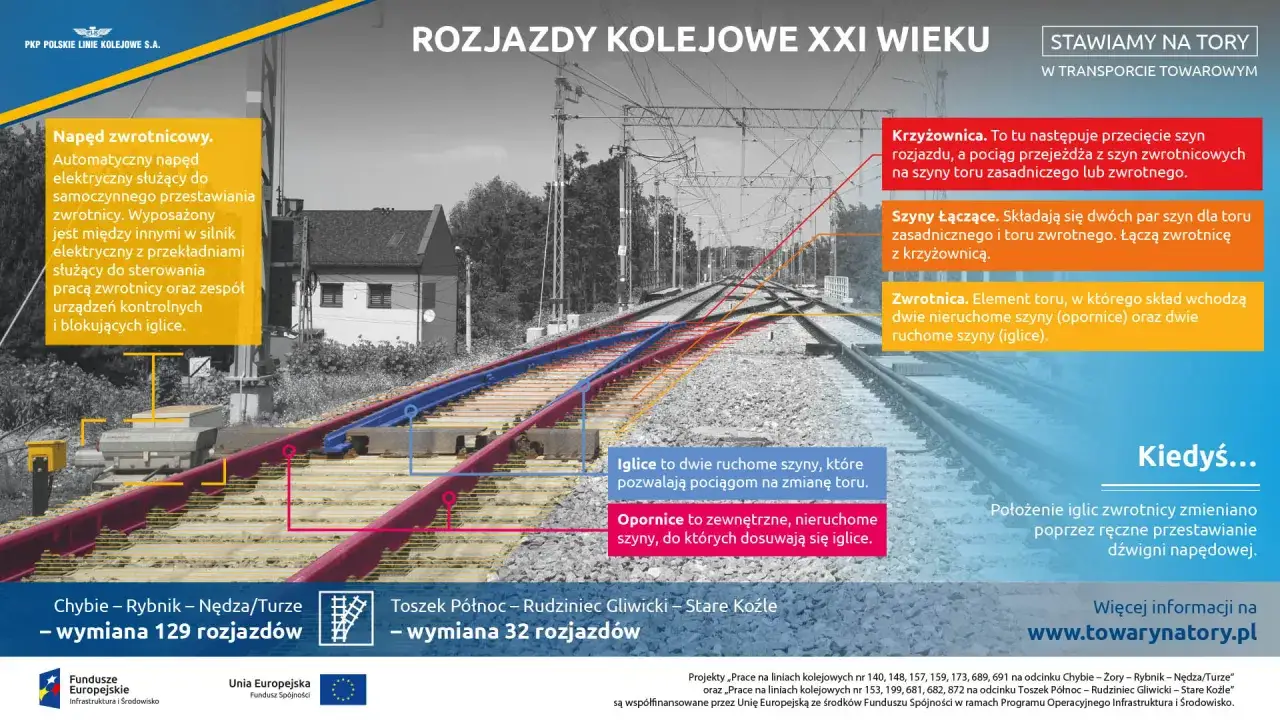

Żeby dobrze zrozumieć to zjawisko, trzeba zacząć od podstaw. Zwrotnica to część rozjazdu, zbudowana z iglic i opornic, która pozwala kierować pojazd z jednego toru na drugi. Do rozprucia dochodzi zwykle wtedy, gdy pojazd wjeżdża z ostrza, czyli od strony iglic, a rozjazd jest ustawiony w przeciwnym położeniu.
W takiej sytuacji obrzeża kół dociskają iglice i mogą je przestawić. Jeśli napęd jest rozpruwalny, układ powinien dopuścić taki ruch bez trwałego uszkodzenia. Jeśli napęd jest nierozpruwalny, skutki bywają poważniejsze: uszkodzenie zwrotnicy, napędu albo utrata prawidłowego zamknięcia toru. W praktyce nie jest to „łagodna” wersja awarii, tylko sygnał, że bezpieczeństwo przebiegu zostało naruszone.
| Cecha | Napęd rozpruwalny | Napęd nierozpruwalny |
|---|---|---|
| Co dzieje się przy przejeździe | Iglice mogą zostać przestawione przez koła, a napęd zwykle nie ulega zniszczeniu | Przejazd zazwyczaj kończy się uszkodzeniem rozjazdu albo napędu |
| Jak to wygląda w ruchu | Układ wykrywa niezgodność położenia i wymaga sprawdzenia | Rozjazd najczęściej od razu wypada z eksploatacji |
| Gdzie ma znaczenie | W układach, gdzie dopuszcza się taki sposób przejazdu | W miejscach, gdzie priorytetem jest sztywne utrzymanie położenia iglic |
| Wniosek praktyczny | Rozwiązanie rozpruwalne nie oznacza braku ryzyka | Nierozpruwalny napęd lepiej chroni zależności, ale gorzej znosi błąd ustawienia |
Właśnie dlatego ten temat nie jest ciekawostką z pogranicza techniki, tylko realnym problemem eksploatacyjnym. A skoro mechanizm jest już jasny, przejdźmy do tego, skąd takie zdarzenie bierze się w praktyce.
Skąd bierze się taki błąd na stacji i w manewrach
W kolei rzadko da się wskazać jedną przyczynę bez oględzin. Najczęściej to mieszanka czynnika ludzkiego, stanu urządzeń i organizacji ruchu. Ja zawsze patrzę na to w trzech warstwach: czy droga była właściwie przygotowana, czy urządzenia trzymały położenie oraz czy warunki na miejscu nie pogorszyły pracy całego układu.
- Błędnie przygotowana droga przebiegu - pojazd rusza przy niewłaściwie ustawionej zwrotnicy albo przy niepełnym utwierdzeniu przebiegu.
- Pomyłka podczas manewrów - szczególnie tam, gdzie tory są gęsto ułożone, a ruch odbywa się szybko i pod presją czasu.
- Utrata kontroli położenia - układ pokazuje stan niezgodny z rzeczywistością, choć pojazd nie musiał wcale przejechać przez zwrotnicę.
- Zużycie elementów mechanicznych - dotyczy to zwłaszcza zamknięć nastawczych, prętów kontrolnych i samego napędu.
- Warunki pogodowe - śnieg, lód, wilgoć i zanieczyszczenia potrafią pogorszyć pracę iglic i wydłużyć ich ruch.
Do tego dochodzi jeszcze zwykła ludzka presja: pośpiech, zbyt wczesne rozpoczęcie jazdy, błędne odczytanie sygnału lub niepełna komunikacja między personelem. To właśnie z tych drobnych potknięć bierze się większość zdarzeń, które później urastają do poważnego problemu dla całej stacji. I tu naturalnie pojawia się pytanie o skutki, bo one są dla ruchu najdotkliwsze.
Dlaczego to jest groźne dla ruchu i infrastruktury
Najprostsza odpowiedź brzmi: bo jedno zdarzenie może naruszyć zarówno bezpieczeństwo jazdy, jak i stan urządzeń torowych. Rozprucie nie kończy się na samym „przestawieniu iglic”. Często uszkodzeniu ulegają też napęd, zamknięcia, pręty nastawcze albo elementy kontroli położenia. W praktyce oznacza to zamknięcie rozjazdu, opóźnienia i konieczność ręcznej weryfikacji przez służby utrzymania.

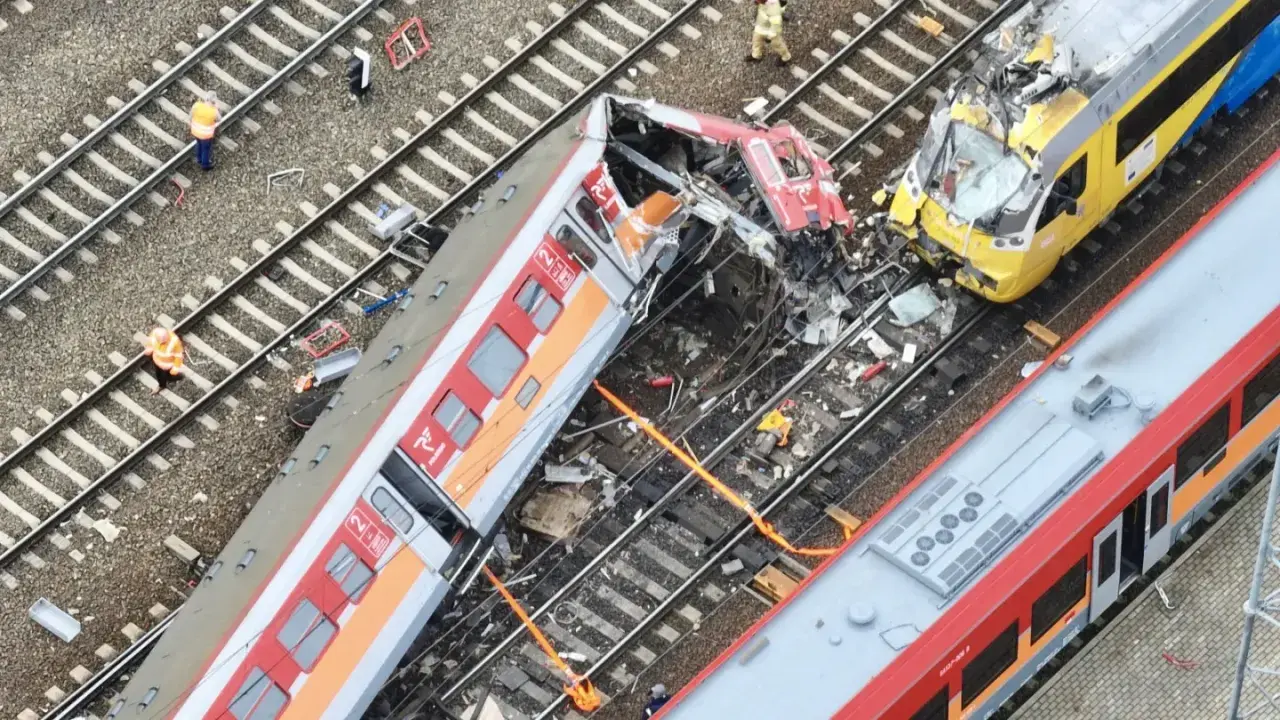

W raportach badania zdarzeń kolejowych widać, że skutki mogą być bardzo poważne. Jak pokazuje raport PKBWK, w jednym z przypadków wyjeżdżająca lokomotywa spowodowała rozprucie zwrotnicy i wjechała na tor zajęty przez pociąg pasażerski; skończyło się to obrażeniami kilku osób i poważnymi uszkodzeniami taboru. To dobry przykład tego, że problem nie jest lokalny - potrafi rozlać się na cały układ stacyjny.
- Na poziomie ruchowym pojawia się wstrzymanie przebiegu i konieczność zmiany organizacji jazd.
- Na poziomie infrastruktury trzeba sprawdzić stan iglic, opornic, zamknięć i napędu.
- Na poziomie bezpieczeństwa rośnie ryzyko wykolejenia lub wtórnej kolizji, jeśli ruch nie zostanie od razu zatrzymany.
Skoro skutki są tak szerokie, procedura reakcji też musi być sztywna i szybka. Właśnie tym zajmuje się kolejna sekcja.
Jak reaguje obsługa po wykryciu rozprucia
W polskich instrukcjach ruchowych reakcja jest jasno opisana. Dla rzeczywistego przejazdu przez niewłaściwie ułożoną zwrotnicę obowiązuje sekwencja działań, której nie wolno upraszczać „na zdrowy rozsądek”. Najpierw trzeba zabezpieczyć ruch, potem powiadomić właściwe osoby, a dopiero później dopuścić rozjazd do pracy.
- Rozjazd zostaje zamknięty dla ruchu.
- Obsługa powiadamia pracowników utrzymania oraz dyspozytora zakładu.
- Zdarzenie wpisuje się do książki kontroli urządzeń i dziennika ruchowego.
- Uprawnione osoby sprawdzają rozjazd wraz z napędem zwrotnicowym.
- Dopiero po pozytywnym sprawdzeniu i odpisaniu wyników można otworzyć rozjazd dla ruchu.
W dokumentacji PLK ważny jest też drugi wariant: utrata kontroli położenia zwrotnicy przy zajętym obwodzie. W takim przypadku najpierw sprawdza się w terenie stan iglic, zamknięć nastawczych oraz pręta nastawczego i prętów kontrolnych. Jeśli nie ma nieprawidłowości, można skasować sygnał alarmowy, a iglicę odlegającą zabezpieczyć zamkiem zapasowym. To jest istotne, bo nie każde wskazanie rozprucia oznacza realny przejazd taboru.
W niektórych sytuacjach instrukcje przewidują też ograniczenia eksploatacyjne, na przykład czasowe obniżenie prędkości dla jazd pociągowych do 40 km/h, dopóki rozjazd nie zostanie pełnoprawnie dopuszczony przez uprawniony personel. To nie jest formalność, tylko sposób na ograniczenie ryzyka do czasu wyjaśnienia stanu urządzeń. Z tego właśnie wynika potrzeba rozróżnienia między zdarzeniem faktycznym a pozornym.
Rozprucie faktyczne i pozorne
To rozróżnienie bywa pomijane, a jest naprawdę ważne. W praktyce oba stany mogą wyglądać podobnie na pulpicie, ale ich znaczenie jest inne. W jednym przypadku tabor rzeczywiście przejechał przez zwrotnicę w niewłaściwym położeniu, a w drugim układ tylko „zgłosił” problem, choć geometria toru nie została naruszona.
| Cecha | Rozprucie faktyczne | Rozprucie pozorne |
|---|---|---|
| Źródło problemu | Rzeczywisty przejazd pojazdu przez niewłaściwie ułożoną zwrotnicę | Utrata kontroli położenia zwrotnicy lub fałszywe wskazanie układu sterowania |
| Co widać na miejscu | Często są ślady przejazdu i możliwe uszkodzenia mechaniczne | Może nie być żadnych uszkodzeń toru |
| Co robi obsługa | Zamyka rozjazd, wzywa utrzymanie i czeka na oględziny | Sprawdza stan iglic, zamknięć i prętów, a potem decyduje o skasowaniu alarmu |
| Typowy przykład | Błąd w prowadzeniu ruchu albo manewrze | Chwilowy zanik zasilania lub inna usterka układu kontroli |
W jednym z raportów UTK opisano właśnie przypadek pozorny, związany z chwilowym zanikiem napięcia zasilającego. To pokazuje, że patrzenie wyłącznie na alarm na pulpicie jest za mało - trzeba jeszcze sprawdzić teren i logikę działania urządzeń. I tu dochodzimy do najważniejszej części: jak ogranicza się ryzyko, zanim do czegokolwiek dojdzie.
Jak ogranicza się ryzyko w praktyce
Najlepsza ochrona to połączenie utrzymania, poprawnej organizacji ruchu i dobrego doboru urządzeń. Same procedury nie wystarczą, jeśli rozjazd jest źle utrzymany albo napęd pracuje na granicy tolerancji. Z drugiej strony nawet bardzo dobry stan techniczny nie obroni stacji, jeśli obsługa popełni prosty błąd przy nastawianiu drogi.
- Regularne oględziny iglic, zamknięć, prętów i napędów - bo zużycie rzadko widać na pierwszy rzut oka.
- Porządne utrzymanie zimowe - odśnieżanie, usuwanie lodu i kontrola zabrudzeń robią większą różnicę, niż się zwykle zakłada.
- Dobór napędu do miejsca pracy - tam, gdzie rozjazd bywa przejeżdżany z ostrza, zależności muszą być bezwzględnie pewne.
- Jasna komunikacja między dyżurnym, nastawniczym i drużyną manewrową - tu błędy organizacyjne kosztują najwięcej.
- Natychmiastowa reakcja na alarmy i brak pokusy, by „próbować jeszcze raz” bez sprawdzenia w terenie.
Patrzę na to w ten sposób: im bardziej skomplikowany układ stacyjny, tym mniej miejsca na improwizację. Rozjazd ma działać pewnie, przewidywalnie i dawać jednoznaczną informację o położeniu iglic. Jeśli zaczyna wysyłać sygnały niezgodne z rzeczywistością, cała reszta systemu musi zareagować jak na realne zagrożenie. To nie jest nadgorliwość, tylko podstawowy warunek bezpiecznej eksploatacji.
Co to zdarzenie mówi o stanie infrastruktury torowej
Jeden incydent nie zawsze oznacza złą infrastrukturę. Czasem to pojedynczy błąd ruchowy, czasem usterka, która pojawiła się nagle. Ale jeśli podobne zdarzenia wracają na tym samym rozjeździe, traktuję to już jako sygnał ostrzegawczy dla całego układu: geometrii toru, nastawy napędu, jakości utrzymania i organizacji pracy w rejonie stacji.
- Powtarzalne alarmy oznaczają, że problem może leżeć głębiej niż tylko w jednorazowym przejeździe.
- Rozjazd, który często „gubi kontrolę”, wymaga nie tylko naprawy, ale też analizy przyczyny źródłowej.
- Jeżeli zdarzenie dotyczy torów o dużym znaczeniu dla ruchu pasażerskiego, skutki organizacyjne rosną błyskawicznie.
Jeśli mam zostawić jedną praktyczną myśl, to taką: przy ocenie takiego przypadku zawsze trzeba najpierw ustalić, czy doszło do realnego przejazdu przez zwrotnicę, czy tylko do utraty kontroli położenia. Dopiero potem ma sens szukanie winy w ruchu, napędzie albo utrzymaniu, bo to rozróżnienie porządkuje cały obraz zdarzenia.
