Podkłady betonowe są dziś jednym z najważniejszych elementów nawierzchni kolejowej, bo to od nich w dużej mierze zależą stabilność toru, trwałość układu i tempo utrzymania. W tym tekście wyjaśniam, jak działają w konstrukcji toru, gdzie sprawdzają się najlepiej, kiedy trzeba sięgnąć po inne rozwiązania oraz na co patrzeć przy montażu i ocenie stanu technicznego.
Najważniejsze fakty, które warto mieć przed oczami
- Betonowe podpory toru przenoszą obciążenia z szyn na podsypkę i utrzymują geometrię toru.
- W Polsce dominują na liniach głównych, bo dobrze współpracują z ruchem dużych prędkości i ciężkim taborem.
- Najczęściej spotyka się rozwiązania strunobetonowe, a w rozjazdach stosuje się specjalne podrozjazdnice.
- Ich trwałość zależy nie tylko od samego elementu, ale też od podsypki, odwodnienia i jakości podbicia.
- To nie jest rozwiązanie uniwersalne: na obiektach inżynieryjnych, w niektórych rozjazdach i przy szczególnych ograniczeniach konstrukcyjnych dobiera się inne warianty.
- Największe błędy pojawiają się zwykle nie w projekcie, tylko przy złym montażu, niedostatecznym zagęszczeniu i zaniedbanym utrzymaniu.

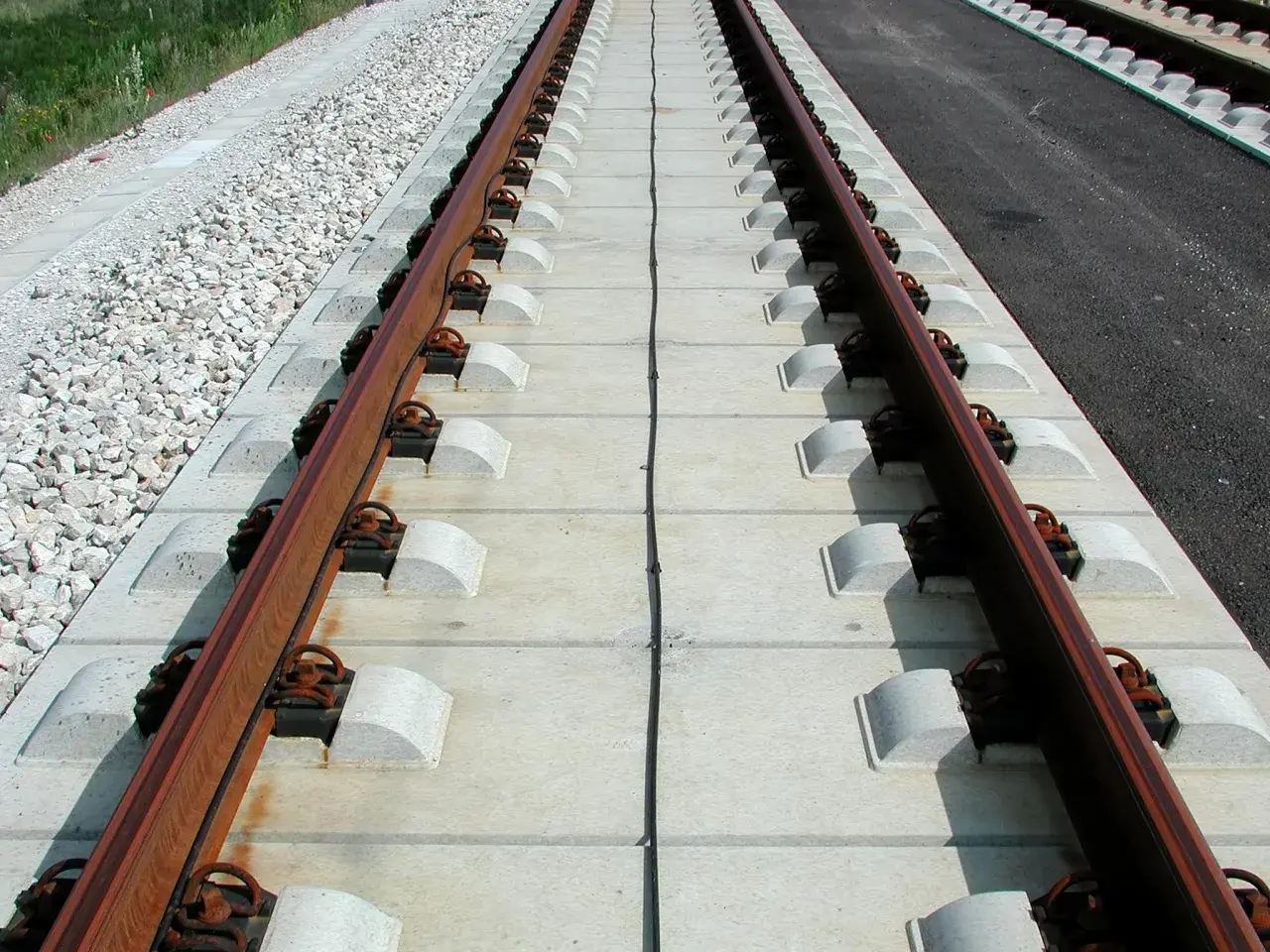

Jak działają w torze kolejowym
W klasycznej nawierzchni podsypkowej podpora szynowa ma bardzo konkretne zadanie: przejmuje siły od szyn, rozkłada je na podsypkę i utrzymuje właściwy rozstaw toru. W standardach PKP PLK taki element opisuje się właśnie jako podporę szynową, czyli część układu, która musi jednocześnie przenosić obciążenia pionowe, poziome i podłużne. To dlatego nie jest to zwykły „blok z betonu”, tylko element zaprojektowany pod pracę dynamiczną.
Z praktycznego punktu widzenia najważniejsze jest to, że betonowy element nośny stabilizuje tor tam, gdzie ruch jest intensywny i geometrycznie wymagający. W torze bezstykowym pomaga utrzymać układ w ryzach, a przy prawidłowo wykonanej podsypce ogranicza rozjeżdżanie się geometrii przy kolejnych cyklach obciążenia. Z mojego punktu widzenia to właśnie współpraca z podsypką, a nie sama „twardość betonu”, decyduje o tym, czy tor będzie zachowywał się przewidywalnie.
Warto też pamiętać o aspekcie elektrycznym. W wymaganiach odbiorowych PKP PLK minimalny opór elektryczny między szynami w węźle przytwierdzenia powinien wynosić 5 kΩ, bo nawierzchnia musi współpracować z urządzeniami sterowania ruchem kolejowym. Dlatego projekt toru nie kończy się na samym kształcie podkładu, ale obejmuje także system przytwierdzenia, izolację i zgodność z całym układem nawierzchni. To prowadzi wprost do pytania, jakie odmiany stosuje się w praktyce.
Jakie są ich odmiany i gdzie się je stosuje

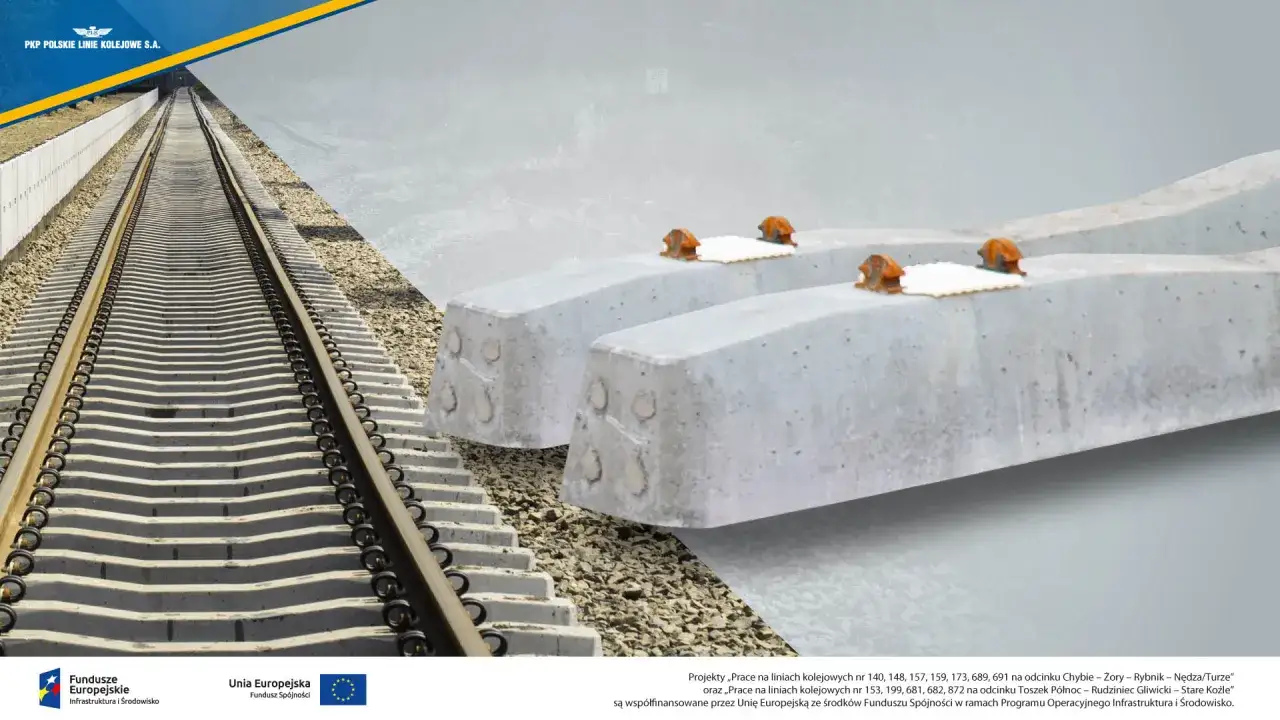

Na polskich liniach kolejowych najczęściej spotyka się podkłady strunobetonowe, czyli belki z betonu sprężonego, projektowane do konkretnych klas toru i typów szyn. W dokumentach PKP PLK występują m.in. typy PS-83/K, PS-83, PS-93, PS-94, PS-83S, PS-93S, PS-94S i PS-94M. Z punktu widzenia użytkownika nie chodzi o zapamiętanie symboli, tylko o zrozumienie, że każdy z nich odpowiada innemu zastosowaniu i innym warunkom pracy toru.
| Grupa | Przykłady | Gdzie się sprawdzają | Co je wyróżnia |
|---|---|---|---|
| Podkłady torowe | PS-93, PS-94, PS-83, PS-83/K | Szlaki i tory główne na nawierzchni podsypkowej | Dobór zależy od klasy toru, typu szyny i warunków eksploatacji |
| Wersje specjalne | PS-83S, PS-93S, PS-94S | Układy o szerokości 1520 mm | Przystosowane do innych wymagań geometrycznych i eksploatacyjnych |
| Wariant mostowy | PS-94M | Obiekty mostowe z podsypką | Stosowany tam, gdzie potrzebne są odbojnice |
| Podrozjazdnice | SP-93, SP-06a | Rozjazdy i skrzyżowania torów | To nie są zwykłe podkłady, tylko elementy dopasowane do geometrii rozjazdu |
W praktyce ważne jest jeszcze jedno rozróżnienie: na torze prostym liczy się inna logika pracy niż w rozjeździe. Podrozjazdnice są produkowane w doborach, bo muszą pasować do konkretnego układu części stalowych i dokładnego rozstawu osprzętu. To właśnie dlatego nie da się ich traktować jak produktu „jeden model do wszystkiego”. Jeśli ktoś chce rozumieć infrastrukturę torową, ten podział jest absolutnie podstawowy.
W standardach technicznych można też zauważyć, że przy modernizacjach i budowie linii do prędkości 250 km/h duży nacisk kładzie się na unifikację rozwiązań. Z punktu widzenia zarządcy infrastruktury to logiczne: mniej wariantów oznacza łatwiejsze utrzymanie, prostsze zakupy i bardziej przewidywalne zachowanie toru. A skoro wiemy już, jakie są odmiany, warto przejść do tego, dlaczego właśnie beton tak mocno zdominował główne szlaki.
Dlaczego dominują na głównych liniach
Największą przewagą jest stabilność geometryczna. Betonowy element nośny dobrze utrzymuje tor w rozstawie, lepiej znosi długotrwałe obciążenia i sprzyja pracy w układach, gdzie liczy się powtarzalność parametrów. Na liniach o dużym natężeniu ruchu to ma ogromne znaczenie, bo każda utrata geometrii oznacza później więcej robót utrzymaniowych i większe ryzyko ograniczeń prędkości.
Drugą przewagą jest trwałość materiałowa. Beton sprężony jest odporny na warunki atmosferyczne, nie gnije, nie wymaga impregnacji i dobrze znosi długie okresy eksploatacji, o ile podtorze i podsypka są wykonane poprawnie. Dla zarządcy oznacza to zwykle mniejszą częstotliwość wymian niż w przypadku rozwiązań drewnianych. W praktyce ważna jest jednak uczciwa dopowiedź: długi czas życia nie wynika wyłącznie z materiału, ale z jakości całego układu.
Jest też druga strona medalu. Cięższy element łatwiej stabilizuje tor, ale trudniej go transportować, układać i wymieniać. Beton jest również bardziej wrażliwy na błędy montażowe niż wielu inwestorów zakłada na początku. Jeśli podsypka jest źle zagęszczona albo odwodnienie działa słabo, zaleta materiału szybko przestaje mieć znaczenie. To prowadzi naturalnie do porównania z innymi rozwiązaniami, bo nie każdy odcinek toru powinien wyglądać tak samo.
Beton, drewno i stal w praktycznym porównaniu
W nowoczesnej infrastrukturze kolejowej nie ma jednego materiału, który byłby najlepszy wszędzie. Zależy to od klasy toru, miejsca zabudowy, ograniczeń konstrukcyjnych, sposobu prowadzenia utrzymania i oczekiwanego cyklu życia nawierzchni. W standardach PKP PLK podkłady drewniane pojawiają się dziś raczej wyjątkowo, a w pewnych sytuacjach dopuszcza się też inne warianty specjalne. To dobry punkt odniesienia: beton jest rozwiązaniem bazowym, ale nie jedynym możliwym.
| Materiał | Najmocniejsze strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Beton sprężony | Wysoka trwałość, dobra stabilność toru, małe wymagania w eksploatacji | Duża masa, większa wrażliwość na błędy montażowe, trudniejsza wymiana | Szlaki główne, odcinki o dużym ruchu, modernizacje |
| Drewno | Większa podatność, łatwiejsza obróbka, przydatność w wybranych miejscach specjalnych | Konieczność impregnacji, krótsza trwałość, większa zmienność parametrów | Wyjątkowe lokalizacje, niektóre rozjazdy, odcinki z ograniczeniami konstrukcyjnymi |
| Stal | Wysoka wytrzymałość, smukła konstrukcja | Nie zawsze korzystne zachowanie w torze, ograniczenia w geometrii i utrzymaniu | Rozwiązania specjalne, wybrane odcinki wymagające innej sztywności układu |
W dokumentach technicznych PKP PLK znajdziemy też ważną wskazówkę praktyczną: tam, gdzie inne ograniczenia konstrukcyjne, na przykład obiekty inżynieryjne, uniemożliwiają zastosowanie nawierzchni na podporach strunobetonowych, dobiera się rozwiązanie alternatywne. To pokazuje sedno sprawy: dobry projekt nie polega na forsowaniu jednego materiału, tylko na dopasowaniu konstrukcji do warunków. Z tego powodu równie ważne jak wybór materiału jest poprawne wykonanie i odbiór robót.
Jak wygląda montaż i odbiór w praktyce
Na budowie albo przy wymianie nawierzchni najważniejsze jest przygotowanie podłoża, a nie sam moment ułożenia gotowych elementów. Jeśli podsypka jest nierówna, zabrudzona albo źle zagęszczona, nawet najlepszy element betonowy nie pokaże pełni swoich możliwości. Dlatego kolejność działań ma znaczenie: najpierw stan podtorza i podsypki, potem układanie, przytwierdzenie, podbijanie i dopiero na końcu precyzyjna regulacja geometrii.
- Sprawdza się stan podtorza i odwodnienia, bo to one decydują o tym, czy nawierzchnia będzie pracowała stabilnie.
- Układa się podkłady z zachowaniem projektu i właściwych odstępów, tak aby tor miał prawidłową szerokość i geometrię.
- Montaż systemu przytwierdzenia musi być zgodny z typem szyny i przeznaczeniem toru.
- Wykonuje się podbicie i regulację, czyli dopasowanie toru do projektowanej niwelety i profilu.
- Na końcu prowadzi się odbiór jakościowy, w którym sprawdza się także wymiary, powierzchnię i wymagania materiałowe.
W wymaganiach odbiorowych zwraca się uwagę nie tylko na geometrię, ale również na cechy materiału. W instrukcjach PKP PLK pojawiają się między innymi: dopuszczalne odchyłki wymiarów, ciężar zgodny z dokumentacją techniczną z tolerancją do ±5%, nasiąkliwość betonu nie większa niż 5% i mrozoodporność co najmniej F125. To nie są detale „laboratoryjne dla zasady” - one realnie wpływają na to, czy element przetrwa lata pracy pod ruchem, wodą i mrozem.
Istotny jest też stan powierzchni podszynowej. Nie powinno być tam pęknięć, rys ani raków, bo właśnie w tych miejscach najczęściej zaczyna się miejscowa degradacja. Jeżeli kontrola jakości jest prowadzona pobieżnie, usterka często nie ujawni się od razu, tylko dopiero po kilku cyklach obciążenia. A to już oznacza większy koszt naprawy i więcej pracy utrzymaniowej. Z tej perspektywy najciekawsze są sytuacje, w których trzeba świadomie odstąpić od rozwiązania betonowego.
Kiedy nie są najlepszym wyborem
Betonowy element nośny nie jest uniwersalnym lekarstwem na każdy odcinek toru. Na rozjazdach stosuje się podrozjazdnice, bo sama geometria rozjazdu wymaga innego układu podparcia. Na obiektach inżynieryjnych mogą wejść w grę specjalne rozwiązania, a w niektórych przypadkach, gdy konstrukcja albo technologia nie pozwala na zastosowanie betonowych podpór, zarządca sięga po warianty drewniane lub inne materiały dopuszczone w standardach.
W praktyce ograniczenia pojawiają się najczęściej w trzech sytuacjach. Po pierwsze, gdy tor pracuje w miejscu o bardzo specyficznej geometrii, na przykład przy peronach, obiektach mostowych lub w węzłach rozjazdowych. Po drugie, gdy trzeba zachować większą podatność konstrukcji albo nietypowy sposób mocowania. Po trzecie, gdy istnieją ograniczenia logistyczne lub techniczne związane z remontem istniejącej linii. W standardach modernizacyjnych PKP PLK wyraźnie widać, że dobór elementów ma odpowiadać klasie toru i realnym warunkom, a nie modzie na jeden materiał.
Jest jeszcze jeden kompromis, o którym często się zapomina: im bardziej sztywny i stabilny układ, tym większe znaczenie ma jakość podsypki, czystość tłucznia i właściwe utrzymanie odwodnienia. Jeżeli ktoś liczy, że sam beton rozwiąże problemy złego podtorza, zwykle się rozczarowuje. Najlepiej sprawdza się tam, gdzie cała konstrukcja została złożona konsekwentnie, a nie tylko „na oko”.
Co naprawdę decyduje o trwałości takiego toru
Jeżeli miałbym wskazać trzy rzeczy, które najbardziej wpływają na trwałość nawierzchni z betonowymi podporami, wymieniłbym odwodnienie, stan podsypki i jakość podbicia. Sam element może być bardzo dobry, ale jeśli woda stoi w torze albo podsypka traci nośność, geometria zacznie się rozjeżdżać szybciej, niż sugerowałby katalogowy opis materiału. To dlatego w praktyce utrzymaniowej myśli się o całym układzie, a nie tylko o pojedynczym prefabrykacie.
Druga sprawa to regularna kontrola osprzętu. Luźne przytwierdzenia, lokalne uszkodzenia powierzchni, niewłaściwa wysokość podsypki przy czole podkładu czy ślady pęknięć są sygnałem ostrzegawczym, a nie kosmetyką. Jeśli takie objawy ignoruje się zbyt długo, naprawa bywa już nie miejscowa, ale odcinkowa. W kolei to zawsze oznacza większe koszty i większą ingerencję w ruch.
Najkrócej mówiąc: betonowa podpora toru sprawdza się świetnie tam, gdzie konstrukcja jest przemyślana od gruntu po szynę. Gdy chcemy trwałości, stabilności i przewidywalnego utrzymania, to właśnie takie rozwiązanie najczęściej wygrywa. Gdy jednak warunki są nietypowe, trzeba uczciwie dopuścić wyjątek i dobrać inny element nawierzchni, bo w infrastrukturze kolejowej rozsądny kompromis daje lepszy efekt niż upieranie się przy jednym schemacie.
