Szyna S42 to starszy profil lekkiej nawierzchni kolejowej, który nadal ma znaczenie tam, gdzie ruch jest mniejszy, a liczy się prostota utrzymania i zgodność z istniejącą infrastrukturą. W tym tekście pokazuję, jakie ma parametry, gdzie sprawdza się w torze i kiedy staje się rozwiązaniem zbyt słabym wobec dzisiejszych potrzeb eksploatacyjnych.
Najważniejsze dane o profilu S42 w jednym miejscu
- To lekki profil szyny stosowany głównie w torach drugorzędnych, lokalnych, stacyjnych i na bocznicach.
- Ma masę 42,48 kg/m, wysokość 140 mm, stopkę 125 mm i główkę 68 mm.
- W praktyce najlepiej działa tam, gdzie naciski i intensywność ruchu są umiarkowane.
- Jego słabszym punktem są zwykle złącza, dlatego stan łubków, śrub i podparcia toru ma duże znaczenie.
- W porównaniu z S49 i UIC60 daje mniejszy zapas wytrzymałości, więc nie jest dobrym wyborem dla torów o rosnącym obciążeniu.
Jakie miejsce zajmuje profil S42 w torze
W polskiej infrastrukturze torowej S42 zajmuje miejsce pośrednie między historycznymi, lżejszymi rozwiązaniami a współczesnymi profilami stosowanymi na głównych ciągach. Patrzę na niego przede wszystkim jak na profil użytkowy, a nie rozwojowy. To znaczy: dobrze spełnia swoją rolę tam, gdzie warunki są przewidywalne, ale nie daje dużego marginesu na wzrost ruchu albo cięższy tabor.
W praktyce taka szyna pojawia się w torach drugorzędnych, stacyjnych, pomocniczych i na bocznicach. Jej wartość nie polega na tym, że jest „nowoczesna”, tylko na tym, że nadal bywa sensowna ekonomicznie w układach, które nie wymagają pełnej nośności profilu ciężkiego. To ważne rozróżnienie, bo w kolejowym utrzymaniu bardzo często nie wygrywa rozwiązanie najmocniejsze, tylko najlepiej dopasowane do realnego obciążenia.
Jeżeli ktoś patrzy na S42 wyłącznie przez pryzmat masy, łatwo przeoczyć cały kontekst toru. Ten profil zaczyna mieć sens dopiero wtedy, gdy zestawi się go z ruchem, stanem podsypki, typem podkładów i przewidywanym cyklem utrzymaniowym. I właśnie od tych parametrów najlepiej przejść do liczb, bo one najwięcej mówią o możliwościach tej szyny.
Jakie ma wymiary i co z nich wynika
W materiałach technicznych PKP PLK i UTK profil S42 jest opisywany jako najlżejszy z trzech podstawowych typów szyn używanych w Polsce. Sama masa mówi sporo, ale dopiero zestawienie jej z wysokością, szerokością główki i grubością szyjki pokazuje, dlaczego ten profil sprawdza się tylko w określonych warunkach.
| Parametr | Wartość dla S42 | Co to oznacza w praktyce |
|---|---|---|
| Masa | 42,48 kg/m | Lżejszy profil oznacza mniejszy zapas nośności, ale też łatwiejszą obsługę podczas wymian i remontów. |
| Wysokość | 140 mm | Niższy przekrój daje mniejszą sztywność niż w S49 i UIC60. |
| Szerokość stopki | 125 mm | Stopka ma szerokość taką samą jak w S49, więc profil dobrze współpracuje z wieloma starszymi rozwiązaniami torowymi. |
| Szerokość główki | 68 mm | Główka jest tylko nieznacznie szersza niż w S49, ale cały przekrój pozostaje wyraźnie lżejszy. |
| Grubość szyjki | 13 mm | Szyjka przenosi siły między główką a stopką, więc przy tej grubości profil ma mniejszy zapas na przeciążenia i zużycie. |
| Średnica otworów łubkowych | 34 mm | To istotne przy doborze łubków i śrub złączowych, zwłaszcza w torze klasycznym. |
| Standardowe długości | 30 m, 18 m, 15 m | Krótsze odcinki oznaczają więcej złączek, a więc większe znaczenie utrzymania styków. |
Najważniejszy wniosek z tych danych jest prosty: S42 nie jest profilem „uniwersalnym”. Jego geometria wystarcza w torach o mniejszym obciążeniu, ale szybciej ujawnia ograniczenia tam, gdzie rosną siły dynamiczne, częstotliwość przejazdów i wymagania co do równości jazdy. Dlatego sama grubość stali nie wystarcza jako argument za pozostawieniem takiego profilu w każdym miejscu.
Warto też pamiętać, że o przydatności szyny nie decyduje wyłącznie przekrój. Równie ważne są podkłady, podsypka, stabilność toru i sposób łączenia odcinków, a to prowadzi już do pytania o to, gdzie S42 naprawdę ma sens.
Gdzie ten profil ma sens w praktyce
S42 najlepiej sprawdza się tam, gdzie tor nie jest narażony na intensywny ruch ciężkich składów. W praktyce są to zwykle tory boczne, stacyjne, ładunkowe i przemysłowe, a także odcinki lokalne o umiarkowanych prędkościach i małej liczbie przejazdów. Taki profil bywa też spotykany w starszej infrastrukturze, którą utrzymuje się etapami, bez pełnej przebudowy całego układu.
Jestem zwolennikiem myślenia systemowego: jeśli szyna ma pracować w bocznicy albo na torze pomocniczym, trzeba od razu ocenić, czy jej nośność odpowiada nie tylko dzisiejszemu ruchowi, ale też temu, co może pojawić się za kilka lat. Częsty błąd polega na tym, że inwestor patrzy wyłącznie na koszt materiału, a pomija przyszłe obciążenie eksploatacyjne. Wtedy S42 staje się pozorną oszczędnością.
W praktyce sens utrzymania tego profilu rośnie wtedy, gdy:
- ruch jest przewidywalny i niezbyt intensywny,
- nacisk osi i masa składów są ograniczone,
- tor nie ma pełnić roli głównego ciągu przewozowego,
- modernizacja całej nawierzchni byłaby nieproporcjonalna do realnego wykorzystania,
- istniejąca geometria toru jest stabilna i nie wymaga szybkiego podnoszenia parametrów.
Jeżeli jednak plan zakłada wzrost przepustowości albo dopuszczenie cięższego taboru, S42 lepiej traktować jako rozwiązanie przejściowe. I właśnie wtedy największe znaczenie zaczyna mieć utrzymanie, bo na lekkim profilu szybciej widać skutki zaniedbań w złączach i podparciu toru.
Jak utrzymuje się tor z lekką szyną
W torze opartym na S42 nie można lekceważyć złącz. To one zwykle zużywają się szybciej niż środkowe odcinki szyny, zwłaszcza przy klasycznej nawierzchni z odcinkami łączonymi śrubami łubkowymi. W bocznicach i torach pomocniczych spotyka się rozwiązania z łubkiem Ł42, przytwierdzeniem typu K oraz zestawami podkładek i przekładek, które mają stabilizować pracę złącza. To działa, ale tylko przy regularnej kontroli.
Złącza są tu pierwszym miejscem kontroli
Gdy oceniam taki tor, zaczynam od sprawdzenia luzów, zużycia śrub, stanu łubków i ewentualnych różnic wysokości na styku. Jeśli złącze pracuje nieprawidłowo, tor zaczyna „pukać”, a lokalne dynamiczne uderzenia szybko przenoszą się na podsypkę i podkłady. W lekkim profilu ta spirala postępuje szybciej niż w cięższych szynach.
Podparcie toru ma większe znaczenie niż sam profil
W praktyce równie ważne jak złącza są podkłady i stan podsypki. Na torze z S42 nie ma miejsca na rozluźnione przytwierdzenia, nierówne osiadanie albo wilgotną, wypłukaną podsypkę. Jeśli podparcie jest słabe, szyna nie ma szans skompensować błędów konstrukcyjnych. To właśnie dlatego przy lekkich profilach tak często mówi się o „problemie całej nawierzchni”, a nie tylko samej szyny.
Przeczytaj również: Rozjazd kolejowy - budowa, montaż, utrzymanie. Co musisz wiedzieć?
Co sprawdzam podczas oględzin

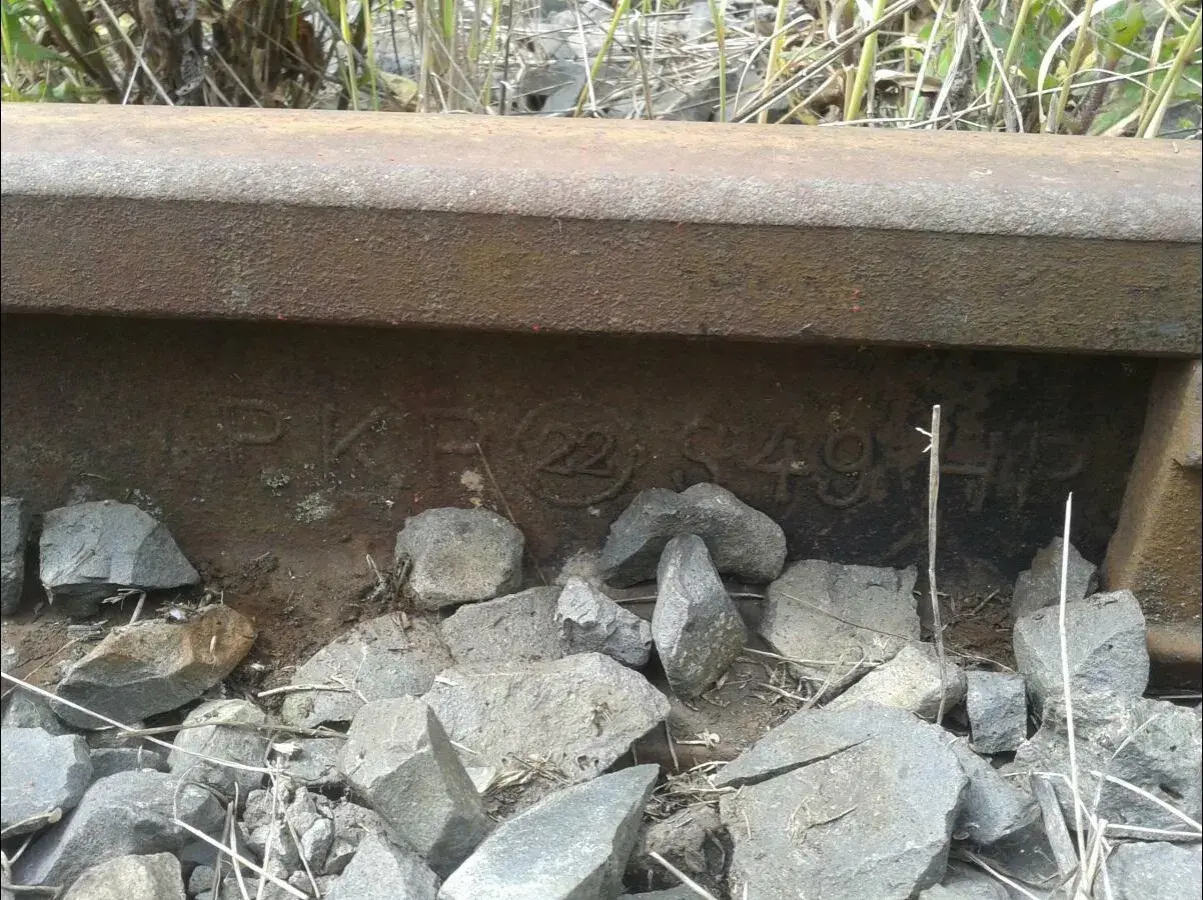

- stan cechy na szyjce szyny, żeby potwierdzić typ i rocznik,
- luzy i ślady pracy w złączach,
- zużycie główki na odcinkach najbardziej obciążonych,
- osiadanie podkładów i stan podsypki,
- stan przytwierdzeń oraz ewentualne pęknięcia podkładów lub obluzowanie śrub.
W dokumentacjach bocznic można spotkać także warianty z podkładami drewnianymi albo betonowymi i przytwierdzeniem typu K dla szyn S42 lub S49. To praktyczne, bo daje elastyczność doboru rozwiązania, ale nie zmienia podstawowej prawdy: przy lekkim profilu utrzymanie musi być bardziej zdyscyplinowane. Stąd już tylko krok do porównania z cięższymi profilami, które dzisiaj dominują w poważniejszych zadaniach przewozowych.
S42 na tle S49 i UIC60
Porównanie z S49 i UIC60 jest potrzebne, bo sama nazwa profilu niewiele mówi o jego rzeczywistej roli. Najprościej ujmując: S42 jest rozwiązaniem lżejszym, S49 stanowi środek stawki, a UIC60 daje największy zapas wytrzymałości i sztywności. Różnice w masie przekładają się tu bezpośrednio na zachowanie toru pod obciążeniem.
| Kryterium | S42 | S49 | UIC60 |
|---|---|---|---|
| Masa na metr | 42,48 kg/m | 49,43 kg/m | 60,34 kg/m |
| Wysokość | 140 mm | 149 mm | 172 mm |
| Szerokość stopki | 125 mm | 125 mm | 150 mm |
| Szerokość główki | 68 mm | 67 mm | 72 mm |
| Grubość szyjki | 13 mm | 14 mm | 16,5 mm |
| Typowe zastosowanie | Tory lokalne, bocznice, układy pomocnicze | Tory o większym znaczeniu i obciążeniu, nadal bardzo szeroko stosowane | Linie główne, większe prędkości i obciążenia |
| Zapas na wzrost ruchu | Niewielki | Umiarkowany | Największy z tej trójki |
Ta tabela dobrze pokazuje, że wybór profilu nie jest konkursem na „najmocniejszą stal”, tylko decyzją o dopasowaniu do funkcji toru. Jeśli ma rosnąć ruch, S49 jest zwykle naturalnym krokiem pośrednim. Gdy mówimy o torach głównych, dużych naciskach i wyższych prędkościach, przewagę bierze UIC60. S42 zostaje wtedy tam, gdzie jego ekonomika nadal ma sens, ale nie powinien już udawać profilu do zadań cięższych.
To prowadzi do ostatniego pytania, które w praktyce decyduje o wielu modernizacjach: kiedy taki profil jeszcze pracuje, a kiedy tylko odwleka konieczną wymianę.
Kiedy profil jeszcze pracuje, a kiedy tylko odkłada problem na później
Najprostsza reguła brzmi tak: jeśli tor z S42 ma stabilną geometrię, niewielki ruch i przewidywalne obciążenie, można go utrzymywać i naprawiać punktowo. Jeśli jednak zaczynają się powtarzalne luzy w złączach, osiadanie, falowanie główki albo wzrost obciążenia taboru, sam profil przestaje wystarczać jako odpowiedź na problem. Wtedy trzeba patrzeć szerzej niż tylko na wymianę odcinka szyny.
- Zostawić i monitorować, gdy ruch jest mały, a tor zachowuje parametry bez częstych interwencji.
- Naprawiać punktowo, gdy problem dotyczy pojedynczych złącz, lokalnych osiadań albo miejscowego zużycia główki.
- Planować wymianę, gdy rośnie liczba defektów, a tor nie daje już komfortu bezpiecznej eksploatacji.
- Modernizować systemowo, gdy słabe są także podkłady, podsypka i odwodnienie, bo sama zmiana szyny niczego trwałego nie rozwiąże.
Z mojego punktu widzenia najważniejsze jest jedno: S42 bywa nadal użyteczny, ale nie jest profilem bez kompromisów. To rozwiązanie do konkretnego zadania i konkretnej skali ruchu. Jeśli tor ma przejąć więcej pracy, warto wcześniej policzyć całą nawierzchnię, a nie tylko sam koszt stali. Wtedy decyzja o pozostawieniu albo wymianie przestaje być intuicją, a staje się techniczną oceną ryzyka i opłacalności.
