Łubek, czyli płytka łącząca końce szyn, to niewielki element, który decyduje o ciągłości toru, jego geometrii i zachowaniu pod obciążeniem. W praktyce od jakości takiego złącza zależą drgania, hałas, trwałość nawierzchni i komfort jazdy. Poniżej wyjaśniam, jak ten element działa, gdzie nadal się go stosuje i kiedy lepiej postawić na inne rozwiązanie.
To temat ważny nie tylko dla osób zajmujących się utrzymaniem torów. Przy modernizacji linii, ocenie zużycia albo zwykłym zrozumieniu, dlaczego jeden odcinek toru pracuje inaczej niż drugi, złącze szynowe okazuje się jednym z pierwszych miejsc, które warto sprawdzić.
Najważniejsze informacje o złączu szynowym w torze
- Łubek spina końce szyn i pomaga utrzymać ciągłość mechaniczną toru.
- To element starej, ale nadal użytecznej technologii, szczególnie w torze stykowym i na bocznicach.
- W nowoczesnych liniach częściej stosuje się tor bezstykowy, bo lepiej znosi duże prędkości i ruch ciężki.
- Największym problemem złącza są drgania, zużycie końców szyn i luzowanie połączenia.
- W torze stykowym liczy się dokładny montaż, właściwy luz i regularna kontrola stanu śrub oraz elementów izolacyjnych.
Czym jest łubek i jaką rolę pełni w torze
W najprostszym ujęciu łubek spina dwa końce szyn tak, aby siły z jednego odcinka mogły przejść na drugi bez utraty prowadzenia koła. Nie jest to więc zwykła blacha łącząca stal ze stalą, ale element, który współpracuje ze śrubami, podkładkami, a czasem z przekładkami izolacyjnymi. Dzięki temu końce szyn utrzymują właściwy rozstaw, a styk nie rozpada się pod wpływem przejazdów taboru.
Patrzę na niego przede wszystkim jako na miejsce przejmowania obciążeń dynamicznych. Koło nie przejeżdża przez złącze gładko tak jak przez długi spawany odcinek, więc każda niedokładność montażu szybko daje o sobie znać. Z tego powodu złącze szynowe jest jednym z tych miejsc w torze, które zdradzają stan nawierzchni szybciej niż reszta układu. Zanim przejdę do budowy, warto zobaczyć, z czego taki układ się składa.
Jak zbudowane jest złącze łubkowe

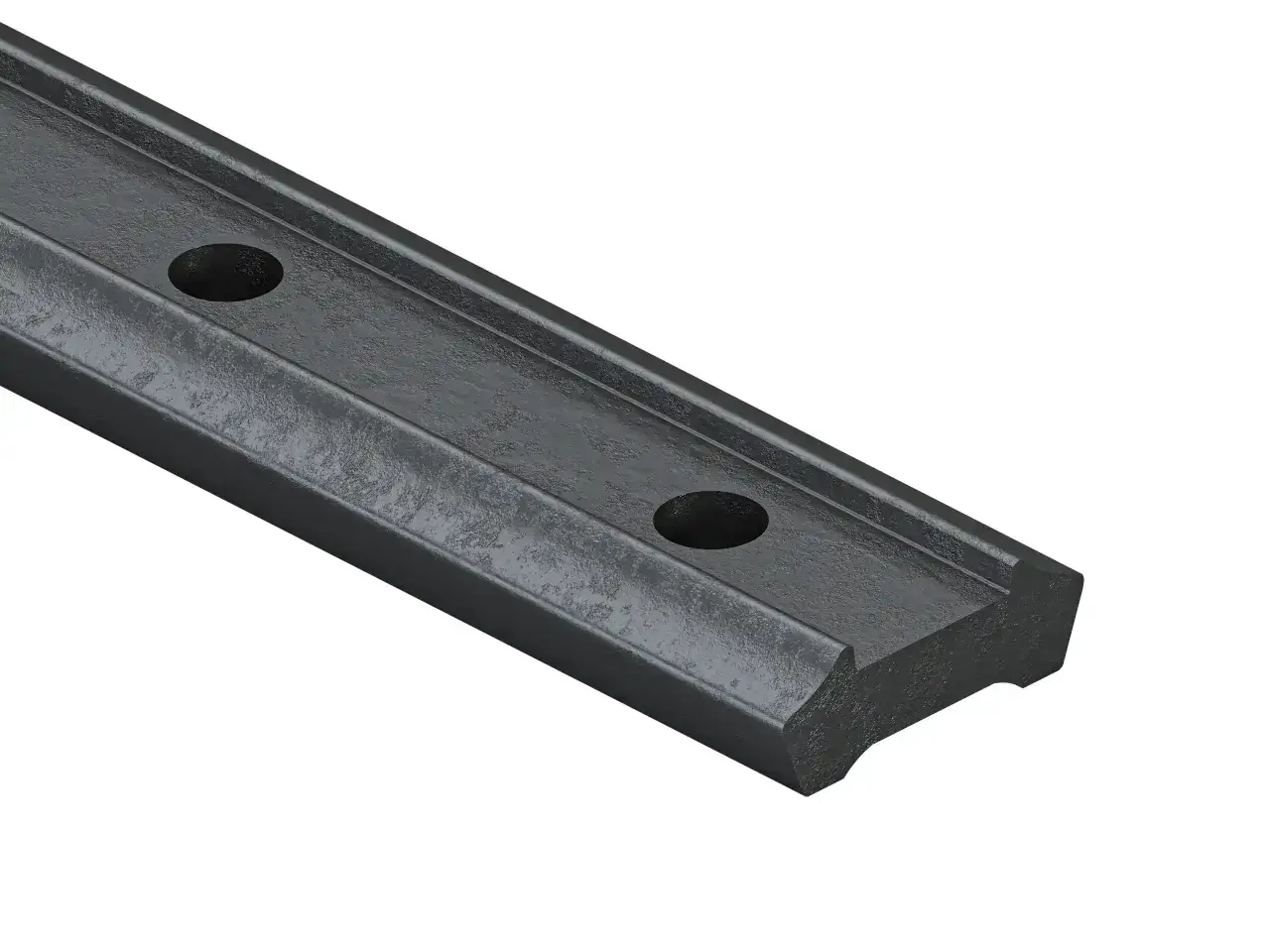

W klasycznej wersji złącze tworzą dwa końce szyn, dwa łubki boczne, komplet śrub z nakrętkami i odpowiednie podkładki. Łubki obejmują szyjkę i stopkę szyny z obu stron, a śruby dociągają cały pakiet tak, aby styk nie pracował samodzielnie. W złączach izolowanych dochodzą jeszcze elementy separujące elektrycznie oba końce szyny.
- Łubki boczne przenoszą część sił i stabilizują położenie końców szyn.
- Śruby i nakrętki utrzymują odpowiedni docisk całego układu.
- Podkładki pomagają rozłożyć nacisk i ograniczyć luzowanie.
- Przekładki izolacyjne pojawiają się tam, gdzie złącze ma pełnić także funkcję elektryczną.
W praktyce ważny jest nie tylko sam zestaw części, ale też sposób ich współpracy. W starszych i prostszych rozwiązaniach spotyka się układ wiszący, w którym styk znajduje się między podkładami, oraz układ podparty, lepiej oparty na sąsiednich podporach. Ten detal nie jest kosmetyczny: wpływa na to, jak szybko zacznie wybijać się styk i jak będzie zachowywać się tor pod ruchem. To prowadzi wprost do pytania, gdzie takie rozwiązanie nadal ma sens, a kiedy lepiej je zastąpić inną technologią.
Gdzie nadal stosuje się połączenia łubkowe
W nowoczesnej infrastrukturze kolejowej złącza łubkowe nie zniknęły, ale przestały być rozwiązaniem domyślnym na głównych magistralach. Wciąż spotyka się je na torach stykowych, bocznicach, odcinkach tymczasowych oraz tam, gdzie warunki eksploatacyjne albo techniczne nie pozwalają na tor bezstykowy. W standardach PKP PLK tor stykowy opisuje się jako układ z szynami o nominalnej długości do 60 m; zasadniczo przewiduje się go dla prędkości do 80 km/h, a po uzgodnieniu do 120 km/h.
W praktyce chodzi o kompromis między technologią, kosztem i możliwościami utrzymania. Tam, gdzie liczy się prostota naprawy i łatwość wymiany pojedynczych odcinków, tor stykowy bywa nadal uzasadniony. Tam, gdzie priorytetem są wysoka prędkość, mniejsze drgania i mniej prac utrzymaniowych, wygrywa tor bezstykowy. Z tej różnicy wynika też podział na kilka typów złącz, które warto rozróżniać.
Jakie są najważniejsze odmiany złączy szynowych
Nie każde złącze działa tak samo, bo nie każdy tor stawia te same wymagania. Najprościej można je uporządkować według funkcji i sposobu pracy.
| Rodzaj | Zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Złącze łubkowe zwykłe | Tory stykowe, bocznice, odcinki o prostszej infrastrukturze | Prosty montaż i łatwa wymiana | Większe drgania i szybsze zużycie w strefie styku |
| Złącze izolowane | Odcinki z kontrolą zajętości, układy srk, linie zelektryfikowane | Zapewnia ciągłość mechaniczną i separację elektryczną | Wymaga bardzo starannego wykonania i kontroli stanu izolacji |
| Połączenie zgrzewane lub spawane | Tor bezstykowy i linie o większym natężeniu ruchu | Najmniej zakłóceń geometrycznych i akustycznych | Wyższe wymagania technologiczne i większa rola specjalistycznego sprzętu |
Jeśli patrzę na ten temat czysto praktycznie, najważniejsza różnica nie dotyczy samego metalu, lecz tego, czy styk ma pozostać świadomym elementem toru, czy ma zostać z niego praktycznie wyeliminowany. Właśnie dlatego złącza łubkowe nadal istnieją, choć w wielu miejscach ustępują rozwiązaniom bezstykowym. A skoro już wiemy, jakie są odmiany, pozostaje jeszcze pytanie o to, dlaczego to właśnie ten fragment toru zużywa się najszybciej.
Dlaczego złącze jest jednym z najbardziej obciążonych miejsc toru
Każde złącze szynowe jest miejscem, w którym tor przestaje być idealnie ciągły. Koło przejeżdżające przez styk generuje dodatkowe uderzenie, a to oznacza większe siły, hałas i szybsze zużycie elementów sąsiednich. Z biegiem czasu skutkiem mogą być luźniejsze śruby, wybicia na końcach szyn, niewielkie uskoki pionowe albo boczne i pogorszenie komfortu jazdy.
Najczęściej szukam wtedy nie jednego problemu, ale całego łańcucha drobnych zaniedbań. Nierówny docisk śrub, zużyte podkładki, niewłaściwy luz termiczny albo różnica wysokości między końcami szyn potrafią razem stworzyć bardzo wyraźną wadę toru. W praktyce objawia się to stukiem, przyspieszonym zużyciem główek szyn i koniecznością częstszych napraw. To naturalnie prowadzi do tematu montażu i utrzymania, bo tutaj właśnie decyduje się, czy złącze będzie pracować poprawnie, czy stanie się źródłem kłopotów.
Jak montuje się i utrzymuje złącze, żeby nie robiło problemów
Najważniejsze jest dokładne ustawienie końców szyn i równomierne dociągnięcie całego układu. Złącze nie może pracować na skręcenie, bo wtedy siły rozkładają się nierówno i szybko pojawiają się uszkodzenia. Dobrze wykonany montaż uwzględnia też odpowiedni luz na zmianę długości szyn pod wpływem temperatury, stan otworów śrubowych oraz zgodność elementów z profilem szyny.
- Sprawdza się osiowość końców szyn, żeby koło nie trafiało na uskok.
- Kontroluje się docisk śrub po montażu i podczas przeglądów.
- Ocenia się zużycie łubków, podkładek i elementów izolacyjnych.
- Weryfikuje się luz w stykach, bo zbyt mały albo zbyt duży obciąża tor.
- Nie miesza się przypadkowych części z różnych systemów, jeśli dokumentacja przewiduje konkretny komplet.
W utrzymaniu najwięcej szkody robią trzy rzeczy: niedokładność, odkładanie drobnych napraw i bagatelizowanie pierwszych oznak luzowania. Jeżeli złącze zaczyna pracować głośniej niż otaczający tor, to zwykle nie jest to uroda miejsca, tylko sygnał, że coś wymaga sprawdzenia. Z tego powodu ostatnia rzecz, którą warto uporządkować, to prosta decyzja: kiedy łubek ma sens, a kiedy lepiej szukać rozwiązania bezstykowego.
Kiedy łubek ma sens, a kiedy lepszy jest tor bezstykowy
Łubek sprawdza się tam, gdzie tor ma być prosty w naprawie, a obciążenia nie są na tyle duże, by wymuszać pełną ciągłość spawaną. Dobrze pasuje do miejsc o ograniczonym budżecie, do odcinków pomocniczych i do sytuacji, w których liczy się szybka wymiana fragmentu nawierzchni. W takich warunkach jego największą zaletą jest przewidywalność: wiadomo, co się zużyje, jak to sprawdzić i jak to wymienić.
Tor bezstykowy wygrywa natomiast tam, gdzie liczy się mniejsze zużycie, wyższy komfort jazdy i niższy poziom drgań. To rozwiązanie bardziej wymagające technologicznie, ale w dłuższym horyzoncie zwykle korzystniejsze eksploatacyjnie. Dlatego, gdy patrzę na cały układ bez uprzedzeń, widzę nie lepszy i gorszy element, tylko dwa różne sposoby budowania toru pod różne warunki pracy. Jeśli z tego tekstu warto zapamiętać jedną rzecz, to właśnie tę, że złącze szynowe trzeba oceniać nie samo w sobie, ale zawsze w kontekście całej nawierzchni i roli, jaką ma pełnić.
W praktyce technicznej łubek nie jest drobiazgiem, lecz elementem, który przenosi obciążenia, stabilizuje styk i mówi dużo o stanie toru już na pierwszy rzut oka. Gdy dobrze rozumie się jego budowę, zastosowanie i ograniczenia, łatwiej ocenić, czy dany odcinek nadaje się do dalszej eksploatacji, wymaga naprawy, czy powinien zostać przebudowany na rozwiązanie bezstykowe.
