Sprawny układ torowy decyduje nie tylko o tym, czy pociąg pojedzie, ale też z jaką prędkością, jak cicho i jak bezpiecznie będzie pracował na danym odcinku. W tym tekście rozkładam temat na części: od budowy i typów nawierzchni po parametry, które naprawdę wpływają na eksploatację, utrzymanie i koszty modernizacji. Patrzę na to praktycznie, bo w kolei najwięcej znaczą nie deklaracje, tylko to, jak dana konstrukcja zachowuje się w ruchu.
Najważniejsze fakty o układzie torowym w praktyce
- To podstawowy element drogi szynowej, który prowadzi zestawy kołowe i przenosi obciążenia na podtorze.
- W Polsce dominuje rozstaw 1435 mm, a dokładność geometrii liczy się tu co do milimetra.
- Najczęściej spotyka się nawierzchnię podsypkową, bo dobrze łączy koszt, trwałość i łatwość remontu.
- Bezpieczeństwo zależy od całego układu - szyn, podkładów, przytwierdzeń, podsypki, odwodnienia i geometrii.
- Utrzymanie nie polega wyłącznie na wymianie szyn; równie ważne są pomiary, podbijanie, szlifowanie i kontrola rozjazdów.
Jak rozumieć ten element infrastruktury
W ujęciu technicznym to dwa równoległe toki szynowe ułożone w ustalonej odległości, czyli podstawowy układ nośny nawierzchni kolejowej. Jego zadanie jest proste tylko z pozoru: prowadzić pojazd, utrzymać właściwy kierunek jazdy i przenieść ogromne obciążenia na grunt w taki sposób, żeby nie zniszczyć konstrukcji pod spodem. W praktyce to właśnie od jakości tego układu zależy, czy pociąg jedzie płynnie, czy zaczyna „pracować” na nierównościach, a utrzymanie staje się coraz droższe.
W Polsce standardem jest rozstaw 1435 mm, czyli szerokość toru normalnego. Ten wymiar nie jest przypadkowy ani umowny - ma bezpośredni wpływ na kompatybilność taboru, przejazdy między siecią a bocznicami oraz na to, jakie prędkości i naciski osi mogą być dopuszczone na danej linii. Właśnie dlatego patrzę na tor nie jak na sam metal, ale jak na precyzyjnie zestrojoną konstrukcję, w której każdy milimetr ma znaczenie.
Gdy ten punkt jest jasny, łatwiej przejść do budowy. A tam szybko wychodzi, że o działaniu całej konstrukcji nie decyduje jeden element, tylko suma kilku warstw i połączeń.

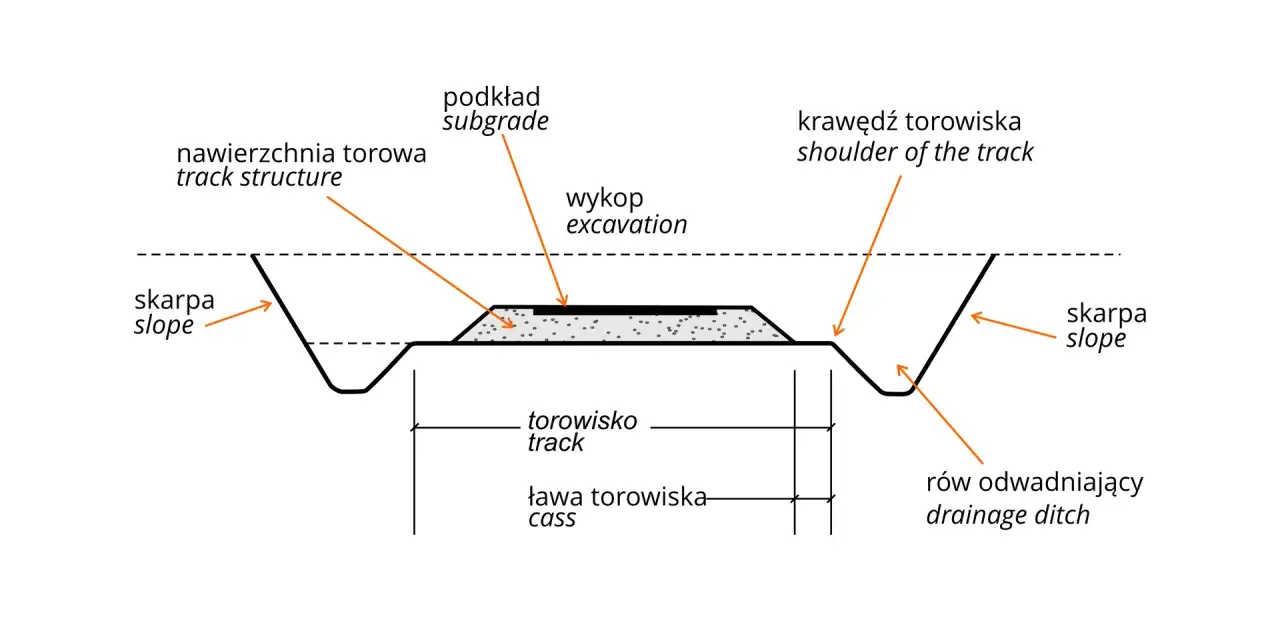

Z czego składa się konstrukcja toru
Szyny
Szyny przejmują siły pionowe i poprzeczne od kół, prowadzą zestawy kołowe i nadają im właściwy kierunek. To także element, przez który w liniach zelektryfikowanych może płynąć prąd zasilający, a w odcinkach izolowanych pełnią ważną rolę w systemach sterowania ruchem. W praktyce spotyka się różne profile szyn, między innymi S42, S49 oraz UIC60, a ich dobór zależy od obciążeń i parametrów linii.
Podkłady i przytwierdzenia
Podkłady stabilizują rozstaw i rozkładają obciążenia na większą powierzchnię. Mogą być drewniane, betonowe albo rzadziej stalowe, ale w sieci głównej najczęściej widzi się dziś rozwiązania betonowe, bo dobrze znoszą intensywny ruch. Równie ważne są przytwierdzenia, czyli zestaw elementów mocujących szynę do podkładu. To one decydują o sprężystości układu, tłumieniu drgań i utrzymaniu geometrii pod ruchem.
Podsypka i podtorze
Podsypka, zwykle tłuczniowa, nie jest tylko „kamieniem pod tor”. Jej rola jest znacznie szersza: odprowadza wodę, stabilizuje konstrukcję i pozwala na korektę położenia toru podczas utrzymania. Pod nią znajduje się podtorze, czyli grunt i warstwy wzmacniające, które muszą bezpiecznie przyjąć obciążenie z całej konstrukcji. Jeśli tutaj pojawi się słabość, problem bardzo szybko wraca na powierzchnię w postaci osiadań, nierówności albo lokalnych deformacji.
Rozjazdy i elementy specjalne
Na stacjach i w węzłach kolejowych do gry wchodzą rozjazdy, skrzyżowania, złącza i elementy kompensujące wydłużenia termiczne. To miejsca bardziej wrażliwe niż zwykły odcinek szlaku, bo łączą precyzję geometrii z ruchem częściowym i częstymi zmianami kierunku jazdy. Z punktu widzenia utrzymania są po prostu bardziej wymagające, a więc też droższe w kontroli i naprawie.
Skoro znamy już budowę, naturalnie pojawia się kolejne pytanie: jakie warianty tej konstrukcji faktycznie spotyka się w terenie i dlaczego jedne rozwiązania dominują, a inne pozostają niszowe.
Jakie rodzaje spotyka się najczęściej
Najpraktyczniejszy podział dotyczy samej konstrukcji nawierzchni. W sieci kolejowej przeważa rozwiązanie podsypkowe, bo jest stosunkowo elastyczne, tańsze w wykonaniu i łatwiejsze do remontu. Konstrukcja bezpodsypkowa pojawia się głównie tam, gdzie brakuje miejsca na klasyczną warstwę tłucznia albo gdzie konstrukcja musi być wyjątkowo stabilna, na przykład w tunelach, na mostach i wiaduktach.
| Rodzaj konstrukcji | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Podsypkowa | Większość linii otwartych | Łatwiejsza korekta geometrii i niższy koszt remontu | Wymaga regularnego utrzymania i dobrego odwodnienia |
| Bezpodsypkowa | Tunele, obiekty inżynieryjne, odcinki o ograniczonej przestrzeni | Wysoka stabilność i mniejsza podatność na osiadanie | Wyższy koszt budowy i trudniejsze naprawy |
Drugi podział dotyczy rozstawu. W Polsce standardem pozostaje 1435 mm, ale na wybranych odcinkach spotyka się też tor szerokotorowy 1520 mm, a wąskotorowy - zwykle od 600 do 1000 mm - pozostaje domeną linii lokalnych, turystycznych albo przemysłowych. Rozstaw wpływa na dobór taboru, interoperacyjność i koszty całego systemu, więc nie jest technicznym dodatkiem, tylko jedną z kluczowych decyzji projektowych.
Na ruchowym szlaku liczy się przede wszystkim płynność i przepustowość. Na stacji ważniejsza staje się liczba rozjazdów, a na bocznicy odporność na manewry, punktowe obciążenia i częstsze postoje. To dlatego ten sam odcinek infrastruktury może być oceniany zupełnie inaczej w zależności od funkcji, jaką pełni w sieci.
Do tego dochodzi jeszcze kwestia parametrów geometrycznych i nośności, a właśnie one najczęściej decydują o tym, czy pociąg jedzie spokojnie, czy zaczyna przenosić drgania na całą konstrukcję.

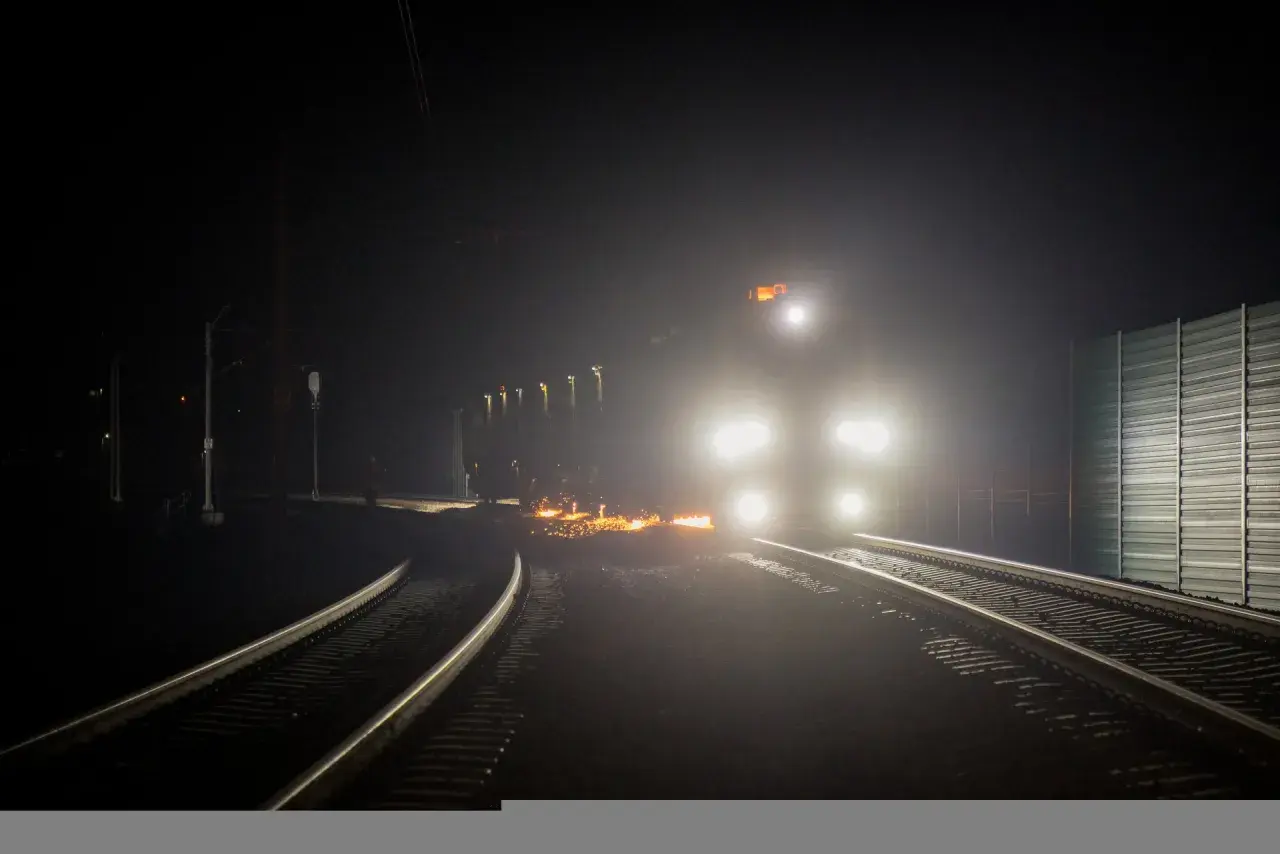

Co decyduje o bezpieczeństwie i komforcie jazdy
Geometria i prześwit
Jednym z najważniejszych parametrów jest prześwit, czyli szerokość mierzona 14 mm poniżej powierzchni tocznej szyn. To drobiazg tylko na papierze, bo właśnie ten wymiar przesądza o zgodności z profilem kół i o tym, czy pojazd będzie prowadzony stabilnie. W praktyce liczy się też przechyłka na łukach, promień łuku i płynność przejścia między odcinkami prostymi a krzywymi.
Wichrowatość i nierówności
Jeżeli tor zaczyna „falować” w pionie albo poziomie, rośnie ryzyko niewygody, hałasu i przyspieszonego zużycia elementów. Wichrowatość, czyli różnice wysokości między tokami szynowymi na krótkim odcinku, oraz nierówności podłużne i poprzeczne są jednymi z pierwszych sygnałów, że konstrukcja przestaje pracować tak, jak powinna. Z mojego punktu widzenia to właśnie takie odchyłki najczęściej zdradzają problem wcześniej niż sama widoczna korozja czy pęknięcie.
Przeczytaj również: Tor kolejowy - Co to jest i z czego się składa?
Nacisk osi i obciążenie na metr toru
Każda linia ma określone dopuszczalne obciążenia, a projektowanie uwzględnia zarówno nacisk osi, jak i masę rozłożoną na metr bieżący. Standardy techniczne PKP PLK dla sieci 1435 mm różnicują te wartości w zależności od typu linii, bo inny układ obsłuży lekki ruch regionalny, a inny ciężki transport towarowy. To ważne rozróżnienie: sama obecność szyn nie wystarcza, jeśli podłoże, podsypka i przytwierdzenia nie są dobrane do realnego ruchu.
W tym miejscu dobrze widać, że bezpieczeństwo nie wynika z jednego parametru. Powstaje z równowagi między geometrią, nośnością i stanem wszystkich warstw konstrukcji. I właśnie dlatego utrzymanie bywa równie ważne jak sam projekt.
Jak wygląda utrzymanie i diagnostyka w praktyce
W kolei nie ma luksusu „ustawić raz i zapomnieć”. Nawierzchnia pracuje pod każdym przejazdem, a drobne odchylenia sumują się z czasem. Dlatego utrzymanie obejmuje oględziny, pomiary geometrii, kontrolę spoin i przytwierdzeń, a także prace mechaniczne, takie jak podbijanie podsypki, szlifowanie szyn czy wymiana zużytych elementów.
| Co widać na torze | Co to zwykle oznacza | Jak reaguje utrzymanie |
|---|---|---|
| Drgania i „twardy” przejazd | Nierówności geometrii albo osłabiona podsypka | Pomiar, podbicie, korekta położenia |
| Hałas i pofalowanie powierzchni szyny | Zużycie faliste lub miejscowe ścieranie | Szlifowanie, czasem wymiana odcinka szyny |
| Lokalne zapadnięcie | Problem z odwodnieniem albo podtorzem | Wzmocnienie gruntu, poprawa drenażu |
| Luzy i niestabilność rozjazdu | Zużycie części ruchomych lub przytwierdzeń | Regulacja, wymiana elementów, kontrola geometrii |
Najczęstszy błąd polega na tym, że ktoś widzi tylko samą szynę. Tymczasem szyna jest często ostatnim elementem, który pokazuje problem. Wcześniej zaczyna się on od wody w podsypce, osiadania podtorza albo słabego mocowania. Jeśli te przyczyny nie zostaną usunięte, naprawa powierzchowna daje krótkotrwały efekt i problem wraca po kilku miesiącach albo nawet szybciej.
W praktyce właśnie tutaj wyłania się najwięcej nieporozumień. A skoro tak, warto nazwać je wprost, bo pomagają uniknąć kosztownych decyzji przy modernizacji albo odbiorze robót.
Najczęstsze błędy przy ocenie stanu toru
- Ocenianie całego odcinka wyłącznie po stanie widocznej główki szyny.
- Pomijanie odwodnienia, mimo że to ono bardzo często uruchamia cały łańcuch degradacji.
- Porównywanie odcinków o różnych parametrach ruchowych, jakby pracowały w tych samych warunkach.
- Niedoszacowanie roli rozjazdów, które zużywają się szybciej niż zwykły odcinek szlaku.
- Zakładanie, że sama wymiana jednego elementu rozwiąże problem konstrukcyjny całej nawierzchni.
Najbardziej kosztowny błąd, jaki widuję w praktyce, to mylenie objawu z przyczyną. Hałas nie zawsze oznacza „złą szynę”, a nierówność nie zawsze znaczy, że trzeba wymienić cały odcinek. Czasem wystarczy korekta podsypki albo odwodnienia, ale czasem potrzebna jest już pełna przebudowa fragmentu toru. Różnicę robi rzetelna diagnostyka, nie szybka ocena z poziomu peronu.
To prowadzi do ostatniej kwestii, czyli do tego, co realnie warto sprawdzić, zanim uzna się dany odcinek za dobrze zaprojektowany albo gotowy do modernizacji.
Co sprawdziłbym przed modernizacją odcinka
- Czy rozstaw i geometria odpowiadają planowanemu ruchowi oraz typowi taboru.
- Czy nawierzchnia jest podsypkowa czy bezpodsypkowa i czy taki wybór ma sens w danym miejscu.
- Czy odwodnienie działa, bo bez niego nawet najlepsza konstrukcja szybko traci parametry.
- Czy rozjazdy mają zapewnioną osobną, regularną kontrolę.
- Czy nośność układu odpowiada realnym naciskom osi i natężeniu ruchu.
- Czy plan utrzymania zakłada nie tylko naprawy, ale też diagnostykę prewencyjną.
Jeśli mam wskazać jedną rzecz najważniejszą, to powiedziałbym tak: dobrze zaprojektowana infrastruktura torowa nie wygrywa tym, że wygląda solidnie, tylko tym, że po latach nadal prowadzi pociągi stabilnie i przewidywalnie. W tym sensie liczy się nie pojedynczy element, ale cała współpracująca konstrukcja - od szyn po grunt pod spodem.
