Tor kolejowy - Co to jest i z czego się składa?

W kolejnictwie tor jest podstawowym elementem drogi, po którym poruszają się pociągi i pojazdy utrzymaniowe. Ja zwykle tłumaczę to prosto: to nie tylko dwie szyny, ale cały układ nośny, który prowadzi koła, przenosi obciążenia i utrzymuje geometrię ruchu. W tym artykule wyjaśniam, czym jest tor kolejowy, z czego się składa, czym różni się od rozjazdu i linii kolejowej oraz które parametry naprawdę decydują o bezpieczeństwie i komforcie jazdy.

Czym jest tor kolejowy i jak rozumieć tę definicję

W ujęciu technicznym tor kolejowy to dwa równoległe toki szynowe ułożone w ustalonej odległości. Taki układ prowadzi koła pojazdów i przenosi siły na podkłady oraz podtorze. W opracowaniach UTK tor opisuje się właśnie jako podstawowy układ nośny nawierzchni kolejowej, przystosowany do bezpiecznego ruchu pojazdów o określonych prędkościach i naciskach osi.

To ważne, bo w praktyce tor nie jest odizolowaną rzeczą, którą da się ocenić tylko po wyglądzie szyn. Jest częścią nawierzchni kolejowej i całej drogi kolejowej, więc jego zadanie nie kończy się na „utrzymaniu wagonu na prowadzeniu”. Ja patrzę na tor przede wszystkim jak na konstrukcję, która musi jednocześnie prowadzić, nośić i tłumić oddziaływania dynamiczne.

W języku potocznym „tor” bywa skrótem myślowym, ale w dokumentacji technicznej znaczenie jest już precyzyjne. I właśnie ta precyzja ma znaczenie, bo od niej zależy sposób budowy, odbioru, utrzymania i dopuszczania ruchu. Żeby to dobrze zrozumieć, warto rozebrać tor na części.

Z czego składa się tor kolejowy

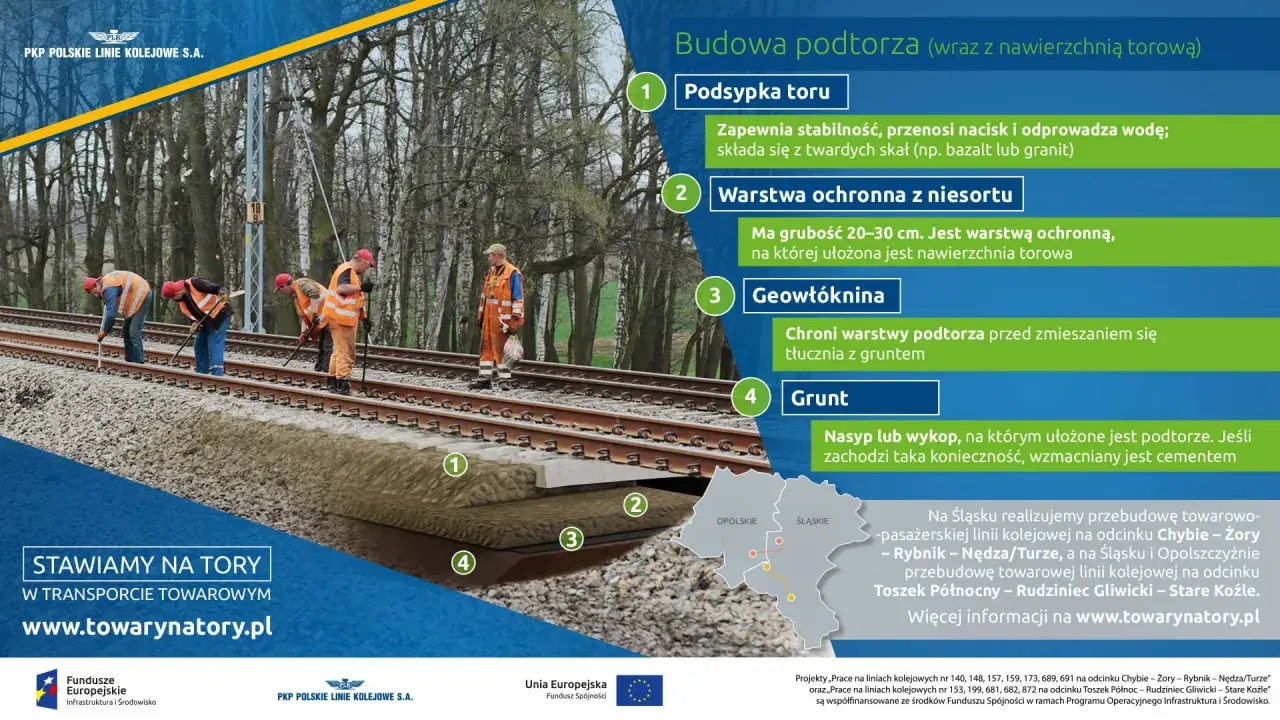

Klasyczna nawierzchnia kolejowa to nie tylko szyny. W polskich warunkach najczęściej spotyka się układ podsypkowy, w którym każdy element ma swoją funkcję i każdy ma wpływ na trwałość całej konstrukcji. W praktyce jeden słabszy składnik potrafi osłabić cały tor, nawet jeśli reszta wygląda dobrze.

Element	Rola w torze	Co daje w praktyce
Szyny	Prowadzą koła i przejmują siły pionowe oraz poprzeczne	Stabilny przejazd i mniejsze zużycie taboru
System przytwierdzeń	Łączy szyny z podkładami i utrzymuje rozstaw	Stała geometria i ograniczenie drgań
Podkłady	Rozkładają obciążenie na większą powierzchnię	Ochrona podsypki i podtorza
Złączki i łączenia szyn	Zapewniają ciągłość lub połączenie odcinków szyn	Bezpieczne przejście obciążeń między odcinkami
Podsypka	Stabilizuje tor, odprowadza część obciążeń i pomaga w regulacji położenia	Lepsze odwodnienie i łatwiejsze utrzymanie
Podtorze	Stanowi gruntową podstawę całej konstrukcji	Nośność i trwałość całego układu

Zasadniczą częścią konstrukcji są szyny, bo to one przejmują siły od kół taboru i prowadzą pojazd. W klasycznym układzie nawierzchni kolejowej szyny są przytwierdzone do podkładów, a całość spoczywa na warstwie podsypki. Taki układ dobrze znosi obciążenia i jest relatywnie prosty w utrzymaniu, dlatego wciąż dominuje na sieci kolejowej.

W tunelach, na mostach i wiaduktach częściej stosuje się tor bezpodsypkowy. To rozwiązanie jest sztywniejsze i mniej podatne na osiadanie, ale trudniejsze i zwykle droższe w wykonaniu. Właśnie dlatego nie jest uniwersalnym zamiennikiem klasycznego toru, tylko rozwiązaniem dobranym do konkretnego miejsca i warunków pracy. Skoro już widać, z ilu warstw składa się tor, naturalnie pojawia się pytanie, które parametry są dla niego najważniejsze.

Jakie parametry toru decydują o bezpieczeństwie

W praktyce nie wystarczy powiedzieć, że tor „jest w dobrym stanie”. Trzeba jeszcze wiedzieć, co dokładnie jest dobre: rozstaw, geometria, przechyłka, stan szyn, nośność podtorza i sposób utrzymania. Standardy techniczne PKP PLK definiują dopuszczalne wartości parametrów geometrycznych i kinematycznych właśnie po to, aby zachować bezpieczeństwo i spokojność jazdy.

Parametr	Co oznacza	Dlaczego jest ważny
Rozstaw szyn	Odległość między tokami szynowymi; w Polsce standardowo 1435 mm	Decyduje o zgodności toru z taborem
Oś toru	Teoretyczna linia przebiegająca pośrodku toru	Ułatwia kontrolę geometrii i utrzymania
Przechyłka	Różnica wysokości toków szynowych w łuku	Zmniejsza siły boczne i poprawia komfort jazdy
Nacisk osi	Obciążenie przenoszone przez jedną oś pojazdu	Wpływa na zużycie nawierzchni i dopuszczalność ruchu
Układ geometryczny	Przebieg toru w poziomie i w pionie	Decyduje o płynności przejazdu i ograniczeniach prędkości

W Polsce dominują tory normalnotorowe o rozstawie 1435 mm. To nie jest detal, tylko cecha, która przesądza o tym, jaki tabor może po takim torze jechać i jakie rozwiązania konstrukcyjne są w ogóle dopuszczalne. Są też tory wąskotorowe, a w praktyce spotyka się je głównie na liniach turystycznych, muzealnych albo lokalnych. Rozstaw mniej niż 1435 mm oznacza po prostu inny standard użytkowania i inne ograniczenia.

Najważniejsze jest jednak to, że geometria toru nigdy nie jest „raz na zawsze”. Z czasem zmieniają ją obciążenia, warunki gruntowe i eksploatacja. Gdy odchyłki rosną, tor przestaje być tylko konstrukcją techniczną, a staje się źródłem ograniczeń dla ruchu. I wtedy zaczyna się realna rola utrzymania.

Tor, rozjazd i bocznica nie znaczą tego samego

To jedno z najczęstszych nieporozumień. W języku kolejarzy tor to podstawowy element drogi kolejowej, ale nie każdy odcinek infrastruktury, po którym porusza się pojazd szynowy, jest tylko „zwykłym torem”. Rozjazd służy do zmiany toru jazdy, bocznica do obsługi zakładów, ładunków lub postoju pojazdów, a linia kolejowa to już szersza jednostka obejmująca cały układ powiązanych elementów.

Element	Co to jest	Jak najłatwiej go rozróżnić
Tor	Podstawowy układ prowadzący pojazdy szynowe	Jedna droga jazdy w obrębie nawierzchni
Rozjazd	Układ umożliwiający przejście z jednego toru na drugi	To kolejowy „punkt zmiany kierunku”
Bocznica	Droga kolejowa służąca obsłudze zakładu, ładunków lub postoju	Ma zastosowanie gospodarcze lub techniczne
Linia kolejowa	Zespół torów i obiektów tworzących trasę przewozową	Jest szersza niż pojedynczy tor
Infrastruktura kolejowa	Najszersze pojęcie obejmujące tory, rozjazdy i inne obiekty	To cały system, nie jeden jego fragment

W ustawie o transporcie kolejowym infrastruktura kolejowa obejmuje właśnie elementy takie jak tory, rozjazdy i skrzyżowania torów, a droga kolejowa to tor albo tory wraz z funkcjonalnie połączonymi elementami. To rozróżnienie ma znaczenie praktyczne, bo inaczej ocenia się utrzymanie pojedynczego toru, a inaczej całego układu stacyjnego czy bocznicy. Żeby nie mieszać pojęć, zawsze sprawdzam, czy chodzi o sam tor, czy o cały zespół powiązanych urządzeń.

To rozróżnienie prowadzi od razu do kolejnego pytania: kto i jak dba o to, żeby tor nadawał się do ruchu bez ograniczeń.

Jak utrzymanie toru wpływa na ruch pociągów

Z mojego punktu widzenia utrzymanie toru jest mniej widowiskowe niż modernizacja dworca, ale dla bezpieczeństwa zwykle ważniejsze. Tor zużywa się nie dlatego, że jest źle zbudowany, tylko dlatego, że pracuje pod obciążeniem każdego dnia. Im większy ruch, im wyższa prędkość i im większy nacisk osi, tym szybciej ujawniają się odkształcenia i luzy.

Najczęściej kontroluje się geometrię toru, stan szyn, przytwierdzeń i podsypki. Gdy pojawiają się odchyłki, wykonuje się m.in. regulację położenia toru, podbijanie, uzupełnianie podsypki albo wymianę zużytych elementów. W praktyce chodzi o to, żeby utrzymać prawidłowy rozstaw i wysokość toków, a także ograniczyć drgania i osiadanie.

• Osiadanie podsypki powoduje nierówności i może wymuszać ograniczenia prędkości.
• Zużyte szyny zwiększają hałas, drgania i przyspieszają degradację całego układu.
• Rozluźnione przytwierdzenia osłabiają utrzymanie geometrii i podnoszą ryzyko usterek.
• Braki w odwodnieniu przyspieszają niszczenie podsypki i podtorza.

Klasyczna nawierzchnia torowa służy zwykle przez 20-30 lat, a w sprzyjających warunkach nawet dłużej. Na trwałość wpływa nie tylko jakość materiałów, ale też sposób eksploatacji i warunki gruntowe. Gdy tor jest dobrze utrzymany, pasażer odczuwa to jako cichszy, stabilniejszy i szybszy przejazd, a przewoźnik jako mniej awarii i mniej ograniczeń w ruchu. Z takiego praktycznego punktu widzenia definicja toru zaczyna mieć bardzo konkretne konsekwencje.

Najkrótsza praktyczna definicja, którą warto zapamiętać

Jeśli miałbym zostawić jedną myśl, powiedziałbym tak: tor kolejowy to nie sama para szyn, ale cały układ prowadzący i nośny, który ma bezpiecznie przenosić ruch pociągów. W tym układzie równie ważne są podkłady, przytwierdzenia, podsypka i podtorze, bo bez nich nawet najlepsza szyna nie spełni swojej roli.

• Tor prowadzi pojazd i utrzymuje jego właściwy kierunek.
• Tor przenosi obciążenia z kół na podłoże.
• Tor musi mieć określoną geometrię, bo od niej zależy bezpieczeństwo i komfort jazdy.
• Tor wymaga stałego utrzymania, bo zużywa się w normalnej eksploatacji.

Właśnie dlatego, kiedy opisuję infrastrukturę torową, zawsze zaczynam od konstrukcji, a dopiero potem przechodzę do eksploatacji. To podejście porządkuje temat i pozwala uniknąć najprostszej pomyłki: traktowania toru jak czegoś oczywistego i jednowymiarowego. W praktyce to system, od którego zależy bardzo dużo, nawet jeśli na pierwszy rzut oka widać tylko dwie szyny.
