Najkrócej mówiąc, to granica zajęcia toru, a nie zwykły znak orientacyjny
- W17 oznacza miejsce przy zbiegających się torach, do którego można zająć tor taborem kolejowym.
- W żargonie kolejowym funkcjonuje krótka nazwa ukres.
- Wskaźnik ustawia się z uwzględnieniem skrajni i lokalnej geometrii, zwłaszcza w łukach.
- Nominalnie punkt ten wiąże się z odległością osi torów wynoszącą 3,50 m, ale w łukach położenie trzeba korygować.
- Najczęstszy błąd to mylenie ukresu z sygnałem zatrzymania albo z granicą manewrów.
Co oznacza wskaźnik ukresu i kiedy się na niego patrzy
Oficjalnie chodzi o wskaźnik W17. W obowiązującej instrukcji PLK oznacza on miejsce przy zbiegających się torach, do którego można zająć tor taborem kolejowym. W praktyce jest to granica robocza: jeśli skład zostanie ustawiony dalej, zaczyna zabierać przestrzeń potrzebną torowi obok.
W żargonie kolejowym utarło się po prostu słowo ukres. Ja wolę tę nazwę od technicznego opisu, bo od razu pokazuje sens znaku: nie chodzi o dekorację, tylko o precyzyjnie wyznaczony punkt, po którym kończy się dopuszczalne zajęcie toru. To ważne zwłaszcza tam, gdzie na jednej głowicy stacyjnej równolegle pracują ruch pasażerski, manewry i obsługa techniczna. Następny krok to zobaczenie, jak ten punkt wygląda i dlaczego jego lokalizacja nie jest przypadkowa.
Jak wygląda i gdzie się go ustawia

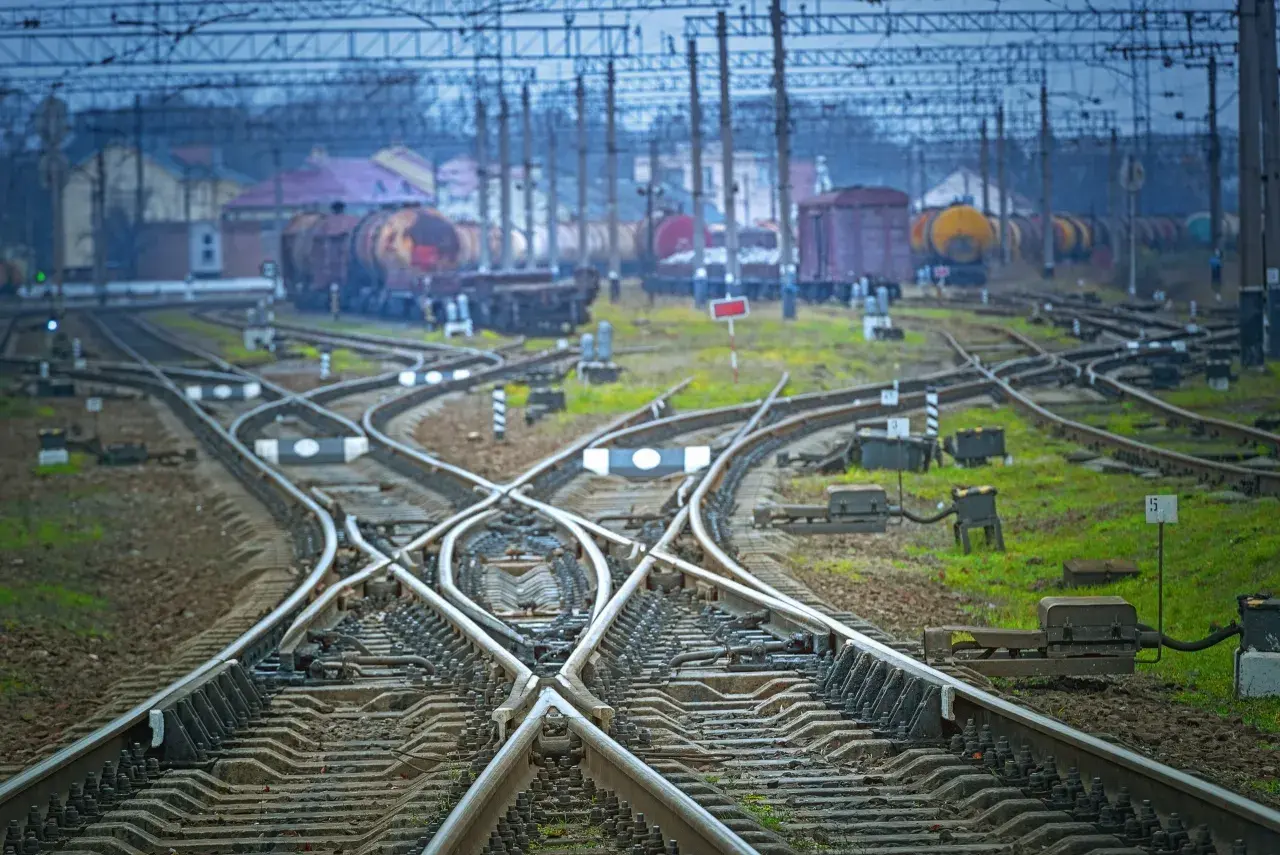

Wskaźnik ma postać biało-czerwonego słupka. W praktyce to właśnie ta prosta, kontrastowa forma sprawia, że znak jest czytelny z kabiny i z poziomu toru, także w mniej sprzyjających warunkach oświetleniowych. W materiałach instrukcyjnych spotyka się też określenie słupek ukresowy.
W PKP PLK jego położenie wyznacza się między wewnętrznymi szynami odgałęzienia torów, nominalnie przy odległości między osiami torów wynoszącej 3,50 m. Jeżeli w miejscu ustawienia tor przebiega w łuku o promieniu mniejszym niż 250 m, odstęp trzeba skorygować o poszerzenie wynikające z geometrii łuku. Gdy oba tory są w łuku, korekty sumują się, bo każdy z nich „zjada” trochę innej przestrzeni. Przy większej liczbie torów znaczenie ma też to, że rozstawy projektuje się z uwzględnieniem obsługi technicznej, a na co drugim międzytorzu stosuje się rozstaw wynikający z obliczeń skrajni.
To właśnie dlatego ten znak nie może stać „na oko”. Zanim uzna się lokalizację za poprawną, trzeba sprawdzić skrajnię, łuk, przechyłkę i realne warunki miejsca, a dopiero potem przejść do tego, co ukres oznacza dla ruchu.
Dlaczego ten znak ma realne znaczenie dla ruchu
Z punktu widzenia eksploatacji ukres odpowiada na bardzo praktyczne pytanie: jak daleko może wejść tabor, żeby nadal dało się bezpiecznie korzystać z toru obok. To ma znaczenie przy manewrach, podczas podstawiania wagonów, przy zestawianiu składów i wszędzie tam, gdzie dwa przebiegi muszą działać równolegle.
Jeśli ten punkt zostałby wyznaczony zbyt zachowawczo, stacja traciłaby część pojemności torowej. Jeśli zbyt odważnie, pojawiłoby się ryzyko naruszenia skrajni, a wtedy tor sąsiedni staje się problematyczny albo wręcz nieprzejezdny dla części ruchu. W praktyce skutki są bardzo przyziemne: większe ograniczenia manewrowe, dodatkowe zabezpieczenia i więcej miejsca zajętego „na zapas”. Dla infrastruktury kolejowej to nie detal, tylko jedna z granic, które decydują o przepustowości głowicy stacyjnej.
Najłatwiej uchwycić różnice między podobnymi wskaźnikami, bo właśnie tam najczęściej pojawiają się pomyłki. To prowadzi do porównania z innymi znakami przytorowymi, które wyglądają podobnie, ale robią zupełnie inną robotę.
Czym różni się od innych wskaźników na stacji
W praktyce najwięcej nieporozumień bierze się z tego, że kilka wskaźników stoi w podobnym otoczeniu, ale każdy pełni inną funkcję. Ja porządkuję to zawsze przez pytanie: czy znak pokazuje granicę zajęcia toru, miejsce zatrzymania, czy granicę manewrów.
| Wskaźnik | Gdzie zwykle występuje | Co oznacza | Najczęstsza pomyłka |
|---|---|---|---|
| W17 | Przy zbiegających się torach, między wewnętrznymi szynami odgałęzienia | Do tego miejsca wolno zająć tor taborem | Mylenie go z sygnałem zatrzymania |
| W4 | Przy końcu peronu albo przed ukresem | Miejsce zatrzymania czoła pociągu | Traktowanie go jako granicy zajęcia toru |
| W5 | W miejscach, gdzie trzeba oznaczyć granicę przetaczania | Granica przetaczania | Uznawanie go za ukres lub znak peronowy |
To rozróżnienie naprawdę pomaga, bo w praktyce znak na torach nie mówi tylko „tu coś stoi”, ale precyzuje, co jeszcze wolno zrobić obok. Kiedy już to wiesz, sens całej konstrukcji staje się wyraźniejszy na poziomie skrajni i geometrii toru.
Skrajnia, łuki i dlaczego pozycja nie jest przypadkowa
Ukres jest bezpośrednio powiązany ze skrajnią budowli, czyli granicą przestrzeni, której nie powinny przekraczać obiekty i tabor. W nowych oraz modernizowanych odcinkach PLK stosuje dziś skrajnię ujednoliconą GPL-2, co pokazuje, że cała ta logika opiera się na spójnych zasadach projektowych, a nie na lokalnym przyzwyczajeniu.
W praktyce kluczowe są dwa elementy. Po pierwsze przechyłka, czyli różnica poziomu szyn w łuku, która wpływa na zachowanie taboru. Po drugie poszerzenie na łuku, bo w ostrzejszych promieniach skrajnia „pracuje” inaczej niż na torze prostym. Jeśli w miejscu ustawienia wskaźnika jeden z torów ma promień mniejszy niż 250 m, odległość między osiami trzeba odpowiednio skorygować. Gdy oba tory są w łuku, korekta nie jest symboliczna, tylko sumuje się po obu stronach.
Właśnie dlatego ten znak zawsze powinien wynikać z obliczeń, pomiaru i lokalnych warunków, a nie z przyzwyczajenia ekipy montażowej. Z tego płynnie wynikają najczęstsze błędy, o których warto powiedzieć wprost.
Najczęstsze pomyłki przy odczycie tego słupka
- Mylenie go z sygnałem zatrzymania - ukres nie każe pociągowi stawać, tylko wyznacza dopuszczalną granicę zajęcia toru.
- Zakładanie, że zawsze stoi idealnie pośrodku - jego lokalizacja zależy od skrajni, łuku i rzeczywistej geometrii stacji.
- Ignorowanie korekt na łukach - w ciasnym łuku ta sama głowica stacyjna ma inne warunki niż na torze prostym.
- Mylenie go z W4 - wskaźnik zatrzymania wskazuje miejsce postoju czoła pociągu, a nie granicę zajęcia toru.
- Mylenie go z W5 - granica przetaczania dotyczy manewrów, a nie ukresu między torami.
Z mojego punktu widzenia te pomyłki biorą się głównie z tego, że dla osoby z zewnątrz każdy mały znak kolejowy wygląda podobnie. W praktyce różnica między nimi przekłada się jednak na zupełnie inne decyzje ruchowe i inne ograniczenia dla torów, więc warto czytać je bardzo dosłownie.
Jak szybko ocenić, czy ukres ma sens w danym miejscu
Gdy patrzę na taki znak w terenie, sprawdzam trzy rzeczy: czy odnosi się do rzeczywistego przebiegu torów, czy uwzględnia łuk i przechyłkę oraz czy nie koliduje z innymi wskaźnikami przytorowymi. To wystarcza, żeby odróżnić poprawnie zaprojektowany ukres od oznaczenia ustawionego tylko „orientacyjnie”.
- Aktualna geometria torów.
- Wpływ łuku i poszerzeń skrajni.
- Relacja do W4 i W5.
W praktyce to właśnie te trzy punkty najszybciej pokazują, czy stacja ma zachowaną rezerwę przestrzeni i czy układ torowy nadal pracuje tak, jak powinien.
