Rozstaw szyn decyduje o tym, czy pociąg jedzie pewnie, czy trzeba przeładowywać ładunek, wymieniać wózki albo stosować rozwiązania przejściowe na granicy sieci. W praktyce szerokość torów kolejowych to nie tylko liczba w milimetrach, ale parametr, który wpływa na tabor, utrzymanie, przepustowość i koszty całej infrastruktury. Poniżej wyjaśniam, jak ten wymiar się mierzy, jakie są najważniejsze warianty i co oznacza w polskich realiach.
Najważniejsze fakty o rozstawie szyn
- W Polsce standardem jest tor normalny o rozstawie 1435 mm.
- Rozstaw mierzy się między wewnętrznymi powierzchniami główek szyn, 14 mm poniżej powierzchni tocznej.
- To nie to samo co odległość między osiami sąsiednich torów.
- Inny rozstaw oznacza inne rozwiązania dla taboru, przeładunku i utrzymania.
- Na polskiej sieci spotyka się też tor szeroki 1520 mm, ważny zwłaszcza w ruchu towarowym.
Czym jest rozstaw toru i jak się go mierzy
Rozstaw toru to odległość między wewnętrznymi powierzchniami główek szyn. W polskiej praktyce technicznej mierzy się go 14 mm poniżej powierzchni tocznej, bo właśnie tam odnosi się geometria kontaktu koło-szyna. To ważny detal: przy kolei nie wystarcza „na oko” sprawdzić, czy szyny wyglądają równo. Liczy się precyzyjny punkt pomiaru i dopuszczalna tolerancja zapisana w przepisach.
Ja zawsze zwracam uwagę na jedno nieporozumienie, które wraca regularnie: rozstaw toru to nie to samo co odległość między osiami sąsiednich torów. Ta druga wartość dotyczy układu wielotorowego i ma zupełnie inne znaczenie projektowe. W projektach i podczas utrzymania oba parametry trzeba czytać razem, bo sam nominalny wymiar nie mówi jeszcze, czy tor będzie pracował poprawnie w łuku, na rozjeździe i przy danym taborze.
W praktyce nominalny wymiar oznacza punkt odniesienia. Rzeczywisty tor może lekko „pracować” pod wpływem zużycia, temperatury, osiadania podtorza albo stanu przytwierdzeń. Dlatego w kolejnictwie nie patrzy się wyłącznie na jedną liczbę, tylko na cały zestaw parametrów geometrycznych. To prowadzi prosto do pytania, jakie rozstawy są dziś najważniejsze i gdzie je spotykamy.

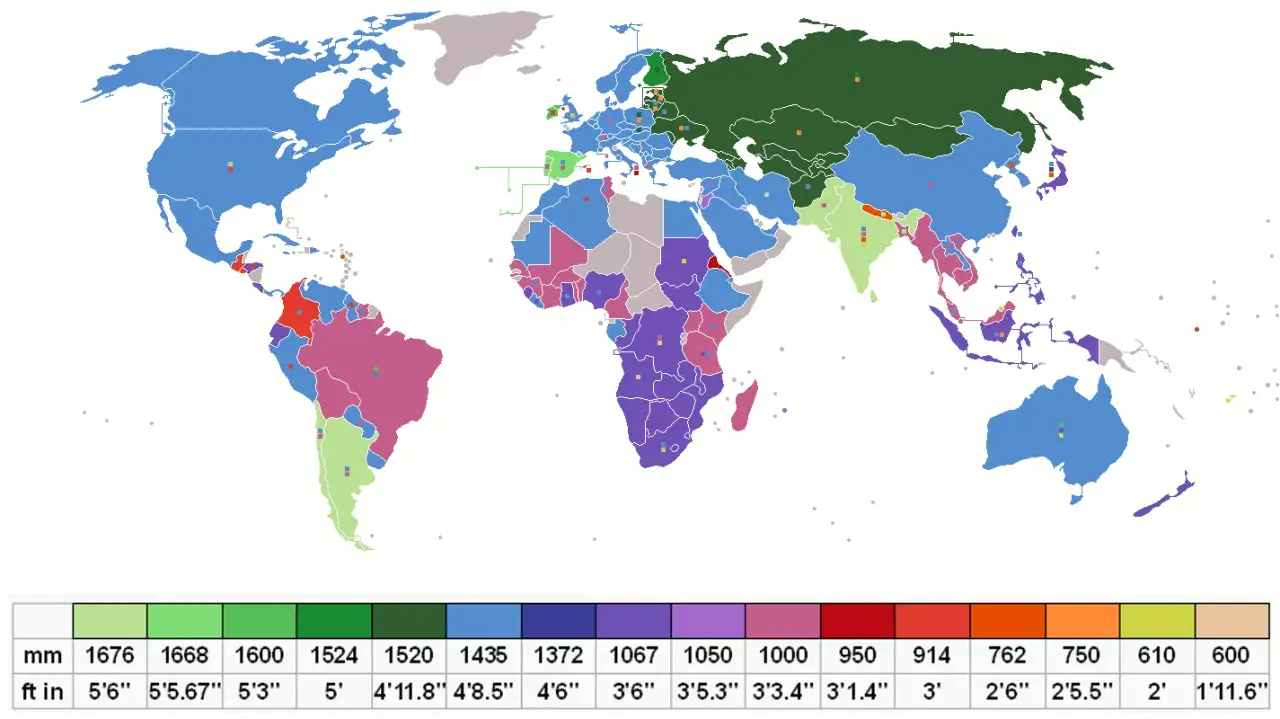

Jakie rozstawy spotyka się w kolejnictwie
| Rozstaw | Nazwa | Gdzie występuje | Znaczenie praktyczne |
|---|---|---|---|
| 1435 mm | normalny, standardowy | Większość sieci w Europie, w tym polska sieć główna | Najłatwiejsza współpraca z sąsiednimi krajami i największa baza taboru |
| 1520 mm | szeroki | Sieci wschodnie, wybrane terminale i połączenia towarowe | Ważny przy ruchu granicznym, ale wymaga osobnych rozwiązań technicznych |
| 1000 mm | metrowy | Wybrane sieci regionalne i historyczne | Dobry kompromis dla linii o trudniejszym przebiegu, lecz mniej interoperacyjny |
| 750 mm | wąski | Koleje turystyczne, muzealne, przemysłowe | Tańsza i lżejsza infrastruktura, ale mniejsza przepustowość i niższe parametry ruchowe |
| 1668 mm | szeroki iberyjski | Hiszpania i Portugalia | Przykład, że rozstaw szeroki nie zawsze oznacza ten sam standard co 1520 mm |
Z takiego zestawienia widać prostą rzecz: im bardziej sieć odbiega od 1435 mm, tym więcej trzeba zrobić, żeby połączyć ją z resztą systemu. Czasem pomaga trzecia szyna, czasem zmiana wózków albo przeładunek, ale każda z tych metod kosztuje czas i ogranicza elastyczność przewozów. Dlatego sam rozstaw toru nigdy nie jest decyzją „na sztukę” - od razu wchodzi w grę cały model ruchu.
Dlaczego ten parametr decyduje o ruchu i kosztach
Na kolei nie wygrywa „najszerszy” albo „najszybszy” rozstaw, tylko ten, który pasuje do całego systemu. Z perspektywy operatora najważniejsze są cztery skutki:
- Interoperacyjność - czyli zdolność sieci i pojazdów do współpracy bez dodatkowych operacji na granicy systemów. Standard 1435 mm ułatwia przejazd wagonów i lokomotyw między krajami.
- Koszt taboru - inny rozstaw oznacza osobne zestawy kołowe, wózki, dokumentację i utrzymanie. To nie jest detal, tylko realny koszt cyklu życia pojazdu.
- Warunki jazdy - węższy rozstaw bywa korzystny na trasach o ciasnych łukach i trudnym terenie, ale nie daje tej samej bazy dla dużych prędkości i ciężkich składów jak sieć standardowa.
- Utrzymanie infrastruktury - przy innym rozstawie trzeba inaczej projektować rozjazdy, przejścia, przejazdy i miejsca styku z urządzeniami przytorowymi.
W praktyce widzę jeszcze jedną rzecz, którą początkujący często przeceniają: większy rozstaw nie jest automatycznie „lepszy”. Daje pewne zalety eksploatacyjne, ale odbiera kompatybilność. Z kolei tor węższy może być sensowny tam, gdzie liczy się koszt budowy albo topografia, lecz potem pojawia się problem integracji z resztą sieci. To właśnie dlatego na styku dwóch systemów kolejowych najczęściej trzeba wybierać między przeładunkiem, zmianą wózków, ruchem dwusystemowym albo rozwiązaniami przejściowymi.
Ten kompromis najlepiej widać w Polsce, gdzie standard techniczny jest jasno zdefiniowany, ale nie cała sieć ma ten sam charakter.
Jak wygląda to w Polsce
Na polskiej sieci dominuje rozstaw 1435 mm, czyli tor normalny. Jak podaje UTK, na koniec 2022 r. linie szerokotorowe stanowiły 2,9% eksploatowanych linii kolejowych i liczyły 568 km, a najdłuższa z nich, LHS, miała 394,7 km. To pokazuje, że tor szeroki nie jest u nas ciekawostką, tylko ważnym narzędziem obsługi ruchu towarowego ze wschodu.
W praktyce polska infrastruktura jest więc zbudowana wokół standardu 1435 mm, ale przewoźnicy i zarządcy muszą obsługiwać również odcinki 1520 mm oraz miejsca styku obu systemów. Dobrze widać to na terminalach przygranicznych i przeładunkowych, gdzie obok siebie funkcjonują tory o obu rozstawach. Z perspektywy logistyki to rozwiązanie sensowne, bo skraca drogę towaru, ale z perspektywy infrastruktury wymaga bardzo starannego projektu i utrzymania.
W dokumentach technicznych PKP PLK rozstaw 1435 mm jest traktowany jako nominalny dla modernizacji i budowy nowych odcinków, a dla 1520 mm obowiązują osobne wymagania. To ważne, bo nie chodzi tylko o samą geometrię toru. W grę wchodzi też skrajnia budowli, rozmieszczenie urządzeń przytorowych, rozjazdy oraz sposób prowadzenia ruchu na granicy dwóch systemów. I właśnie na tym etapie najłatwiej popełnić kosztowny błąd projektowy.
Jak ocenić tor w praktyce i kiedy rozstaw staje się problemem
Jeżeli patrzę na tor z perspektywy utrzymania, nie zatrzymuję się na nominalnym wymiarze. Sprawdzam przede wszystkim:
- stan przytwierdzeń i podkładów,
- zużycie boczne szyn,
- zachowanie toru w łukach i na rozjazdach,
- ślady pracy obrzeży kół,
- trend zmian w pomiarach geometrycznych, a nie tylko pojedynczy wynik.
Problem zaczyna się wtedy, gdy tor zaczyna „pracować” poza dopuszczalny zakres: pojawia się hałas, gorszy komfort, większe siły boczne, a w skrajnych przypadkach ograniczenia prędkości albo natychmiastowa naprawa. Nie zawsze oznacza to wielką przebudowę. Czasem wystarczy korekta podbicia, wymiana elementów mocujących albo regulacja rozjazdu. Ale jeśli odchylenie wynika z błędu konstrukcyjnego, same doraźne poprawki nie zamkną tematu.
Najczęstszy błąd polega na tym, że ktoś próbuje wytłumaczyć każdy problem samym rozstawem szyn. W praktyce równie ważne są przechyłka, skrajnia, stan podsypki, jakość odwodnienia i geometria przejść między odcinkami. To dlatego diagnostyka toru kolejowego nigdy nie powinna kończyć się na jednym pomiarze - dopiero zestaw wyników pokazuje, czy układ jest naprawdę bezpieczny i stabilny. Taka perspektywa prowadzi do prostego wniosku: rozstaw to punkt startowy, ale nie całe wyjaśnienie.
Co warto zapamiętać przy pracy z rozstawem toru
Jeśli mam zostawić jedną praktyczną myśl, to taką: rozstaw szyn trzeba traktować jako element całego układu, nie jako pojedynczy wymiar. Dopiero w połączeniu z ruchem, skrajnią, łukami, rozjazdami i taborem widać, czy dana sieć naprawdę działa spójnie.
W polskich warunkach standard 1435 mm daje dobrą interoperacyjność, a odcinki 1520 mm są potrzebne tam, gdzie liczy się bezpośrednie połączenie z kierunkiem wschodnim i obsługa ruchu towarowego. Dla projektanta i utrzymaniowca ważniejsze od samej liczby zapisanej w dokumentacji jest jednak coś bardziej przyziemnego: regularny pomiar, szybka reakcja na odchyłki i konsekwentne pilnowanie geometrii toru. To właśnie od tego zależy bezpieczeństwo i przepustowość bardziej niż od jednej cyfry w tabeli.
