Zwrotnica kolejowa, a właściwie cały rozjazd, jest jednym z tych elementów infrastruktury, od których zależy, czy pociąg może płynnie zmienić tor, ominąć zajęty odcinek albo wjechać na właściwy peron. Patrzę na ten temat przede wszystkim przez pryzmat bezpieczeństwa i elastyczności ruchu: to właśnie tutaj spotykają się geometria toru, mechanika, sterowanie i utrzymanie. W tym artykule wyjaśniam, z czego taki układ się składa, jak działa, jakie ma odmiany i co w praktyce decyduje o jego niezawodności.
Najważniejsze rzeczy o rozjeździe, które warto znać przed oceną jego roli w sieci
- Rozjazd nie jest samą zwrotnicą, tylko kompletnym układem prowadzącym pojazd szynowy z jednego toru na drugi.
- Najbardziej obciążone są iglice i krzyżownica, bo to one przyjmują największe siły i najszybciej się zużywają.
- O bezpieczeństwie decydują nie tylko napęd i zamknięcie, ale też pewna kontrola położenia ruchomych części.
- W praktyce projektowej znaczenie mają skos, typ krzyżownicy oraz dopuszczalna prędkość jazdy po rozjeździe.
- Zimą duże znaczenie ma ogrzewanie elementów narażonych na śnieg i lód.
Czym jest rozjazd i dlaczego ma znaczenie dla całej sieci
W mowie potocznej często mówi się o zwrotnicy, ale technicznie chodzi o rozjazd jako całość. To specjalna konstrukcja torowa, która umożliwia przejazd pojazdów szynowych z jednego toru na drugi z określoną prędkością. W praktyce to właśnie dzięki rozjazdom da się budować stacje, mijanki, łącznice, głowice rozjazdowe i układy, które pozwalają prowadzić ruch bez zatrzymywania wszystkiego w jednym korytarzu.
Ja traktuję ten element jako „punkt decyzyjny” całej infrastruktury. Im lepiej jest dobrany do ruchu, geometrii i utrzymania, tym mniej problemów pojawia się później: mniej ograniczeń, mniej wahań komfortu jazdy i mniej nieplanowanych interwencji. To ważne zwłaszcza tam, gdzie jedna źle dobrana geometria potrafi ograniczyć przepustowość całego węzła. Żeby zrozumieć, skąd bierze się ta wrażliwość, trzeba rozebrać układ na części.
Z czego składa się rozjazd i jak prowadzi koła

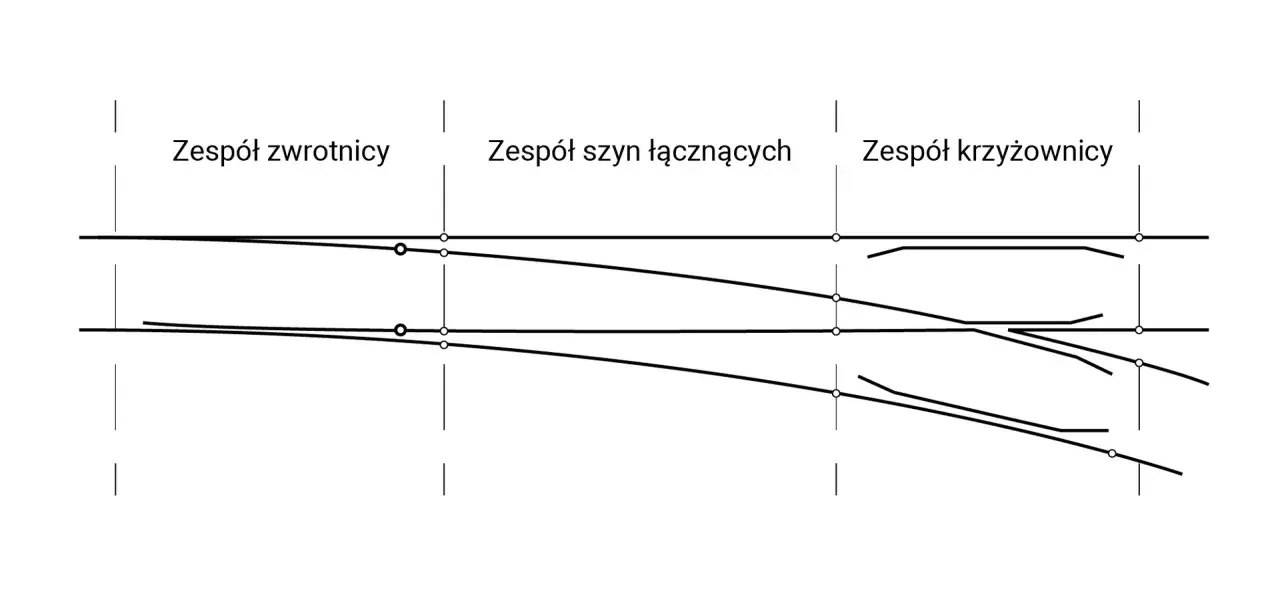

Podstawowy układ składa się z trzech zespołów: zwrotnicy, krzyżownicy i szyn łączących. Zwrotnica prowadzi zestaw kołowy w wybranym kierunku, krzyżownica umożliwia przejście przez miejsce, w którym tory się przecinają, a szyny łączące domykają geometrię całości. Brzmi prosto, ale to właśnie w tych kilku elementach kryje się większość wymaganej precyzji.
| Element | Rola w układzie | Dlaczego jest ważny |
|---|---|---|
| Iglice | Ruchome szyny, które kierują koła na tor zasadniczy albo odgałęźny | Muszą przylegać dokładnie do opornic, bo od tego zależy pewne prowadzenie zestawu kołowego |
| Opornice | Stałe szyny współpracujące z iglicami | Stanowią oparcie i prowadzenie dla ruchomej części zwrotnicy |
| Krzyżownica | Miejsce skrzyżowania toków szynowych | To najbardziej obciążona strefa przejazdu, szczególnie przy większych prędkościach i ruchu ciężkim |
| Szyny łączące | Łączą zwrotnicę i krzyżownicę w spójny układ | Bez nich geometria rozjazdu nie byłaby domknięta ani stabilna |
| Napęd zwrotnicowy | Przestawia iglice, a w niektórych rozwiązaniach także ruchomy dziób krzyżownicy | Zapewnia zdalne lub lokalne sterowanie i potwierdzenie położenia |
| Zamknięcia nastawcze | Blokują ruchome elementy w zadanym położeniu | Chronią przed samoczynnym przestawieniem pod kołami pociągu |
Największe znaczenie ma strefa przejścia przez krzyżownicę. To tam układ musi jednocześnie prowadzić koło, znosić duże obciążenia i zachować odpowiednią geometrię. Właśnie dlatego w nowocześniejszych rozwiązaniach stosuje się także krzyżownice z ruchomym dziobem, które poprawiają komfort i ograniczają uderzenia. Sama budowa to jednak dopiero połowa historii - drugą stanowi sposób nastawiania i zabezpieczania.
Jak działa nastawianie i co chroni przed błędem
W normalnej eksploatacji układ pracuje w kilku prostych krokach. Najpierw napęd przestawia iglice do właściwego położenia, potem zamknięcia nastawcze blokują ten stan, a system sterowania sprawdza, czy pozycja została potwierdzona. Dopiero wtedy można dopuścić przebieg pociągu. Jeśli kontrola nie potwierdzi pełnego ustawienia, ruch nie powinien zostać podany jako bezpieczny.
- Napęd przestawia ruchome części rozjazdu.
- Zamknięcia utrzymują je w zadanym położeniu.
- Układ kontroli sprawdza, czy wszystko jest domknięte i prawidłowo ustawione.
- Posterunek ruchu albo system sterowania dopuszcza przebieg dopiero po potwierdzeniu stanu.
Jakie są główne typy rozjazdów i czym się różnią
Najprościej rzecz biorąc, typ rozjazdu dobiera się do geometrii toru, prędkości, przestrzeni i oczekiwanego obciążenia ruchem. W oznaczeniach technicznych spotyka się skosy 1:9, 1:12, 1:14 czy 1:18,5. Im większy mianownik, tym łagodniejsze odgałęzienie, a więc zwykle spokojniejsze prowadzenie zestawu kołowego i większy potencjał dla wyższych prędkości. To nie jest jednak darmowy zysk - łagodniejszy układ zajmuje więcej miejsca i bywa droższy.
| Typ | Charakterystyka | Typowe zastosowanie | Co trzeba brać pod uwagę |
|---|---|---|---|
| Zwyczajny ze stałą krzyżownicą | Najczęstszy i relatywnie prosty wariant | Stacje, mijanki, układy o umiarkowanej złożoności | W rozwiązaniach projektowych dopuszcza się prędkości do 160 km/h |
| Zwyczajny z ruchomą krzyżownicą | Bardziej złożony, ale daje lepsze warunki przejazdu | Główne ciągi i węzły o większym znaczeniu | Może być projektowany do 200 km/h, ale wymaga staranniejszego utrzymania |
| Łukowy | Dopasowany do geometrii łuku, gdy układ prosty się nie mieści | Ograniczona przestrzeń, skomplikowany układ torowy | Parametry zależą od lokalnych warunków i obliczeń projektowych |
| Krzyżowy | Umożliwia przecinanie lub łączenie torów w trudnym układzie | Ciasne węzły, miejsca kolizyjne, obiekty specjalne | Zwykle pracuje z niższymi prędkościami, często do 120 km/h |
Warto zapamiętać prostą zasadę: bardziej zaawansowany typ nie zawsze jest „lepszy” sam w sobie. Bywa szybszy, cichszy i łagodniejszy dla taboru, ale za to bardziej kosztowny w budowie i utrzymaniu. Dlatego dobór rozwiązania to zawsze kompromis między ruchem, miejscem, ceną i przyszłą eksploatacją. Kiedy patrzy się na to uczciwie, zaczyna być jasne, że wybór rozjazdu nie powinien opierać się wyłącznie na cenie zakupu.
Kiedy dane rozwiązanie ma sens w praktyce projektowej
Jeśli miałbym wskazać najważniejsze kryteria doboru, zacząłbym od prędkości linii i przewidywanego natężenia ruchu. Potem dochodzi dostępna przestrzeń, udział pociągów towarowych, warunki zimowe, poziom hałasu oraz to, czy układ ma być tylko „na teraz”, czy ma wytrzymać przyszłą rozbudowę węzła. Ja zawsze patrzę na koszt cyklu życia, a nie wyłącznie na koszt dostawy, bo ta różnica bardzo szybko wraca w utrzymaniu.
- W miejscach o dużym znaczeniu ruchowym warto myśleć o łagodniejszej geometrii i lepszej krzyżownicy.
- W punktach o ograniczonej przestrzeni czasem lepszy jest układ prostszy, ale dobrze wpasowany w istniejącą infrastrukturę.
- Przy dużej ekspozycji na śnieg i lód nie wolno oszczędzać na ogrzewaniu i monitoringu.
- Jeśli układ ma przejmować ruch w przyszłości, warto zostawić rezerwę dla większych prędkości i większej przepustowości.
- W projektach modernizacyjnych dobrze działa zasada: najpierw funkcja, potem koszt jednostkowy, a dopiero na końcu „oszczędność na papierze”.
To podejście brzmi konserwatywnie, ale w kolei zwykle właśnie ono się opłaca. Układ torowy, który dziś wygląda na „wystarczający”, może za dwa lata stać się wąskim gardłem, jeśli ruch wzrośnie albo zmieni się sposób prowadzenia pociągów. W praktyce dużo taniej jest przewidzieć to wcześniej niż później walczyć z ograniczeniami i doraźnymi poprawkami. Najczęściej jednak problem nie zaczyna się od planowania, tylko od zużycia.
Co najczęściej się zużywa i jakie objawy ignorować nie wolno
W rozjazdach najszybciej pracują elementy prowadzące i przekazujące największe siły: iglice, opornice, krzyżownica oraz zamknięcia nastawcze. Do tego dochodzą czynniki zewnętrzne, czyli zabrudzenie, wilgoć, oblodzenie i błędy w regulacji. Ja zawsze powtarzam, że w tym obszarze „mała usterka” bardzo łatwo staje się ograniczeniem ruchu.
| Objaw | Co może oznaczać | Możliwy skutek |
|---|---|---|
| Trudne przestawianie | Zabrudzenie, zużycie lub problem z napędem | Opóźnienie, konieczność dodatkowych oględzin, czasem wyłączenie z ruchu |
| Niedokładne przyleganie iglicy | Rozregulowanie, zużycie lub uszkodzenie zamknięcia | Ryzyko bezpieczeństwa i ograniczenie możliwości eksploatacyjnych |
| Wykruszenie lub zużycie dzioba krzyżownicy | Intensywny ruch, udary koła, brak właściwej obsługi | Hałas, drgania, szybsze zużycie i spadek komfortu jazdy |
| Oblodzenie lub zalegający śnieg | Nieskuteczne ogrzewanie albo niewystarczająca obsługa zimowa | Blokada ruchu lub niepełne domknięcie elementów |
| Luz na przytwierdzeniach i odchyłki geometrii | Zużycie nawierzchni albo niedostateczne utrzymanie | Pogorszenie prowadzenia zestawu kołowego i większe obciążenie całego układu |
W praktyce utrzymaniowej nie chodzi więc tylko o to, żeby rozjazd „działał”. Chodzi o to, żeby działał powtarzalnie, bezpiecznie i bez generowania dodatkowych strat w ruchu. Z tego powodu regularne oględziny, konserwacja, naprawy bieżące i planowe są nieodłączną częścią eksploatacji. A gdy patrzy się szerzej, widać jeszcze jedną rzecz: najlepiej zaprojektowany rozjazd to ten, który pasuje do ruchu dziś, ale nie zamyka drogi do rozwoju jutro.
Co wynika z tego dla modernizacji i codziennej eksploatacji
Najważniejszy wniosek jest prosty: rozjazd trzeba traktować jako element decydujący o jakości całego układu torowego, a nie jako detal „na końcu projektu”. Jeśli dobierze się go dobrze, sieć zyskuje lepszą przepustowość, mniejsze ryzyko ograniczeń i przewidywalne utrzymanie. Jeśli dobierze się go źle, nawet drogi remont może szybko pokazać swoje słabe strony.- Nie warto oszczędzać na geometrii tam, gdzie ruch będzie rósł.
- Nie warto ignorować zimowego utrzymania, bo właśnie wtedy ujawniają się słabe punkty układu.
- Nie warto patrzeć tylko na koszt zakupu, jeśli element ma pracować przez lata pod dużym obciążeniem.
- Warto przewidywać przyszłe potrzeby sieci, bo modernizacja po fakcie jest zwykle droższa i bardziej uciążliwa.
Dobrze dobrany i dobrze utrzymany rozjazd daje kolei coś bardzo praktycznego: spójny, przewidywalny ruch bez niepotrzebnych strat czasu. I właśnie dlatego ten element infrastruktury zasługuje na większą uwagę niż zwykle dostaje. W kolei rzadko wygrywa rozwiązanie najtańsze w zakupie; częściej wygrywa to, które najrzadziej przypomina o sobie w eksploatacji.
